公布日：2023.03.07
申請日：2021.10.25
分類(lèi)號：B01D41/02(2006.01)I
摘要
本發(fā)明屬于硅藻土再回收利用技術(shù)領(lǐng)域，具體提供了一種過(guò)濾壓裂返排液后的廢硅藻土再回收利用方法，包括如下步驟：將廢硅藻土與清水混合均勻，在混合均勻的混合物中加入清洗修復劑，將加入清洗修復劑的混合物進(jìn)行攪拌直至完全反應，將完全反應后的混合物進(jìn)行固液分離，分離后的固體直接用于過(guò)濾，或者干燥、篩分后再次回用，分離后的液體用于壓裂液的復配；解決了現有過(guò)濾壓裂返排液后產(chǎn)生的廢硅藻土目前無(wú)處理方案，只能歸類(lèi)于含油污泥進(jìn)行委外處理，成本高且不能重復利用，造成浪費的問(wèn)題，具有處理工藝簡(jiǎn)單、處理效果好，成本低且能重復利用，有較強的經(jīng)濟實(shí)用性。
權利要求書(shū)
1.一種過(guò)濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：包括如下步驟：1)將廢硅藻土與清水混合均勻；2)在混合均勻的混合物中加入清洗修復劑；3)將加入清洗修復劑的混合物進(jìn)行攪拌直至完全反應；4)將完全反應后的混合物進(jìn)行固液分離，分離后的固體用于過(guò)濾或者干燥篩分后回用，分離后的液體用于壓裂液的復配。
2.如權利要求1所述的過(guò)濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述步驟1)廢硅藻土與清水的質(zhì)量比為1:3～1:20。
3.如權利要求1所述的過(guò)濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述步驟1)的混合物與清洗修復劑的質(zhì)量比為1:0.005～1:0.03。
4.如權利要求3所述的過(guò)濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述清洗修復劑的有效成分為次氯酸鈉、乙二胺四乙酸、焦磷酸鈉和鹽酸，次氯酸鈉、乙二胺四乙酸、焦磷酸鈉和鹽酸的質(zhì)量比為1～3：0.6～1：0.6～1：1～2。
5.如權利要求1所述的過(guò)濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述步驟3)的攪拌轉速為0.1～120轉/分。
6.如權利要求1所述的過(guò)濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述加入清洗修復劑的混合物加熱后進(jìn)行攪拌。
7.如權利要求6所述的過(guò)濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述加熱后的溫度為70～90℃。
8.如權利要求7所述的過(guò)濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述加熱后的恒溫攪拌時(shí)間為0.5～2.0小時(shí)。
9.如權利要求1所述的過(guò)濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述步驟3)攪拌后的表面浮油通過(guò)溢流收集并集中處理。
10.如權利要求9所述的過(guò)濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述步驟3)攪拌時(shí)采用帶有溢流的攪拌罐體進(jìn)行。
發(fā)明內容
本發(fā)明提供的一種過(guò)濾壓裂返排液后的廢硅藻土再回收利用方法，目的是克服現有技術(shù)中過(guò)濾壓裂返排液后產(chǎn)生的廢硅藻土目前無(wú)處理方案，只能歸類(lèi)于含油污泥進(jìn)行委外處理，成本高且不能重復利用，造成浪費的問(wèn)題。

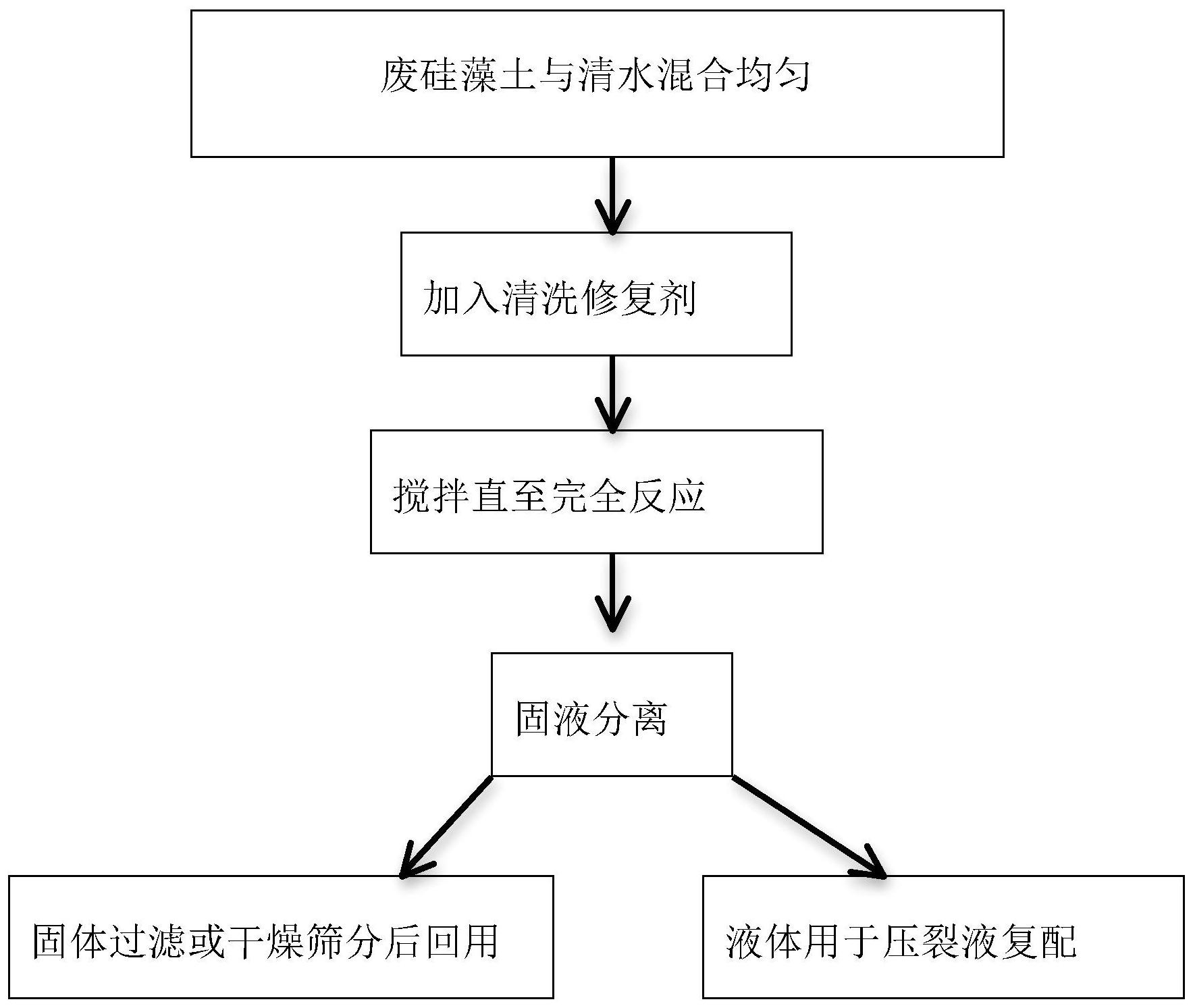

為此，本發(fā)明提供了一種過(guò)濾壓裂返排液后的廢硅藻土再回收利用方法，包括如下步驟：
1)將廢硅藻土與清水混合均勻；
2)在混合均勻的混合物中加入清洗修復劑；
3)將加入清洗修復劑的混合物進(jìn)行攪拌直至完全反應；
4)將完全反應后的混合物進(jìn)行固液分離，分離后的固體用于過(guò)濾或者干燥篩分后回用，分離后的液體用于壓裂液的復配。
優(yōu)選的，所述步驟1)廢硅藻土與清水的質(zhì)量比為1:3～1:20。
優(yōu)選的，所述步驟1)的混合物與清洗修復劑的質(zhì)量比為1:0.005～1:0.03。
優(yōu)選的，所述清洗修復劑的有效成分為次氯酸鈉、乙二胺四乙酸、焦磷酸鈉和鹽酸，次氯酸鈉、乙二胺四乙酸、焦磷酸鈉和鹽酸的質(zhì)量比為1～3：0.6～1：0.6～1：1～2。
優(yōu)選的，所述步驟3)的攪拌轉速為0.1～120轉/分。
優(yōu)選的，所述加入清洗修復劑的混合物加熱后進(jìn)行攪拌。
優(yōu)選的，所述加熱后的溫度為70～90℃。
優(yōu)選的，所述加熱后的恒溫攪拌時(shí)間為0.5～2.0小時(shí)。
優(yōu)選的，所述步驟3)攪拌后的表面浮油通過(guò)溢流收集并集中處理。
優(yōu)選的，所述步驟3)攪拌時(shí)采用帶有溢流的攪拌罐體進(jìn)行。
本發(fā)明的有益效果：
1、本發(fā)明提供的這種過(guò)濾壓裂返排液后的廢硅藻土回收再利用方法，采用“將廢硅藻土與清水混合均勻，在混合均勻的混合物中加入清洗修復劑，將加入清洗修復劑的混合物進(jìn)行攪拌直至完全反應，將完全反應后的混合物進(jìn)行固液分離。進(jìn)一步地進(jìn)行烘干焙燒，以及研磨篩分”為主要工藝流程的廢硅藻土再生處理方法，主要針對過(guò)濾壓裂返排液后產(chǎn)生的廢硅藻土處理，亦可作為過(guò)濾壓裂返排液的配套工藝使用。分離后的固體硅藻土用于過(guò)濾或者干燥篩分后回用，分離后的液體用于壓裂液的復配；該工藝具有處理工藝簡(jiǎn)單、處理效果好，成本低且能重復利用，有較強的經(jīng)濟實(shí)用性。
2、本發(fā)明提供的這種過(guò)濾壓裂返排液后的廢硅藻土回收再利用方法，作為過(guò)濾壓裂返排液后的廢硅藻土處理，處理后的硅藻土可持續用于壓裂返排液的過(guò)濾處理，實(shí)現資源化利用；也可作為過(guò)濾壓裂返排液的配套工藝使用，用于在線(xiàn)處理廢硅藻土，并將處理后的硅藻土以及濾液循環(huán)利用。處理過(guò)程中產(chǎn)生的廢棄物較少，遠小于將廢硅藻土作為固廢委外處理的量，不存在硅藻土的二次污染，可操作性強。
（發(fā)明人：張冕;楊博麗;徐迎新;李還向;姚蘭;高燕;胡光明;楊洋;王克強;姬隨波;安子軒;段騰龍;高宇;王亞軍）
