公布日：2022.09.20
申請日：2022.07.15
分類號：C02F9/14(2006.01)I;C02F103/06(2006.01)N
摘要
本發明屬于餐廚垃圾廢水處理技術領域，具體涉及一種餐廚垃圾廢水處理系統及其處理工藝。該系統包括依次聯通設置的渣漿池，三相分離單元，調節池，氣浮池和生化池，其中，所述渣漿池用于將待處理餐廚垃圾廢水與活性污泥進行混合。渣漿池可以在餐廚垃圾廢水進入處理流程前控制臭氣，并且便于脫水分離，活性污泥與餐廚垃圾廢水結合后可以吸附漿液中的油相，并且餐廚垃圾廢水與污泥及第一絮凝劑混合可以進一步提高脫水效率。該系統可以控制餐廚垃圾廢水中的臭氣，并且簡化了餐廚垃圾廢水的處理工藝。
權利要求書
1.一種餐廚垃圾廢水處理系統，其特征在于，包括依次聯通設置的渣漿池，三相分離單元，調節池，氣浮池和生化池，其中，所述渣漿池用于將待處理餐廚垃圾廢水與活性污泥進行混合。
2.根據權利要求1所述的餐廚垃圾廢水處理系統，其特征在于，還包括與渣漿池污泥進口聯通的刮渣池。
3.根據權利要求2所述的餐廚垃圾廢水處理系統，其特征在于，所述刮渣池的進口與氣浮池和/或生化池聯通。
4.根據權利要求1-3任一項所述的餐廚垃圾廢水處理系統，其特征在于，還包括清水池，與所述生化池聯通。
5.根據權利要求4所述的餐廚垃圾廢水處理系統，其特征在于，所述生化池為恩格拜同步硝化反硝化生化池。
6.根據權利要求5所述的餐廚垃圾廢水處理系統，其特征在于，所述生化池內設置有氣提區、曝氣區和澄清區。
7.根據權利要求6所述的餐廚垃圾廢水處理系統，其特征在于，所述澄清區內設置有填料。
8.根據權利要求7所述的餐廚垃圾廢水處理系統，其特征在于，所述填料表面附著有微生物薄膜，厚度為0.5-2mm。
9.根據權利要求1所述的餐廚垃圾廢水處理系統，其特征在于，所述三相分離單元為三相臥螺離心機、三相碟式分離機中的一種。
10.一種餐廚垃圾廢水的處理工藝，其特征在于，包括以下步驟：除臭：將待處理餐廚垃圾廢水與活性污泥混合，進行除臭；三相分離：將除臭后的廢水與第一絮凝劑混合，進行三相分離，得到污泥、油相和水相；加藥氣�。簩⒎蛛x得到的水相與鐵鹽絮凝劑混合，氣浮處理；生化處理：將氣浮后的廢水進行生化處理。
11.根據權利要求10所述的餐廚垃圾廢水的處理工藝，其特征在于，所述餐廚垃圾廢水與活性污泥的用量比為1:1；所述活性污泥為穩定化污泥。
12.根據權利要求10所述的餐廚垃圾廢水的處理工藝，其特征在于，將加藥氣浮步驟產生的刮渣和/或生化處理步驟產生的污泥循環回除臭步驟作為活性污泥。
13.根據權利要求10-12任一項所述的餐廚垃圾廢水的處理工藝，其特征在于，所述第一絮凝劑為聚丙烯酰胺，聚合硫酸鐵，聚合氯化鋁中的至少一種；所述鐵鹽絮凝劑為聚合硫酸鐵，三氯化鐵，硫酸鐵中的至少一種。
14.根據權利要求13所述的餐廚垃圾廢水的處理工藝，其特征在于，還包括向生化處理后的廢水中添加消毒劑的步驟；可選的，所述消毒劑為次氯酸鈉，液氯、二氧化氯中的至少一種。
15.根據權利要求10-14任一項所述的餐廚垃圾廢水的處理工藝，其特征在于，所述生化處理包括氣提、曝氣和沉降步驟。
16.根據權利要求10-15任一項所述的餐廚垃圾廢水的處理工藝，其特征在于，采用權利要求1-9任一項所述的餐廚垃圾廢水處理系統。
發明內容
因此，本發明要解決的技術問題在于克服現有技術中不能控制餐廚垃圾廢水中的臭氣且處理工藝較為復雜的缺陷，從而提供一種餐廚垃圾廢水處理系統及其處理工藝。
為此，本發明提供了以下技術方案。

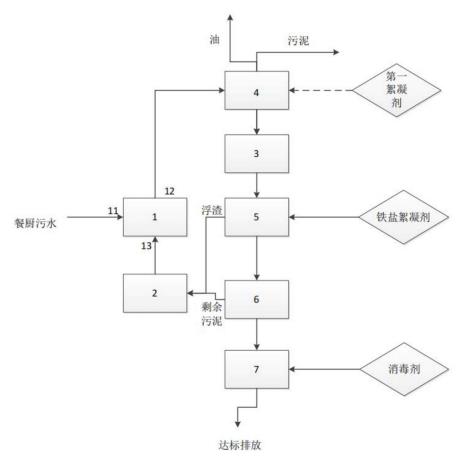

本發明提供一種餐廚垃圾廢水處理系統包括：
依次聯通設置的渣漿池，三相分離單元，調節池，氣浮池和生化池，
其中，所述渣漿池用于將待處理餐廚垃圾廢水與活性污泥進行混合。
可選的，還包括與渣漿池污泥進口聯通的刮渣池。
可選的，所述刮渣池的進口與氣浮池和/或生化池聯通。
可選的，還包括清水池，與所述生化池聯通。
可選的，所述生化池為恩格拜同步硝化反硝化生化池(EngelbartSST生化池)。
可選的，所述生化池內設置有氣提區、曝氣區和澄清區。
所述氣提區包括，曝氣軟管、氣提支架、進氣管、分布器、進水管；所述曝氣區包括，恩格拜曝氣管、曝氣支架、提升裝置、進氣管、分布器；所述澄清區包括，填料、填料支架、出水管、分倉隔板。
可選的，所述曝氣軟管由恩格拜廠家提供，型號為DN50；氣提區、曝氣區、澄清區均為常規設置。
可選的，所述澄清區內設置有填料，填料為斜管填料，這種填料由恩格拜廠家提供，型號是VR/VF。該填料可以利用迷宮多通道結構將水體流態從紊流改變?yōu)榉�流，同時形成懸浮泥渣層，所述填料位于澄清區中部，填料底部距池底大約1.3米，填料頂部低于水面。
可選的，所述填料表面附著有微生物薄膜，微生物薄膜上微生物種類繁多，有自養菌也有異養菌，例如，常見的反硝化菌、嗜酸菌。
可選的，所述三相分離單元為三相臥螺離心機、三相碟式分離機中的一種。
本發明還提供一種餐廚垃圾廢水的處理工藝，其特征在于，包括以下步驟：
除臭：將待處理餐廚垃圾廢水與活性污泥混合，進行除臭；
三相分離：將除臭后的廢水與第一絮凝劑混合，進行三相分離，得到污泥、油相和水相；
加藥氣�。簩⒎蛛x得到的水相與鐵鹽絮凝劑混合，氣浮處理；
生化處理：將氣浮后的廢水進行生化處理。
可選的，所述餐廚垃圾廢水與活性污泥的用量比為1：1。
所述除臭步驟中的混合方式為攪拌混合。
可選的，所述活性污泥為馴化后的穩定化污泥，所述馴化后的穩定化污泥為市政污水廠的污泥，經過調試和馴化，成為穩定化污泥，該污泥在低溶解氧條件下培養，污泥混合液液相中氨氮和總氮均小于20mg/l，污泥沉降性好，容易固液分離。
可選的，所述加藥氣浮步驟產生的浮渣和生化處理步驟產生的污泥作為活性污泥。
所述第一絮凝劑為聚丙烯酰胺，聚合硫酸鐵，聚合氯化鋁中的至少一種；
所述鐵鹽絮凝劑為聚合硫酸鐵，三氯化鐵，硫酸鐵中的至少一種。
可選的，所述第一絮凝劑的添加量需要根據來水水質水量及含固率來計算確定，所述鐵鹽絮凝劑的添加量為常規絮凝劑添加量。
可選的，還包括向生化處理后的廢水中添加消毒劑的步驟；
可選的，所述消毒劑為次氯酸鈉，液氯、二氧化氯中的至少一種。由于液氯毒性強、二氧化氯需現場配置，故實際應用中常選擇消毒劑為次氯酸鈉。
可選的，其特征在于，所述生化處理包括氣提、曝氣和沉降步驟。
所述氣提步驟為，風機提供的空氣通過進氣管進入空氣分布器，再分布至曝氣軟管中，通過空氣推流產生水力提升，依托空氣進行提推在生化池內形成回流。
所述曝氣步驟為，采用毯式曝氣，風機提供的空氣通過進氣管進入空氣分布器，再分布至曝氣軟管中，曝氣軟管呈長條的毯式分布，采用恩格拜專有的曝氣管，一般的氧傳質做到20％-30％，恩格拜曝氣管可以做到40％-50％，對于風機的電耗節省至少30％，容易維護，可以通過大通量或化學清洗來維護。
所述沉降步驟為，該工藝采用內置澄清區，在全池生化處理后自流進入澄清區，通過填料表面的微生物進行進一步處理，并且污泥沉降澄清出水。
可選的，本發明提供的餐廚垃圾廢水的處理工藝采用本發明提供的餐廚垃圾廢水處理系統。
本發明技術方案，具有如下優點：
1.本發明提供的一種餐廚垃圾廢水處理系統，包括依次聯通設置的渣漿池，三相分離單元，調節池，氣浮池和生化池，其中，所述渣漿池用于將待處理餐廚垃圾廢水與活性污泥進行混合。渣漿池可以在餐廚垃圾廢水進入處理流程前控制臭氣，并且便于脫水分離，活性污泥與餐廚垃圾廢水結合后可以吸附漿液中的油相，并且餐廚垃圾廢水與污泥及第一絮凝劑混合可以進一步提高脫水效率。
2.本發明提供的一種餐廚垃圾廢水處理系統，本發明中從渣漿池出來的混合液采用三相分離單元對污水中的水相、污泥、油相進行分離，活性污泥絮體混合后分離效率大幅度提高。
3.本發明設置有恩格拜同步硝化反硝化生化池，在生化池的氣提區設置有恩格拜曝氣管，可以達到推流幾十倍的回流比效果；在生化池的曝氣區設置有毯式曝氣支架、恩格拜曝氣管、空氣分布器、進氣管和提升裝置，可以達到全池均勻曝氣，通過毯式曝氣的提升裝置，借助簡單的人力，將池底破損的曝氣管提升至池頂，更換后再提拉至池底，可以實現不清池更換曝氣管效果；在澄清區設置有填料，可以配水均勻、上升流速快、產水量大，填料表面附著有微生物薄膜，可以使生化出水迅速沉降，澄清分離。
4.本發明提供的一種餐廚垃圾廢水處理系統的廢水處理工藝，包括除臭：將待處理餐廚垃圾廢水與活性污泥混合，進行除臭；三相分離：將除臭后的廢水與第一絮凝劑混合，進行三相分離，得到污泥、油相和水相；加藥氣�。簩⒎蛛x得到的水相與鐵鹽絮凝劑混合，氣浮處理；生化處理：將氣浮后的廢水進行生化處理。本工藝相比傳統的處理餐廚垃圾廢水的工藝，只需通過這些步驟，就可以對餐廚垃圾廢水進行處理，簡化了傳統的餐廚垃圾廢水的處理工藝，并且使得混合后的餐廚垃圾廢水臭氣得到控制。
5.本工藝通過在三相分離過程中加入第一絮凝劑，污泥進行脫水時，使污泥菌膠團凝聚性更強，污泥脫水效率高；在除臭過程和加藥氣浮過程中加入鐵鹽絮凝劑，使得整個工藝在氣浮的過程中，也能進行除濁、脫色、脫油、脫水、除菌、除臭、除藻、去除水中COD、BOD及重金屬離子等。
（發明人：李明;馮薇;吳春旭;胡偉;黃書培;王睿星;李穎;維克•恩格拜）
