公布日：2022.09.30
申請日：2022.07.26
分類號：C02F9/08(2006.01)I;B01F27/90(2022.01)I;B01F27/191(2022.01)I
摘要
本發明涉及污水處理設備技術領域，提供一種廢水多級處理裝置及多級處理方法，廢水多級處理裝置包括：箱體；過濾組件和收納箱，設置于箱體的內部；進料組件，設置于箱體的頂部；攪拌組件和攪拌箱，設置于箱體的內部，且攪拌箱能夠與收納箱連通；消毒組件和處理箱，設置于攪拌箱的底部，且處理箱選擇性與攪拌箱連通；凈水箱，設置于箱體的外側，且凈水箱能夠與處理箱連通。本發明提供的廢水多級處理裝置及多級處理方法，能夠對廢水進行多級過濾，增強了凈化的效果，通過設置進料組件和攪拌組件，方便添加污水處理劑，使污水處理劑和廢水能夠充分融合，優化污水處理劑效果。
權利要求書
1.一種廢水多級處理裝置，其特征在于，包括：箱體；過濾組件和收納箱，設置于所述箱體的內部；進料組件，設置于所述箱體的頂部；攪拌箱，設置于所述箱體的內部，且所述攪拌箱能夠與所述收納箱連通；消毒組件和處理箱，設置于所述攪拌箱的底部，且所述處理箱選擇性與所述攪拌箱連通；凈水箱，設置于所述箱體的外側，且所述凈水箱能夠與所述處理箱連通。
2.根據權利要求1所述的廢水多級處理裝置，其特征在于，所述箱體內部設置有第一處理腔和第二處理腔，所述第一處理腔用于與廢水箱連通；所述第二處理腔的頂部設置有所述進料組件；所述箱體位于所述第一處理腔的側壁上設置有抽水組件，所述抽水組件的一端用于與所述廢水箱連通，另一端與所述第一處理腔連通。
3.根據權利要求2所述的廢水多級處理裝置，其特征在于，所述抽水組件包括：抽水泵，設置于所述箱體的側壁上；抽水管，一端連通所述抽水泵，另一端用于連通所述廢水箱；且所述抽水管的另一端的端部設置有篩網。
4.根據權利要求2所述的廢水多級處理裝置，其特征在于，所述過濾組件包括多層過濾板，且多層所述過濾板貫穿所述箱體的側壁，可拆卸設置于所述第一處理腔的內部；所述過濾板的外側設置有把手。
5.根據權利要求1所述的廢水多級處理裝置，其特征在于，所述進料組件包括：進料箱，設置于箱體的頂部；進料管，貫穿所述箱體的頂側壁，頂部與所述進料箱連通，底端處設置電動開關閥，且位于所述攪拌箱的頂部。
6.根據權利要求2所述的廢水多級處理裝置，其特征在于，還包括攪拌組件，所述攪拌組件設置于所述箱體上，位于所述第二處理腔的頂部；所述攪拌組件包括：攪拌電機，設置于所述箱體的頂壁的內側；轉軸，與所述攪拌電機的輸出軸連接，且所述轉軸延伸至所述攪拌箱內部；多個攪拌桿，均勻設置于所述轉軸的周側。
7.根據權利要求6所述的廢水多級處理裝置，其特征在于，所述攪拌箱的底部開設有出水口，所述第二處理腔的內壁一側設置電動推桿，所述電動推桿的另一端設置有擋板，所述擋板位于所述出水口的底部。
8.根據權利要求1所述的廢水多級處理裝置，其特征在于，所述消毒組件包括：紫外線消毒燈，設置于所述處理箱的底部；防水罩，設置于所述紫外線消毒燈的外周。
9.根據權利要求6所述的廢水多級處理裝置，其特征在于，還包括蓄電池和控制器，所述蓄電池設置于所述箱體的一側；所述控制器與所述蓄電池電連接，且所述控制器與所述進料組件、所述攪拌組件電性連接。
10.一種廢水多級處理方法，其特征在于，包括步驟：通過過濾組件對廢水進行過濾處理，得到一級處理廢水；通過進料組件對所述一級處理廢水加入污水處理劑，并通過攪拌組件攪拌，得到二級處理廢水；通過消毒組件對所述二級處理廢水進行消毒，得到凈水，并儲存于凈水箱。
發明內容
本發明提供一種廢水多級處理裝置及多級處理方法，用以解決現有技術中廢水處理裝置去除廢水中雜質去除不徹底的缺陷，實現廢水多級處理，優化處理效果。

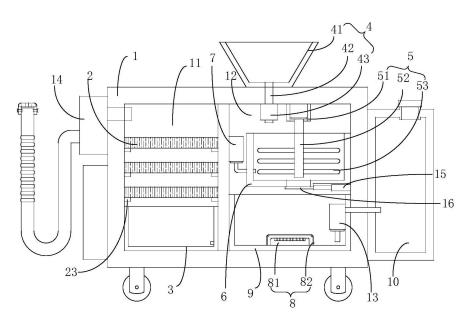

本發明提供一種廢水多級處理裝置，包括：
箱體；
過濾組件和收納箱，設置于所述箱體的內部；
進料組件，設置于所述箱體的頂部；
攪拌組件和攪拌箱，設置于所述箱體的內部，且所述攪拌箱能夠與所述收納箱連通；
消毒組件和處理箱，設置于所述攪拌箱的底部，且所述處理箱選擇性與所述攪拌箱連通；
凈水箱，設置于所述箱體的外側，且所述凈水箱能夠與所述處理箱連通。
根據本發明提供的一種廢水多級處理裝置，所述箱體內部設置有第一處理腔和第二處理腔，所述第一處理腔用于與廢水箱連通，所述第二處理腔的頂部設置有進料組件；所述箱體位于所述第一處理腔的側壁上設置有抽水組件，所述抽水組件的一端與所述廢水箱連通，另一端與所述第一處理腔連通。
根據本發明提供的一種廢水多級處理裝置，所述抽水組件包括：
抽水泵，設置于所述箱體的側壁上；
抽水管，一端連通所述抽水泵，另一端連通所述廢水箱；且所述抽水管的另一端的端部設置有篩網。
根據本發明提供的一種廢水多級處理裝置，所述過濾組件包括多層過濾板，且多層所述過濾板貫穿所述箱體的側壁，可拆卸設置于所述第一處理腔的內部；所述過濾板的外側設置有把手。
根據本發明提供的一種廢水多級處理裝置，所述進料組件包括：
進料箱，設置于箱體的頂部；
進料管，貫穿所述箱體的頂側壁，頂部與所述進料箱連通，底端處設置電動開關閥，且位于所述攪拌箱的頂部。
根據本發明提供的一種廢水多級處理裝置，還包括攪拌組件，所述攪拌組件設置于箱體上，位于所述第二處理腔的頂部；所述攪拌組件包括：
攪拌電機，設置于所述箱體的頂壁的內側；
轉軸，與所述攪拌電機的輸出軸連接，且所述轉軸延伸至所述攪拌箱內部；
多個攪拌桿，均勻設置于所述轉軸的周側。
根據本發明提供的一種廢水多級處理裝置，所述攪拌箱的底部開設有出水口，所述第二處理腔的內壁一側設置電動推桿，所述電動推桿的另一端設置有擋板，所述擋板位于所述出水口的底部。
根據本發明提供的一種廢水多級處理裝置，所述消毒組件包括：
紫外線消毒燈，設置于所述處理箱的底部；
防水罩，設置于所述紫外線消毒燈的外周。
根據本發明提供的一種廢水多級處理裝置，還包括蓄電池和控制器，所述蓄電池設置于所述箱體的一側；所述控制器與所述蓄電池電連接，且所述控制器與所述進料組件、所述攪拌組件電性連接。
本發明還提供一種廢水多級處理方法，利用如上所述的廢水多級處理裝置，包括以下步驟：
通過過濾組件對廢水進行過濾處理，得到一級處理廢水；
通過進料組件對所述一級處理廢水加入污水處理劑，并通過攪拌組件攪拌，得到二級處理廢水；
通過消毒組件對所述二級處理廢水進行消毒，得到凈水，并儲存于凈水箱。
本發明提供的廢水多級處理裝置，通過設置過濾組件，方便對廢水進行過濾；過濾后的水到攪拌箱內，通過進料組件內加入污水處理劑，通過污水處理劑對攪拌箱內的廢水進行凈化，同時通過攪拌組件進行攪拌，使污水處理劑與廢水能夠充分融合，確保污水處理劑的效果充分發揮，實現均勻的處理效果；攪拌箱與凈水箱連通，通過消毒組件進行再次消毒，避免廢水中含有病菌，對工作人員造成傷害；最后，通過凈水箱對處理后的廢水進行收集，方便工作人員下次進行使用。
本發明的另一方面提供的廢水多級處理方法，通過設置過濾組件、進料組件和消毒組件，能夠實現對廢水的多級處理，優化廢水處理效果；同時，經過三級處理后得到的凈水，儲存在凈水箱內，方便再次使用。
（發明人：韓亮;楊娟;童波）
