公布日：2022.06.17
申請日：2022.04.29
分類號：E03F5/10(2006.01)I;E03F5/14(2006.01)I
摘要
本申請涉及污水處理技術領域，具體而言，涉及一種節能型循環溝道式污水調節池及方法。該節能型循環溝道式污水調節池包括池體、進水管道、出水管道以及推流組件；其中，池體具備首尾導通的流道；進水管道及出水管道均與流道導通；推流組件設置于流道內，且用于使得流道內的污水沿流道循環流動。當污水由進水管道導入池體內時，容置于池體內的污水會(huì )在推流組件的作用下沿流道循環流動，進而能夠在流動的過程中，避免出現污水中的泥沙出現沉淀至池底的情況，而且這樣的方式能夠在實現水質及水量的調節功能的同時，降低工作能耗。
權利要求書
1.一種節能型循環溝道式污水調節池，其特征在于：所述節能型循環溝道式污水調節池包括池體、進水管道、出水管道以及推流組件；所述池體具備首尾導通的流道；所述進水管道及所述出水管道均與所述流道導通；所述推流組件設置于所述流道內，且用于使得所述流道內的污水沿所述流道循環流動。
2.根據權利要求1所述的節能型循環溝道式污水調節池，其特征在于：所述池體包括外池壁以及內池壁；所述外池壁環形設置以形成池室，所述內池壁設置于所述池室，并用于將所述池室分隔為第一溝道及第二溝道；所述第一溝道的兩端分別與所述第二溝道的兩端導通。
3.根據權利要求2所述的節能型循環溝道式污水調節池，其特征在于：所述第一溝道與所述第二溝道連通處的所述外池壁為弧形。
4.根據權利要求2所述的節能型循環溝道式污水調節池，其特征在于：所述內池壁的至少部分為弧形，以使得所述第一溝道及所述第二溝道的至少部分為弧形。
5.根據權利要求2所述的節能型循環溝道式污水調節池，其特征在于：所述第一溝道繞所述第二溝道的外周延伸。
6.根據權利要求5所述的節能型循環溝道式污水調節池，其特征在于：所述池體還包括分流壁，所述分流壁設置于所述第二溝道內，且所述分流壁用于將所述第二溝道分隔為第一子溝道及第二子溝道；所述第一子溝道的一端與所述第二子溝道的一端連通，所述第一子溝道的另一端及所述第二子溝道的另一端分別與所述第一溝道的兩端導通。
7.根據權利要求6所述的節能型循環溝道式污水調節池，其特征在于：所述池體還包括第一導流板、第二導流板及第三導流板；所述第一導流板設置于所述第一子溝道與所述第二子溝道的導通處；所述第二導流板設置于所述第一子溝道與所述第一溝道的導通處；所述第三導流板設置于所述第二子溝道與所述第二溝道的導通處。
8.根據權利要求1-7中任意一項所述的節能型循環溝道式污水調節池，其特征在于：所述推流組件包括多個推流器，所述推流器沿所述流道的延伸方向間隔地設置于所述流道的底部。
9.根據權利要求1-7中任意一項所述的節能型循環溝道式污水調節池，其特征在于：所述節能型循環溝道式污水調節池還包括設置于所述出水管道與所述池體連通處的提升泵池；所述提升泵池內設置有提升泵。10.一種節能型循環式污水調節方法，采用如權利要求1-9中任意一項所述的節能型循環溝道式污水調節池，其特征在于，包括：將污水由所述進水管道導入所述池體內；使得所述池體內的污水在所述推流組件的作用下沿所述流道的延伸方向循環流動；將所述出水管道與所述池體導通，將所述池體內的污水導出；其中，所述流道內的污水的流速大于或等于0.3m/s。
發明內容
本申請提供一種節能型循環溝道式污水調節池及方法，以改善上述問題。
本發明具體是這樣的：
一種節能型循環溝道式污水調節池，包括池體、進水管道、出水管道以及推流組件；
池體具備首尾導通的流道；進水管道及出水管道均與流道導通；
推流組件設置于流道內，且用于使得流道內的污水沿流道循環流動。
在本發明的一種實施例中，池體包括外池壁以及內池壁；
外池壁環形設置以形成池室，內池壁設置于池室，并用于將池室分隔為第一溝道及第二溝道；
第一溝道的兩端分別與第二溝道的兩端導通。
在本發明的一種實施例中，第一溝道與第二溝道連通處的外池壁為弧形。
在本發明的一種實施例中，內池壁的至少部分為弧形，以使得第一溝道及第二溝道的至少部分為弧形。
在本發明的一種實施例中，第一溝道繞第二溝道的外周延伸。

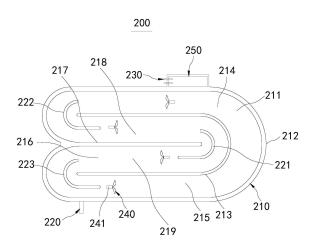

在本發明的一種實施例中，池體還包括分流壁，分流壁設置于第二溝道內，且分流壁用于將第二溝道分隔為第一子溝道及第二子溝道；
第一子溝道的一端與第二子溝道的一端連通，第一子溝道的另一端及第二子溝道的另一端分別與第一溝道的兩端導通。
在本發明的一種實施例中，池體還包括第一導流板、第二導流板及第三導流板；
第一導流板設置于第一子溝道與第二子溝道的導通處；
第二導流板設置于第一子溝道與第一溝道的導通處；
第三導流板設置于第二子溝道與第二溝道的導通處。
在本發明的一種實施例中，推流組件包括多個推流器，推流器沿流道的延伸方向間隔地設置于流道的底部。
在本發明的一種實施例中，節能型循環溝道式污水調節池還包括設置于出水管道與池體連通處的提升泵池；
提升泵池內設置有提升泵。
一種節能型循環式污水調節方法，采用上述的節能型循環溝道式污水調節池，包括：
將污水由進水管道導入池體內；
使得池體內的污水在推流組件的作用下沿流道的延伸方向循環流動；
將出水管道與池體導通，將池體內的污水導出；
其中，流道內的污水的流速大于或等于0.3m/s。
本發明的有益效果是：
該節能型循環溝道式污水調節池包括池體、進水管道、出水管道以及推流組件；其中，池體具備首尾導通的流道；進水管道及出水管道均與流道導通；推流組件設置于流道內，且用于使得流道內的污水沿流道循環流動。
由此，當污水由進水管道導入池體內時，容置于池體內的污水會(huì )在推流組件的作用下沿流道循環流動，進而能夠在流動的過程中，避免出現污水中的泥沙出現沉淀至池底的情況，而且這樣的方式能夠在實現水質及水量的調節功能的同時，降低工作能耗。
（發明人：肖威;鄭梅;周坤容;張濤;王強;劉思沂）
