公布日：2022.10.11
申請日：2022.06.28
分類號：C02F11/121(2019.01)I;C02F101/20(2006.01)N

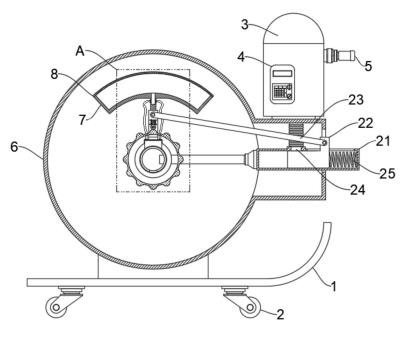

摘要
本發明涉及廢水處理技術領域，更具體地說，是一種重金屬廢水處理提質增效用污泥濃縮設備，包括底座、加工箱、儲料罐、控制器以及進水口，所述污泥濃縮設備還包括：驅動座，通過空心管活動設置在加工箱內，所述驅動座通過空心管和進料管和儲料罐連通；動力元件，設置在加工箱上且其輸出端和驅動座連接；濃縮箱，活動設置在加工箱內且與驅動座連接，濃縮箱上設有與驅動座連通的流道；濾網，可拆卸的安裝在濃縮箱上；以及上料模塊，設置在加工箱內且位于進料管和儲料罐之間，上料模塊還與驅動座連接。通過設置調位模塊能夠使得濃縮箱在轉動時不斷振動，進一步提高了對污泥的濃縮脫水工作。
權利要求書
1.一種重金屬廢水處理提質增效用污泥濃縮設備，包括底座、加工箱、儲料罐、控制器以及進水口，加工箱設置在底座上，儲料罐設置在加工箱上且兩者連通，控制器和進水口均設置在儲料罐上，其特征在于，所述污泥濃縮設備還包括：驅動座，通過空心管活動設置在加工箱內，所述驅動座通過空心管和進料管和儲料罐連通；動力元件，設置在加工箱上且其輸出端和驅動座連接；濃縮箱，活動設置在加工箱內且與驅動座連接，濃縮箱上設有與驅動座連通的流道；濾網，可拆卸的安裝在濃縮箱上；以及上料模塊，設置在加工箱內且位于進料管和儲料罐之間，上料模塊還與驅動座連接，驅動座工作時可控制上料模塊同步工作并將儲料罐內的污水排入濃縮箱。
2.根據權利要求1所述的重金屬廢水處理提質增效用污泥濃縮設備，其特征在于，所述加工箱上設有若干個萬向輪。
3.根據權利要求1所述的重金屬廢水處理提質增效用污泥濃縮設備，其特征在于，所述驅動座上成型有與流道通過軟管連通的進料槽，空心管上設有通孔，通孔位于進料槽的移動路徑上。
4.根據權利要求1所述的重金屬廢水處理提質增效用污泥濃縮設備，其特征在于，所述上料模塊包括：中轉箱，設置在加工箱內，中轉箱上設有與儲料罐連通的下料口；推料座，活動設置在中轉箱內，下料口位于推料座的移動路徑上，推料座通過彈性件和中轉箱連接；以及驅動臂，驅動臂的兩端分別和推料座以及驅動座活動連接。
5.根據權利要求1所述的重金屬廢水處理提質增效用污泥濃縮設備，其特征在于，所述濃縮箱活動設置在驅動座上且兩者彈性連接，機箱和驅動座之間設有調位模塊，驅動座運動時可通過調位模塊調節濃縮箱和驅動座之間的距離。
6.根據權利要求5所述的重金屬廢水處理提質增效用污泥濃縮設備，其特征在于，所述調位模塊包括抵觸桿、調位環以及若干個凸起部；所述抵觸桿活動設置在驅動座上成型的穿槽內，抵觸桿的一端和濃縮箱連接，調位環設置在加工箱內且與驅動座同心布設，若干個凸起部環布在調位環上，抵觸桿的另一端和調位環抵觸配合，凸起部位于抵觸桿另一端的移動路徑上。
7.根據權利要求6所述的重金屬廢水處理提質增效用污泥濃縮設備，其特征在于，所述抵觸桿的另一端和調位環之間設有降阻件，所述降阻件可減少調位環和抵觸桿之間的摩擦阻力。
發明內容
本發明的目的在于提供一種重金屬廢水處理提質增效用污泥濃縮設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種重金屬廢水處理提質增效用污泥濃縮設備，包括底座、加工箱、儲料罐、控制器以及進水口，加工箱設置在底座上，儲料罐設置在加工箱上且兩者連通，控制器和進水口均設置在儲料罐上，所述污泥濃縮設備還包括：驅動座，通過空心管活動設置在加工箱內，所述驅動座通過空心管和進料管和儲料罐連通；動力元件，設置在加工箱上且其輸出端和驅動座連接；濃縮箱，活動設置在加工箱內且與驅動座連接，濃縮箱上設有與驅動座連通的流道；濾網，可拆卸的安裝在濃縮箱上；以及上料模塊，設置在加工箱內且位于進料管和儲料罐之間，上料模塊還與驅動座連接，驅動座工作時可控制上料模塊同步工作并將儲料罐內的污水排入濃縮箱。
本申請更進一步的技術方案：所述加工箱上設有若干個萬向輪。
本申請更進一步的技術方案：所述驅動座上成型有與流道通過軟管連通的進料槽，空心管上設有通孔，通孔位于進料槽的移動路徑上。
本申請更進一步的技術方案：所述上料模塊包括：中轉箱，設置在加工箱內，中轉箱上設有與儲料罐連通的下料口；推料座，活動設置在中轉箱內，下料口位于推料座的移動路徑上，推料座通過彈性件和中轉箱連接；以及驅動臂，驅動臂的兩端分別和推料座以及驅動座活動連接。
本申請又進一步的技術方案：所述濃縮箱活動設置在驅動座上且兩者彈性連接，機箱和驅動座之間設有調位模塊，驅動座運動時可通過調位模塊調節濃縮箱和驅動座之間的距離。
本申請又進一步的技術方案：所述調位模塊包括抵觸桿、調位環以及若干個凸起部；所述抵觸桿活動設置在驅動座上成型的穿槽內，抵觸桿的一端和濃縮箱連接，調位環設置在加工箱內且與驅動座同心布設，若干個凸起部環布在調位環上，抵觸桿的另一端和調位環抵觸配合，凸起部位于抵觸桿另一端的移動路徑上。
本申請又進一步的技術方案：所述抵觸桿的另一端和調位環之間設有降阻件，所述降阻件可減少調位環和抵觸桿之間的摩擦阻力。
采用本發明實施例提供的技術方案，與現有技術相比，具有如下有益效果：本發明實施例通過設置驅動桿連接在驅動座和推料座連接，使得整個裝置自動化程度高，各個結構之間的關聯性大，能夠利用聯動的結構，通過一個步進電機不僅能夠實現對污泥中的水分的脫出工作，還能夠實現自動上料工作，減少了勞動力的投入，同時還通過設置調位模塊能夠使得濃縮箱在轉動時不斷振動，進一步提高了對污泥的濃縮脫水工作。
（發明人：張金龍;徐波）
