公布日：2022.06.10
申請日：2022.03.30
分類號：C02F3/32(2006.01)I
摘要
本發明涉及一種基于太陽能的農村污水一體化集中處理系統，包括中心浮臺，還包括中心浮臺側表面通過連接桿向外延伸的分體浮臺，中心浮臺的上下表面貫穿設置有曝氧結構，曝氧結構自下而上依次包括抽水管、潛水泵、連接器、以及通過密封軸承與連接器連通的長管。本發明通過設置灑水組件，在進行曝氧的同時，將水分流一部分對植物進行灑水降溫，防止植物在高溫下枯萎，同時擋板阻擋部分水流，使擋板以下部分水壓增加，便于噴嘴分散水珠，灑水更加均勻，通過設置斜板使長管可以旋轉，同時設置了限位齒槽和限位齒座，在圓柱筒上移時，解除限位齒槽與限位齒座的限位作用，使圓柱筒可以緩慢旋轉，使灑水管可以覆蓋整個分體浮臺。
權利要求書

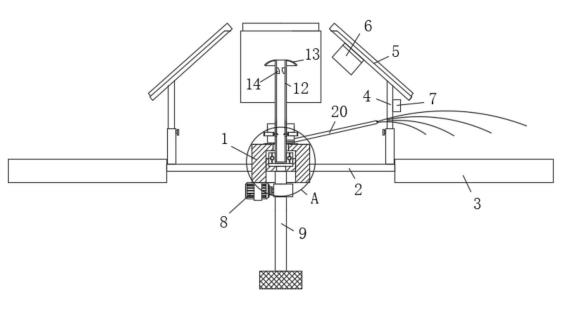

1.一種基于太陽能的農村污水一體化集中處理系統，包括中心浮臺（1），其特征在于：還包括中心浮臺（1）側表面通過連接桿（2）向外延伸的分體浮臺（3），所述中心浮臺（1）的上下表面貫穿設置有曝氧結構，曝氧結構自下而上依次包括抽水管（9）、潛水泵（8）、連接器（10）、以及通過密封軸承（11）與連接器（10）連通的長管（12），曝氧結構用于將水揚起增加曝氣，其中長管（12）的內壁設置有斜板（14）；所述長管（12）的外表面設置有上下滑動連接的圓柱筒（15），圓柱筒（15）底端設置有限位齒槽（21），所述中心浮臺（1）的上表面設置有與限位齒槽（21）對應的限位齒座（22），所述圓柱筒（15）的底端側表面設置有灑水管（20），用于向分體浮臺（3）上灑水，圓柱筒（15）內部還設置有兩個微型氣缸（16）驅動的擋板（17），擋板（17）伸入長管（12）內部，其中，微型氣缸（16）推動擋板（17）進入長管（12），擋板（17）受到水流推動帶動圓柱筒（15）上滑，使灑水管（20）導通，同時長管（12）帶動圓柱筒（15）旋轉進行循環灑水；所述長管（12）的側表面開設有容納擋板（17）的側滑槽（18），所述擋板（17）與側滑槽（18）上下滑動連接，所述圓柱筒（15）靠近底端內外壁之間開設有導孔（19），所述導孔（19）用于在圓柱筒（15）上移后連通灑水管（20）與側滑槽（18）。
2.根據權利要求1所述的一種基于太陽能的農村污水一體化集中處理系統，其特征在于：所述連接桿（2）的端部上表面通過升降桿（4）設置有光伏板（5）、蓄電組件（6）和溫度傳感器（7），其中，所述蓄電組件（6）與潛水泵（8）和微型氣缸（16）電性連接，所述溫度傳感器（7）與微型氣缸（16）的控制器電性連接。
3.根據權利要求1所述的一種基于太陽能的農村污水一體化集中處理系統，其特征在于：所述長管（12）的頂端外側表面設置有弧形外延板（13）。
4.根據權利要求1所述的一種基于太陽能的農村污水一體化集中處理系統，其特征在于：所述連接器（10）為固定在中心浮臺（1）內部的圓柱塊，其上表面通過密封軸承（11）與長管（12）連通，其下表面與潛水泵（8）連通。
5.根據權利要求1所述的一種基于太陽能的農村污水一體化集中處理系統，其特征在于：所述抽水管（9）的底端設置有箱型濾網。
6.根據權利要求1所述的一種基于太陽能的農村污水一體化集中處理系統，其特征在于：所述灑水管（20）的出水口向上傾斜，且出口處設置有噴嘴結構，灑水管（20）的截面為水滴形。
7.根據權利要求1所述的一種基于太陽能的農村污水一體化集中處理系統，其特征在于：所述圓柱筒（15）與長管（12）的滑動接觸面設置有密封墊。
發明內容
本發明的目的就在于為了解決上述問題而提供一種結構簡單，設計合理的一種基于太陽能的農村污水一體化集中處理系統。
本發明通過以下技術方案來實現上述目的：
一種基于太陽能的農村污水一體化集中處理系統，包括中心浮臺，還包括中心浮臺側表面通過連接桿向外延伸的分體浮臺，所述中心浮臺的上下表面貫穿設置有曝氧結構，曝氧結構自下而上依次包括抽水管、潛水泵、連接器、以及通過密封軸承與連接器連通的長管，曝氧結構用于將水揚起增加曝氣，其中長管的內壁設置有斜板；
所述長管的外表面設置有上下滑動連接的圓柱筒，圓柱筒底端設置有限位齒槽，所述中心浮臺的上表面設置有與限位齒槽對應的限位齒座，所述圓柱筒的底端側表面設置有灑水管，用于向分體浮臺上灑水，圓柱筒內部還設置有兩個微型氣缸驅動的擋板，擋板伸入長管內部，其中，微型氣缸推動擋板進入長管，擋板受到水流推動帶動圓柱筒上滑，使灑水管導通，同時長管帶動圓柱筒旋轉進行循環灑水。
作為本發明的進一步優化方案，所述連接桿的端部上表面通過升降桿設置有光伏板、蓄電組件和溫度傳感器，其中，所述蓄電組件與潛水泵和微型氣缸電性連接，所述溫度傳感器與微型氣缸的控制器電性連接。
作為本發明的進一步優化方案，所述長管的頂端外側表面設置有弧形外延板。
作為本發明的進一步優化方案，所述連接器為固定在中心浮臺內部的圓柱塊，其上表面通過密封軸承與長管連通，其下表面與潛水泵連通。
作為本發明的進一步優化方案，所述抽水管的底端設置有箱型濾網。
作為本發明的進一步優化方案，所述長管的側表面開設有容納擋板的側滑槽，所述擋板與側滑槽上下滑動連接，所述圓柱筒靠近底端內外壁之間開設有導孔，所述導孔用于在圓柱筒上移后連通灑水管與側滑槽。
作為本發明的進一步優化方案，所述灑水管的出水口向上傾斜，且出口處設置有噴嘴結構，灑水管的截面為水滴形。
作為本發明的進一步優化方案，所述圓柱筒與長管的滑動接觸面設置有密封墊。
本發明的有益效果在于：
1)本發明通過在中心浮臺安裝潛水泵，將水揚起，增加水體與氧氣的接觸面積，以此提高水體的溶解氧含量，提高水中溶解氧的含量，分體浮臺用于種植水生植物，用于改善水體富營養化的問題；
2)本發明通過設置灑水組件，在進行曝氧的同時，通過微型氣缸將擋板伸入長管，在水流推動下使圓柱筒上移，上移后導通灑水管，將水分流一部分對植物進行灑水降溫，防止植物在高溫下枯萎，同時擋板阻擋部分水流，使擋板以下部分水壓增加，便于噴嘴分散水珠，灑水更加均勻；
3)本發明通過設置斜板使長管可以旋轉，同時設置了限位齒槽和限位齒座，在圓柱筒上移時，解除限位齒槽與限位齒座的限位作用，使圓柱筒可以緩慢旋轉，使灑水管可以覆蓋整個分體浮臺。
（發明人：張業鴻;高艷;黃安紅;周子樂(lè );徐文強）
