公布日：2022.06.07
申請日：2022.01.27
分類號：C02F9/14(2006.01)I;C02F11/121(2019.01)I;C02F11/02(2006.01)I;C02F11/14(2019.01)I;C02F3/30(2006.01)N;C02F1/74(2006.01)N;
C02F7/00(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種分段式一體化農村污水處理裝置及其處理方法，屬于污水處理技術領域，包括殼體、篩分機構、緩沖機構、推動機構、輔助機構、混合機構和五個分隔板，所述殼體上設有進水口和出水口，五個所述分隔板均安裝在殼體的內部，且五個所述分隔板將殼體分為厭氧區、缺氧區、接觸氧化區、沉淀區、污泥區和消毒區，所述篩分機構安裝在殼體的厭氧區內，所述緩沖機構安裝在殼體的沉淀區內，所述推動機構安裝在殼體的消毒區內，所述輔助機構安裝在污泥區和消毒區中間的分隔板上，所述混合機構轉動安裝在殼體的消毒區內，本發明通過提供一種分段式一體化農村污水處理裝置及其處理方法，采用多結構結合，更有效的對污水進行處理。
權利要求書

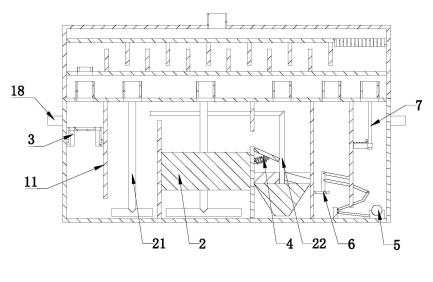

1.一種分段式一體化農村污水處理裝置，其特征在于，包括殼體(1)、篩分機構(3)、緩沖機構(4)、推動機構(5)、輔助機構(6)、混合機構(7)和五個分隔板(11)，所述殼體(1)上設有進水口(18)和出水口(19)，五個所述分隔板(11)均安裝在殼體(1)的內部，且五個所述分隔板(11)將殼體(1)分為厭氧區(12)、缺氧區(13)、接觸氧化區(14)、沉淀區(15)、污泥區(16)和消毒區(17)，所述篩分機構(3)安裝在殼體(1)的厭氧區(12)內，所述緩沖機構(4)安裝在殼體(1)的沉淀區(15)內，所述推動機構(5)安裝在殼體(1)的消毒區(17)內，所述輔助機構(6)安裝在污泥區(16)和消毒區(17)中間的分隔板(11)上且連接在推動機構(5)上，所述混合機構(7)轉動安裝在殼體(1)的消毒區(17)內；所述殼體(1)的厭氧區(12)、缺氧區(13)、接觸氧化區(14)、沉淀區(15)、污泥區(16)和消毒區(17)的頂部均設有出氣口，所述殼體(1)的頂部設有氣體處理機構(9)，六個所述出氣口連通在氣體處理機構(9)上，所述接觸氧化區(14)的內部設有接觸填料(2)，所述缺氧區(13)和接觸氧化區(14)內均設有曝氣管(21)，所述沉淀區(15)的底部設為錐斗狀，所述沉淀區(15)的底部設置有回流泵，所述回流泵的前端設置有回流管道(22)，所述回流管道(22)連通至連接缺氧區(13)；所述篩分機構(3)包括雙軸電機(31)、篩分架(32)、兩個篩分轉動桿(33)、兩個篩分連接桿(34)、四個卡塊(35)和四個彈性支撐片(36)，所述雙軸電機(31)安裝殼體(1)上，兩個篩分轉動桿(33)的一端分別連接在雙軸電機(31)的兩個主軸上，兩個所述篩分連接桿(34)的一端分別鉸接在兩個篩分轉動桿(33)的另一端，四個彈性支撐片(36)的一端分別兩兩對稱安裝在殼體(1)的側壁上和厭氧區(12)和缺氧區(13)之間的分隔板(11)上，所述篩分架(32)鉸接在兩個篩分連接桿(34)的另一端，四個所述卡塊(35)分別兩兩對稱安裝在篩分架(32)上，四個彈性支撐片(36)的另一端安裝在四個卡塊(35)上；所述混合機構(7)包括混合電機(71)、混合轉動桿(72)和混合組件(8)，所述混合電機(71)安裝在殼體(1)上，所述混合轉動桿(72)轉動安裝在殼體(1)的內側壁上且連接在混合電機(71)的主軸上，所述混合組件(8)安裝在混合轉動桿(72)上；所述混合組件(8)包括混合架(81)、混合絲桿滑臺(82)、混合槽板(83)和若干混合耙齒(84)，所述混合架(81)安裝在混合轉動桿(72)上，所述混合絲桿滑臺(82)安裝在混合架(81)上，所述混合槽板(83)安裝在混合絲桿滑臺(82)的滑臺上，所述混合槽板(83)上設有自上向下聚攏狀的若干混合槽，若干所述混合耙齒(84)的一端均滑動安裝在混合架(81)上，若干所述混合耙齒(84)的另一端分別滑動卡設在若干混合槽內。
2.根據權利要求1所述的分段式一體化農村污水處理裝置，其特征在于，所述緩沖機構(4)包括緩沖板(41)、緩沖伸縮桿(42)和緩沖彈簧(43)，所述緩沖板(41)鉸接在接觸氧化區(14)和沉淀區(15)之間分隔板(11)上，所述緩沖伸縮桿(42)的一端鉸接接觸氧化區(14)和沉淀區(15)之間分隔板(11)上且緩沖伸縮桿(42)的另一端鉸接在緩沖板(41)上，所述緩沖彈簧(43)套設在緩沖伸縮桿(42)上且緩沖彈簧(43)的兩端分別連接在緩沖板(41)和沉淀區(15)的接觸氧化區(14)和沉淀區(15)之間分隔板(11)上。
3.根據權利要求1所述的分段式一體化農村污水處理裝置，其特征在于，所述推動機構(5)包括推動電機(51)、推動轉動桿(52)、推動連接桿(53)和推動板(54)，所述推動電機(51)安裝在消毒區(17)的底部，所述推動轉動桿(52)的一端固定安裝在推動電機(51)的主軸上，所述推動連接桿(53)的一端鉸接在推動轉動桿(52)的另一端，所述推動板(54)滑動設置在污泥區(16)和消毒區(17)的底部，且所述推動板(54)的一端鉸接在推動連接桿(53)的另一端。
4.根據權利要求3所述的分段式一體化農村污水處理裝置，其特征在于，所述輔助機構(6)包括輔助折桿(61)、輔助連接桿(62)、輔助鉸接桿(63)、輔助移動桿(64)、輔助架(65)和輔助板(66)，所述輔助折桿(61)的一端鉸接在推動板(54)上，所述輔助連接桿(62)的一端鉸接在輔助折桿(61)的另一端，所述輔助鉸接桿(63)的一端固定安裝在輔助連接桿(62)的另一端，且所述輔助鉸接桿(63)的一端和輔助連接桿(62)的另一端鉸接在污泥區(16)與消毒區(17)之間的分隔板(11)上，所述輔助移動桿(64)的一端鉸接在污泥區(16)與消毒區(17)之間的分隔板(11)上，所述輔助架(65)鉸接在輔助移動桿(64)和輔助連接桿(62)的另一端上，所述輔助板(66)滑動安裝在接觸氧化區(14)和沉淀區(15)之間分隔板(11)上且連接在輔助架(65)的底部。
5.根據權利要求4所述的分段式一體化農村污水處理裝置，其特征在于，所述氣體處理機構(9)包括處理箱(91)、擋板(92)、蛇形回路(93)和過濾片(94)，所述處理箱(91)安裝在殼體(1)的頂部，所述擋板(92)安裝在處理箱(91)的內部，所述擋板(92)上設有處理口，所述蛇形回路(93)設置在處理箱(91)的內部，所述蛇形回路(93)內設有除臭劑，所述過濾片(94)安裝在處理箱(91)的內壁上，所述處理箱(91)的頂部設有排氣口。
6.根據權利要求5所述的分段式一體化農村污水處理裝置的處理方法，包括如下步驟：第一步：污水從進水口(18)進入殼體(1)內，首先抵達篩分機構(3)，雙軸電機(31)驅動，雙軸電機(31)帶動兩個篩分轉動桿(33)轉動，兩個篩分轉動桿(33)轉動帶動兩個篩分連接桿(34)移動，兩個篩分連接桿(34)移動，在四個彈性支撐片(36)的支撐下，篩分連接桿(34)晃動篩分架(32)，當污水落在篩分架(32)上時，篩分架(32)將污水中的雜質阻攔，而污水通過篩分架(32)進入厭氧區(12)內，篩分架(32)晃動，避免雜質堵住篩分架(32)；第二步：隨后污水進入厭氧區(12)，利于厭氧微生物生長、活性污泥吸附、降解污水中的有機物，然后污水進入缺氧區(13)，利于缺氧微生物生長，缺氧微生物活性污泥吸附和降解有機物，然后污水從上方進入接觸氧化區(14)，接觸填料(2)吸附污水中大部分的有機污染物，使污染物濃度降低；第三步：隨后污水進入沉淀區(15)，污水沖擊在緩沖板(41)上，隨后緩沖板(41)擠壓緩沖伸縮桿(42)和緩沖彈簧(43)，緩沖板(41)發生偏轉，而水流從緩沖板(41)上再次掉落至沉淀區(15)，緩沖板(41)先對污水進行緩沖，避免污水沖擊力過大，導致污水無法與沉淀分離；第四步：曝氣管(21)用于廢水的預處理和后處理，使污泥凝聚和使氣水分離，回流泵通過回流管道(22)將沉淀區(15)的污泥回流至缺氧區(13)內；第五步：而在污泥區(16)內，推動機構(5)是由推動電機(51)驅動，帶動推動轉動桿(52)轉動，推動轉動桿(52)轉動帶動推動連接桿(53)移動，從而推動連接桿(53)帶動推動板(54)在污泥區(16)和消毒區(17)的底部滑動，將污泥區(16)的污泥推動至消毒區(17)，便于對污泥進行消毒；第六步：推動板(54)移動帶動輔助折桿(61)移動，輔助折桿(61)移動帶動輔助連接桿(62)移動，從而帶動輔助鉸接桿(63)和輔助移動桿(64)移動，輔助鉸接桿(63)和輔助移動桿(64)同步移動，帶動輔助架(65)移動，輔助架(65)移動帶動輔助板(66)移動，當推動板(54)向消毒區(17)移動時，輔助板(66)向下?lián)軇?dòng)污泥，當輔助板(66)向污泥區(16)移動時，輔助板(66)向上撥動污泥，活動污泥；第七步：混合電機(71)驅動，帶動混合轉動桿(72)轉動，混合轉動桿(72)轉動帶動混合組件(8)不斷轉動，活動消毒區(17)內部的污泥，同時混合組件(8)通過混合絲桿滑臺(82)運作，驅動混合槽板(83)移動，從而帶動若干混合耙齒(84)調節自身間距，在混合轉動桿(72)的驅動下，若干混合耙齒(84)來回調節自身間距，用于撥動污泥之間的距離，將污泥疏松開；第八步：當厭氧區(12)、缺氧區(13)、接觸氧化區(14)、沉淀區(15)、污泥區(16)和消毒區(17)產生的氣體排入處理箱(91)內時，首先通過擋板(92)的處理口進入蛇形回路(93)內，除臭劑去除氣體的氣味，蛇形回路(93)延長氣體的移動途徑，提高除臭效率，隨后氣體通過蛇形回路(93)，通過過濾片(94)，過濾片(94)對氣體進行過濾凈化，隨后氣體通過排氣口排出。
（發明人：蹇勝勇;吳旭;顧雙雙）
