公布日：2022.08.09
申請日：2022.04.13
分類號：C02F9/14(2006.01)I
摘要
本發明公開了一種餐廚垃圾廢水處理設備以及處理方法，分離箱，所述分離箱的右端設置有廢水進口；儲液箱，嵌套在所述分離箱的內部；厭氧發酵罐，放置在所述儲液箱的內部；培養箱，所述培養箱的頂面上插接有出氣管和厭氧出水管；好氧發酵罐，所述好氧發酵罐的下部插入所述培養箱內；通氣管，放置在支架上；打氣箱，所述打氣箱的左右兩端分別連接沼氣管和氧氣管；培養污泥，堆放在所述過濾網板和所述托板上。該餐廚垃圾廢水處理設備以及處理方法，利用分離箱對餐廚垃圾廢水進行預處理，實現分離效果，將厭氧發酵罐處理后的廢水注入培養箱，使用低濃度的廢水對培養污泥進行適應性培養，同時培養污泥會(huì )對廢水產生降溫效果。
權利要求書

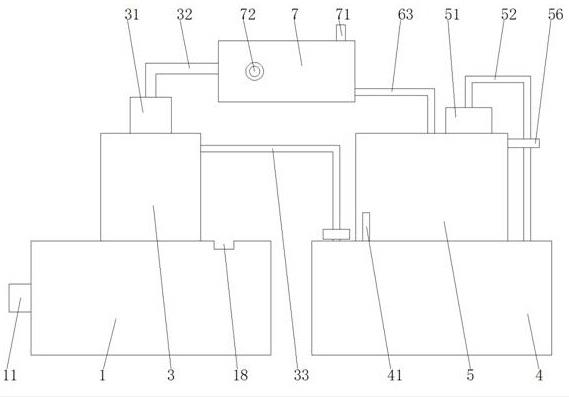

1.一種餐廚垃圾廢水處理設備，其特征在于，包括：分離箱（1），所述分離箱（1）的右端設置有廢水進口（11），所述分離箱（1）的內壁上安裝有第一攔截板（12）、第二攔截板（13）、第三攔截板（14）和第一電極板（15），所述分離箱（1）的頂部開設有浮液口（18）；儲液箱（2），嵌套在所述分離箱（1）的內部，所述儲液箱（2）的左端設置有分離廢水進口（21），所述儲液箱（2）的外側面上連接有第一攔截板（12）、第二攔截板（13）、第三攔截板（14）和隔板（19）；厭氧發酵罐（3），放置在所述儲液箱（2）的內部，所述厭氧發酵罐（3）的底部插接有厭氧進水管（36），所述厭氧發酵罐（3）的頂面上設置有第一氣液分離器（31），所述厭氧發酵罐（3）的側面頂部連接有厭氧出水管（33）；培養箱（4），所述培養箱（4）的頂面上插接有出氣管（41）和厭氧出水管（33），所述培養箱（4）的內壁上固定有過濾網板（42）和托板（44）；好氧發酵罐（5），所述好氧發酵罐（5）的下部插入所述培養箱（4）內，所述好氧發酵罐（5）的頂面上設置有第二氣液分離器（51），所述好氧發酵罐（5）側面的上下兩端分別安裝有好氧出水管（56）和好氧進水管（54）；通氣管（6），放置在支架上，所述通氣管（6）的內部形成升流區（61），所述通氣管（6）和所述好氧發酵罐（5）之間形成降流區（55）；打氣箱（7），所述打氣箱（7）的左右兩端分別連接沼氣管（32）和氧氣管（63），所述打氣箱（7）的頂端安裝有抽氣管（71），所述打氣箱（7）的內部設置有活塞板（75）；培養污泥（8），堆放在所述過濾網板（42）和所述托板（44）上。
2.根據權利要求1所述的一種餐廚垃圾廢水處理設備，其特征在于：所述分離箱（1）和所述儲液箱（2）之間構成環形區域，所述第一攔截板（12）、第二攔截板（13）和第三攔截板（14）分隔環形區域，且所述第一攔截板（12）、第二攔截板（13）和第三攔截板（14）關于所述儲液箱（2）前后對稱分布，兩個第一攔截板（12）之間的扇環區域為沉淀槽（27），兩個第三攔截板（14）之間的扇環區域為連通槽（22），所述連通槽（22）和所述沉淀槽（27）分別與廢水進口（11）和分離廢水進口（21）相連通。
3.根據權利要求2所述的一種餐廚垃圾廢水處理設備，其特征在于：所述第一攔截板（12）和第二攔截板（13）之間的扇環區域內安裝有第一電極板（15）、隔膜（16）和第二電極板（17），所述第一電極板（15）和所述第二電極板（17）分別固定在分離箱（1）和儲液箱（2）上，所述第一電極板（15）和第二電極板（17）之間設置有兩個隔膜（16），且所述隔膜（16）之間形成淡液槽（25），所述隔膜（16）與第一電極板（15）、隔膜（16）與第二電極板（17）之間形成濃液槽（26），所述第二攔截板（13）和第三攔截板（14）之間的扇環區域內安裝有隔板（19），所述隔板（19）的上下兩側分別形成浮油槽（23）和除油槽（24）。
4.根據權利要求3所述的一種餐廚垃圾廢水處理設備，其特征在于：所述第二攔截板（13）的底部開設有通孔（1301），所述通孔（1301）連通除油槽（24）和淡液槽（25），所述浮油槽（23）連通浮液口（18）。
5.根據權利要求1所述的一種餐廚垃圾廢水處理設備，其特征在于：所述儲液箱（2）和所述厭氧發酵罐（3）之間的環形區域為恒溫水浴槽（28），所述恒溫水浴槽（28）連通所述分離廢水進口（21）和所述厭氧進水管（36），所述厭氧進水管（36）上安裝有蠕動泵，所述厭氧進水管（36）的另一端伸入所述厭氧發酵罐（3）內，所述第一氣液分離器（31）的頂端連接有沼氣管（32），所述第一氣液分離器（31）的底端連接有回流管（35），所述回流管（35）的下端靠近厭氧進水管（36），所述第一氣液分離器（31）內插接有升流管（34），所述升流管（34）的下端靠近厭氧區。
6.根據權利要求1所述的一種餐廚垃圾廢水處理設備，其特征在于：所述培養箱（4）和所述好氧發酵罐（5）之間的環形區域內安裝有過濾網板（42）和托板（44），所述過濾網板（42）和所述托板（44）共同組成傾斜環板結構，所述過濾網板（42）和托板（44）的下方形成積液槽（43），所述積液槽（43）連通好氧進水管（54），所述好氧進水管（54）上安裝有蠕動泵。
7.根據權利要求1所述的一種餐廚垃圾廢水處理設備，其特征在于：所述第二氣液分離器（51）的頂面上連接有二氧化碳管（52），所述二氧化碳管（52）的另一端插入培養箱（4）連接螺旋管（53），所述螺旋管（53）環繞所述好氧發酵罐（5），所述螺旋管（53）另一端伸出培養箱（4）連接出氣管（41）。
8.根據權利要求1所述的一種餐廚垃圾廢水處理設備，其特征在于：所述通氣管（6）和所述好氧發酵罐（5）之間的區域形成降流區（55），所述通氣管（6）的內部區域為升流區（61），所述升流區（61）內插接有氧氣管（63），所述氧氣管（63）的上端穿出所述好氧發酵罐（5）連接打氣箱（7），所述氧氣管（63）的下端連接曝氣頭（62）。
9.根據權利要求1所述的一種餐廚垃圾廢水處理設備，其特征在于：所述活塞板（75）分隔所述打氣箱（7）的內部空間形成沼氣腔（73）和空氣腔（74），所述沼氣腔（73）和所述空氣腔（74）分別連通沼氣管（32）和氧氣管（63），所述氧氣管（63）和抽氣管（71）內均安裝有單向閥（77），所述打氣箱（7）的內壁上固定有限位件（76），所述打氣箱（7）的前側面上安裝有氣泵（72），所述氣泵（72）與儲氣罐相連。
10.一種餐廚垃圾廢水處理方法，其特征在于，包括以下步驟：S1、將餐廚垃圾廢水從廢水進口（11）注入，廢水經過沉淀槽（27）后上層含油廢水進入第一攔截板（12）和第二攔截板（13）之間，第一電極板（15）與第二電極板（17）接通外界電源，在電場作用下廢水中的帶電粒子穿過隔膜（16）向兩極方向移動，濃液槽（26）中的廢水進入浮油槽（23），淡液槽（25）中的廢水進入除油槽（24）；S2、除油槽（24）中的廢水經過連通槽（22）從分離廢水進口（21）進入恒溫水浴槽（28），厭氧進水管（36）向厭氧發酵罐（3）內輸送去油廢水，廢水在厭氧發酵罐（3）自下而上流動，廢水中的污染物被污泥吸附降解，處理有的廢水從厭氧出水管（33）流出，產生的氣體從沼氣管（32）排出；S3、將厭氧出水管（33）中的廢水通入培養箱（4），利用污染物含量較少的廢水對培養污泥（8）進行馴化，廢水通過過濾網板（42）進入積液槽（43），好氧進水管（54）將廢水間隙送入好氧發酵罐（5）；S4、將沼氣管（32）接入打氣箱（7），沼氣腔（73）內的氣體含量增加，推動活塞板（75）向右移動，空氣腔（74）的體積縮小，氣體被壓入氧氣管（63），活塞板（75）移動至與限位件（76）相接時，氣泵（72）啟動將沼氣腔（73）中的氣體泵入儲氣罐，活塞板（75）向左移動復位，空氣從抽氣管（71）進入空氣腔（74）；S5、氧氣管（63）接通曝氣頭（62），實現對通氣管（6）內進行曝氣，使好氧發酵罐（5）內產生環流狀態，處理后廢水從好氧出水管（56）流出，產生的氣體從二氧化碳管（52）排出，二氧化碳管（52）接入螺旋管（53），最后從出氣管（41）排出。
發明內容
本發明為了彌補市場空白，提供了一種餐廚垃圾廢水處理設備以及處理方法。
本發明的目的在于提供一種餐廚垃圾廢水處理設備以及處理方法，以解決上述背景技術中提出的高溫蒸發廢水在析出鹽分的同時也會(huì )產生有毒有害氣體，增大了處理難度，而且生物法受溫度等因素影響較大，需要對高溫廢水進行冷卻處理至合適溫度，增加了廢水處理成本和時間的問題。
為實現上述目的，本發明提供如下技術方案：一種餐廚垃圾廢水處理設備，包括：分離箱，所述分離箱的右端設置有廢水進口，所述分離箱的內壁上安裝有第一攔截板、第二攔截板、第三攔截板和第一電極板，所述分離箱的頂部開設有浮液口；儲液箱，嵌套在所述分離箱的內部，所述儲液箱的左端設置有分離廢水進口，所述儲液箱的外側面上連接有第一攔截板、第二攔截板、第三攔截板和隔板；厭氧發酵罐，放置在所述儲液箱的內部，所述厭氧發酵罐的底部插接有厭氧進水管，所述厭氧發酵罐的頂面上設置有第一氣液分離器，所述厭氧發酵罐的側面頂部連接有厭氧出水管；培養箱，所述培養箱的頂面上插接有出氣管和厭氧出水管，所述培養箱的內壁上固定有過濾網板和托板；好氧發酵罐，所述好氧發酵罐的下部插入所述培養箱內，所述好氧發酵罐的頂面上設置有第二氣液分離器，所述好氧發酵罐側面的上下兩端分別安裝有好氧出水管和好氧進水管；通氣管，放置在支架上，所述通氣管的內部形成升流區，所述通氣管和所述好氧發酵罐之間形成降流區；打氣箱，所述打氣箱的左右兩端分別連接沼氣管和氧氣管，所述打氣箱的頂端安裝有抽氣管，所述打氣箱的內部設置有活塞板；培養污泥，堆放在所述過濾網板和所述托板上。
進一步的，所述分離箱和所述儲液箱之間構成環形區域，所述第一攔截板、第二攔截板和第三攔截板分隔環形區域，且所述第一攔截板、第二攔截板和第三攔截板關于所述儲液箱前后對稱分布，兩個第一攔截板之間的扇環區域為沉淀槽，兩個第三攔截板之間的扇環區域為連通槽，所述連通槽和所述沉淀槽分別與廢水進口和分離廢水進口相連通。
進一步的，所述第一攔截板和第二攔截板之間的扇環區域內安裝有第一電極板、隔膜和第二電極板，所述第一電極板和所述第二電極板分別固定在分離箱和儲液箱上，所述第一電極板和第二電極板之間設置有兩個隔膜，且所述隔膜之間形成淡液槽，所述隔膜與第一電極板、隔膜與第二電極板之間形成濃液槽，所述第二攔截板和第三攔截板之間的扇環區域內安裝有隔板，所述隔板的上下兩側分別形成浮油槽和除油槽。
進一步的，所述第二攔截板的底部開設有通孔，所述通孔連通除油槽和淡液槽，所述浮油槽連通浮液口。
進一步的，所述儲液箱和所述厭氧發酵罐之間的環形區域為恒溫水浴槽，所述恒溫水浴槽連通所述分離廢水進口和所述厭氧進水管，所述厭氧進水管上安裝有蠕動泵，所述厭氧進水管的另一端伸入所述厭氧發酵罐內，所述第一氣液分離器的頂端連接有沼氣管，所述第一氣液分離器的底端連接有回流管，所述回流管的下端靠近厭氧進水管，所述第一氣液分離器內插接有升流管，所述升流管的下端靠近厭氧區。
進一步的，所述培養箱和所述好氧發酵罐之間的環形區域內安裝有過濾網板和托板，所述過濾網板和所述托板共同組成傾斜環板結構，所述過濾網板和托板的下方形成積液槽，所述積液槽連通好氧進水管，所述好氧進水管上安裝有蠕動泵。
進一步的，所述第二氣液分離器的頂面上連接有二氧化碳管，所述二氧化碳管的另一端插入培養箱連接螺旋管，所述螺旋管環繞所述好氧發酵罐，所述螺旋管另一端伸出培養箱連接出氣管。
進一步的，所述通氣管和所述好氧發酵罐之間的區域形成降流區，所述通氣管的內部區域為升流區，所述升流區內插接有氧氣管，所述氧氣管的上端穿出所述好氧發酵罐連接打氣箱，所述氧氣管的下端連接曝氣頭。
進一步的，所述活塞板分隔所述打氣箱的內部空間形成沼氣腔和空氣腔，所述沼氣腔和所述空氣腔分別連通沼氣管和氧氣管，所述氧氣管和抽氣管內均安裝有單向閥，所述打氣箱的內壁上固定有限位件，所述打氣箱的前側面上安裝有氣泵，所述氣泵與儲氣罐相連。
一種餐廚垃圾廢水處理方法，包括以下步驟：S1、將餐廚垃圾廢水從廢水進口注入，廢水經過沉淀槽后上層含油廢水進入第一攔截板和第二攔截板之間，第一電極板與第二電極板接通外界電源，在電場作用下廢水中的帶電粒子穿過隔膜向兩極方向移動，濃液槽中的廢水進入浮油槽，淡液槽中的廢水進入除油槽；S2、除油槽中的廢水經過連通槽從分離廢水進口進入恒溫水浴槽，厭氧進水管向厭氧發酵罐內輸送去油廢水，廢水在厭氧發酵罐自下而上流動，廢水中的污染物被污泥吸附降解，處理有的廢水從厭氧出水管流出，產生的氣體從沼氣管排出；S3、將厭氧出水管中的廢水通入培養箱，利用污染物含量較少的廢水對培養污泥進行馴化，廢水通過過濾網板進入積液槽，好氧進水管將廢水間隙送入好氧發酵罐；S4、將沼氣管接入打氣箱，沼氣腔內的氣體含量增加，推動活塞板向右移動，空氣腔的體積縮小，氣體被壓入氧氣管，活塞板移動至與限位件相接時，氣泵啟動將沼氣腔中的氣體泵入儲氣罐，活塞板向左移動復位，空氣從抽氣管進入空氣腔；S5、氧氣管接通曝氣頭，實現對通氣管內進行曝氣，使好氧發酵罐內產生環流狀態，處理后廢水從好氧出水管流出，產生的氣體從二氧化碳管排出，二氧化碳管接入螺旋管，最后從出氣管排出。
與現有技術相比，本發明的有益效果是：該餐廚垃圾廢水處理設備以及處理方法，利用分離箱對餐廚垃圾廢水進行預處理，使廢水中的重物停滯在沉淀槽內，利用電極板和隔膜分離濃鹽廢水和淡鹽廢水，使濃鹽廢水帶著油脂與漂浮物進入浮油槽，淡鹽廢水進入連通槽，實現分離效果，由于隔膜的最佳工作水溫不超過40℃，而厭氧發酵罐所需的環境溫度為35±2℃，使連通槽中廢水能直接恒溫水浴槽，方便進行水溫管控，將厭氧發酵罐處理后的廢水注入培養箱，使用低濃度的廢水對培養污泥進行適應性培養，同時培養污泥會(huì )對廢水產生降溫效果，好氧發酵罐所需的環境溫度為25±2℃，降溫后的廢水適應好氧發酵罐。
1、在分離箱內設置第一攔截板、第二攔截板、第三攔截板和隔板分隔出多個區域，廢水經過依次經過各個區域實現分離效果，分離箱環繞在儲液箱外側，儲液箱內部為恒溫水浴槽，便于統一管理廢水溫度；2、利用二氧化碳管將好氧發酵罐產生的二氧化碳氣體通入螺旋管，螺旋管分布在培養污泥內，二氧化碳氣體經過螺旋管從出氣管排出，實現降溫換熱效果，有助于散出培養污泥中的熱量；3、打氣箱連通沼氣管和氧氣管，利用產生的沼氣推動活塞板將空氣注入氧氣管，實現曝氣效果，加強處理設備之間的聯系。
（發明人：陳彪;陳胤志;馮為民;常青;陳霏飛）
