公布日：2022.08.30
申請日：2022.05.12
分類號：B01D33/11(2006.01)I;B01D33/44(2006.01)I;B01D33/76(2006.01)I
摘要
本發明公開了一種工業廢水處理用的固液分離器，包括安裝殼和驅動單元；安裝殼：其左端面設置的開口內設有固定殼，固定殼右端設置的開口處與安裝殼右端設置的開口處之間通過軸承轉動桿連接有轉動漏筒，固定殼中部設置的開孔內通過軸承轉動連接有轉動桿，轉動桿的外弧面設有螺旋片，固定殼位于安裝殼內腔外弧面上設置的進料口內設有進料管，進料管貫穿安裝殼的外弧面并延伸至外部；驅動單元：設置于安裝殼的左端面，該工業廢水處理用的固液分離器，大幅度提高工業廢水固液分離的效果，避免發生堵塞而導致固液分離效率降低的情況發生，使得該工業廢水處理用的固液分離器能夠長時間高效的運作。
權利要求書

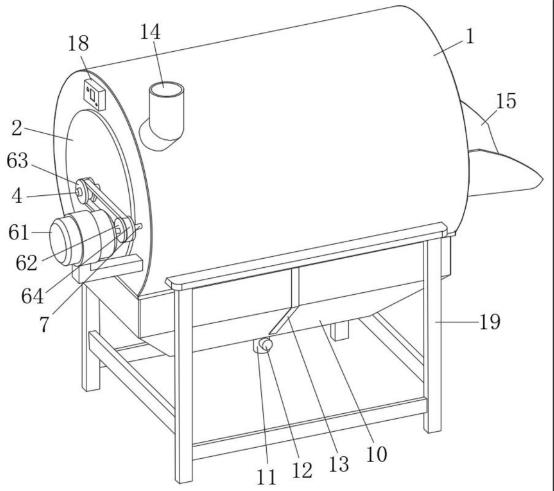

1.一種工業廢水處理用的固液分離器，其特征在于：包括安裝殼(1)和驅動單元(6)；安裝殼(1)：其左端面設置的開口內設有固定殼(2)，固定殼(2)右端設置的開口處與安裝殼(1)右端設置的開口處之間通過軸承轉動桿連接有轉動漏筒(3)，固定殼(2)中部設置的開孔內通過軸承轉動連接有轉動桿(4)，轉動桿(4)的外弧面設有螺旋片(5)，固定殼(2)位于安裝殼(1)內腔外弧面上設置的進料口內設有進料管(14)，進料管(14)貫穿安裝殼(1)的外弧面并延伸至外部；驅動單元(6)：設置于安裝殼(1)的左端面，驅動單元(6)與轉動桿(4)的外弧面左端固定連接。
2.根據權利要求1所述的一種工業廢水處理用的固液分離器，其特征在于：所述安裝殼(1)的左端面邊緣處設有控制開關(18)，控制開關(18)的輸入端電連接外部電源。
3.根據權利要求2所述的一種工業廢水處理用的固液分離器，其特征在于：所述驅動單元(6)包括電機(61)、皮帶輪一(62)、皮帶輪二(63)和皮帶(64)，所述電機(61)通過安裝座設置于安裝殼(1)的左端面邊緣處，電機(61)的輸出軸外弧面右端設有皮帶輪一(62)，轉動桿(4)的外弧面左端設有皮帶輪二(63)，皮帶輪二(63)與皮帶輪一(62)通過皮帶(64)傳動連接，電機(61)的輸入端電連接控制開關(18)的輸出端。
4.根據權利要求3所述的一種工業廢水處理用的固液分離器，其特征在于：所述電機(61)的輸出軸后端設有連接桿(7)，連接桿(7)的后端貫穿安裝殼(1)的左壁面并在端頭處設有齒輪(8)，轉動漏筒(3)的外弧面左端設有環形齒牙板(9)，環形齒牙板(9)與齒輪(8)嚙合連接。
5.根據權利要求1所述的一種工業廢水處理用的固液分離器，其特征在于：所述安裝殼(1)外弧面下端設置的開口處通過螺栓安裝有存儲箱(10)，存儲箱(10)下表面設置的出料口內設有出料管(11)，出料管(11)的內部串聯有閥門(12)。
6.根據權利要求5所述的一種工業廢水處理用的固液分離器，其特征在于：所述存儲箱(10)的前表面設有透明板(13)。
7.根據權利要求1所述的一種工業廢水處理用的固液分離器，其特征在于：所述安裝殼(1)的右端面下端設有導向板(15)，導向板(15)與轉動漏筒(3)配合設置。
8.根據權利要求1所述的一種工業廢水處理用的固液分離器，其特征在于：所述安裝殼(1)的左右壁面之間通過轉軸轉動連接有均勻分布的轉動柱(16)，轉動柱(16)的外弧面均設有均勻分布的毛刷(17)，毛刷(17)分別與轉動漏筒(3)配合設置。
9.根據權利要求1所述的一種工業廢水處理用的固液分離器，其特征在于：所述安裝殼(1)的外弧面下端設有支撐架(19)。
發明內容
本發明要解決的技術問題是克服現有的缺陷，提供一種工業廢水處理用的固液分離器，實現固液分離，大幅度提高工業廢水固液分離的效果，避免發生堵塞而導致固液分離效率降低的情況發生，使得該工業廢水處理用的固液分離器能夠長時間高效的運作，可以有效解決背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種工業廢水處理用的固液分離器，包括安裝殼和驅動單元；
安裝殼：其左端面設置的開口內設有固定殼，固定殼右端設置的開口處與安裝殼右端設置的開口處之間通過軸承轉動桿連接有轉動漏筒，固定殼中部設置的開孔內通過軸承轉動連接有轉動桿，轉動桿的外弧面設有螺旋片，固定殼位于安裝殼內腔外弧面上設置的進料口內設有進料管，進料管貫穿安裝殼的外弧面并延伸至外部；
驅動單元：設置于安裝殼的左端面，驅動單元與轉動桿的外弧面左端固定連接，實現固液分離，大幅度提高工業廢水固液分離的效果，避免發生堵塞而導致固液分離效率降低的情況發生，使得該工業廢水處理用的固液分離器能夠長時間高效的運作。
進一步的，所述安裝殼的左端面邊緣處設有控制開關，控制開關的輸入端電連接外部電源，調控各個電器元件運作。
進一步的，所述驅動單元包括電機、皮帶輪一、皮帶輪二和皮帶，所述電機通過安裝座設置于安裝殼的左端面邊緣處，電機的輸出軸外弧面右端設有皮帶輪一，轉動桿的外弧面左端設有皮帶輪二，皮帶輪二與皮帶輪一通過皮帶傳動連接，電機的輸入端電連接控制開關的輸出端，達到了高效運作的目的。
進一步的，所述電機的輸出軸后端設有連接桿，連接桿的后端貫穿安裝殼的左壁面并在端頭處設有齒輪，轉動漏筒的外弧面左端設有環形齒牙板，環形齒牙板與齒輪嚙合連接，大幅度提高工業廢水固液分離的效果。
進一步的，所述安裝殼外弧面下端設置的開口處通過螺栓安裝有存儲箱，存儲箱下表面設置的出料口內設有出料管，出料管的內部串聯有閥門，能夠通過出料管排出至指定場所。
進一步的，所述存儲箱的前表面設有透明板，能夠直觀的觀察存儲箱內液體的液位。
進一步的，所述安裝殼的右端面下端設有導向板，導向板與轉動漏筒配合設置，對轉動漏筒右端的開口處排出的固體廢料進行導向輸送。
進一步的，所述安裝殼的左右壁面之間通過轉軸轉動連接有均勻分布的轉動柱，轉動柱的外弧面均設有均勻分布的毛刷，毛刷分別與轉動漏筒配合設置，使得該工業廢水處理用的固液分離器能夠長時間高效的運作。
進一步的，所述安裝殼的外弧面下端設有支撐架，對安裝殼及其附屬機構起到固定支撐的作用。
與現有技術相比，本發明的有益效果是：本工業廢水處理用的固液分離器，具有以下好處：
1、由相關工作人員通過控制開關調控電機運作，電機輸出軸旋轉帶動皮帶輪一同步轉動，皮帶輪一轉動通過皮帶帶動皮帶輪二同步轉動，皮帶輪二轉動則帶動轉動桿和螺旋片同步轉動，旋轉的螺旋片則對進入固定殼和轉動漏筒兩者之間形成的整體內工業廢水進行輸送，此時工業廢水內所含的液體則通過轉動漏筒外弧面設置的開孔流出，而工業廢水內所含的固體則通過在螺旋片的推動下從轉動漏筒右端的開口處排出，從而實現固液分離。
2、與此同時連接桿和齒輪會(huì )隨著電機輸出軸旋轉而同步轉動，齒輪轉動帶動環形齒牙板和轉動漏筒同步向相反方向旋轉，能夠大幅度提高工業廢水固液分離的效果。
3、多組轉動柱和毛刷組成的整體在轉動漏筒旋轉時將轉動漏筒的表面進行全方位的刷洗，以此將轉動漏筒將外弧面設置的開孔內堵塞物刷出，從而避免轉動漏筒外弧面設置的開孔發生堵塞而導致固液分離效率降低的情況發生，使得該工業廢水處理用的固液分離器能夠長時間高效的運作。
（發明人：冉衛東;冉衛華;呂國亮）
