公布日：2022.10.21
申請日：2022.05.26
分類號：C02F9/02(2006.01)I;C02F103/30(2006.01)N;C02F101/20(2006.01)N
摘要
本發明屬于污水處理技術領域，具體的說是一種印染廢水高效除銻工藝及其處理設備，包括箱體，所述箱體的上下兩端分別設置有進水管與出水管；所述箱體內部自上至下設置有若干組過濾板，所述過濾板分別與箱體的內壁相接觸，所述過濾板上設有能夠除銻的吸附劑；本發明通過將吸附劑分別安裝在箱體內不同位置的過濾板上，并使之均勻分布在過濾板上的各個部位處，當水流在箱體內部自上至下的流動時，水流能夠充分與更高頻率的和不同位置的吸附劑接觸反應，從而能夠對廢水進行多級除銻，提高了廢水的除銻效率，同時過濾板能夠對廢水中的雜質進行攔截，從而進一步提高了廢水經過箱體后的處理效果。
權利要求書

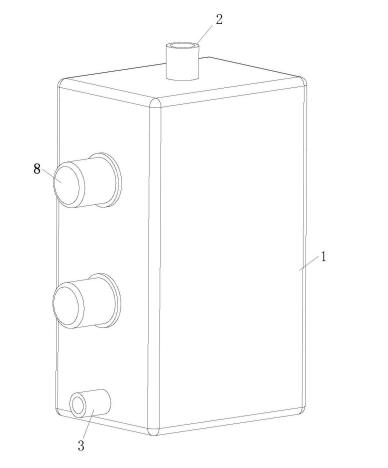

1.一種印染廢水高效除銻的處理設備，包括箱體(1)，所述箱體(1)的上下兩端分別設置有進水管(2)與出水管(3)；其特征在于：所述箱體(1)內部自上至下設置有若干組過濾板(4)，所述過濾板(4)分別與箱體(1)的內壁相接觸，所述過濾板(4)上設有能夠除銻的吸附劑(5)。
2.根據權利要求1所述的一種印染廢水高效除銻的處理設備，其特征在于：所述過濾板(4)設置成圓筒狀，且所述過濾板(4)由內網套(6)與外網套(7)組成，所述內網套(6)與外網套(7)之間設置有間隙，所述吸附劑(5)填充在內網套(6)與外網套(7)之間，所述外網套(7)的一端中部所對應的箱體(1)外壁上安裝有電機(8)，所述電機(8)的輸送端通過轉軸與對應位置的外網套(7)和內網套(6)端面相連。
3.根據權利要求2所述的一種印染廢水高效除銻的處理設備，其特征在于：所述內網套(6)的外環側壁上連接有一組環形均布的支撐板(9)，所述外網套(7)由一組環形均布的弧形網(10)組成，所述弧形網(10)的一端與支撐板(9)的自由端轉動相連，所述弧形網(10)的另一端與另一支撐板(9)的端部相連，所述內網套(6)的底部一側所對應的箱體(1)上開設有換料槽(11)，所述換料槽(11)內部轉動連接有擋板(12)，所述換料槽(11)的底部一側所對應的箱體(1)內壁上連接有導向塊(13)，所述導向塊(13)靠近弧形網(10)的一面設置成與之相貼合的弧形面。
4.根據權利要求3所述的一種印染廢水高效除銻的處理設備，其特征在于：所述弧形網(10)的轉動連接端通過扭簧與對應的底部的支撐板(9)轉動相連。
5.根據權利要求2所述的一種印染廢水高效除銻的處理設備，其特征在于：所述箱體(1)與最頂部的外網套(7)頂端相對應的位置處開設有排料槽(14)，所述排料槽(14)設置在外網套(7)收集有雜質的一側，且所述排料槽(14)的底端與弧形網(10)的中心軸所在的平面相齊平，所述排料槽(14)處轉動連接有開閉門(15)。
6.根據權利要求5所述的一種印染廢水高效除銻的處理設備，其特征在于：所述排料槽(14)頂端所對應的箱體(1)內壁上安裝有推桿(16)，所述推桿(16)底端連接有L形的封堵板(17)，所述封堵板(17)底端連接有弧形的滑套(18)，所述滑套(18)底端內部滑動連接有弧形的滑板(19)，所述滑板(19)與滑套(18)內端之間連接有彈性件(20)，所述滑板(19)的自由端與一側箱體(1)的內壁之間存有間隙，所述滑套(18)和滑板(19)的形狀與弧形網(10)的形狀相匹配，所述滑板(19)靠近弧形網(10)的一面連接有若干錐形塊(21)。
7.根據權利要求6所述的一種印染廢水高效除銻的處理設備，其特征在于：所述排料槽(14)的底面內側開設有凹陷部(22)，所述滑板(19)在受壓時能夠進行彈性變形。
8.根據權利要求7所述的一種印染廢水高效除銻的處理設備，其特征在于：所述凹陷部(22)中設有能夠對滑板(19)進行吸引的磁性塊(23)，所述錐形塊(21)通過扭簧與滑板(19)側壁轉動相連，所述錐形塊(21)的底端一側所對應的滑板(19)上連接有限位條(24)。
9.根據權利要求8所述的一種印染廢水高效除銻的處理設備，其特征在于：所述錐形塊(21)由活動座(25)與頂針(26)組成，所述活動座(25)通過扭簧與滑板(19)側壁轉動相連，所述活動座(25)靠近頂針(26)的一端開設有滑槽，所述頂針(26)靠近活動座(25)的一端位于滑槽中，并與滑槽滑動相連，所述頂針(26)與滑槽內端之間連接有彈性體(27)，所述滑槽與滑套(18)內端之間通過氣管(28)相連通。
10.一種印染廢水高效除銻工藝，該工藝采用權利要求1-9中任意一項所述的處理設備，其特征在于：該工藝步驟如下：S1：首先將吸附劑(5)分別安裝在箱體(1)中不同位置的過濾板(4)上，并使之均勻分布在過濾板(4)上的各個部位處；S2：隨后將待處理的印染廢水預先經過三級沉淀池進行預處理，隨后通過水泵將處理后的廢水從進水管(2)泵入箱體(1)中；S3：箱體(1)中的廢水自上至下的流動后，通過過濾板(4)上的吸附劑(5)對廢水進行除銻，隨后通過箱體(1)底端的出水管(3)將處理后的廢水排出。
發明內容
為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。
本發明解決其技術問題所采用的技術方案是：本發明所述的一種印染廢水高效除銻的處理設備，包括箱體，所述箱體的上下兩端分別設置有進水管與出水管；所述箱體內部自上至下設置有若干組過濾板，所述過濾板分別與箱體的內壁相接觸，所述過濾板上設有能夠除銻的吸附劑；現有技術中的印染廢水除銻設備雖然能夠通過內置吸附劑的形式進行除銻處理，但由于吸附劑往往集中堆積在箱體的某部位處，影響吸附劑與廢水進行充分與高效的接觸反應，從而會(huì )對廢水的除銻效率產生一定的影響；而本發明中的處理設備在使用時，可以將吸附劑(如鐵硫化物)分別安裝在箱體內不同位置的過濾板上，并使之均勻分布在過濾板上的各個部位處，當水流在箱體內部自上至下的流動時，水流能夠充分與更高頻率的和不同位置的吸附劑接觸反應，從而能夠對廢水進行多級除銻，提高了廢水的除銻效率，同時過濾板能夠對廢水中的雜質進行攔截，從而進一步提高了廢水經過箱體后的處理效果。
優選的，所述過濾板設置成圓筒狀，且所述過濾板由內網套與外網套組成，所述內網套與外網套之間設置有間隙，所述吸附劑填充在內網套與外網套之間，所述外網套的一端中部所對應的箱體外壁上安裝有電機，所述電機的輸送端通過轉軸與對應位置的外網套和內網套端面相連；當廢水進行除銻處理時，通過電機帶動內網套與外網套進行轉動，使之內部腔室中的吸附劑在廢水中轉動與滾動，進一步提高了吸附劑與廢水的接觸反應效果，同時當外網套轉動時，外網套也能將攔截的雜質轉動至箱體側壁處，并在箱體內壁的限位阻攔下，使雜質集中收集在箱體與外護套側壁之間的夾角處，從而能夠對過濾板起到自清理的效果，減少過濾板出現堵塞的情況。
優選的，所述內網套的外環側壁上連接有一組環形均布的支撐板，所述外網套由一組環形均布的弧形網組成，所述弧形網的一端與支撐板的自由端轉動相連，所述弧形網的另一端與另一支撐板的端部相連，所述內網套的底部一側所對應的箱體上開設有換料槽，所述換料槽內部轉動連接有擋板，所述換料槽的底部一側所對應的箱體內壁上連接有導向塊，所述導向塊靠近弧形網的一面設置成與之相貼合的弧形面；當位于弧形網與內網套之間的吸附劑因長時間工作需要更換時，此時只需將弧形網轉動至正對換料槽處，此時轉動擋板使換料槽打開，并通過卸下弧形網的端部，使之內部的吸附劑在導向塊弧形面的作用下流出，同時將未使用的吸附劑重新加入弧形網與內網套之間，并將弧形板轉動安裝后對吸附劑限位，從而能夠對箱體內部的吸附劑進行方便快捷的更換。
優選的，所述弧形網的轉動連接端通過扭簧與對應的底部的支撐板轉動相連；通過設置弧形網轉動連接端的位置，使得弧形網運動至換料槽處時，其轉動點位于兩擋板的底部擋板位置處，此時通過打開弧形網，并將新的吸附劑放置在弧形網處，此時當松開弧形網時，弧形網在扭簧的作用下能夠自動轉動復位，并將吸附劑自動運輸至弧形網與內網套之間的腔室中，從而使得吸附劑的更換工作更加便捷。
優選的，所述箱體與最頂部的外網套頂端相對應的位置處開設有排料槽，所述排料槽設置在外網套收集有雜質的一側，且所述排料槽的底端與弧形網的中心軸所在的平面相齊平，所述排料槽處轉動連接有開閉門；當箱體內壁與弧形套夾角中的雜質較多需要清理時，此時只需將排料槽處的開閉門打開，即可將該處的雜質進行便捷的回收。
優選的，所述排料槽頂端所對應的箱體內壁上安裝有推桿，所述推桿底端連接有L形的封堵板，所述封堵板底端連接有弧形的滑套，所述滑套底端內部滑動連接有弧形的滑板，所述滑板與滑套內端之間連接有彈性件，所述滑板的自由端與一側箱體的內壁之間存有間隙，所述滑套和滑板的形狀與弧形網的形狀相匹配，所述滑板靠近弧形網的一面連接有若干錐形塊；當上述的排料槽打開并進行雜質回收時，為了減少箱體內部的廢水流出污染環境，需要預先將箱體中的廢水排凈，此時通過在排料槽處設置封堵結構，當需要進行雜質回收時，推桿帶動封堵板與滑套向下運動，直至滑板運動至弧形網處，并使得錐形體扎入弧形網的網口中，隨后通過電機帶動弧形網進行逆時針轉動，使得弧形網能夠通過配合的錐形體帶動滑板同步運動，直至滑板運動至與箱體內壁相貼合的位置處，此時滑板、滑板、封堵板與箱體內壁能夠形成封閉式的腔室，從而使得該腔室中的雜質清理排出時，箱體中的廢水不會(huì )同時流出，不再需要對雜質回收時將箱體排空，進一步提高了箱體雜質在回收時的便捷性。
優選的，所述排料槽的底面內側開設有凹陷部，所述滑板在受壓時能夠進行彈性變形；滑板(可以由能夠變形的金屬條制成)在弧形網與錐形體的配合下能夠運動至凹陷部處，此時箱體內部的水壓能夠對滑板施加一定的壓力，使得滑板端部能夠有力的抵壓凹陷部側壁處，減少雜質在排出時，箱體中的廢水從滑板與箱體之間泄露的情況。
優選的，所述凹陷部中設有能夠對滑板進行吸引的磁性塊，所述錐形塊通過扭簧與滑板側壁轉動相連，所述錐形塊的底端一側所對應的滑板上連接有限位條；通過在錐形塊處設置限位條，使得錐形塊只能逆時針轉動，而無法順時針轉動，使得錐形塊在插入弧形網的網口后，能夠在網口的帶動下進行運動，當滑板運動至距離磁性塊較近位置時，磁性塊能夠對滑板進行吸引，使得滑板能夠更快速高效的與凹陷部相配合，同時錐形塊在弧形網網口的作用下能夠逆時針擺動，從而能夠相對于弧形網進行滑動，使得滑板的運動能夠順利進行。
優選的，所述錐形塊由活動座與頂針組成，所述活動座通過扭簧與滑板側壁轉動相連，所述活動座靠近頂針的一端開設有滑槽，所述頂針靠近活動座的一端位于滑槽中，并與滑槽滑動相連，所述頂針與滑槽內端之間連接有彈性體，所述滑槽與滑套內端之間通過氣管相連通；當滑板在磁性塊的吸附下在滑套中滑動時，隨著滑套中空間的增大，滑套能夠通過氣管對滑槽進行抽氣，使得頂針在滑槽內部氣壓的作用下進行內縮，從而使得頂針從弧形網的網口中拔出，減少滑板與弧形網相對運動時的阻力。
一種印染廢水高效除銻工藝，該工藝采用上述的處理設備，其工藝步驟如下：
S1：首先將吸附劑分別安裝在箱體中不同位置的過濾板上，并使之均勻分布在過濾板上的各個部位處；
S2：隨后將待處理的印染廢水預先經過三級沉淀池進行預處理，隨后通過水泵將處理后的廢水從進水管泵入箱體中；
S3：箱體中的廢水自上至下的流動后，通過過濾板上的吸附劑對廢水進行除銻，隨后通過箱體底端的出水管將處理后的廢水排出；當水流在箱體內部自上至下的流動時，水流能夠更充分與更高頻率的和不同位置的吸附劑接觸反應，從而提高了廢水的除銻效率，同時過濾板能夠對廢水中的雜質進行攔截，從而進一步提高了廢水經過箱體后的處理效果。
本發明的有益效果如下：
1.本發明提供的一種印染廢水高效除銻的處理設備，通過將吸附劑分別安裝在箱體內不同位置的過濾板上，并使之均勻分布在過濾板上的各個部位處，當水流在箱體內部自上至下的流動時，水流能夠充分與更高頻率的和不同位置的吸附劑接觸反應，從而能夠對廢水進行多級除銻，提高了廢水的除銻效率，同時過濾板能夠對廢水中的雜質進行攔截，從而進一步提高了廢水經過箱體后的處理效果。
2.本發明提供的一種印染廢水高效除銻的處理設備，當位于弧形網與內網套之間的吸附劑因長時間工作需要更換時，此時只需將弧形網轉動至正對換料槽處，此時轉動擋板使換料槽打開，并通過卸下弧形網的端部，使之內部的吸附劑在導向塊弧形面的作用下流出，同時將未使用的吸附劑重新加入弧形網與內網套之間，并將弧形板轉動安裝后對吸附劑限位，從而能夠對箱體內部的吸附劑進行方便快捷的更換。
（發明人：孫連軍;黃俊波;汪日平）
