公布日：2022.08.09
申請日：2022.05.11
分類號：C02F9/14(2006.01)I;C02F101/16(2006.01)N
摘要
本發明屬于污水處理技術領域，具體涉及一種高鹽高氨氮廢水自養脫氮與全量化處理裝置和方法，包括依次串聯的調節池、A‑DMBR自養脫氮雙膜內循環反應器、中間水箱、M‑ECOR多元耦合氧化還原反應器；所述調節池的出水口與所述A‑DMBR自養脫氮雙膜內循環反應器的進水口通過進水管道和提升泵相連通；所述A‑DMBR自養脫氮雙膜內循環反應器的出水口通過管道與所述中間水箱進水口相連通；所述中間水箱的出水口通過管道和進水泵與所述M‑ECOR多元耦合氧化還原反應器的進水口相連通。本發明的技術工藝全程自養脫氮，無需額外投加有機碳源，節約處理費用，減少CO2排放；無濃縮液產生，可實現垃圾滲濾液等高鹽高氨氮廢水的全量化處理。
權利要求書

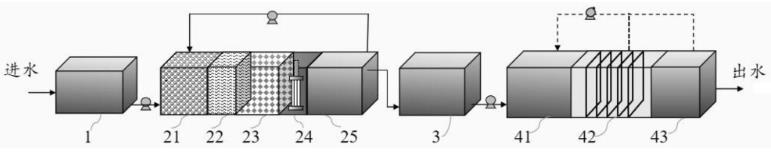

1.一種高鹽高氨氮廢水自養脫氮與全量化處理裝置，其特征在于，包括依次串聯的調節池（1）、A-DMBR自養脫氮雙膜內循環反應器、中間水箱（3）、M-ECOR多元耦合氧化還原反應器；所述調節池（1）的出水口與所述A-DMBR自養脫氮雙膜內循環反應器的進水口通過進水管道和提升泵相連通；所述A-DMBR自養脫氮雙膜內循環反應器的出水口通過管道與所述中間水箱（3）進水口相連通；所述A-DMBR自養脫氮雙膜內循環反應器內部用隔板分為第一段至第五段，第一段至第五段依次連通；所述第一段為預自養脫氮段（21），第二段為過渡段（22），第三段為強化脫氮段（23），第四段為MBR膜過濾段（24），第五段為深度脫氮段（25）；所述第一段的填料為懸浮生物填料；所述第二段的填料為鐵渣或鐵刨花；所述第三段的填料為固定生物填料；所述第四段采用聚偏氟乙烯中空纖維膜，所述第五段接種有自養脫氮優勢菌種，并填充有含硫填料，所述自養脫氮優勢菌種為硫自養菌；所述中間水箱（3）的出水口通過管道和進水泵與所述M-ECOR多元耦合氧化還原反應器的進水口相連通。
2.根據權利要求1所述的高鹽高氨氮廢水自養脫氮與全量化處理裝置，其特征在于，所述A-DMBR自養脫氮雙膜內循環反應器末端出水口通過管道和回流泵回流到所述A-DMBR自養脫氮雙膜內循環反應器進水口，回流量Q為：100%-500%，用于稀釋進水的NH4+-N濃度和調節pH，為預自養脫氮提供適宜的環境，使所述A-DMBR自養脫氮雙膜內循環反應器預自養脫氮段(21)，基質的游離氨脫氮；其中，在所述預自養脫氮段（21）中進行短程硝化反硝化作用，控制pH為：6.5-8.5，游離氨10-100mg/L；采用間歇曝氣的方式，開5-30min，停1-20min或PLC自動調節，控制DO<3.0mg/L；強化脫氮段（23）采用曝氣或機械攪拌，控制DO<0.5mg/L，pH為：6.5-8.5；3）M-ECOR多元耦合氧化還原反應器多重氧化還原深度凈化步驟2）的A-DMBR自養脫氮雙膜內循環反應器出水進入所述M-ECOR多元耦合氧化還原反應器，依次在預氧化還原段（41）、強化氧化還原段（42）和澄清段（43）進行預氧化還原、強化氧化還原和澄清。
7.根據權利要求6所述一種高鹽高氨氮廢水自養脫氮與全量化處理方法，其特征在于，步驟3）中，在預氧化還原段（41）投加氧化劑發生催化氧化還原反應，控制預氧化還原段（41）pH＜6.5；所述強化氧化還原段（42）控制電流密度為：50-200A/m2，停留時間為：20-90min；所述澄清段（43）控制ORP為100-500mV，pH為6.0-9.0。
8.根據權利要求7所述一種高鹽高氨氮廢水自養脫氮與全量化處理方法，其特征在于，步驟3）中，所述氧化劑選自雙氧水、臭氧、高鐵酸鹽和過硫酸鹽中的一種。
發明內容
本發明旨在解決上述技術問題，提供一種高鹽高氨氮廢水自養脫氮與全量化處理裝置和方法。
本發明的技術方案為：
一種高鹽高氨氮廢水自養脫氮與全量化處理裝置，包括依次串聯的調節池、A-DMBR自養脫氮雙膜內循環反應器、中間水箱、M-ECOR多元耦合氧化還原反應器；
所述調節池的出水口與所述A-DMBR自養脫氮雙膜內循環反應器的進水口通過進水管道和提升泵相連通；
所述A-DMBR自養脫氮雙膜內循環反應器的出水口通過管道與所述中間水箱進水口相連通；
所述中間水箱的出水口通過管道和進水泵與所述M-ECOR多元耦合氧化還原反應器的進水口相連通。
進一步地，所述A-DMBR自養脫氮雙膜內循環反應器內部用隔板分為第一段至第五段，第一段至第五段依次連通；所述第一段為預自養脫氮段，第二段為過渡段，第三段為強化脫氮段，第四段為MBR膜過濾段，第五段為深度脫氮段。
優選地，所述第一段的填料為懸浮生物填料；所述第二段的填料為鐵渣或鐵刨花；所述第三段的填料為固定生物填料；所述第四段采用聚偏氟乙烯中空纖維膜，所述第五段接種有自養脫氮優勢菌種，并填充有含硫填料，所述自養脫氮優勢菌種為硫自養菌。
進一步地，所述A-DMBR自養脫氮雙膜內循環反應器末端出水口通過管道和回流泵回流到所述A-DMBR自養脫氮雙膜內循環反應器進水口，回流量Q為：100％-500％，用于稀釋進水的NH4+-N濃度和調節pH，為預自養脫氮提供適宜的環境，使所述A-DMBR自養脫氮雙膜內循環反應器預自養脫氮段基質的游離氨
1)本發明的高鹽高氨氮廢水自養脫氮與全量化處理裝置設置有A-DMBR自養脫氮雙膜內循環反應器和M-ECOR多元耦合氧化還原反應器。
通過A-DMBR自養脫氮雙膜內循環反應器的預自養脫氮段、強化脫氮段、MBR膜過濾段和深度脫氮段可依次對調節池出來的廢水進行預自養脫氮、強化脫氮、泥水分離和深度脫氮。在預自養脫氮段進行亞硝化、短程反硝化與內源反硝化作用，接著在強化脫氮段進行亞硝化-厭氧氨氧化處理，接著經MBR膜過濾段進行泥水分離；MBR膜出水進入深度脫氮階段，在自養脫氮菌種作用下，深度脫氮，去除剩余大部分硝態氮。通過預自養脫氮、強化脫氮和深度脫氮的三者聯合，分層次的對廢水進行處理，可大大降低廢水中氨氮和硝氮的含量；A-DMBR反應器利用生物膜技術，使得菌種耐鹽性高，抗沖擊負荷能力強，適合高鹽、高氨氮廢水處理，脫氮負荷≥0.6kg(m3•d)，高于一般厭氧氨氧化污泥床反應器。
預自養脫氮段和強化脫氮段之間設置的過渡段可減少預自養脫氮段殘留的溶解氧，還可溶出鐵離子，為強化脫氮段的厭氧氨氧化菌生長提供鐵元素。
經過A-DMBR自養脫氮雙膜內循環反應器的出水進入M-ECOR多元耦合氧化還原反應器，依次在預氧化還原段、強化氧化還原段和澄清段進行預氧化還原、強化氧化還原和澄清。通過高級氧化、催化還原、電極直接氧化還原以及折點加氯耦合作用，深度去除剩余難降解有機污染物、氨氮、硝氮以及重金屬。處理后的出水達到排放標準，最終實現高鹽、高氨氮廢水的全程自養脫氮和全量化處理。
2)本發明的高鹽高氨氮廢水自養脫氮與全量化處理方法先通過A-DMBR自養脫氮雙膜內循環反應器將難降解有機污染物與氨氮和硝氮進行預去除，再進入M-ECOR多元耦合氧化還原反應器，可節約處理費用，減少CO2排放。
3)本發明的技術工藝全程自養脫氮，無需額外投加有機碳源，節約處理費用，減少CO2排放；無濃縮液產生，可實現垃圾滲濾液等高鹽高氨氮廢水的全量化處理。
（發明人：梁劍成;張小平;王曉飛;劉爽;趙日虎;孫美娟;梁琳;劉功旺）
