公布日：2022.07.29
申請日：2022.03.28
分類號：C02F1/52(2006.01)I;C02F9/04(2006.01)I;B01D29/56(2006.01)I;B01D29/03(2006.01)I
摘要
本發明提供了一種污水沉降池及沉降方法。污水沉降池包括池體，所述池體自上而下分為攪拌區以及除雜區；物料攪拌組件，設置于所述池體的上方，并與所述攪拌區連通，以對沉降劑和水進行攪拌混合；第一攪拌組件，設置于所述攪拌區，以對完成混合的沉降劑與污水進行攪拌混合；除雜組件，設置于所述除雜區，以將污水內的雜質清除于池體。本發明提出的污水沉降池，不僅考慮到了沉降劑的混合質量，還考慮到了沉降劑和污水的混合質量，從而提高污水處理的質量以及效率。此外，本裝置結構簡單，便于操作，制造成本低廉，適用面積廣。
權利要求書

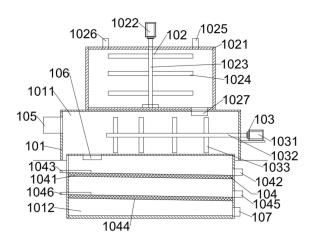

1.一種污水沉降池，其特征在于，包括：池體(101)，所述池體(101)自上而下分為攪拌區(1011)以及除雜區(1012)；物料攪拌組件(102)，設置于所述池體(101)的上方，并與所述攪拌區(1011)連通，以對沉降劑和水進行攪拌混合；第一攪拌組件(103)，設置于所述攪拌區(1011)，以對完成混合的沉降劑與污水進行攪拌混合；除雜組件(104)，設置于所述除雜區(1012)，以將污水內的雜質清除于池體(101)。
2.根據權利要求1所述的污水沉降池，其特征在于，所述第一攪拌組件(103)包括：第一電機(1031)，設置于所述攪拌區(1011)；第一轉動桿(1032)，連接所述第一電機(1031)，并延伸至所述攪拌區(1011)內；第一攪拌桿(1033)，設置于所述第一轉動桿(1032)。
3.根據權利要求2所述的污水沉降池，其特征在于，所述除雜組件(104)包括：第一過濾網(1041)，傾斜設置于所述除雜區(1012)內；第一排污口(1042)，形成于所述除雜區(1012)，并位于所述第一過濾網(1041)的一端；第一伸縮桿(1043)，滑動連接于所述第一過濾網(1041)，以將漂浮類雜質由第一排污口(1042)清除。
4.根據權利要求3所述的污水沉降池，其特征在于，所述除雜組件(104)還包括：第二過濾網(1044)，傾斜設置于所述除雜區(1012)，并位于所述第一過濾網(1044)的下方；第二排污口(1045)，形成于所述除雜區(1012)，并位于所述第二過濾網(1044)的一端；第二伸縮桿(1046)，滑動連接于所述第二過濾網(1044)，以將沉淀類雜質由第二排污口(1045)清除。
5.根據權利要求1至4中任一項所述的污水沉降池，其特征在于，所述物料攪拌組件(102)包括：攪拌箱(1021)，所述攪拌箱(1021)形成有進水管(1025)以及進料管(1026)，并在底部通過第一出水管(1027)與攪拌區(1011)連通；第二電機(1022)，設置于所述攪拌箱(1021)；第二轉動桿(1023)，連接所述第二電機(1022)，并延伸至所述攪拌箱(1021)內；第二攪拌桿(1024)，設置于所述第二轉動桿(1023)。
6.根據權利要求1至4中任一項所述的污水沉降池，其特征在于，所述物料攪拌組件(102)的攪拌方向和所述第一攪拌組件(103)的攪拌方向垂直。
7.根據權利要求1至4中任一項所述的污水沉降池，其特征在于，所述池體(101)的攪拌區(1011)設置污水進水口(105)。
8.根據權利要求1至4中任一項所述的污水沉降池，其特征在于，所述池體(101)的攪拌區(1011)底部設置有第二出水管(106)，所述第二出水管(106)與除雜區(1012)連通。
9.根據權利要求1至4中任一項所述的污水沉降池，其特征在于，所述池體(101)的除雜區(1012)底部設置有污水出水口(107)。
10.一種污水沉降方法，應用如上述權利要求1至9中任一項所述的污水沉降池，其特征在于，包括如下步驟：?jiǎn)?dòng)物料攪拌組件，對沉降劑和水進行攪拌混合；啟動第一攪拌組件，對完成混合的沉降劑與污水進行攪拌混合；驅動第一伸縮桿，將殘留在第一過濾網上的漂浮類雜質進行清除，使其從第一排污口排出池體；驅動第二伸縮桿，將殘留在第二過濾網上的沉淀類雜質進行清除，使其從第二排污口排出池體。
發明內容
本發明旨在至少解決現有技術中存在的技術問題之一。
為此，本發明第一方面提供了一種污水沉降池。
本發明第二方面提供了一種污水沉降方法。
本發明提供了一種污水沉降池，包括：
池體，所述池體自上而下分為攪拌區以及除雜區；
物料攪拌組件，設置于所述池體的上方，并與所述攪拌區連通，以對沉降劑和水進行攪拌混合；
第一攪拌組件，設置于所述攪拌區，以對完成混合的沉降劑與污水進行攪拌混合；
除雜組件，設置于所述除雜區，以將污水內的雜質清除于池體。
本發明提出的污水沉降池，包括池體、物料攪拌組件、第一攪拌組件和除雜組件。其中，池體分為攪拌區和除雜區。物料攪拌組件首先進行水和沉降劑的攪拌，從而使其充分混合，保證沉降質量。第一攪拌組件則在攪拌區內進行沉降劑和污水的攪拌過程，從而使其混合充分，進一步地保證沉降效率。而除雜區則能夠對污水內的雜質進行清除，例如漂浮類的雜質或是沉淀類的雜質，均通過除雜組件的運行，使得上述雜質從污水中分離出去，完成后污水除雜過程。本發明提出的污水沉降池，不僅考慮到了沉降劑的混合質量，還考慮到了沉降劑和污水的混合質量，從而提高污水處理的質量以及效率。此外，本裝置結構簡單，便于操作，制造成本低廉，適用面積廣。
根據本發明上述技術方案的污水沉降池，還可以具有以下附加技術特征：
在上述技術方案中，所述第一攪拌組件包括：
第一電機，設置于所述攪拌區；
第一轉動桿，連接所述第一電機，并延伸至所述攪拌區內；
第一攪拌桿，設置于所述第一轉動桿。
在本技術方案中，第一攪拌組件包括第一電機、第一轉動桿和第一攪拌桿。第一電機帶動第一轉動桿轉動，進而帶動第一攪拌桿轉動，使得第一攪拌桿在池內對沉降劑和污水進行攪拌混合過程，提高其混合的效率以及質量，加快污水的沉降。
在上述技術方案中，所述除雜組件包括：
第一過濾網，傾斜設置于所述除雜區內；
第一排污口，形成于所述除雜區，并位于所述第一過濾網的一端；
第一伸縮桿，滑動連接于所述第一過濾網，以將漂浮類雜質由第一排污口清除。
在本技術方案中，除雜組件包括第一過濾網、第一排污口和第一伸縮桿。第一過濾網能夠對污水進行第一次過濾，此次過濾能夠過濾掉污水中的漂浮類雜質，使其停留在第一過濾網上，從而通過驅動第一伸縮桿，能夠將堆積的漂浮類雜質由第一排污口排出。此外，第一過濾網傾斜設置，且第一排污口設置在低的一側，雜質通過自身的重量，能夠運動到第一排污口處，從而減少工作量，提高排污效率。
在上述技術方案中，所述除雜組件還包括：
第二過濾網，傾斜設置于所述除雜區，并位于所述第一過濾網的下方；
第二排污口，形成于所述除雜區，并位于所述第二過濾網的一端；
第二伸縮桿，滑動連接于所述第二過濾網，以將沉淀類雜質由第二排污口清除。
在本技術方案中，除雜組件包括第二過濾網、第二排污口和第二伸縮桿。同樣的，第二過濾網能夠對污水進行第二次過濾，此次過濾能夠過濾掉污水中的沉淀類雜質，例如砂石等，使其停留在第二過濾網上，從而通過驅動第二伸縮桿，能夠將堆積的沉淀類雜質由第二排污口排出。此外，第二過濾網傾斜設置，且第二排污口設置在低的一側，雜質通過自身的重量，能夠運動到第二排污口處，從而減少工作量，提高排污效率。
在上述技術方案中，所述物料攪拌組件包括：
攪拌箱，所述攪拌箱形成有進水管以及進料管，并在底部通過第一出水管與攪拌區連通；
第二電機，設置于所述攪拌箱；
第二轉動桿，連接所述第二電機，并延伸至所述攪拌箱內；
第二攪拌桿，設置于所述第二轉動桿。
在本技術方案中，水通進水管進入到攪拌箱內，而沉降劑則通過進料管進入到攪拌箱內，隨后啟動第二電機，帶動第二轉動桿轉動，進而帶動第二攪拌桿轉動，實現對沉降劑和水的攪拌混合過程，使其充分混合，進一步地提高沉降劑的沉降效率以及質量。
在上述技術方案中，所述物料攪拌組件的攪拌方向和所述第一攪拌組件的攪拌方向垂直。
在本技術方案中，物料攪拌組件和第一攪拌組件的攪拌方向垂直，保證攪拌效果。
在上述技術方案中，所述池體的攪拌區設置污水進水口。
在本技術方案中，污水通過池體上設置的污水進水口進入，從而進行后續的處理過程。
在上述技術方案中，所述池體的攪拌區底部設置有第二出水管，所述第二出水管與除雜區連通。
在本技術方案中，污水自第二出水管進入到除雜區，從而進行除雜過程。
在上述技術方案中，所述池體的除雜區底部設置有污水出水口。
在本技術方案中，完成處理的污水自污水出水口排出。
本發明還提供了一種污水沉降方法，應用如上述任一項技術方案所述的污水沉降池，包括如下步驟：
啟動物料攪拌組件，對沉降劑和水進行攪拌混合；
啟動第一攪拌組件，對完成混合的沉降劑與污水進行攪拌混合；
驅動第一伸縮桿，將殘留在第一過濾網上的漂浮類雜質進行清除，使其從第一排污口排出池體；
驅動第二伸縮桿，將殘留在第二過濾網上的沉淀類雜質進行清除，使其從第二排污口排出池體。
（發明人：何仕濤;楊漢林;趙中華;周吉日;朱發東）
