公布日：2022.07.01
申請日：2022.03.21
分類號：C02F9/04(2006.01)I
摘要
本發明公開了一種污水生態凈化處理裝置，涉及污水處理領域，本發明包括污水箱和循環箱，所述污水箱左側下方設置有過濾箱，所述污水箱與過濾箱上側之間連接有排水管，所述循環箱位于過濾箱的右側下方，所述過濾箱內部連接有抽水管，所述抽水管的上端連接有泵體，所述泵體另一端與污水箱上側連接。本發明通過污水箱連接的排水管進入過濾箱內，通過過濾箱內部過濾結構進行雜質顆粒過濾后流入轉運箱內，再通過轉運箱后側的混合架結構進行化學藥劑與污水的混合，使得污水內各元素與化學藥劑完全充分反應，最后凈化得到的水流入循環箱內部，還可通過泵體將水重新抽入污水箱內，進行循環凈化。
權利要求書

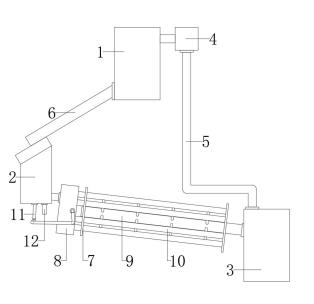

1.一種污水生態凈化處理裝置，包括污水箱（1）和循環箱（3），其特征在于，所述污水箱（1）左側下方設置有過濾箱（2），所述污水箱（1）與過濾箱（2）上側之間連接有排水管（6），所述循環箱（3）位于過濾箱（2）的右側下方，所述循環箱（3）內部連接有抽水管（5），所述抽水管（5）的上端連接有泵體（4），所述泵體（4）另一端與污水箱（1）上側連接；所述過濾箱（2）的左側下端設置有轉運箱（8），所述過濾箱（2）與轉運箱（8）之間連接有連通管二（16），所述轉運箱（8）與循環箱（3）之間設置有混合架（7），所述混合架（7）中心設置有混合管（9），所述混合管（9）周側均勻設置有若干安裝于混合架（7）上的凈化管（10），若干所述凈化管（10）與中心混合管（9）之間均連接有若干連通管一（14）；所述過濾箱（2）上側設置有濾網二（206），所述濾網二（206）中心固定有固定柱（201），所述固定柱（201）周側轉動連接有轉筒，所述轉筒周側轉接有若干過濾架（203）；所述過濾架（203）側面呈L字形，所述過濾架（203）下側設置有清潔刷（205），所述過濾架（203）的另一側設置有濾網一（204）；所述固定柱（201）上端固定連接有限位齒條（202），所述過濾架（203）內端固定有與限位齒條（202）對應的齒輪（207），所述過濾架（203）與固定柱（201）周側轉筒轉接處設置有扭力彈簧；所述混合管（9）固定安裝于混合架（7）上，所述過濾箱（2）內底部設置有藥劑腔（212），所述藥劑腔（212）底部與轉運箱（8）之間連接有藥劑管（11），藥劑管（11）上安裝有控制閥（13），藥劑管（11）一端貫穿轉運箱（8）通過密封軸承與混合管（9）左端連接，混合管（9）右端與轉接于循環箱（3）上。
2.根據權利要求1所述的一種污水生態凈化處理裝置，其特征在于，所述過濾箱（2）前側設置有對應限位齒條（202）位置的收集盒（208），所述收集盒（208）底部設置有濾網三（210），所述收集盒（208）內側設置有凸沿（209），且所述過濾箱（2）內部開設有對應凸沿（209）的限位滑槽。
3.根據權利要求2所述的一種污水生態凈化處理裝置，其特征在于，所述過濾箱（2）內部設置有通槽（214），所述通槽（214）的下端連接有出水管（12），所述過濾箱（2）內部濾網二（206）與濾網三（210）下側均連通下側通槽（214）。
4.根據權利要求3所述的一種污水生態凈化處理裝置，其特征在于，所述藥劑腔（212）內部設置有浮板（213），所述浮板（213）上側連接有導管一（211），導管一（211）左側設置有開口，導管一（211）上下滑動于過濾箱（2）內部，且導管一（211）貫穿通槽（214）左側。
5.根據權利要求4所述的一種污水生態凈化處理裝置，其特征在于，所述導管一（211）右端設置有安裝于過濾箱（2）內的導管二（215），所述導管二（215）左側開設有對應導管一（211）的開口，且所述連通管二（16）的左端與導管二（215）下端連接。
6.根據權利要求1所述的一種污水生態凈化處理裝置，其特征在于，所述轉運箱（8）左側轉動連接有密封蓋，密封蓋的內側固定安裝有若干扇葉（15），且若干所述凈化管（10）左端均貫穿密封蓋與轉運箱（8）內部連通。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種污水生態凈化處理裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種污水生態凈化處理裝置，包括污水箱和循環箱，所述污水箱左側下方設置有過濾箱，所述污水箱與過濾箱上側之間連接有排水管，所述循環箱位于過濾箱的右側下方，所述循環箱內部連接有抽水管，所述抽水管的上端連接有泵體，所述泵體另一端與污水箱上側連接；
所述過濾箱的左側下端設置有轉運箱，所述過濾箱與轉運箱之間連接有連通管二，所述轉運箱與循環箱之間設置有混合架，所述混合架中心設置有混合管，所述混合管周側均勻設置有若干安裝于混合架上的凈化管，若干所述凈化管與中心混合管之間均連接有若干連通管一。
優選地，所述過濾箱上側設置有濾網二，所述濾網二中心固定有固定柱，所述固定柱周側轉動連接有轉筒，所述轉筒周側轉接有若干過濾架。
優選地，所述過濾架側面呈L字形，所述過濾架下側設置有清潔刷，所述過濾架的另一側設置有濾網一。
優選地，所述固定柱上端固定連接有限位齒條，所述過濾架內端固定有與限位齒條對應的齒輪，所述過濾架與固定柱周側轉筒轉接處設置有扭力彈簧。
優選地，所述過濾箱前側設置有對應限位齒條位置的收集盒，所述收集盒底部設置有濾網三，所述收集盒內側設置有凸沿，且所述過濾箱內部開設有對應凸沿的限位滑槽。
優選地，所述過濾箱內部設置有通槽，所述通槽的下端連接有出水管，所述過濾箱內部濾網二與濾網三下側均連通下側通槽。
優選地，所述過濾箱內底部設置有藥劑腔，所述藥劑腔內部設置有浮板，所述浮板上側連接有導管一，導管一左側設置有開口，導管一上下滑動于過濾箱內部，且導管一貫穿通槽左側。
優選地，所述導管一右端設置有安裝于過濾箱內的導管二，所述導管二左側開設有對應導管一的開口，且所述連通管二的左端與導管二下端連接。
優選地，所述混合管固定安裝于混合架上，所述藥劑腔底部與轉運箱之間連接有藥劑管，藥劑管上安裝有控制閥，藥劑管一端貫穿轉運箱通過密封軸承與混合管左端連接，且混合管的右端與轉接于循環箱上。
優選地，所述轉運箱左側轉動連接有密封蓋，密封蓋的內側固定安裝有若干扇葉，且若干所述凈化管左端均貫穿密封蓋與轉運箱內部連通，所述濾網二是由彈性材質制成。
相比現有技術，本發明的有益效果為：
1、本發明通過污水箱連接的排水管進入過濾箱內，通過過濾箱內部過濾結構進行雜質顆粒過濾后流入轉運箱內，再通過轉運箱后側的混合架結構進行化學藥劑與污水的混合，使得污水內各元素與化學藥劑完全充分反應，最后凈化得到的水流入循環箱內部，還可通過泵體將水重新抽入污水箱內，進行循環凈化；
2、本發明水流對固定柱周側的若干過濾架進行沖擊，使得若干過濾架通過轉筒在固定柱周側轉動，進入過濾箱內部的水流通過濾網二過濾，濾除的雜質浮在濾網二表面，同時被水流沖擊帶動轉動的若干過濾架底部的清潔刷對濾網二表面雜質進行清掃，過濾架上的濾網一也能起到一定攔截雜質的作用；
3、本發明凈化管與中間混合管之間均連接有連通管一，因此凈化管內的污水會(huì )與混合管內的化學藥劑進行充分混合，同時配合著轉動的混合架轉動，使得混合反應效果更加，經凈化反應后的污水通過混合管進入循環箱內，可通過泵體將循環箱內的水重新污水箱內，進行循環處理；
4、本發明可通過調節控制閥的流量的大小，來控制藥劑腔內部化學藥劑液位下降的速度，隨著藥劑腔內部液位的下降速度的減慢，污水通過導管一和導管二的時間就越長，本次污水處理循環的次數也就越多，因此工作人員可以跟根據實際情況，及污水實際的污染程度，來調控控制閥，合理的調整本裝置污水處理的循環次數，進而達到高效且高質量的污水凈化處理工作。
（發明人：鄧修佩;黃偉康）
