公布日：2022.04.15
申請日：2022.01.13
分類號：E03F7/00(2006.01)I;E03F7/04(2006.01)I;E03F9/00(2006.01)I;B01D35/05(2006.01)I;B01D35/16(2006.01)I;C02F1/00(2006.01)I
摘要
本發明公開了一種污水處理用提升裝置，包括處理筒，所述處理筒的底部固定連接有底部安裝座，所述處理筒的外側貫穿并固定連接有進水管，所述處理筒的外側遠離進水管的位置連通有出水管，所述處理筒的內側底部固定連接有分離過濾網，所述分離過濾網的外側靠近進水管的位置連通有延伸裝置管，所述分離過濾網的外側遠離延伸裝置管的位置連通有排污管，所述處理筒的內側底部固定連接有安裝圓框，所述進水管的內部安裝有進水止回閥，所述出水管的內部安裝有出水止回閥，本發明涉及污水處理技術領域。該一種污水處理用提升裝置，可對分離后的淤泥進行及時清理，并有效防止淤泥堵塞排污管，提高了排污效率。
權利要求書

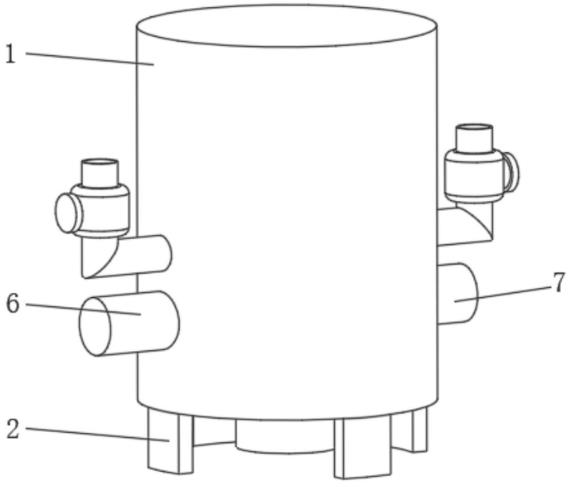

1.一種污水處理用提升裝置，包括處理筒(1)，其特征在于：所述處理筒(1)的底部固定連接有底部安裝座(2)，所述處理筒(1)的外側貫穿并固定連接有進水管(3)，所述處理筒(1)的外側遠離進水管(3)的位置連通有出水管(4)，所述處理筒(1)的內側底部固定連接有分離過濾網(5)，所述分離過濾網(5)的外側靠近進水管(3)的位置連通有延伸裝置管(6)，所述分離過濾網(5)的外側遠離延伸裝置管(6)的位置連通有排污管(7)，所述處理筒(1)的內側底部固定連接有安裝圓框(8)，所述進水管(3)的內部安裝有進水止回閥(11)，所述出水管(4)的內部安裝有出水止回閥(12)，所述分離過濾網(5)的內部安裝有觸發裝置(9)，所述處理筒(1)的內壁滑動連接有浮動裝置(10)；所述觸發裝置(9)包括感應板(91)，所述感應板(91)的底部固定連接有環形擠壓板(92)，所述感應板(91)的頂部貫穿并滑動連接有擠壓柱(93)，所述擠壓柱(93)的外側與感應板(91)之間設置有阻尼套(94)，所述延伸裝置管(6)的內壁固定連接有電動推桿(95)，所述電動推桿(95)遠離延伸裝置管(6)內壁的一端固定連接有推動裝置(96)，所述安裝圓框(8)的內側底部固定連接有活塞筒(97)，所述活塞筒(97)的內壁頂部滑動連接有活塞頭(98)，所述活塞頭(98)的頂部固定連接有固定支桿(99)，所述固定支桿(99)遠離活塞頭(98)的一端固定連接有圓板(910)，所述圓板(910)的頂部固定連接有環形限位板(911)，所述圓板(910)的頂部位于中心位置固定連接有復位彈簧(912)，所述復位彈簧(912)遠離圓板(910)的一端固定連接有接觸板(913)，所述圓板(910)的頂部靠近復位彈簧(912)的位置安裝有固定開關(914)。
2.根據權利要求1所述的一種污水處理用提升裝置，其特征在于：所述底部安裝座(2)設置有多組且均勻分布在處理筒(1)底部，所述進水管(3)位于處理筒(1)內部的一端與分離過濾網(5)連通，所述安裝圓框(8)的頂部與分離過濾網(5)連通。
3.根據權利要求1所述的一種污水處理用提升裝置，其特征在于：所述感應板(91)設置在分離過濾網(5)內并與分離過濾網(5)的內壁滑動連接，所述固定開關(914)設置在電動推桿(95)的控制電路上。
4.根據權利要求1所述的一種污水處理用提升裝置，其特征在于：所述推動裝置(96)包括推板(961)，所述推板(961)的一側開設有安裝槽(962)，所述安裝槽(962)的內壁對稱安裝有壓縮彈簧(963)，所述壓縮彈簧(963)遠離安裝槽(962)內壁的一端固定連接有底板(964)，所述底板(964)遠離壓縮彈簧(963)的一側轉動連接有清理推板(965)，所述安裝槽(962)的內壁位于中心位置固定連接有固定限位桿(966)，所述固定限位桿(966)的外側開設有螺旋滑槽(967)，所述清理推板(965)的一側開設有圓孔(968)，所述圓孔(968)的內壁固定連接有滑塊(969)。
5.根據權利要求4所述的一種污水處理用提升裝置，其特征在于：所述推板(961)遠離安裝槽(962)的一側與電動推桿(95)固定連接，所述固定限位桿(966)遠離安裝槽(962)的一端貫穿圓孔(968)，所述滑塊(969)遠離圓孔(968)的一側延伸至螺旋滑槽(967)的內部。
6.根據權利要求1所述的一種污水處理用提升裝置，其特征在于：所述浮動裝置(10)包括空心浮板(101)，所述空心浮板(101)的內壁頂部固定連接有扇形框(102)，所述扇形框(102)的底部固定連接有擠壓彈簧(103)，所述擠壓彈簧(103)遠離扇形框(102)的一端固定連接有扇形擠壓板(104)，所述扇形框(102)的底部位于中心位置固定連接有閥門開關(105)，所述空心浮板(101)的底部固定連接有固定接觸桿(106)，所述處理筒(1)的內側底部固定連接有復位開關(107)。
7.根據權利要求6所述的一種污水處理用提升裝置，其特征在于：所述擠壓彈簧(103)設置有兩組且對稱分布在扇形框(102)內部，所述扇形擠壓板(104)的外側與扇形框(102)的內壁滑動連接。
8.根據權利要求6所述的一種污水處理用提升裝置，其特征在于：所述閥門開關(105)和復位開關(107)均設置在出水止回閥(12)的控制電路上，所述空心浮板(101)套設在分離過濾網(5)的外側并與分離過濾網(5)滑動連接，所述空心浮板(101)的外側與處理筒(1)的內壁滑動連接。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種污水處理用提升裝置，解決了該裝置無法對分離后的淤泥進行及時清理，不能有效防止淤泥堵塞排污管的問題，提高了排污效率，清理推板在轉動時將附著在一側的淤泥甩動使其脫落，清理推板在推出淤泥之后及時進行清理，提高了該裝置的自清潔效率，實現了自動排放污水的目的，減少人工操作，提高了該裝置的自動化程度。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：一種污水處理用提升裝置，包括處理筒，所述處理筒的底部固定連接有底部安裝座，所述處理筒的外側貫穿并固定連接有進水管，所述處理筒的外側遠離進水管的位置連通有出水管，所述處理筒的內側底部固定連接有分離過濾網，所述分離過濾網的外側靠近進水管的位置連通有延伸裝置管，所述分離過濾網的外側遠離延伸裝置管的位置連通有排污管，所述處理筒的內側底部固定連接有安裝圓框，所述進水管的內部安裝有進水止回閥，所述出水管的內部安裝有出水止回閥，所述分離過濾網的內部安裝有觸發裝置，所述處理筒的內壁滑動連接有浮動裝置；
所述觸發裝置包括感應板，所述感應板的底部固定連接有環形擠壓板，所述感應板的頂部貫穿并滑動連接有擠壓柱，所述擠壓柱的外側與感應板之間設置有阻尼套，所述延伸裝置管的內壁固定連接有電動推桿，所述電動推桿遠離延伸裝置管內壁的一端固定連接有推動裝置，所述安裝圓框的內側底部固定連接有活塞筒，所述活塞筒的內壁頂部滑動連接有活塞頭，所述活塞頭的頂部固定連接有固定支桿，所述固定支桿遠離活塞頭的一端固定連接有圓板，所述圓板的頂部固定連接有環形限位板，所述圓板的頂部位于中心位置固定連接有復位彈簧，所述復位彈簧遠離圓板的一端固定連接有接觸板，所述圓板的頂部靠近復位彈簧的位置安裝有固定開關，利用感應板受到的重力不斷增加，感應板隨淤泥的增多沿著分離過濾網的內壁下滑，當感應板下滑到一定程度時帶動環形擠壓板擠壓環形限位板，此時圓板受到擠壓力推動活塞頭，由于活塞筒的內部填充有液壓油，活塞頭下滑時擠壓液壓油，當活塞頭下滑到一定程度時無法再推動液壓油，此時感應板受到的阻力大于擠壓柱與阻尼套之間的摩擦力，擠壓柱即可在阻尼套內部滑動，隨淤泥的增多擠壓柱向下擠壓接觸板并將固定開關擠壓觸發，此時電動推桿開啟帶動推動裝置從延伸裝置管內部伸出，將排污管內部的淤泥推出，可對分離后的淤泥進行及時清理，并有效防止淤泥堵塞排污管，提高了排污效率。
優選的，所述底部安裝座設置有多組且均勻分布在處理筒底部，所述進水管位于處理筒內部的一端與分離過濾網連通，所述安裝圓框的頂部與分離過濾網連通。
優選的，所述感應板設置在分離過濾網內并與分離過濾網的內壁滑動連接，利用感應板隨淤泥的增多沿著分離過濾網的內壁下滑，當感應板隨淤泥重力的增加下滑到排污管位置以下時，分離過濾網內的淤泥滑入排污管內，當分離過濾網內部堆積的淤泥達到一定數量時控制其排放，避免淤泥堆積過多而影響裝置的過濾效果，提高了該裝置的實用性，所述固定開關設置在電動推桿的控制電路上。
優選的，所述推動裝置包括推板，所述推板的一側開設有安裝槽，所述安裝槽的內壁對稱安裝有壓縮彈簧，所述壓縮彈簧遠離安裝槽內壁的一端固定連接有底板，所述底板遠離壓縮彈簧的一側轉動連接有清理推板，所述安裝槽的內壁位于中心位置固定連接有固定限位桿，所述固定限位桿的外側開設有螺旋滑槽，所述清理推板的一側開設有圓孔，所述圓孔的內壁固定連接有滑塊，利用清理推板受到淤泥的擠壓通過滑塊不斷擠壓螺旋滑槽內壁，滑塊在擠壓螺旋滑槽內壁的同時帶動清理推板轉動并轉入安裝槽內部，此時壓縮彈簧受到擠壓并壓縮，當清理推板將一側的淤泥推出排污管時，清理推板受到的擠壓力減小，壓縮彈簧的回彈力推動清理推板擠壓滑塊，滑塊再次對螺旋滑槽內壁擠壓并將清理推板轉動，清理推板在轉動時將附著在一側的淤泥甩動使其脫落，清理推板在推出淤泥之后及時進行清理，提高了該裝置的自清潔效率。
優選的，所述推板遠離安裝槽的一側與電動推桿固定連接，所述固定限位桿遠離安裝槽的一端貫穿圓孔，所述滑塊遠離圓孔的一側延伸至螺旋滑槽的內部。
優選的，所述浮動裝置包括空心浮板，所述空心浮板的內壁頂部固定連接有扇形框，所述扇形框的底部固定連接有擠壓彈簧，所述擠壓彈簧遠離扇形框的一端固定連接有扇形擠壓板，所述扇形框的底部位于中心位置固定連接有閥門開關，所述空心浮板的底部固定連接有固定接觸桿，所述處理筒的內側底部固定連接有復位開關，利用空心浮板受到污水的浮力隨著液面的增高不斷上升，當空心浮板上升到處理筒內壁頂部時，處理筒內壁頂部對扇形擠壓板進行擠壓，此時擠壓彈簧壓縮帶動扇形擠壓板擠壓觸碰閥門開關，出水止回閥開啟將過濾后的污水排出，在排放的過程中空心浮板隨液面不斷下滑，當污水排放完后，空心浮板滑動到初始位置，此時固定接觸桿觸碰到處理筒內壁的復位開關將出水止回閥關閉，實現了自動排放污水的目的，減少人工操作，提高了該裝置的自動化程度。
優選的，所述擠壓彈簧設置有兩組且對稱分布在扇形框內部，所述扇形擠壓板的外側與扇形框的內壁滑動連接。
優選的，所述閥門開關和復位開關均設置在出水止回閥的控制電路上，所述空心浮板套設在分離過濾網的外側并與分離過濾網滑動連接，所述空心浮板的外側與處理筒的內壁滑動連接。
(三)有益效果
本發明提供了一種污水處理用提升裝置。具備以下有益效果：
(一)、該一種污水處理用提升裝置，通過觸發裝置的安裝，利用感應板受到的重力不斷增加，感應板隨淤泥的增多沿著分離過濾網的內壁下滑，當感應板下滑到一定程度時帶動環形擠壓板擠壓環形限位板，此時圓板受到擠壓力推動活塞頭，由于活塞筒的內部填充有液壓油，活塞頭下滑時擠壓液壓油，當活塞頭下滑到一定程度時無法再推動液壓油，此時感應板受到的阻力大于擠壓柱與阻尼套之間的摩擦力，擠壓柱即可在阻尼套內部滑動，隨淤泥的增多擠壓柱向下擠壓接觸板并將固定開關擠壓觸發，此時電動推桿開啟帶動推動裝置從延伸裝置管內部伸出，將排污管內部的淤泥推出，可對分離后的淤泥進行及時清理，并有效防止淤泥堵塞排污管，提高了排污效率。
(二)、該一種污水處理用提升裝置，通過推動裝置的安裝，利用清理推板受到淤泥的擠壓通過滑塊不斷擠壓螺旋滑槽內壁，滑塊在擠壓螺旋滑槽內壁的同時帶動清理推板轉動并轉入安裝槽內部，此時壓縮彈簧受到擠壓并壓縮，當清理推板將一側的淤泥推出排污管時，清理推板受到的擠壓力減小，壓縮彈簧的回彈力推動清理推板擠壓滑塊，滑塊再次對螺旋滑槽內壁擠壓并將清理推板轉動，清理推板在轉動時將附著在一側的淤泥甩動使其脫落，清理推板在推出淤泥之后及時進行清理，提高了該裝置的自清潔效率。
(三)、該一種污水處理用提升裝置，通過浮動裝置的安裝，利用空心浮板受到污水的浮力隨著液面的增高不斷上升，當空心浮板上升到處理筒內壁頂部時，處理筒內壁頂部對扇形擠壓板進行擠壓，此時擠壓彈簧壓縮帶動扇形擠壓板擠壓觸碰閥門開關，出水止回閥開啟將過濾后的污水排出，在排放的過程中空心浮板隨液面不斷下滑，當污水排放完后，空心浮板滑動到初始位置，此時固定接觸桿觸碰到處理筒內壁的復位開關將出水止回閥關閉，實現了自動排放污水的目的，減少人工操作，提高了該裝置的自動化程度。
(四)、該一種污水處理用提升裝置，通過感應板的安裝，利用感應板隨淤泥的增多沿著分離過濾網的內壁下滑，當感應板隨淤泥重力的增加下滑到排污管位置以下時，分離過濾網內的淤泥滑入排污管內，當分離過濾網內部堆積的淤泥達到一定數量時控制其排放，避免淤泥堆積過多而影響裝置的過濾效果，提高了該裝置的實用性。
（發明人：曾雙喜;黃智華）
