公布日：2022.04.12
申請日：2021.12.31
分類號：C02F3/32(2006.01)I;C02F9/14(2006.01)I;C04B38/06(2006.01)I;C04B33/13(2006.01)I;C04B33/04(2006.01)I
摘要
本發明公開了一種基于人工濕地的污水處理系統，包括四個處理單元，每個處理單元包括池體、隔板、排水管和反沖管，所述隔板為多塊，多塊隔板從上到下平行設置在池體內，所述池體的底壁沿水流方向向下傾斜，所述排水管連通在池體上，所述排水管上設置有第一閥門，所述反沖管連通在池體和第一閥門之間的排水管上，所述反沖管上設置有第二閥門。其采用多重處理單元，大大提升污水處理效率和凈化度，且具備反沖結構，可便捷處理排水堵塞等問題。
權利要求書
1.一種基于人工濕地的污水處理系統，其特征在于，包括四個處理單元，每個處理單元包括池體、隔板、排水管和反沖管，所述隔板為多塊，多塊隔板從上到下平行設置在池體內，所述池體的底壁沿水流方向向下傾斜，所述排水管連通在池體上，所述排水管上設置有第一閥門，所述反沖管連通在池體和第一閥門之間的排水管上，所述反沖管上設置有第二閥門；多個處理單元分別為沿污水流動方向依次設置的預處理單元、第一處理單元、第二處理單元和第三處理單元，所述預處理單元、第一處理單元、第二處理單元和第三處理單元的高度依次降低，所述預處理單元、第一處理單元、第二處理單元和第三處理單元內分別填充有不同的填料層。
2.如權利要求1所述的基于人工濕地的污水處理系統，其特征在于，所述隔板包括板體和貼合在板體上的濾布，所述板體上開設有通水孔。
3.如權利要求1所述的基于人工濕地的污水處理系統，其特征在于，所述處理單元內還設有濾板，所述濾板位于排水管與池體的連通處。
4.如權利要求1所述的基于人工濕地的污水處理系統，其特征在于，所述預處理單元內從上到下依次填充有卵石層、礫石層和改性陶粒層，所述卵石層、礫石層和改性陶粒層分別填充在相鄰兩隔板之間。
5.如權利要求4所述的基于人工濕地的污水處理系統，其特征在于，所述第一處理單元內從上到下依次填充有土壤層、卵石層、礫石層和改性陶粒層，所述土壤層、卵石層、礫石層和改性陶粒層分別填充在相鄰兩隔板之間，所述土壤層上種植有植被。
6.如權利要求5所述的基于人工濕地的污水處理系統，其特征在于，所述第二處理單元內從上到下依次填充有土壤層、錳負載改性陶粒層、卵石層、礫石層和改性陶粒層，所述土壤層、錳負載改性陶粒層、卵石層、礫石層和改性陶粒層分別填充在相鄰兩隔板之間，所述土壤層上種植有植被。
7.如權利要求6所述的基于人工濕地的污水處理系統，其特征在于，所述第三處理單元內從上到下依次填充有土壤層、鐵負載改性陶粒層、卵石層、礫石層和改性陶粒層，土壤層、鐵負載改性陶粒層、卵石層、礫石層和改性陶粒層分別填充在相鄰兩隔板之間，所述土壤層上種植有植被。
8.如權利要求7所述的基于人工濕地的污水處理系統，其特征在于，所述改性陶粒層內改性陶粒由以下步驟制得：S101.將重量份為12-15份氧化鋁、25-30份硅藻土、5-8份沸石和2-3份玻璃纖維粉研磨粉碎；S102.將上述粉碎后的物料混合均勻后再逃離造粒機上制備5-6mm粒徑的球狀胚料；S103.將胚料在80-85℃下干燥1h后，以5℃/min的升溫速度升溫至650℃，再以30℃/min的速度升溫至1000-1200℃燒結30-50min，冷卻處理后獲得改性陶粒。
9.如權利要求8所述的基于人工濕地的污水處理系統，其特征在于，所述錳負載改性陶粒層中錳負載改性陶粒由改性陶粒浸入高錳酸鉀溶液中，浸泡3-5h后550-600℃下高溫煅燒30min后制得。
10.如權利要求8所述的基于人工濕地的污水處理系統，其特征在于，所述鐵負載改性陶粒層中鐵負載改性陶粒由改性陶粒浸入硫酸亞鐵溶液中，浸泡4-6h后600-650℃下高溫煅燒30min后制得。
發明內容
為了克服現有技術的不足，本發明的目的在于提供一種基于人工濕地的污水處理系統，其采用多重處理單元，大大提升污水處理效率和凈化度，且具備反沖結構，可便捷處理排水堵塞等問題。
為解決上述問題，本發明所采用的技術方案如下：

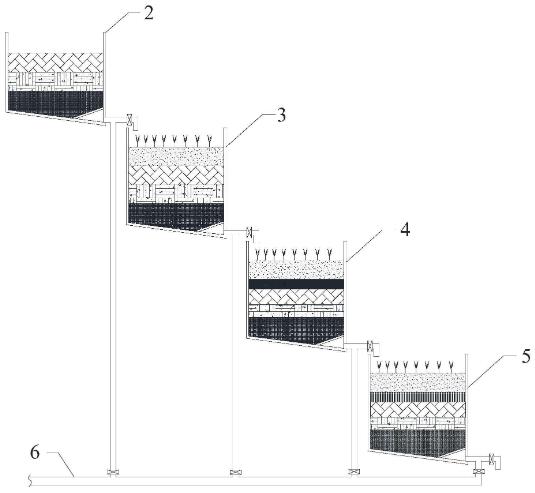

一種基于人工濕地的污水處理系統，包括四個處理單元，每個處理單元包括池體、隔板、排水管和反沖管，所述隔板為多塊，多塊隔板從上到下平行設置在池體內，所述池體的底壁沿水流方向向下傾斜，所述排水管連通在池體上，所述排水管上設置有第一閥門，所述反沖管連通在池體和第一閥門之間的排水管上，所述反沖管上設置有第二閥門；多個處理單元分別為沿污水流動方向依次設置的預處理單元、第一處理單元、第二處理單元和第三處理單元，所述預處理單元、第一處理單元、第二處理單元和第三處理單元的高度依次降低，所述預處理單元、第一處理單元、第二處理單元和第三處理單元內分別填充有不同的填料層。
優選的，所述隔板包括板體和貼合在板體上的濾布，所述板體上開設有通水孔。
優選的，所述處理單元內還設有濾板，所述濾板位于排水管與池體的連通處。
優選的，所述預處理單元內從上到下依次填充有卵石層、礫石層和改性陶粒層，所述卵石層、礫石層和改性陶粒層分別填充在相鄰兩隔板之間。
優選的，所述第一處理單元內從上到下依次填充有土壤層、卵石層、礫石層和改性陶粒層，所述土壤層、卵石層、礫石層和改性陶粒層分別填充在相鄰兩隔板之間，所述土壤層上種植有植被。
優選的，所述第二處理單元內從上到下依次填充有土壤層、錳負載改性陶粒層、卵石層、礫石層和改性陶粒層，所述土壤層、錳負載改性陶粒層、卵石層、礫石層和改性陶粒層分別填充在相鄰兩隔板之間，所述土壤層上種植有植被。
優選的，所述第三處理單元內從上到下依次填充有土壤層、鐵負載改性陶粒層、卵石層、礫石層和改性陶粒層，所述土壤層、鐵負載改性陶粒層、卵石層、礫石層和改性陶粒層分別填充在相鄰兩隔板之間，所述土壤層上種植有植被。
優選的，所述改性陶粒層內改性陶粒由以下步驟制得：
S101.將重量份為12-15份氧化鋁、25-30份硅藻土、5-8份沸石和2-3份玻璃纖維粉研磨粉碎；
S102.將上述粉碎后的物料混合均勻后再逃離造粒機上制備5-6mm粒徑的球狀胚料；
S103.將胚料在80-85℃下干燥1h后，以5℃/min的升溫速度升溫至650℃，再以30℃/min的速度升溫至1000-1200℃燒結30-50min，冷卻處理后獲得改性陶粒。
優選的，所述錳負載改性陶粒層中錳負載改性陶粒由改性陶粒浸入高錳酸鉀溶液中，浸泡3-5h后550-600℃下高溫煅燒30min后制得。
優選的，所述鐵負載改性陶粒層中鐵負載改性陶粒由改性陶粒浸入硫酸亞鐵溶液中，浸泡4-6h后600-650℃下高溫煅燒30min后制得。
相比現有技術，本發明的有益效果在于：本發明中，底部?jì)A斜設置的池體使污水的流動只需借助重力作用即完成整個凈化過程，且不會(huì )在各處理單元內滯留，保證污水的處理效果；多處理單元配合對污水中污染物具有較好的降解作用，各項指標去除率均表現優異，優于傳統的人工濕地系統；反沖管可對排水管與池體連通處進行反吹，防止堵塞問題的發生，保證系統的正常使用。
（發明人：趙樂(lè )滸;王君;唐晶）
