公布日：2022.04.19
申請日：2020.10.15
分類號：C02F9/04(2006.01)I;B01F27/90(2022.01)I;B01F27/191(2022.01)I;B01F27/85(2022.01)I;B01D46/12(2022.01)I;B01D46/64(2022.01)I;C02F103/16(2006.01)N
摘要
本發明公開了酸洗鈍化廢水處理系統，具體涉及廢水處理技術領域，包括反應箱，反應箱的頂部開設有進水口，反應箱的頂部固定連接有石灰管，反應箱的頂部固定安裝有電機，反應箱的內部設置有攪拌軸，反應箱的內部固定安裝有第一濾網，反應箱的一側固定安裝有吸附箱。上述方案，所述吸附箱、沉淀箱和過濾箱達到防止管道造成堵塞，使廢水達到符合標準的效果，通過進料管向沉淀箱中添加凝聚劑，充分反應后凝聚的不溶沉淀物可以通過排渣管排出，有效防止廢水中的沉淀物堆積對排放管道造成堵塞，通過過濾箱中的活性炭過濾網和砂石組成的雙重過濾機制可以將廢水中的高分子物質和膠體微粒有效截留，使廢水達到符合排放的要求。
權利要求書

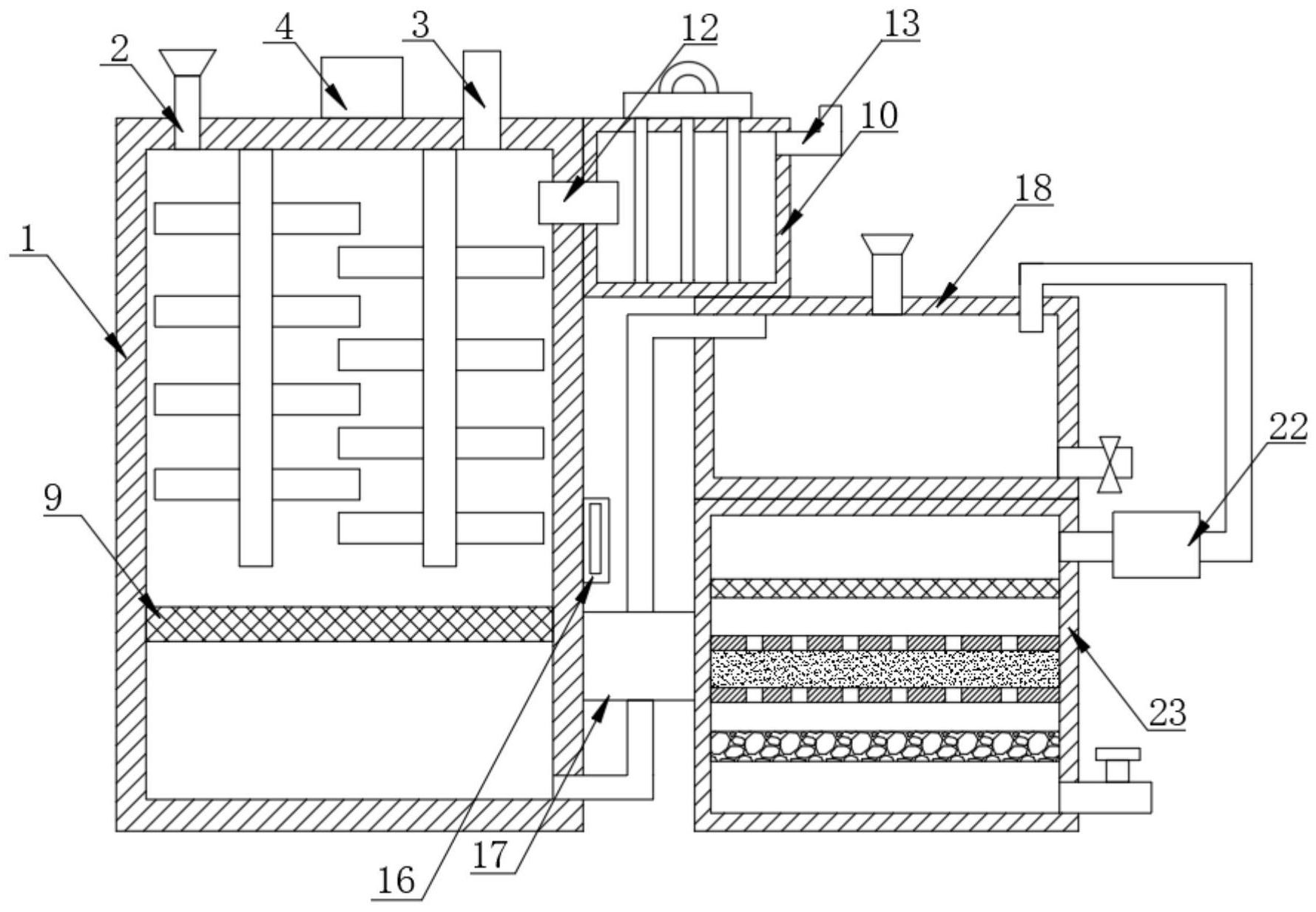

1.酸洗鈍化廢水處理系統，包括反應箱，其特征在于，所述反應箱的頂部開設有進水口，所述反應箱的頂部固定連接有石灰管，所述反應箱的頂部固定安裝有電機，所述反應箱的內部設置有攪拌軸，所述反應箱的內部固定安裝有第一濾網，所述反應箱的一側固定安裝有吸附箱，所述吸附箱的內部固定安裝有活性炭板，所述吸附箱的一側設置有散熱管，所述吸附箱的一側固定連接有排氣管，所述吸附箱的頂部設置有固定板，所述固定板的頂部設置有拉環，所述反應箱的一側設置有PH值測試裝置，所述反應箱的一側固定安裝有第一水泵，所述反應箱的一側設置有沉淀箱，所述沉淀箱的一側設置有第二水泵，所述沉淀箱的底部設置有過濾箱，所述過濾箱的內部焊接有第二濾網，所述過濾箱的內部設置有活性炭過濾網，所述過濾箱的一側固定連接有排水管。
2.根據權利要求1所述的酸洗鈍化廢水處理系統，其特征在于，所述電機焊接固定在所述反應箱的頂部，所述攪拌軸的數量為兩組，兩組所述攪拌軸的外表面均焊接有若干組攪拌葉，兩組所述攪拌軸外表面設置的攪拌葉均相貼設置。
3.根據權利要求1所述的酸洗鈍化廢水處理系統，其特征在于，所述電機的輸出端固定連接有一號齒輪，兩組所述攪拌軸對應電機的一端均固定連接有二號齒輪，所述一號齒輪與兩組二號齒輪嚙合連接。
4.根據權利要求1所述的酸洗鈍化廢水處理系統，其特征在于，所述活性炭板的數量為三個，三個所述過活性炭板均通過螺釘等距分布在所述固定板的底部，且所述固定板與所述拉環螺栓連接。
5.根據權利要求1所述的酸洗鈍化廢水處理系統，其特征在于，所述第一水泵的底部固定連接有進水管，所述進水管與所述反應箱相連通，所述第一水泵的頂部固定連接有出水管，所述出水管與所述沉淀箱相連通。
6.根據權利要求1所述的酸洗鈍化廢水處理系統，其特征在于，所述沉淀箱的頂部固定連接有進料管，所述沉淀箱的一側固定連接有排渣管，且所述排渣管的一側設置有排渣閥門。
7.根據權利要求1所述的酸洗鈍化廢水處理系統，其特征在于，所述過濾箱的內部設置有隔板，所述隔板的數量為兩個，兩個所述隔板之間設置有砂石，且所述隔板的一側開設有若干個等距離分布的透水孔。
發明內容
為了克服現有技術的上述缺陷，本發明的實施例提供酸洗鈍化廢水處理系統，通過設置電機，將廢水經由進水口送入反應箱內，將石灰粉通過石灰管一同送入反應箱內，啟動電機，從而帶動兩組攪拌葉同時轉動，從而能夠使得廢水與石灰粉之間充分接觸，提高石灰粉與廢水中和效果，從而提高廢水與石灰粉的反應速率，通過石灰粉的中和可以提高廢水的PH值，使其PH值達到七左右，從而降低廢水對環境的污染，實用性強，值得推廣，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：酸洗鈍化廢水處理系統，包括反應箱，所述反應箱的頂部開設有進水口，所述反應箱的頂部固定連接有石灰管，所述反應箱的頂部固定安裝有電機，所述反應箱的內部設置有攪拌軸，所述反應箱的內部固定安裝有第一濾網，所述反應箱的一側固定安裝有吸附箱，所述吸附箱的內部固定安裝有活性炭板，所述吸附箱的一側設置有散熱管，所述吸附箱的一側固定連接有排氣管，所述吸附箱的頂部設置有固定板，所述固定板的頂部設置有拉環，所述反應箱的一側設置有PH值測試裝置，所述反應箱的一側固定安裝有第一水泵，所述反應箱的一側設置有沉淀箱，所述沉淀箱的一側設置有第二水泵，所述沉淀箱的底部設置有過濾箱，所述過濾箱的內部焊接有第二濾網，所述過濾箱的內部設置有活性炭過濾網，所述過濾箱的一側固定連接有排水管。
其中，所述電機焊接固定在所述反應箱的頂部，所述攪拌軸的數量為兩組，兩組所述攪拌軸的外表面均焊接有若干組攪拌葉，兩組所述攪拌軸外表面設置的攪拌葉均相貼設置。
其中，所述電機的輸出端固定連接有一號齒輪，兩組所述攪拌軸對應電機的一端均固定連接有二號齒輪，所述一號齒輪與兩組二號齒輪嚙合連接。
其中，所述活性炭板的數量為三個，三個所述過活性炭板均通過螺釘等距分布在所述固定板的底部，且所述固定板與所述拉環螺栓連接。
其中，所述第一水泵的底部固定連接有進水管，所述進水管與所述反應箱相連通，所述第一水泵的頂部固定連接有出水管，所述出水管與所述沉淀箱相連通。
其中，所述沉淀箱的頂部固定連接有進料管，所述沉淀箱的一側固定連接有排渣管，且所述排渣管的一側設置有排渣閥門。
本發明的技術效果和優點：上述方案中，所述反應箱、進水口、石灰管和電機達到提高廢水與石灰粉的反應速率，降低廢水對環境的污染的效果，將廢水經由進水口送入反應箱內，將石灰粉通過石灰管一同送入反應箱內，啟動電機，從而帶動兩組攪拌葉同時轉動，從而能夠使得廢水與石灰粉之間充分接觸，提高石灰粉與廢水中和效果，從而提高廢水與石灰粉的反應速率，通過石灰粉的中和可以提高廢水的PH值，使其PH值達到七左右，從而降低廢水對環境的污染，實用性強，值得推廣；所述吸附箱、沉淀箱和過濾箱達到防止管道造成堵塞，使廢水達到符合標準的效果，通過進料管向沉淀箱中添加凝聚劑，充分反應后凝聚的不溶沉淀物可以通過排渣管排出，有效防止廢水中的沉淀物堆積對排放管道造成堵塞，通過過濾箱中的活性炭過濾網和砂石組成的雙重過濾機制可以將廢水中的高分子物質和膠體微粒有效截留，使廢水達到符合排放的要求。
（發明人：紀倫平;陳大偉）
