公布日：2022.06.10
申請日：2022.04.01
分類號：C02F9/04(2006.01)I;C02F103/16(2006.01)N
摘要
本發明公開了一種鋁合金生產含堿廢水回收工藝及裝置，包括廢堿收集罐、除鋁攪拌反應釜、除鋁藥劑溶解罐、板框壓濾裝置及回收堿收集罐。含堿廢水由堿液收集罐進入除鋁攪拌反應釜；高效除鋁劑投入到藥劑溶解罐內溶解；高效除鋁劑懸濁液與廢堿液在混合反應得到含鋁的固液混合物；固液混合物經板框壓濾得到含鋁廢渣和回收堿；回收堿輸送至收集罐內，經調配后制成新鮮堿液；堿渣作為固廢外運；本發明可實現90％以上堿液回收；本發明的裝置具有結構簡單、占地小、操作簡單的特點。
權利要求書

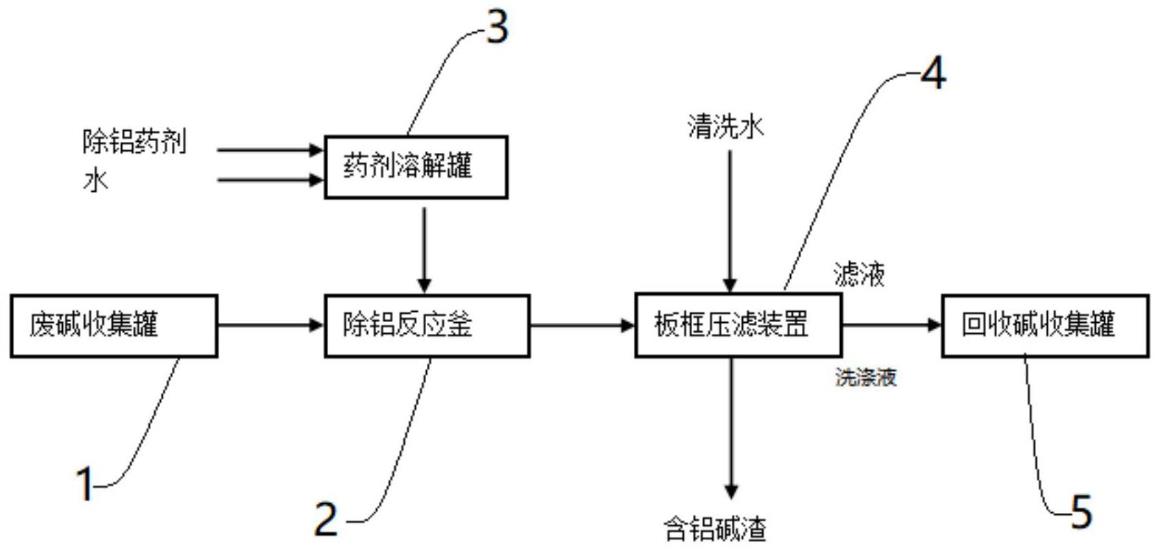

1.一種鋁合金生產含堿廢水回收裝置，其特征在于：包括廢堿收集罐(1)，除鋁反應釜(2)，藥劑溶解罐(3)，板框壓濾裝置(4)及回收堿收集罐(5)，廢堿收集罐(1)通過固定連接有除鋁反應釜(2)，該除鋁反應釜(2)上固定連接有藥劑溶解罐(3)，該藥劑溶解罐(3)上固定開設有藥劑投入口和入水口，該除鋁反應釜(2)上還固定連接有板框壓濾裝置(4)，該板框壓濾裝置(4)上固定連接有高壓進水裝置，該板框壓濾裝置(4)還固定連接有回收堿收集罐(5)。
2.根據權利要求1所述的一種鋁合金生產含堿廢水回收裝置，其特征在于：所述板框壓濾裝置(4)上設有廢料排放口，該廢料排放口下方設有廢料回收裝置。
3.根據權利要求1所述的一種鋁合金生產含堿廢水回收裝置，其特征在于：所述藥劑溶解罐(3)內固定設有攪拌裝置。
4.一種鋁合金生產含堿廢水回收工藝，其特征在于，包括步驟：a.車間內產生的廢堿液移送至廢堿收集罐(1)收集；b.將除鋁藥劑加入至藥劑溶解罐(3)內溶解，并加水，配制成20％的懸濁液；c.將所述步驟a中的廢堿液和所述步驟b中的除鋁藥劑同時投入至除鋁反應釜(2)內，加熱攪拌反應，得到含鋁的固液混合液；d.將所述步驟c得到的固液混合液輸送進入板框壓濾裝置(4)，分離得到含鋁廢渣和濾液，所述板框壓濾裝置(4)帶自動水洗系統，通過自動水洗系統對鋁廢渣進行沖洗，將洗滌液與濾液合并至回收堿收集罐(5)內收集；e.將洗滌液與濾液經調配后制成新鮮堿液返回至車間堿洗，并將分離得到的含鋁堿渣固體收集，作為固廢外運。
5.根據權利要求4所述的一種鋁合金生產含堿廢水回收工藝，其特征在于：所述除鋁藥劑主要包括鈣系氧化物(氧化鈣、氫氧化鈣)、鈉系氧化物(氧化納、過氧化鈉)、鎂系氧化物(氧化鎂、氫氧化鎂)及金屬催化劑(氧化鐵、二氧化硅、二氧化鈦)的組合，其中催化劑占總除鋁藥劑的0.01％～0.5％。
6.根據權利要求4所述的一種鋁合金生產含堿廢水回收工藝，其特征在于：所述除鋁藥劑與鋁離子的投加比例為0.5：1～1.5：1，回收堿中的鋁離子濃度可降至1g/L以下。
7.根據權利要求4所述的一種鋁合金生產含堿廢水回收工藝，其特征在于：所述除鋁藥劑除鋁過程基于的反應原理為：①2NaAlO2+除鋁劑+H2O＝含鋁廢渣復合物+2NaOH②2NaAlO2+3除鋁劑+7H2O＝含鋁廢渣復合物+2NaOH在堿液體系中加入除鋁劑后會(huì )同時存在兩種化學轉化過程競爭關系，其中化學過程①中除鋁劑的消耗量為化學過程②中的1/3，投加的催化劑促進化學過程①的轉化效率，實現投加量低且堿渣量低。
8.根據權利要求4所述的一種鋁合金生產含堿廢水回收工藝，其特征在于：所述除鋁反應釜(2)反應溫度在60～80℃，反應時間在2～4小時。
9.根據權利要求4所述的一種鋁合金生產含堿廢水回收工藝，其特征在于：所述清洗水用量與廢堿液的比例為0.1～1。
發明內容
本發明的主要目的在于提供了一種鋁合金生產含堿廢水回收工藝及裝置，具有藥劑投加量低、產泥量少的優點，實現高效堿回收。
為實現上述目的，本發明采取的技術方案為：
一種鋁合金生產含堿廢水回收裝置，包括廢堿收集罐，除鋁反應釜，藥劑溶解罐，板框壓濾裝置及回收堿收集罐，廢堿收集罐通過固定連接有除鋁反應釜，該除鋁反應釜上固定連接有藥劑溶解罐，該藥劑溶解罐上固定開設有藥劑投入口和入水口，該除鋁反應釜上還固定連接有板框壓濾裝置，該板框壓濾裝置上固定連接有高壓進水裝置，該板框壓濾裝置還固定連接有回收堿收集罐。
進一步的，所述板框壓濾裝置上設有廢料排放口，該廢料排放口下方設有廢料回收裝置。
進一步的，所述藥劑溶解罐內固定設有攪拌裝置。
一種鋁合金生產含堿廢水回收工藝，包括步驟：
a.車間內產生的廢堿液移送至廢堿收集罐收集；
b.將除鋁藥劑加入至藥劑溶解罐內溶解，并加水，配制成20％的懸濁液；
c.將所述步驟a中的廢堿液和所述步驟b中的除鋁藥劑同時投入至除鋁反應釜內，加熱攪拌反應，得到含鋁的固液混合液；
d.將所述步驟c得到的固液混合液輸送進入板框壓濾裝置，分離得到含鋁廢渣和濾液，所述板框壓濾裝置帶自動水洗系統，通過自動水洗系統對鋁廢渣進行沖洗，將洗滌液與濾液合并至回收堿收集罐內收集；
e.將洗滌液與濾液經調配后制成新鮮堿液返回至車間堿洗，并將分離得到的含鋁堿渣固體收集，作為固廢外運。
進一步的，所述除鋁藥劑主要包括鈣系氧化物(氧化鈣、氫氧化鈣)、鈉系氧化物(氧化納、過氧化鈉)、鎂系氧化物(氧化鎂、氫氧化鎂)及金屬催化劑(氧化鐵、二氧化硅、二氧化鈦)的組合，其中催化劑占總除鋁藥劑的0.01％～0.5％。
進一步的，所述除鋁藥劑與鋁離子的投加比例為0.5：1～1.5：1，回收堿中的鋁離子濃度可降至1g/L以下。
進一步的，所述除鋁藥劑除鋁過程基于的反應原理為：
①2NaAlO2+除鋁劑+H2O＝含鋁廢渣復合物+2NaOH
②2NaAlO2+3除鋁劑+7H2O＝含鋁廢渣復合物+2NaOH
在堿液體系中加入除鋁劑后會(huì )同時存在兩種化學轉化過程競爭關系，其中化學過程①中除鋁劑的消耗量為化學過程②中的1/3，投加的催化劑促進化學過程①的轉化效率，實現投加量低且堿渣量低。
進一步的，所述除鋁反應釜反應溫度在60～80℃，反應時間在2～4小時。
進一步的，所述清洗水用量與廢堿液的比例為0.1～1。
由于上述技術方案運用，本發明具有的有益效果為：
實現90％以上的堿液回收，節省車間堿洗系統的藥劑成本；
降低除鋁劑的投加量，減少除鋁廢渣產生量；
該裝置具有設備投資少，占地小，操作簡單及維護方便的特點。
（發明人：金艷;李麗;孫端磊;許峰;谷言賀;馬智杰;范叢峰;曹志軍）
