公布日：2023.06.30
申請日：2023.04.21
分類號：C02F9/00(2023.01)I;C02F3/00(2023.01)N;C02F3/28(2023.01)N;C02F3/30(2023.01)N
摘要
本發明公開了一種兼氧MBR一體化污水處理設備，包括：依次連接的缺氧池、兼氧池、MBR池和清水池，以及連接于缺氧池、兼氧池、MBR池和清水池底部的污泥池；缺氧池內設置有布水管和固定床填料，兼氧池內設置有球形懸浮填料，MBR池內安裝有用于安裝MBR膜架，MBR池內壁之間設置有MBR膜架的膜架槽，且膜架槽內設有用于減少MBR膜架沖擊的減震單元。本發明將缺氧池、兼氧池、MBR池、清水池和污泥池集成為一體，形成缺氧‑兼氧‑MBR一體化污水處理模式，有效降解廢水中有機物，提高了污水處理效果，保證設備的出水水質，避免產生環境污染，并且通過設置減震單元，有效減少MBR膜架在污水流經過程和沖洗過程中水壓產生的沖擊，避免MBR膜的膜絲發生破損，降低維護成本。
權利要求書

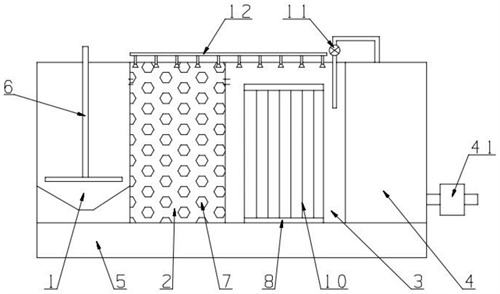

1.一種兼氧MBR一體化污水處理設備，其特征在于，包括：依次連接的缺氧池(1)、兼氧池(2)、MBR池(3)和清水池(4)，以及連接于缺氧池(1)、兼氧池(2)、MBR池(3)和清水池(4)底部的污泥池(5)；缺氧池(1)內設置有布水管(6)和固定床填料，兼氧池(2)內設置有球形懸浮填料(7)，MBR池(3)內安裝有MBR膜架(8)，MBR池(3)內壁之間設置有用于安裝MBR膜架(8)的膜架槽(9)，且膜架槽(9)內設有用于減少MBR膜架(8)沖擊的減震單元。
2.根據權利要求1所述的一種兼氧MBR一體化污水處理設備，其特征在于，MBR膜架(8)內陣列安裝有多個MBR膜(10)，MBR池(3)頂端連接有抽吸泵(11)，抽吸泵(11)將污水由靠近兼氧池(3)的一側，經過MBR膜(10)后抽出至清水池(4)內。
3.根據權利要求1所述的一種兼氧MBR一體化污水處理設備，其特征在于，缺氧池(1)用于對污水進行反硝化反應及缺氧降解，兼氧池(2)用于降解污水中的有機物及進行同步硝化反硝化反應，MBR池(3)用于去除污水中的活性污泥，清水池(4)用于收集MBR池(3)處理后的污水，污泥池(5)用于收集各反應池內沉降的污泥。
4.根據權利要求1所述的一種兼氧MBR一體化污水處理設備，其特征在于，還包括：曝氣管(12)，曝氣管(12)連接于兼氧池(2)和MBR池(3)內，曝氣管(12)產生的氣泡使兼氧池(2)內的球形懸浮填料(7)處于流化狀態，增加MBR池(3)內污水的流動性，并將MBR膜(10)表面的污泥吹落。
5.根據權利要求1所述的一種兼氧MBR一體化污水處理設備，其特征在于，清水池(4)的出水端與水質檢測儀(41)連接。
6.根據權利要求1所述的一種兼氧MBR一體化污水處理設備，其特征在于，減震單元包括連接于膜架槽(9)左側的減震桿組和右側的減震座(13)，減震座(13)包括：腔體一(14)，腔體一(14)水平開設于減震座(13)靠近膜架槽(9)的一側，腔體一(14)內滑動連接有活塞(141)，活塞(141)左側連接有延伸出減震座(13)的壓桿(142)，壓桿(142)與MBR膜架(8)右側的限位孔(81)抵接，腔體一(14)右側頂端通過連通管路一與MBR池(3)連通，且連通管路一上設置有單向進水閥；腔體二(15)，腔體二(15)為環形腔體，腔體二(15)連通于腔體一(14)右側，腔體二(15)側端通過連通管路二與MBR池(3)連通，且連通管路二上設置有單向出水閥。
7.根據權利要求6所述的一種兼氧MBR一體化污水處理設備，其特征在于，腔體二(15)內滑動連接有連通塊(16)，連通塊(16)頂端和底端與腔體二(15)內壁密封設置，連通塊(16)內開設有連通管路三(17)，且連通管路三(17)的第一端穿設連通塊(16)左端與腔體二(15)左側連通，連通管路三(17)的第二端穿設連通塊(16)頂端設置，腔體二(15)內設置有限位肩。
8.根據權利要求7所述的一種兼氧MBR一體化污水處理設備，其特征在于，減震座(13)還包括：擋塊(18)，擋塊(18)連接于腔體二(15)內壁，且擋塊(18)上開設有通孔(19)；彎桿(20)，彎桿(20)滑動設置于通孔(19)內，且彎桿(20)一端與連通塊(16)連接，彎桿(20)上套設有彈簧一(21)且彈簧一(21)連接于擋塊(18)和連通塊(16)之間，彎桿(20)另一端內側連接有卡齒；齒輪(22)，齒輪(22)通過轉軸一(23)轉動連接于腔體二(15)一側，齒輪(22)與卡齒嚙合連接。
9.根據權利要求8所述的一種兼氧MBR一體化污水處理設備，其特征在于，減震桿組包括：支桿一(24)，支桿一(24)通過轉軸二(25)連接于膜架槽(9)左側，轉軸二(25)通過帶輪傳動與轉軸一(23)連接；支桿二(26)，支桿二(26)套設于支桿一(24)頂端，且支桿二(26)內壁連接有擋板(27)，擋板(27)和支桿一(24)端部之間連接有彈簧二(28)；MBR膜架(8)左側開設有限位槽(82)，支桿二(26)轉動后卡接于限位槽(82)內，限位槽(82)頂端設置有弧形過渡面。
10.根據權利要求9所述的一種兼氧MBR一體化污水處理設備，其特征在于，支桿一(24)端部連接有敲擊桿(29)，敲擊桿(29)穿過彈簧二(28)和擋板(27)中心，且敲擊桿(29)另一端與支桿二(26)的端部滑動連接。
發明內容
在發明內容部分中引入了一系列簡化形式的概念，這將在具體實施方式部分中進一步詳細說明。本發明的發明內容部分并不意味著要試圖限定出所要求保護的技術方案的關鍵特征和必要技術特征，更不意味著試圖確定所要求保護的技術方案的保護范圍。
為至少部分地解決上述問題，本發明提供了一種兼氧MBR一體化污水處理設備，包括：
依次連接的缺氧池、兼氧池、MBR池和清水池，以及連接于缺氧池、兼氧池、MBR池和清水池底部的污泥池；
缺氧池內設置有布水管和固定床填料，兼氧池內設置有球形懸浮填料，MBR池內安裝有MBR膜架，MBR池內壁之間設置有用于安裝MBR膜架的膜架槽，且膜架槽內設有用于減少MBR膜架沖擊的減震單元。
優選的是，MBR膜架內陣列安裝有多個MBR膜，MBR池頂端連接有抽吸泵，抽吸泵將污水由靠近兼氧池的一側，經過MBR膜后抽出至清水池內。
優選的是，缺氧池用于對污水進行反硝化反應及缺氧降解，兼氧池用于降解污水中的有機物及進行同步硝化反硝化反應，MBR池用于去除污水中的活性污泥，清水池用于收集MBR池處理后的污水，污泥池用于收集各反應池內沉降的污泥。
優選的是，所述一種兼氧MBR一體化污水處理設備，還包括：曝氣管，曝氣管連接于兼氧池和MBR池內，曝氣管產生的氣泡使兼氧池內的球形懸浮填料處于流化狀態，增加MBR池內污水的流動性，并將MBR膜表面的污泥吹落。
優選的是，清水池的出水端與水質檢測儀連接。
優選的是，減震單元包括連接于膜架槽左側的減震桿組和右側的減震座，減震座包括：
腔體一，腔體一水平開設于減震座靠近膜架槽的一側，腔體一內滑動連接有活塞，活塞左側連接有延伸出減震座的壓桿，壓桿與MBR膜架右側的限位孔抵接，腔體一右側頂端通過連通管路一與MBR池連通，且連通管路一上設置有單向進水閥；
腔體二，腔體二為環形腔體，腔體二連通于腔體一右側，腔體二側端通過連通管路二與MBR池連通，且連通管路二上設置有單向出水閥。
優選的是，腔體二內滑動連接有連通塊，連通塊頂端和底端與腔體二內壁密封設置，連通塊內開設有連通管路三，且連通管路三的第一端穿設連通塊左端與腔體二左側連通，連通管路三的第二端穿設連通塊頂端設置，腔體二內設置有限位肩。
優選的是，減震座還包括：
擋塊，擋塊連接于腔體二內壁，且擋塊上開設有通孔；
彎桿，彎桿滑動設置于通孔內，且彎桿一端與連通塊連接，彎桿上套設有彈簧一且彈簧一連接于擋塊和連通塊之間，彎桿另一端內側連接有卡齒；
齒輪，齒輪通過轉軸一轉動連接于腔體二一側，齒輪與卡齒嚙合連接。
優選的是，減震桿組包括：
支桿一，支桿一通過轉軸二連接于膜架槽左側，轉軸二通過帶輪傳動與轉軸一連接；
支桿二，支桿二套設于支桿一頂端，且支桿二內壁連接有擋板，擋板和支桿一端部之間連接有彈簧二；
MBR膜架左側開設有限位槽，支桿二轉動后卡接于限位槽內，限位槽頂端設置有弧形過渡面。
優選的是，支桿一端部連接有敲擊桿，敲擊桿穿過彈簧二和擋板中心，且敲擊桿另一端與支桿二的端部滑動連接。
優選的是，減震座上設置有預壓?jiǎn)卧�，預壓?jiǎn)卧ǎ?/span>
轉軸三，轉軸三連接于減震座中心；
軸套，軸套轉動設置于轉軸三外側，且軸套與轉軸三之間連接有扭簧，軸套兩側分別連接有轉桿一和轉桿二，轉桿一與擋塊連接；
滑塊，滑塊滑動連接于轉桿二上，且滑塊與軸套之間連接有彈簧三；
導向槽，導向槽開設于減震座上，滑塊側端的滾輪滑動于導向槽內，導向槽包括首尾相接的第一槽段和第二槽段，第一槽段第一端的深度小于第二端的深度，第一槽段第二端與第二槽段第一端連接處設置有彎折段，第二槽段第二端的深度小于第一槽段第一端的深度。
相比現有技術，本發明至少包括以下有益效果：
本發明提供的一種兼氧MBR一體化污水處理設備，將缺氧池、兼氧池、MBR池、清水池和污泥池集成為一體，形成缺氧-兼氧-MBR一體化污水處理模式，可用于工業廢水、生活污水和醫療廢水的處理，能夠有效降解廢水中有機物，提高了污水處理效果，保證設備的出水水質，避免產生環境污染，并且通過設置減震單元，有效減少MBR膜架在污水流經過程和沖洗過程中水壓產生的沖擊，避免MBR膜的膜絲發生破損，降低維護成本。
（發明人：吳剛;張棣;李冬）
