公布日：2023.06.23
申請日：2021.12.21
分類號：C02F3/08(2006.01)I
摘要
本發明提供一種低碳氮比污水去總氮生物膜轉盤裝置，其包括：接觸反應槽、多個生物轉盤、轉軸和曝氣管，所述轉軸穿設于每一個生物轉盤中心，且帶動生物轉盤旋轉，所述曝氣管設置于接觸反應槽底部，所述接觸反應槽內裝有污水，每一個生物轉盤一部分浸沒在污水中。本發明的轉盤可以形成自養脫氮菌掛膜；提升脫氮效率；節省占地面積；掛膜性能好。
權利要求書

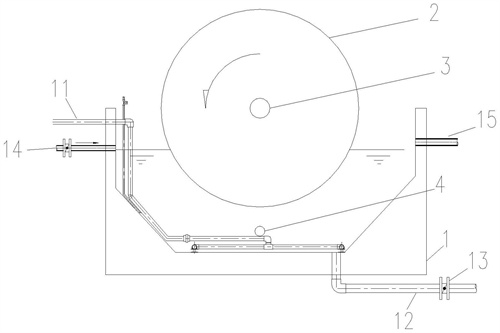

1.一種低碳氮比污水去總氮生物膜轉盤裝置，其特征在于，包括：接觸反應槽、多個生物轉盤、轉軸和曝氣管，所述轉軸穿設于每一個生物轉盤中心，且帶動生物轉盤旋轉，所述曝氣管設置于接觸反應槽底部，所述接觸反應槽內裝有污水，每一個生物轉盤一部分浸沒在污水中。
2.如權利要求1所述的低碳氮比污水去總氮生物膜轉盤裝置，其特征在于，所述接觸反應槽由鋼板焊制或由鋼筋混凝土制成。
3.如權利要求1所述的低碳氮比污水去總氮生物膜轉盤裝置，其特征在于，多個生物轉盤的數量為至少2個；每一個生物轉盤面積的20％～40％浸沒在所述接觸反應槽內的污水中，另一部分暴露在空氣中。
4.如權利要求1所述的低碳氮比污水去總氮生物膜轉盤裝置，其特征在于，所述生物轉盤的形狀為平板、凹凸板、波紋板、蜂窩、網狀板或組合板；所述組合板是所述平板、凹凸板、波紋板、蜂窩、網狀板形狀的組合，所述生物轉盤的外緣形狀為網形、多角形或圓筒形。
5.如權利要求1所述的低碳氮比污水去總氮生物膜轉盤裝置，其特征在于，所述生物轉盤的直徑為2m～3m，生物轉盤的厚度1mm～15mm。
6.如權利要求1所述的低碳氮比污水去總氮生物膜轉盤裝置，其特征在于，所述生物轉盤材質為聚丙烯、聚乙烯、聚氯乙烯、聚苯乙烯或不飽和樹脂。
7.如權利要求5所述的低碳氮比污水去總氮生物膜轉盤裝置，其特征在于，每?jì)蓚�(gè)生物轉盤之間的間距約為30mm；在所述接觸反應槽的進水端每?jì)蓚�(gè)生物轉盤之間的間距為25～35mm，在所述接觸反應槽的出水端每?jì)蓚�(gè)生物轉盤之間為10～20mm。
8.如權利要求1所述的低碳氮比污水去總氮生物膜轉盤裝置，其特征在于，所述曝氣管設置在浸沒污水中的生物轉盤底部200mm處，所述曝氣管上安裝電磁閥。
9.如權利要求1所述的低碳氮比污水去總氮生物膜轉盤裝置，其特征在于，所述接觸反應槽內設置有排泥裝置、放空管和閥門；所述接觸反應槽兩側分別設有進水管和出水管。
10.如權利要求1所述的低碳氮比污水去總氮生物膜轉盤裝置，其特征在于，所述轉軸的中心高出所述接觸反應槽內污水面至少150mm，所述轉軸的轉速為0.8r/min～3.0r/min。
發明內容
本發明所要解決的技術問題在于，針對現有技術的不足提供一種種低碳氮比污水去總氮生物膜轉盤裝置。
本發明所要解決的技術問題是通過如下技術方案實現的：
一種低碳氮比污水去總氮生物膜轉盤裝置，包括：接觸反應槽、多個生物轉盤、轉軸和曝氣管，所述轉軸穿設于每一個生物轉盤中心，且帶動生物轉盤旋轉，所述曝氣管設置于接觸反應槽底部，所述接觸反應槽內裝有污水，每一個生物轉盤一部分浸沒在污水中。
進一步，所述接觸反應槽由鋼板焊制或由鋼筋混凝土制成。
進一步，多個生物轉盤的數量為至少2個；每一個生物轉盤面積的20％～40％浸沒在所述接觸反應槽內的污水中，另一部分暴露在空氣中。
進一步，所述生物轉盤的形狀為平板、凹凸板、波紋板、蜂窩、網狀板或組合板；所述組合板是所述平板、凹凸板、波紋板、蜂窩、網狀板形狀的組合，所述生物轉盤的外緣形狀為網形、多角形或圓筒形。
進一步，所述生物轉盤的直徑為2m～3m，生物轉盤的厚度1mm～15mm。
進一步，所述生物轉盤材質為聚丙烯、聚乙烯、聚氯乙烯、聚苯乙烯或不飽和樹脂(玻璃鋼)。
進一步，每?jì)蓚�(gè)所述生物轉盤之間的間距為30mm，在所述接觸反應槽的進水端每?jì)蓚�(gè)生物轉盤之間的間距為25～35mm，在所述接觸反應槽的出水端每?jì)蓚�(gè)生物轉盤之間為10～20mm。
進一步，所述曝氣管設置在浸沒污水中的生物轉盤底部200mm處，所述曝氣管上安裝電磁閥。
進一步，所述接觸反應槽內設置有排泥裝置、放空管和閥門；所述排泥裝置定期將反應槽內積泥排出，所述放空管便于檢修時將反應槽內的水放空，所述閥門可以關閉進水管路。所述接觸反應槽兩側分別設有進水管和出水管。
進一步，所述轉軸的中心高出所述接觸反應槽內污水面至少150mm，且在驅動裝置機驅動下，經減速傳動裝置帶動轉軸進行旋轉，所述轉軸的轉速為0.8r/min～3.0r/min。
本發明的有益效果：增加自養脫氮菌掛膜；提升脫氮效率；節省占地面積；掛膜性能好。
（發明人：王衛;曹寧;劉彬;商文秀;王亞?wèn)|;蘆艷平;果長軍;余正學）
