公布日：2023.06.30
申請日：2023.04.17
分類號：C02F3/30(2023.01)I
摘要
本發明提供一種地埋式微動力生活污水處理設備，涉及污水處理領域。該地埋式微動力生活污水處理設備，包括底座，所述底座上部一側固定連接有缺氧倉，所述底座上部另一側固定連接有曝氣倉，所述缺氧倉內部下側設置有輸送機構，所述曝氣倉內部設置有排渣機構，所述底座內部右側固定連接有電機，所述排渣機構包括轉桿和進料倉，所述轉桿下端固定連接在電機輸出端，所述轉桿外周中部固定連接有螺旋葉片，所述轉桿外周上部固定連接有刮板。通過排渣機構和輸送機構的配合，使得微動力生活污水處理設備能夠便捷高效地將污水中的泥沙分離出設備，同時能夠不需要額外安裝輸送泵進行污水的轉移，降低設備的生產成本。
權利要求書

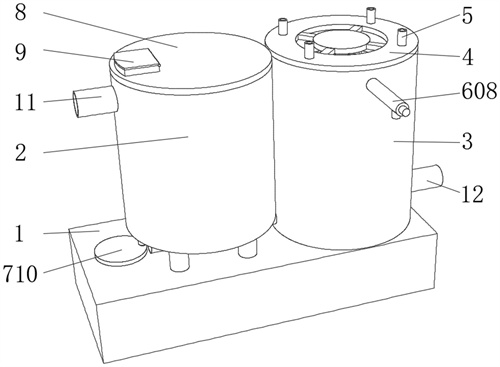

1.一種地埋式微動力生活污水處理設備，包括底座(1)，其特征在于，所述底座(1)上部一側固定連接有缺氧倉(2)，所述底座(1)上部另一側固定連接有曝氣倉(3)，所述缺氧倉(2)內部下側設置有輸送機構(7)，所述曝氣倉(3)內部設置有排渣機構(6)，所述底座(1)內部右側固定連接有電機(13)；所述排渣機構(6)包括轉桿(601)和進料倉(603)，所述轉桿(601)下端固定連接在電機(13)輸出端，所述轉桿(601)外周中部固定連接有螺旋葉片(602)，所述轉桿(601)外周上部固定連接有刮板(607)，所述進料倉(603)固定連接在曝氣倉(3)內底壁中部，所述進料倉(603)上部固定連接有濾筒(604)，所述濾筒(604)上部固定連接有凸板(606)，所述凸板(606)上部固定連接有隔離殼(605)，所述隔離殼(605)前側固定連接有絞龍輸送機(608)。
2.根據權利要求1所述的一種地埋式微動力生活污水處理設備，其特征在于，所述曝氣倉(3)上部固定連接有缺口平臺(4)，所述缺口平臺(4)內部邊緣固定連接有四個曝氣管(5)，所述曝氣管(5)下部設置在曝氣倉(3)內部，所述隔離殼(605)上部固定連接在缺口平臺(4)下部。
3.根據權利要求1所述的一種地埋式微動力生活污水處理設備，其特征在于，所述缺氧倉(2)左側固定連接有進水口(11)，所述缺氧倉(2)上部固定連接有端蓋(8)，所述缺氧倉(2)上部?jì)缺诠潭ㄟB接有格柵井(9)，所述格柵井(9)內部下側固定連接有阻攔格柵(10)，所述格柵井(9)和進水口(11)內部連通，所述曝氣倉(3)右側下部固定連接有出水口(12)，所述出水口(12)內部設置有電磁閥，所述進水口(11)內部設置有電磁閥。
4.根據權利要求1所述的一種地埋式微動力生活污水處理設備，其特征在于，所述螺旋葉片(602)外周邊緣和濾筒(604)內壁相貼合，所述螺旋葉片(602)外周下側設置在進料倉(603)內部，所述螺旋葉片(602)外周上側設置在凸板(606)中部上側，所述刮板(607)下部和凸板(606)上部相貼合。
5.根據權利要求1所述的一種地埋式微動力生活污水處理設備，其特征在于，所述轉桿(601)上端轉動連接在缺口平臺(4)中部下側，所述轉桿(601)外周下側貫穿曝氣倉(3)底部轉動連接在底座(1)上部?jì)缺�，所述絞龍輸送機(608)中部外周固定連接在曝氣倉(3)前側內壁。
6.根據權利要求1所述的一種地埋式微動力生活污水處理設備，其特征在于，所述輸送機構(7)包括泥斗(701)，所述泥斗(701)固定連接在缺氧倉(2)內部下側，所述泥斗(701)下部固定連接有進料管(702)，所述進料管(702)中部設置有單向閥一(703)，所述進料管(702)下端固定連接有缸體(706)，所述缸體(706)右端固定連接有輸送管(704)，所述輸送管(704)左側設置有單向閥二(705)，所述缸體(706)內部左側滑動連接有活塞(707)，所述底座(1)內部左側轉動連接有支撐軸(15)，所述支撐軸(15)上端貫穿底座(1)上部?jì)缺诠潭ㄟB接有轉盤(710)，所述轉盤(710)上部邊緣固定連接有連接軸(709)，所述連接軸(709)和活塞(707)之間設置有連接桿(708)。
7.根據權利要求6所述的一種地埋式微動力生活污水處理設備，其特征在于，所述支撐軸(15)外周上部固定連接有從動帶輪(16)，所述轉桿(601)下端固定連接有主動帶輪(14)，所述主動帶輪(14)和從動帶輪(16)之間通過皮帶相連。
8.根據權利要求6所述的一種地埋式微動力生活污水處理設備，其特征在于，所述連接桿(708)一端鉸鏈連接在活塞(707)左側中部，所述連接桿(708)另一端轉動連接在連接軸外周。
9.根據權利要求6所述的一種地埋式微動力生活污水處理設備，其特征在于，所述輸送管(704)右端貫穿曝氣倉(3)左側內壁固定連接在進料倉(603)左側，所述進料倉(603)和進料管(702)之間依次通過輸送管(704)和缸體(706)連通。
10.根據權利要求6所述的一種地埋式微動力生活污水處理設備，其特征在于，所述活塞(707)右側設置在進料管(702)下部左側，所述缸體(706)外周固定連接在缺氧倉(2)下部?jì)蓚戎g。
發明內容
針對現有技術的不足，本發明提供了一種地埋式微動力生活污水處理設備，解決了無法便捷高效地將污水和泥沙分離與生產制造成本較大的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種地埋式微動力生活污水處理設備，包括底座，所述底座上部一側固定連接有缺氧倉，所述底座上部另一側固定連接有曝氣倉，所述缺氧倉內部下側設置有輸送機構，所述曝氣倉內部設置有排渣機構，所述底座內部右側固定連接有電機；
所述排渣機構包括轉桿和進料倉，所述轉桿下端固定連接在電機輸出端，所述轉桿外周中部固定連接有螺旋葉片，所述轉桿外周上部固定連接有刮板，所述進料倉固定連接在曝氣倉內底壁中部，所述進料倉上部固定連接有濾筒，所述濾筒上部固定連接有凸板，所述凸板上部固定連接有隔離殼，所述隔離殼前側固定連接有絞龍輸送機。
優選的，所述曝氣倉上部固定連接有缺口平臺，所述缺口平臺內部邊緣固定連接有四個曝氣管，所述曝氣管下部設置在曝氣倉內部，所述隔離殼上部固定連接在缺口平臺下部。
優選的，所述缺氧倉左側固定連接有進水口，所述缺氧倉上部固定連接有端蓋，所述缺氧倉上部?jì)缺诠潭ㄟB接有格柵井，所述格柵井內部下側固定連接有阻攔格柵，所述格柵井和進水口內部連通，所述曝氣倉右側下部固定連接有出水口，所述出水口內部設置有電磁閥，所述進水口內部設置有電磁閥。
優選的，所述螺旋葉片外周邊緣和濾筒內壁相貼合，所述螺旋葉片外周下側設置在進料倉內部，所述螺旋葉片外周上側設置在凸板中部上側，所述刮板下部和凸板上部相貼合。
優選的，所述轉桿上端轉動連接在缺口平臺中部下側，所述轉桿外周下側貫穿曝氣倉底部轉動連接在底座上部?jì)缺�，所述絞龍輸送機中部外周固定連接在曝氣倉前側內壁。
優選的，所述輸送機構包括泥斗，所述泥斗固定連接在缺氧倉內部下側，所述泥斗下部固定連接有進料管，所述進料管中部設置有單向閥一，所述進料管下端固定連接有缸體，所述缸體右端固定連接有輸送管，所述輸送管左側設置有單向閥二，所述缸體內部左側滑動連接有活塞，所述底座內部左側轉動連接有支撐軸，所述支撐軸上端貫穿底座上部?jì)缺诠潭ㄟB接有轉盤，所述轉盤上部邊緣固定連接有連接軸，所述連接軸和活塞之間設置有連接桿。
優選的，所述支撐軸外周上部固定連接有從動帶輪，所述轉桿下端固定連接有主動帶輪，所述主動帶輪和從動帶輪之間通過皮帶相連。
優選的，所述連接桿一端鉸鏈連接在活塞左側中部，所述連接桿另一端轉動連接在連接軸外周。
優選的，所述輸送管右端貫穿曝氣倉左側內壁固定連接在進料倉左側，所述進料倉和進料管之間依次通過輸送管和缸體連通。
優選的，所述活塞右側設置在進料管下部左側，所述缸體外周固定連接在缺氧倉下部?jì)蓚戎g。
工作原理：污水通過進水口進入缺氧倉的內部，隨后污水在缺氧倉內部進行厭氧處理，使得污水中的物質水解酸化，隨后啟動電機使其帶動轉桿轉動，從而通過兩個帶輪的傳動帶動支撐軸轉動，進而使得轉盤會(huì )帶動連接軸做圓周運動，通過連接軸和連接桿的配合拉動活塞在缸體內部往復移動，當活塞向左移動時，缺氧倉內部水解酸化的污水會(huì )從進料管和單向閥一抽入缸體內部，當活塞向右移動時，缸體內部的污水會(huì )被活塞推動并穿過單向閥二進入輸送管內部，隨后污水會(huì )進入進料倉內部，隨著活塞的不斷往復移動，污水會(huì )不斷的進入進料倉，并向上從濾筒滲入曝氣倉內部，而污水中的泥沙會(huì )被濾筒阻攔并被轉動的螺旋葉片不斷地向上輸送，使得泥沙和污水快速的分離，隨后泥沙會(huì )被輸送至凸板的上部，并順著凸板中部的斜坡滑落，同時轉動的刮板會(huì )將泥沙不斷地刮動，使得泥沙通過離心力的作用緊貼隔離殼的內壁，并進入絞龍輸送機內部被輸送出設備，而此時曝氣倉內部的污水會(huì )通過曝氣管的曝氣快速地進行好氧反應，通過和污水中水解酸化物質配合將污水中的有機物降解凈化。
本發明提供了一種地埋式微動力生活污水處理設備。具備以下有益效果：
1、本發明通過排渣機構和電機的配合，厭氧處理過的污水在進入曝氣倉時，能夠快速地將污水和其內部的泥沙進行分離，并將泥沙排出設備，使得微動力生活污水處理設備能夠便捷高效地將污水中的泥沙分離出設備。
2、本發明通過輸送機構和電機的配合，通過活塞的往復移動快速地將厭氧倉內的污水和泥沙輸送至曝氣倉內，從而將厭氧處理后的污水便捷地輸送至曝氣倉進行降解和凈化，使得微動力生活污水處理設備能夠不需要額外安裝輸送泵進行污水的轉移，降低設備的生產成本。
（發明人：曹學軍）
