公布日：2022.11.04
申請日：2022.08.25
分類號：C02F1/72(2006.01)I;C05F17/90(2020.01)I;C05G3/80(2020.01)I;C05G5/20(2020.01)I;C02F101/30(2006.01)N
摘要

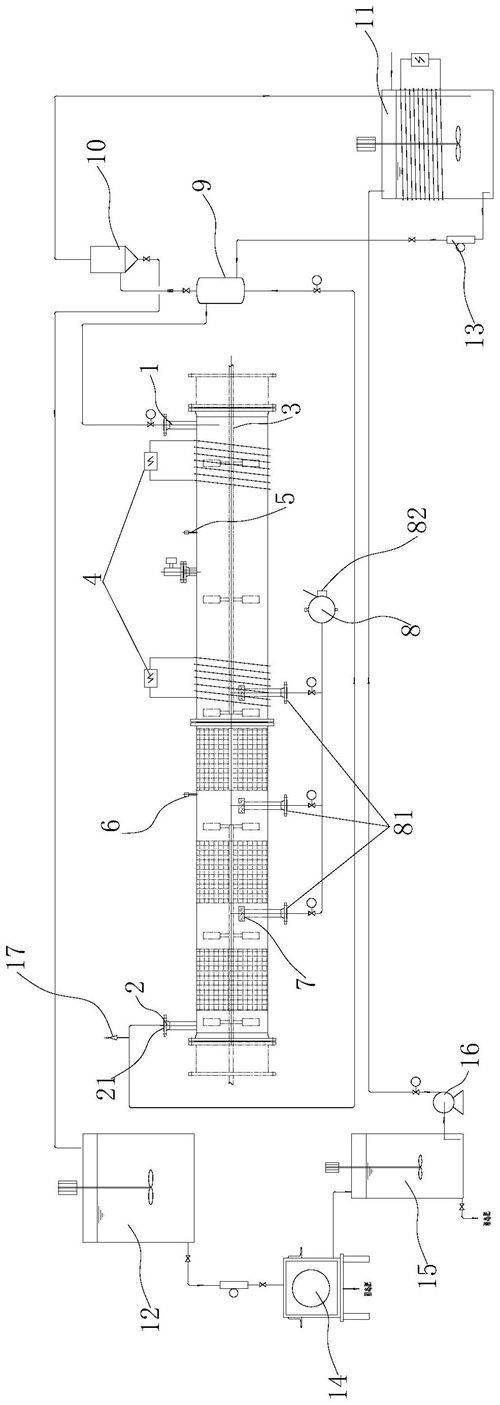

本發明屬于有機廢物處理技術領域，并具體公開了一種處理中小規模有機廢物的可控濕式催化氧化推流式紊態管式反應系統，包括管式反應器，所述管式反應器處理有機廢物的合適規模為30-150噸/天，所述管式反應器的內部直徑與高度的比值≤1:5，立式或臥式放置。本發明可以用于①高濃度有機廢水的處理；②有機污泥無害化處理；③畜禽糞污資源化利用；④餐廚垃圾資源化利用；⑤農業生產有機固廢資源化利用。以上有機廢物可以進行單一處理，也可以多種有機廢物綜合處理，適用范圍廣。
權利要求書
1.一種熱量回收的污泥直接干化系統，其特征在于，包括：干化部分，所述干化部分包括污泥預熱器、污泥造粒成型機和污泥干化機，所述污泥預熱器包括空氣側和污泥側，所述污泥預熱器的污泥側的入口與污泥進口連通，所述污泥預熱器污泥側的出口與所述污泥造粒成型機的進口連通，所述污泥造粒成型機的出口與所述污泥干化機的進口連通，所述污泥干化機設置有污泥出口；熱量回收部分，所述熱量回收部分包括除塵器、蒸發器、汽水分離器、尾氣風機和空氣加熱器，所述除塵器的入口與所述污泥干化機連通，所述除塵器的出口與所述蒸發器的入口連通，所述蒸發器的出口與所述汽水分離器的入口連通，所述汽水分離器的出口與所述尾氣風機的入口相連通，所述汽水分離器將液體排出，所述汽水分離器將氣體輸送至尾氣風機，所述尾氣風機的出口與所述空氣加熱器的入口連通，所述空氣加熱器的出口與所述污泥干化機的進氣口連通，在所述空氣加熱器和所述污泥干化機之間設置有調壓閥。
2.根據權利要求1所述的一種熱量回收的污泥直接干化系統，其特征在于，所述汽水分離器上設置有排污水泵。
3.根據權利要求1所述的一種熱量回收的污泥直接干化系統，其特征在于，所述蒸發器與所述污泥預熱器連通，用于將所述蒸發器產生的蒸汽輸送到所述污泥預熱器。
4.根據權利要求3所述的一種熱量回收的污泥直接干化系統，其特征在于，所述蒸發器的出口與所述空氣加熱器的入口連通，所述蒸發器的出口與所述空氣加熱器的入口之間設置有蒸汽壓縮機，所述空氣加熱器的出口與所述蒸發器的入口連通。
5.一種熱量回收的污泥直接干化工藝，其特征在于，所述干化工藝采用上述權利要求1-4任一項的所述干化系統，所述干化工藝包括以下步驟：步驟一：將溫度為t1污泥送入污泥預熱器進行預熱，預熱至污泥溫度升為t2；步驟二：將溫度為t2的污泥送入污泥造粒成型機塑造成規則形狀；步驟三：加入溫度為t4的熱干空氣對溫度為t2的污泥送入污泥干化機進行干化，污泥溫度達到t3后將污泥自污泥干化機中排出；步驟四：污泥干化機中溫度為t4的熱空氣完成干燥工作后，由于干熱空氣跟溫度為t2的濕污泥在污泥干化機中進行熱傳遞，污泥吸收熱量，污泥中的水汽化成水蒸氣進入熱空氣中，此時污泥干化機中的干熱空氣變?yōu)闇囟葹?/span>t5的濕空氣，將污泥干化機中溫度為t5的濕空氣送入除塵器進行除塵；步驟五：將除塵后溫度為t5的濕空氣送入蒸發器蒸發，并冷卻成溫度為t6壓力為p6的水汽混合物；步驟六：將水汽混合物送入汽水分離器進行汽水分離，并將分離出來的水排出，得到干冷空氣；步驟七：將干冷空氣送入尾氣風機加壓至溫度為t7壓力為p7的干冷空氣；步驟八：將溫度為t7的空氣送入空氣加熱器升溫為t4，使空氣成為溫度和壓力上升為t4和p4的干熱空氣；步驟九：將溫度為t4壓力為p4的干熱空氣送入污泥干化機對污泥進行干化，完成一個循環；這個循環線路中，空氣和水均跟污泥直接接觸。
6.根據權利要求5所述的一種熱量回收的污泥直接干化工藝，其特征在于，所述步驟五蒸發器中溫度為t5的濕熱空氣熱量傳遞給溫度為t10的水汽混合物，水汽混合物進一步汽化，水蒸氣溫度升為t11，水蒸氣壓力升為p11，將溫度為t11壓力為p11的水蒸氣由蒸汽壓縮機壓縮加熱，水蒸氣溫度升為t8，水蒸氣壓力上升p8，用于對步驟一中的污泥進行輔助加熱和對步驟八中的干冷空氣進行輔助加熱。
7.根據權利要求6所述的一種熱量回收的污泥直接干化工藝，其特征在于，所述污泥預熱器中污泥在預熱完成后形成溫度為t2壓力為p2的濕污泥，溫度為t8壓力為p8的水蒸氣在完成預熱并釋放熱量后溫度降為t12壓力降為p12；所述空氣加熱器中溫度為t7壓力為p7的冷干空氣被加熱為溫度為t4壓力為p4的熱干空氣，溫度為t8壓力為p8的水蒸氣在空氣加熱器中完成加熱并釋放熱量后溫度降為t9壓力降為p9，其中，溫度為t12壓力為p12的水蒸氣和溫度為t9壓力為p9的水蒸氣混合后送入膨脹閥降溫，降溫后的水氣混合物溫度為t10壓力為p10，將溫度為t10壓力為p10的水氣混合物送入蒸發器。
發明內容
有鑒于此，本發明提供了一種熱量回收的污泥直接干化系統及其干化工藝，旨在解決上述背景技術中的問題，實現對污泥干化過程中產生的蒸汽潛熱回收和循環空氣的部分熱量回收，并實現整個系統只有升溫后的污泥和廢水排出，沒有升溫的空氣和水蒸氣排出。
為了實現上述目的，本發明采用如下技術方案：
一種熱量回收的污泥直接干化系統，包括：
干化部分，所述干化部分包括污泥預熱器、污泥造粒成型機和污泥干化機，所述污泥預熱器包括空氣側和污泥側，所述污泥預熱器的污泥側的入口與污泥進口連通，所述污泥預熱器的污泥側的出口與所述污泥造粒成型機的進口連通，所述污泥造粒成型機的出口與所述污泥干化機的進口連通，所述污泥干化機設置有污泥出口；
熱量回收部分，所述熱量回收部分包括除塵器、蒸發器、汽水分離器、尾氣風機和空氣加熱器，所述除塵器的入口與所述污泥干化機連通，所述除塵器的出口與所述蒸發器的入口連通，所述蒸發器的出口與所述汽水分離器的入口連通，所述汽水分離器的出口與所述尾氣風機的入口相連通，所述汽水分離器將液體排出，所述汽水分離器將氣體輸送至尾氣風機，所述尾氣風機的出口與所述空氣加熱器的入口連通，所述空氣加熱器的出口與所述污泥干化機的進氣口連通，在所述空氣加熱器和所述污泥干化機之間設置有調壓閥。
進一步的，所述汽水分離器上設置有排污水泵。
進一步的，所述蒸發器與所述污泥預熱器連通，用于將所述蒸發器產生的蒸汽輸送到所述污泥預熱器。
進一步的，所述蒸發器的出口與所述空氣加熱器的入口連通，所述蒸發器的出口與所述空氣加熱器的入口之間設置有蒸汽壓縮機，所述空氣加熱器的出口與所述蒸發器的入口連通。
一種熱量回收的污泥直接干化工藝，包括以下步驟：
步驟一：將溫度為t1污泥送入污泥預熱器進行預熱，預熱至污泥溫度升為t2；
步驟二：將溫度為t2的污泥送入污泥造粒成型機塑造成規則形狀；
步驟三：加入溫度為t4的熱干空氣對溫度為t2的污泥送入污泥干化機進行干化，污泥溫度達到t3后將污泥自污泥干化機中排出；
步驟四：污泥干化機中溫度為t4的熱空氣完成干燥工作后，由于干熱空氣跟溫度為t2的濕污泥在污泥干化機中進行熱傳遞，污泥吸收熱量，污泥中的水汽化成水蒸氣進入熱空氣中，此時污泥干化機中的干熱空氣變?yōu)闇囟葹?/span>t5的濕空氣，將污泥干化機中溫度為t5的濕空氣送入除塵器進行除塵；
步驟五：將除塵后溫度為t5的濕空氣送入蒸發器蒸發，并冷卻成溫度為t6壓力為p6的水汽混合物；
步驟六：將水汽混合物送入汽水分離器進行汽水分離，并將分離出來的水排出，得到干冷空氣；
步驟七：將干冷空氣送入尾氣風機加壓至溫度為t7壓力為p7的干冷空氣；
步驟八：將溫度為t7的空氣送入空氣加熱器升溫為t4，使空氣成為溫度和壓力上升為t4和p4的干熱空氣；
步驟九：將溫度為t4壓力為p4的干熱空氣送入污泥干化機對污泥進行干化，完成一個循環；這個循環線路中，空氣和水均跟污泥直接接觸。
進一步的，所述步驟五蒸發器中溫度為t5的濕熱空氣熱量傳遞給溫度為t10的水汽混合物，水汽混合物進一步汽化，水蒸氣溫度升為t11，水蒸氣壓力升為p11，將溫度為t11壓力為p11的水蒸氣由蒸汽壓縮機壓縮加熱，水蒸氣溫度升為t8，水蒸氣壓力上升p8，用于對步驟一中的污泥進行輔助加熱和對步驟八中的干冷空氣進行輔助加熱。
進一步的，所述污泥預熱器中污泥在預熱完成后形成溫度為t2壓力為p2的濕污泥，溫度為t8壓力為p8的水蒸氣在完成預熱并釋放熱量后溫度降為t12壓力為p12；所述空氣加熱器中溫度為t7壓力為p7的冷干空氣被加熱為溫度為t4壓力為p4的干熱空氣，溫度為t8壓力為p8的水蒸氣在空氣加熱器中完成加熱并釋放熱量后溫度降為t9壓力降為p9，其中，溫度為t12壓力為p12的水蒸氣和溫度為t9壓力為p9的水蒸氣混合后送入膨脹閥降溫，降溫后的水氣混合物溫度為t10壓力為p10，將溫度為t10壓力為p10的水氣混合物送入蒸發器。
經由上述的技術方案可知，與現有技術相比，本發明公開提供了一種熱量回收的污泥直接干化系統，通過使用蒸汽作為介質進行熱泵工作，可以實現對進行污泥干化過程中產生的蒸汽潛熱回收和循環空氣的部分熱量回收，簡單可靠。本發明還公開了一種熱量回收的污泥直接干化工藝，通過空氣在內部進行循環干化污泥，使整個系統只有升溫后的污泥和廢水排出，沒有升溫的空氣排出，節能高效。
（發明人：周迪文）
