公布日：2023.06.02
申請日：2023.04.11
分類號：C02F9/00(2023.01)I;F23G7/00(2006.01)I;C02F1/66(2023.01)N;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F1/24(2023.01)N;C02F103/32(2006.01)N
摘要
本發明提供了一種餐廚污水處理系統及餐廚污水處理方法，所述餐廚污水處理系統，包括PH調節裝置、混凝裝置、氣浮裝置、二次過濾裝置、滲濾液調節池、污泥與浮渣回噴裝置以及焚燒爐本發明的核心構思是采用混凝、氣浮裝置來降低餐廚污水中懸浮物及油脂含量，將氣浮出水噴至焚燒廠垃圾坑，并利用垃圾堆體形成的濾層來進一步吸附氣浮產水中的部分懸浮物和動植物油，使其達到焚燒廠滲濾液系統的進水水質要求，同時將混凝氣浮單元的污泥、浮渣收集后回噴至焚燒爐，將臭氣收集至滲濾液除臭系統中，以此達到餐廚污水與滲濾液協同處理效果。
權利要求書

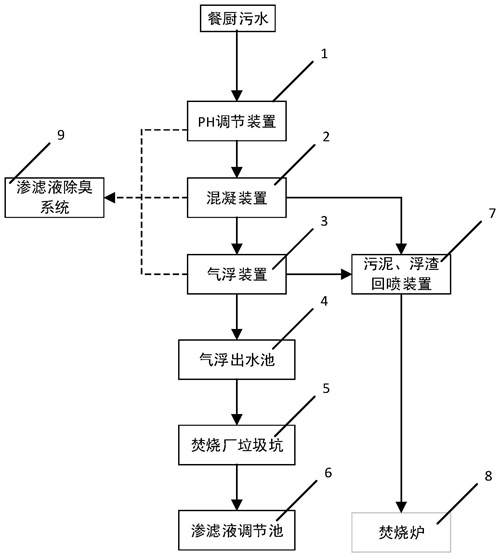

1.一種餐廚污水處理系統，其特征在于，包括PH調節裝置(1)、混凝裝置(2)、氣浮裝置(3)、二次過濾裝置、滲濾液調節池(6)、污泥與浮渣回噴裝置(7)以及焚燒爐(8)；所述PH調節裝置(1)、混凝裝置(2)、氣浮裝置(3)、二次過濾裝置、滲濾液調節池(6)依次相連；所述混凝裝置(2)與氣浮裝置(3)還與所述污泥與浮渣回噴裝置(7)連接；所述污泥與浮渣回噴裝置(7)連接所述焚燒爐(8)。
2.根據權利要求1所述的餐廚污水處理系統，其特征在于，還包括滲濾液除臭系統(9)；所述PH調節裝置(1)、混凝裝置(2)、氣浮裝置(3)均與所述滲濾液除臭系統(9)連接。
3.根據權利要求1所述的餐廚污水處理系統，其特征在于，所述二次過濾裝置包括氣浮出水池(4)與焚燒廠垃圾坑(5)；所述浮出水池(4)與焚燒廠垃圾坑(5)依次連接。
4.根據權利要求1所述的餐廚污水處理系統，其特征在于，所述餐廚污水為外界餐廚垃圾預處理系統所具有的三相離心機出水或外界CSTR厭氧反應器出水。
5.根據權利要求1所述的餐廚污水處理系統，其特征在于，所述氣浮出水池(4)至焚燒廠垃圾坑(5)采用多點均勻布水的管道結構形式，以使氣浮出水均勻噴至垃圾坑內垃圾層表面之上，利用垃圾堆體形成的濾層來進一步吸附餐廚污水中的部分懸浮物和動植物油。
6.一種餐廚污水處理方法，其特征在于，采用權利要求1-5任一項所述的餐廚污水處理系統，還包括如下步驟：S1、餐廚污水經收集輸送至PH調節裝置(1)中，將PH調節至預設范圍；S2、將經S1后的餐廚污水依次通入混凝裝置(2)、氣浮裝置(3)中去除懸浮物和油脂；S3、將混凝裝置(2)、氣浮裝置(3)中產生的污泥及浮渣收集至浮渣回噴裝置(7)；S4、將浮渣回噴裝置(7)中的污泥及浮渣的混合物送至焚燒廠焚燒爐(8)內燃燒；S5、將經S2處理后的餐廚污水，經氣浮出水池(4)噴至焚燒廠垃圾坑(5)內，利用垃圾坑(5)內所具有的垃圾堆體形成的濾層來進一步吸附餐廚污水中的部分懸浮物和動植物油；S6、最后餐廚污水進入滲濾液調節池中進行協同處置。
7.根據權利要求6所述的餐廚污水處理方法，其特征在于，還包括S7、將PH調節裝置(1)、混凝裝置(2)、氣浮裝置(3)產生的臭氣收集后接入滲濾液除臭系統進行處置。
發明內容
針對現有技術中的缺陷，本發明的目的是提供一種餐廚污水處理系統及餐廚污水處理方法。
根據本發明提供的一種餐廚污水處理系統，包括PH調節裝置、混凝裝置、氣浮裝置、二次過濾裝置、滲濾液調節池、污泥與浮渣回噴裝置以及焚燒爐；
所述PH調節裝置、混凝裝置、氣浮裝置、二次過濾裝置、滲濾液調節池依次相連；
所述混凝裝置與氣浮裝置還與所述污泥與浮渣回噴裝置連接；所述污泥與浮渣回噴裝置連接所述焚燒爐。
優選的，還包括滲濾液除臭系統；所述PH調節裝置、混凝裝置、氣浮裝置均與所述滲濾液除臭系統連接。
優選的，所述二次過濾裝置包括氣浮出水池與焚燒廠垃圾坑；所述浮出水池與焚燒廠垃圾坑依次連接。
優選的，所述餐廚污水為外界餐廚垃圾預處理系統所具有的三相離心機出水或外界CSTR厭氧反應器出水。
優選的，所述氣浮出水池至焚燒廠垃圾坑采用多點均勻布水的管道結構形式，以使氣浮出水均勻噴至垃圾坑內垃圾層表面之上，利用垃圾堆體形成的濾層來進一步吸附餐廚污水中的部分懸浮物和動植物油。
根據本發明提供的一種餐廚污水處理方法，采用所述的餐廚污水處理系統，還包括如下步驟：
S1、餐廚污水經收集輸送至PH調節裝置中，將PH調節至預設范圍；
S2、將經S1后的餐廚污水依次通入混凝裝置、氣浮裝置中去除懸浮物和油脂；
S3、將混凝裝置、氣浮裝置中產生的污泥及浮渣收集至浮渣回噴裝置；
S4、將浮渣回噴裝置中的污泥及浮渣的混合物送至焚燒廠焚燒爐內燃燒；
S5、將經S2處理后的餐廚污水，經氣浮出水池噴至焚燒廠垃圾坑內，利用垃圾坑內所具有的垃圾堆體形成的濾層來進一步吸附餐廚污水中的部分懸浮物和動植物油；
S6、最后餐廚污水進入滲濾液調節池中進行協同處置。
優選的，還包括
S7、將PH調節裝置、混凝裝置、氣浮裝置產生的臭氣收集后接入滲濾液除臭系統進行處置。
與現有技術相比，本發明具有如下的有益效果：
1、本發明通過采用PH調節裝置，解決了餐廚污水酸度較高的問題，有利于后續工藝單元的運行。
2、本發明通過采用混凝裝置，解決了餐廚污水懸浮物含量高的問題，減緩后端管道和設備的結垢或堵塞。
3、本發明通過采用氣浮裝置，解決了餐廚污水油脂含量高的問題，避免對厭氧、生化、膜處理系統的運行穩定性造成不利影響。
4、本發明通過利用焚燒廠垃圾坑內垃圾堆體形成的濾層，進一步吸附餐廚廢水中的部分懸浮物和動植物油，降低對滲濾液系統的影響。
（發明人：陳晉康;雷東;喻本宏;楊川;劉有君;徐代平;馮星;湯偉;王曉華;何春蕾）
