公布日：2023.06.09
申請日：2023.03.30
分類號：C02F1/40(2023.01)I;C02F1/00(2023.01)I

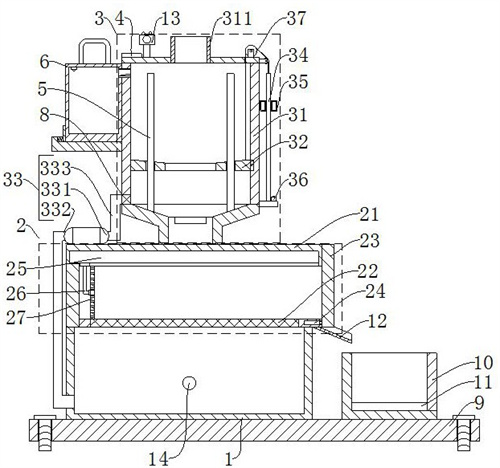

摘要
本申請提出一種油脂性污水處理箱，包括儲水箱；固液分離組件，固液分離組件設置在儲水箱上；油液分離組件，油液分離組件設置在固液分離組件上，固液分離組件包括：開設有出油口的第一處理箱、開設有通孔的浮板、供水裝置、立柱、空心滑塊和測距傳感器，第一處理箱設置在固液分離組件上，浮板滑動設置在第一處理箱內，立柱設置在第一處理箱上，空心滑塊與立柱相連，測距傳感器設置在立柱上，浮板與空心滑塊通過連接線相連，第一處理箱通過供水裝置與儲水箱相連通；控制器設置在第一處理箱上，控制器與測距傳感器和供水裝置電相連。由此，能夠對油脂性污水中的油液進行有效分離，分離效果較佳，且自動化程度高，能夠有效降低相關人員的勞動強度。
權利要求書
1.一種油脂性污水處理箱，其特征在于，包括：油液分離組件，所述固液分離組件包括：開設有出油口的第一處理箱、開設有通孔的浮板、供水裝置、立柱、空心滑塊和測距傳感器，其中，所述浮板滑動設置在所述第一處理箱內，所述立柱設置在所述第一處理箱上，且所述空心滑塊與所述立柱滑動連接，所述測距傳感器設置在所述立柱上，所述浮板與所述空心滑塊通過連接線相連，所述第一處理箱通過所述供水裝置與所述儲水箱相連通；所述浮板，用于通過所述連接線對所述空心滑塊的位置進行調整；所述測距傳感器，用于檢測所述空心滑塊的位置信息，并將所述位置信息傳輸給控制器；所述供水裝置，用于通過提升油液液位，將所述第一處理箱內的待處理污水中的油液排出，以得到第一污水；固液分離組件，所述固液分離組件設置在所述第一處理箱上，其中，所述固液分離組件，用于對所述第一污水進行固液分離，以得到第二污水；儲水箱，所述儲水箱設置在所述固液分離組件上；所述控制器設置在所述第一處理箱上，所述控制器分別與所述測距傳感器和所述供水裝置電相連，其中，所述控制器，用于根據所述位置信息控制所述供水裝置的供水量。
2.根據權利要求1所述的油脂性污水處理箱，其特征在于，所述供水裝置包括：泵體、抽水管和注水管，其中，所述泵體設置在所述固液分離組件上，所述泵體的抽水口通過所述抽水管與所述儲水箱相連通，所述泵體的出水口通過所述注水管與所述第一處理箱相連通，其中，所述注水管與所述第一處理箱相連的端部靠近所述第一處理箱下部設置。
3.根據權利要求1所述的油脂性污水處理箱，其特征在于，所述第一處理箱內壁上設置有限位柱，所述浮板上開設有限位孔，其中，所述浮板通過所述限位孔與所述限位柱滑動連接，所述浮板上開設有圓臺凹槽，所述圓臺凹槽與所述通孔同軸設置。
4.根據權利要求2所述的油脂性污水處理箱，其特征在于，還包括：儲油裝置，所述儲油裝置設置在所述第一處理箱上，所述儲油裝置包括：安裝板、多個彈簧、推板、儲油箱、導油通道和液位傳感器，其中，所述安裝板設置在所述第一處理箱上，且所述安裝板上開設有滑槽，所述彈簧的一端設置在所述滑槽內壁上，所述推板與所述滑槽滑動連接，且所述推板與所述彈簧的另一端相連，所述儲油箱與所述滑槽滑動連接，所述推板與所述儲油箱抵觸連接；所述液位傳感器設置在所述儲油箱上部?jì)缺�，所述導油通道設置在所述儲油箱上，且所述導油通道與所述出油口可拆卸連接，其中，所述出油口靠近所述第一處理箱上部設置，所述導油通道的下部?jì)缺谠O置有傾斜導板，且所述傾斜導板朝所述儲油箱傾斜設置。
5.根據權利要求1所述的油脂性污水處理箱，其特征在于，所述第一處理箱上設置有多個導輪，其中，多個所述導輪分別設置在所述第一處理箱上，所述連接線的一端設置在所述浮板上，且所述連接線的另一端依次繞過多個導輪與所述空心滑塊相連。
6.根據權利要求4所述的油脂性污水處理箱，其特征在于，所述固液分離組件包括：第二處理箱、篩分板、封閉側板、多個液壓裝置、驅動組件、連接桿和擠壓板，其中，所述第二處理箱設置在所述儲水箱上，所述第二處理箱下部設置有所述篩分板，且所述第二處理箱與所述儲水箱通過所述篩分板相連通，所述第二處理箱側壁上設置有開口，所述第二處理箱設置有開口的側壁上開設有安裝槽，多個所述液壓裝置分別設置在所述安裝槽內，所述封閉側板可蓋合在所述開口上，且所述封閉側板與所述液壓裝置的驅動端相連；所述驅動組件設置在所述第二處理箱的上部?jì)缺�，所述擠壓板上開設有多個出水孔，且所述擠壓板與所述第二處理箱滑動連接，所述驅動組件通過所述連接桿與擠壓板相連，其中，所述第一處理箱與所述第二處理箱的連通處和所述注水管上分別設置有電控閥門。
7.根據權利要求6所述的油脂性污水處理箱，其特征在于，所述驅動組件包括：驅動倉、驅動裝置、滾珠絲杠和滾珠滑塊，其中，所述驅動倉設置在所述第二處理箱上部?jì)缺�，所述驅�?dòng)裝置設置在所述驅動倉內壁，所述滾珠絲杠的一端設置在驅動裝置上，所述滾珠絲杠的另一端通過軸承與所述驅動倉內壁相連，所述滾珠滑塊設置在所述滾珠絲杠上。
8.根據權利要求6所述的油脂性污水處理箱，其特征在于，還包括：底座、儲污箱、重力傳感器、導料板和聲光警報器，其中，所述儲污箱和所述儲水箱分別設置在所述底座上，所述重力傳感器設置在所述儲污箱下部?jì)缺�，所述導料板設置在所述第二處理箱的下表面上，且所述導料板設置在所述儲污箱的上方，所述聲光警報器設置在所述第一處理箱上，其中，所述儲水箱上開設有排水口，所述第一處理箱上設置有入水口。
9.根據權利要求8所述的油脂性污水處理箱，其特征在于，所述控制器分別與所述供水裝置、所述儲油裝置、所述固液分離組件、所述重力傳感器、所述電控閥門、所述聲光警報器電相連，其中，所述控制器，還用于對所述供水裝置、所述儲油裝置、所述固液分離組件、所述重力傳感器、所述電控閥門、所述聲光警報器分別進行控制。
發明內容
本申請旨在至少在一定程度上解決上述技術中的技術問題之一。
為此，本申請的目的在于提出一種油脂性污水處理箱，能夠對油脂性污水中的油液進行有效分離，分離效果較佳，且自動化程度高，能夠有效降低相關人員的勞動強度。
為達到上述目的，本申請第一方面實施例提出了一種油脂性污水處理箱，油液分離組件，所述固液分離組件包括：開設有出油口的第一處理箱、開設有通孔的浮板、供水裝置、立柱、空心滑塊和測距傳感器，其中，所述浮板滑動設置在所述第一處理箱內，所述立柱設置在所述第一處理箱上，且所述空心滑塊與所述立柱滑動連接，所述測距傳感器設置在所述立柱上，所述浮板與所述空心滑塊通過連接線相連，所述第一處理箱通過所述供水裝置與所述儲水箱相連通；所述浮板，用于通過所述連接線對所述空心滑塊的位置進行調整；所述測距傳感器，用于檢測所述空心滑塊的位置信息，并將所述位置信息傳輸給控制器；所述供水裝置，用于通過提升油液液位，將所述第一處理箱內的待處理污水中的油液排出，以得到第一污水；固液分離組件，所述固液分離組件設置在所述第一處理箱上，其中，所述固液分離組件，用于對所述第一污水進行固液分離，以得到第二污水；儲水箱，所述儲水箱設置在所述固液分離組件上；所述控制器設置在所述第一處理箱上，所述控制器分別與所述測距傳感器和所述供水裝置電相連，其中，所述控制器，用于根據所述位置信息控制所述供水裝置的供水量。
本申請實施例的油脂性污水處理箱，能夠對油脂性污水中的油液進行有效分離，分離效果較佳，且自動化程度高，能夠有效降低相關人員的勞動強度。
另外，根據本申請上述實施例提出的油脂性污水處理箱還可以具有如下附加的技術特征：在本申請的一個實施例中，所述供水裝置包括：泵體、抽水管和注水管，其中，所述泵體設置在所述固液分離組件上，所述泵體的抽水口通過所述抽水管與所述儲水箱相連通，所述泵體的出水口通過所述注水管與所述第一處理箱相連通，其中，所述注水管與所述第一處理箱相連的端部靠近所述第一處理箱下部設置。
在本申請的一個實施例中，所述第一處理箱內壁上設置有限位柱，所述浮板上開設有限位孔，其中，所述浮板通過所述限位孔與所述限位柱滑動連接，所述浮板上開設有圓臺凹槽，所述圓臺凹槽與所述通孔同軸設置。
在本申請的一個實施例中，還包括：儲油裝置，所述儲油裝置設置在所述第一處理箱上，所述儲油裝置包括：安裝板、多個彈簧、推板、儲油箱、導油通道和液位傳感器，其中，所述安裝板設置在所述第一處理箱上，且所述安裝板上開設有滑槽，所述彈簧的一端設置在所述滑槽內壁上，所述推板與所述滑槽滑動連接，且所述推板與所述彈簧的另一端相連，所述儲油箱與所述滑槽滑動連接，所述推板與所述儲油箱抵觸連接，所述液位傳感器設置在所述儲油箱上部?jì)缺�，所述導油通道設置在所述儲油箱上，且所述導油通道與所述出油口可拆卸連接，其中，所述出油口靠近所述第一處理箱上部設置，所述導油通道的下部?jì)缺谠O置有傾斜導板，且所述傾斜導板朝所述儲油箱傾斜設置。
在本申請的一個實施例中，所述第一處理箱上設置有多個導輪，其中，多個所述導輪分別設置在所述第一處理箱上，所述連接線的一端設置在所述浮板上，且所述連接線的另一端依次繞過多個導輪與所述空心滑塊相連。
在本申請的一個實施例中，所述固液分離組件包括：第二處理箱、篩分板、封閉側板、多個液壓裝置、驅動組件、連接桿和擠壓板，其中，所述第二處理箱設置在所述儲水箱上，所述第二處理箱下部設置有所述篩分板，且所述第二處理箱與所述儲水箱通過所述篩分板相連通，所述第二處理箱側壁上設置有開口，所述第二處理箱設置有開口的側壁上開設有安裝槽，多個所述液壓裝置分別設置在所述安裝槽內，所述封閉側板可蓋合在所述開口上，且所述封閉側板與所述液壓裝置的驅動端相連；所述驅動組件設置在所述第二處理箱的上部?jì)缺�，所述擠壓板上開設有多個出水孔，且所述擠壓板與所述第二處理箱滑動連接，所述驅動組件通過所述連接桿與擠壓板相連，其中，所述第一處理箱與所述第二處理箱的連通處和所述注水管上分別設置有電控閥門。
在本申請的一個實施例中，所述驅動組件包括：驅動倉、驅動裝置、滾珠絲杠和滾珠滑塊，其中，所述驅動倉設置在所述第二處理箱上部?jì)缺�，所述驅�?dòng)裝置設置在所述驅動倉內壁，所述滾珠絲杠的一端設置在驅動裝置上，所述滾珠絲杠的另一端通過軸承與所述驅動倉內壁相連，所述滾珠滑塊設置在所述滾珠絲杠上。
在本申請的一個實施例中，還包括：底座、儲污箱、重力傳感器、導料板和聲光警報器，其中，所述儲污箱和所述儲水箱分別設置在所述底座上，所述重力傳感器設置在所述儲污箱下部?jì)缺�，所述導料板設置在所述第二處理箱的下表面上，且所述導料板設置在所述儲污箱的上方，所述聲光警報器設置在所述第一處理箱上，其中，所述儲水箱上開設有排水口，所述第一處理箱上設置有入水口。
在本申請的一個實施例中，所述控制器分別與所述供水裝置、所述儲油裝置、所述固液分離組件、所述重力傳感器、所述電控閥門、所述聲光警報器電相連，其中，所述控制器，用于對所述供水裝置、所述儲油裝置、所述固液分離組件、所述重力傳感器、所述電控閥門、所述聲光警報器分別進行控制。
（發明人：趙承良;位麗先）
