公布日：2023.03.14
申請日：2022.11.16
分類號：C02F3/32(2006.01)I;C02F3/28(2006.01)I
摘要
本發明公開了一種土壤滲透法生活污水處理系統，包括依次設置的格柵井、集水池、厭氧池、土壤滲濾系統，所土壤滲濾系統包括加固圍擋、由上至下設置在所述加固圍擋內的土壤種植層、水管分布層和人工土壤層；所述水管分布層設置有與所厭氧池連接的進水管組件，所述進水管組件包括主管道和分支管道，所述主管道上設置有支撐件，所述分支管道均勻分布在所述水管分布層內。均勻分布在水管分布層內的分支管道可以保證污水在各個位置上均勻滲透至人工土壤層中，同時在分支管道上設置上層出水管和下層出水管，且二者的出水方向分別為上和下，這樣在下層出水管被堵塞時，污水可以從上層出水管上流出，避免出現堵塞的情況，保證污水可以流出。
權利要求書
1.一種土壤滲透法生活污水處理系統，包括依次設置的格柵井、集水池、厭氧池、土壤滲濾系統，其特征在于：所土壤滲濾系統包括加固圍擋、由上至下設置在所述加固圍擋內的土壤種植層、水管分布層和人工土壤層，所述人工土壤層包括上層人工土壤和下層人工土壤，所述上層人工土壤和所述下層人工土壤之間設置設置有加固件；所述水管分布層設置有與所厭氧池連接的進水管組件，所述進水管組件包括主管道和分支管道，所述主管道上設置有支撐件，所分支管道由主管道向兩側延伸設置，且所述分支管道均勻分布在所述水管分布層內。
2.根據權利要求1所述的一種土壤滲透法生活污水處理系統，其特征在于：所述水管分布層與所述土壤種植層通過密封板分隔，所述水管分布層與所述上層人工土壤層通過孔板分隔，所水管分布層內鋪設有礫石。
3.根據權利要求1所述的一種土壤滲透法生活污水處理系統，其特征在于：所述分支管道上設置有若干個上層出水管和下層出水管，所述上層出水管的出水口向上設置，所述下層出水管的出水口向下設置。
4.根據權利要求1所述的一種土壤滲透法生活污水處理系統，其特征在于：所述支撐件包括支撐套和固定在所述支撐套上的支撐柱，所述支撐套滑動設置在所述主管道上。
5.根據權利要求1所述的一種土壤滲透法生活污水處理系統，其特征在于：所述加固件包括呈波浪形設置的若干塊加固板，所述加固板上設置有漏孔。
6.根據權利要求5所述的一種土壤滲透法生活污水處理系統，其特征在于：所述加固板與水平面的夾角為25-35度，所漏孔的孔徑為2-3cm。
7.根據權利要求1所述的一種土壤滲透法生活污水處理系統，其特征在于：所述上層人工土壤和所述下層人工土壤均包括泥土、煤炭和活性炭顆粒的混合物，所述上層人工土壤的土壤密度為1.40-1.5g/cm3，所述下層人工土壤的土壤密度為1.6-1.7g/cm3。
發明內容
本發明的目的在于提供一種土壤滲透法生活污水處理系統，用以解決上述背景技術中存在的技術問題。

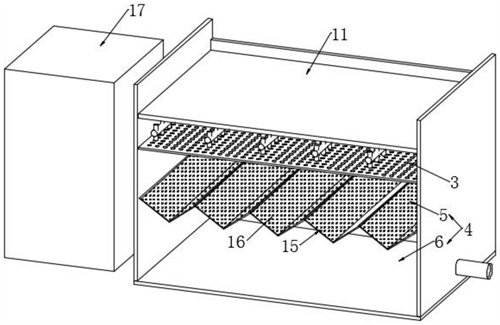

本發明技術方案提供一種土壤滲透法生活污水處理系統，包括依次設置的格柵井、集水池、厭氧池、土壤滲濾系統，所土壤滲濾系統包括加固圍擋、由上至下設置在所述加固圍擋內的土壤種植層、水管分布層和人工土壤層，所述人工土壤層包括上層人工土壤和下層人工土壤，所述上層人工土壤和所述下層人工土壤之間設置設置有加固件；
所述水管分布層設置有與所厭氧池連接的進水管組件，所述進水管組件包括主管道和分支管道，所述主管道上設置有支撐件，所分支管道由主管道向兩側延伸設置，且所述分支管道均勻分布在所述水管分布層內。
在一個優選地實施例中，所述水管分布層與所述土壤種植層通過密封板分隔，所述水管分布層與所述上層人工土壤層通過孔板分隔，所水管分布層內鋪設有礫石。
在一個優選地實施例中，所述分支管道上設置有若干個上層出水管和下層出水管，所述上層出水管的出水口向上設置，所述下層出水管的出水口向下設置。
在一個優選地實施例中，所述支撐件包括支撐套和固定在所述支撐套上的支撐柱，所述支撐套滑動設置在所述主管道上。
在一個優選地實施例中，所述加固件包括呈波浪形設置的若干塊加固板，所述加固板上設置有漏孔。
在一個優選地實施例中，所述加固板與水平面的夾角為25-35度，所漏孔的孔徑為2-3cm。
在一個優選地實施例中，所述上層人工土壤和所述下層人工土壤均包括泥土、煤炭和活性炭顆粒的混合物，所述上層人工土壤的土壤密度為1.40-1.5g/cm3，所述下層人工土壤的土壤密度為1.6-1.7g/cm3。
本發明技術方案的有益效果是：
均勻分布在水管分布層內的分支管道可以保證污水在各個位置上均勻滲透至人工土壤層中，同時在分支管道上設置上層出水管和下層出水管，且二者的出水方向分別為上和下，這樣在下層出水管被堵塞時，污水可以從上層出水管上流出，避免出現堵塞的情況，保證污水可以流出。
加固板上設置的漏孔保證污水可以從上層人工土壤向下層人工土壤進行滲透，同時，上層人工土壤的密度小于下層人工土壤的目的，減緩水流速度，加強固水性質，將加固板設置為波浪形，可以保證滲透至下層人工土壤的污水相互交織同時使得不同處理程度的污水相互混合，保證菌種多用樣性，提高水處理效果。
（發明人：鐘玫玫）
