公布日：2023.05.30
申請日：2023.03.29
分類號：C02F3/30(2023.01)I;C02F3/12(2023.01)I;C02F3/28(2023.01)I
摘要
本申請涉及污水處理技術領域，具體而言，涉及一種改良AOA工藝耦合MBR高效脫氮除磷的污水處理系統及方法。該改良AOA工藝耦合MBR高效脫氮除磷的污水處理系統包括進水管、出水管、消氧區、厭氧區、好氧區、兼氧區、缺氧區、膜分離區以及污泥回流組件；進水管與厭氧區及兼氧區連通，出水管與膜分離區連通；第一污泥回流管的兩端分別與膜分離區及消氧區連通，第二污泥回流管的兩端分別與膜分離區及兼氧區連通。該改良AOA工藝耦合MBR高效脫氮除磷的污水處理系統基于分段進水改良AOA工藝耦合MBR膜分離高效脫氮除磷，以解決現有MBR工藝脫氮效率低和碳源投加量大的問題，并具備碳源利用率高，脫氮效果優以及能耗低的優點。
權利要求書

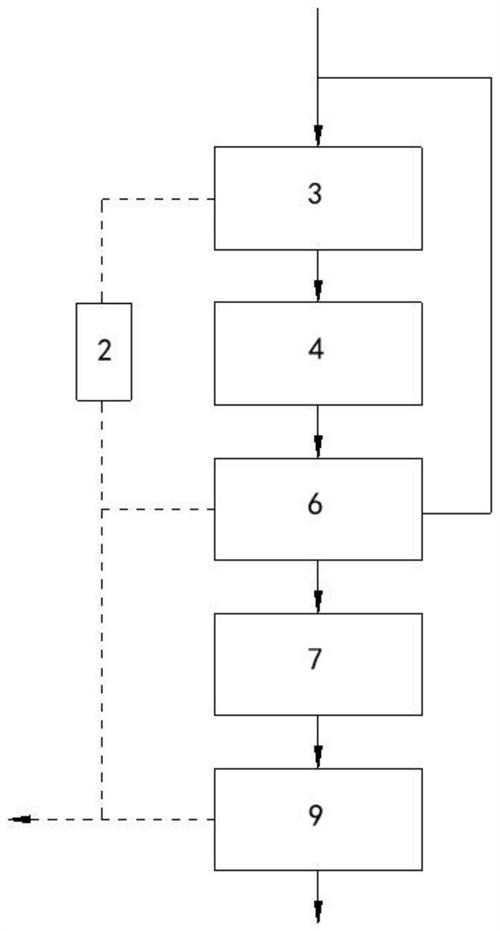

1.改良AOA工藝耦合MBR高效脫氮除磷的污水處理系統，其特征在于：包括進水管、出水管、消氧區(2)、厭氧區(3)、好氧區(4)、兼氧區(6)、缺氧區(7)、膜分離區(9)以及污泥回流組件；所述厭氧區(3)、好氧區(4)、兼氧區(6)、缺氧區(7)及膜分離區(9)依次連通；所述進水管與厭氧區(3)及兼氧區(6)連通，所述出水管與膜分離區(9)連通；所述污泥回流組件包括第一污泥回流管(13)、第二污泥回流管(14)及第三污泥回流管；所述第一污泥回流管(13)的兩端分別與膜分離區(9)及消氧區(2)連通，所述第二污泥回流管的兩端分別與膜分離區(9)及兼氧區(6)連通，所述第三污泥回流管的兩端分別與消氧區(2)及厭氧區(3)連通。
2.根據權利要求1所述的改良AOA工藝耦合MBR高效脫氮除磷的污水處理系統，其特征在于：所述消氧區(2)、厭氧區(3)、兼氧區(6)和缺氧區(7)均設置有攪拌裝置。
3.根據權利要求1所述的改良AOA工藝耦合MBR高效脫氮除磷的污水處理系統，其特征在于：還包括設置于好氧區(4)的曝氣裝置，所述曝氣裝置包括曝氣風機(24)、曝氣管路和曝氣頭；所述曝氣頭設置在好氧區(4)內，所述曝氣頭通過曝氣管路與曝氣風機(24)相連。
4.根據權利要求1所述的改良AOA工藝耦合MBR高效脫氮除磷的污水處理系統，其特征在于：還包括排泥泵和排泥管；所述排泥管與膜分離區(9)的底部連通，所述排泥泵設置于排泥管與膜分離區(9)的連通處。
5.根據權利要求1-4中任意一項所述的改良AOA工藝耦合MBR高效脫氮除磷的污水處理系統，其特征在于：所述污泥回流組件還包括第一污泥回流泵及第二污泥回流泵；所述第一污泥回流泵及第二污泥回流泵均設置于膜分離區(9)的底部，所述第一污泥回流泵設置于第一污泥回流管(13)與膜分離區(9)的連通處，所述第二污泥回流泵設置于第二污泥回流管(14)與膜分離區(9)的連通處。
6.根據權利要求1-4中任意一項所述的改良AOA工藝耦合MBR高效脫氮除磷的污水處理系統，其特征在于：所述污泥回流組件還包括第三污泥回流泵；所述第三污泥回流泵設置于膜分離區(9)的底部，且第一污泥回流管(13)及第二污泥回流管(14)均與第三污泥回流泵連通。
7.一種改良AOA工藝耦合MBR高效脫氮除磷的污水處理方法，采用如權利要求1-6中任意一項所述的改良AOA工藝耦合MBR高效脫氮除磷的污水處理系統實現，其特征在于，包括將待處理污水經所述進水管導入厭氧區(3)及兼氧區(6)，且導入厭氧區(3)的污水與由第三污泥回流管回流至厭氧區(3)的污泥混合，并進行吸附COD、內碳源轉化和釋磷反應，協同進行反硝化除磷；經厭氧區(3)處理后的污水導入好氧區(4)，并在好氧區(4)內進行硝化和吸磷反應，去除污水中氨氮和磷；經好氧區(4)處理后的污水導入兼氧區(6)，并在兼氧區(6)內進行低溶解氧同步硝化和反硝化反應，同步去除氮素；并且經第二污泥回流管(14)回流至兼氧區(6)的污泥為兼氧區(6)的同步硝化反硝化提供碳源；經兼氧區(6)處理后的污水以及第二污泥回流管(14)回流至兼氧區(6)的污泥導入缺氧區(7)，污水在缺氧區(7)內進一步反硝化及內源反硝化脫氮；由第二污泥回流管(14)回流的污泥在流入缺氧區(7)后，為缺氧區(7)反硝化提供碳源；并且兼氧區(6)中的部分原水直接進入缺氧區(7)，提供額外的碳源；經缺氧區(7)處理后的污水導入膜分離區(9)，污水在膜分離區(9)內泥水分離后，底部污泥的一部分經消氧區(2)回流至厭氧區(3)，另一部分回流至兼氧區(6)，并排出剩余污泥。
8.根據權利要求7所述的改良AOA工藝耦合MBR高效脫氮除磷的污水處理方法，其特征在于：所述厭氧區(3)的進水按比例分配70％-100％，所述兼養區(6)的進水按比例分配0％-30％。
9.根據權利要求7所述的改良AOA工藝耦合MBR高效脫氮除磷的污水處理方法，其特征在于：回流至消氧區(2)的污泥回流比為50％～150％。
10.根據權利要求7所述的改良AOA工藝耦合MBR高效脫氮除磷的污水處理方法，其特征在于：回流至兼氧區(6)的污泥回流比為50％～150％。
發明內容
本發明的目的在于提供一種改良AOA工藝耦合MBR高效脫氮除磷的污水處理系統，以改善上述問題。
上述目的通過以下技術方案得以實現：
一種改良AOA工藝耦合MBR高效脫氮除磷的污水處理系統，包括進水管、出水管、消氧區、厭氧區、好氧區、兼氧區、缺氧區、膜分離區以及污泥回流組件；厭氧區、好氧區、兼氧區、缺氧區及膜分離區依次連通；進水管與厭氧區及兼氧區連通，出水管與膜分離區連通；
污泥回流組件包括第一污泥回流管、第二污泥回流管及第三污泥回流管；第一污泥回流管的兩端分別與膜分離區及消氧區連通，第二污泥回流管的兩端分別與膜分離區及兼氧區連通，第三污泥回流管的兩端分別與消氧區及厭氧區連通。
在本發明的一種實施例中，消氧區、厭氧區、兼氧區和缺氧區均設置有攪拌裝置。
在本發明的一種實施例中，改良AOA工藝耦合MBR高效脫氮除磷的污水處理系統還包括設置于好氧區的曝氣裝置，曝氣裝置包括曝氣風機、曝氣管路和曝氣頭；
曝氣頭設置在好氧區內，曝氣頭通過曝氣管路與曝氣風機相連。
在本發明的一種實施例中，改良AOA工藝耦合MBR高效脫氮除磷的污水處理系統還包括排泥泵和排泥管；
排泥管與膜分離區的底部連通，排泥泵設置于排泥管與膜分離區的連通處。
在本發明的一種實施例中，污泥回流組件還包括第一污泥回流泵及第二污泥回流泵；
第一污泥回流泵及第二污泥回流泵均設置于膜分離區的底部，第一污泥回流泵設置于第一污泥回流管與膜分離區的連通處，第二污泥回流泵設置于第二污泥回流管與膜分離區的連通處。
在本發明的一種實施例中，污泥回流組件還包括第三污泥回流泵；
第三污泥回流泵設置于膜分離區的底部，且第一污泥回流管及第二污泥回流管均與第三污泥回流泵連通。
一種改良AOA工藝耦合MBR高效脫氮除磷的污水處理方法，采用上述的改良AOA工藝耦合MBR高效脫氮除磷的污水處理系統實現，包括
將待處理污水經進水管導入厭氧區及兼氧區，且導入厭氧區的污水與由第三污泥回流管回流至厭氧區的污泥混合，并進行吸附COD、內碳源轉化和釋磷反應，協同進行反硝化除磷；
經厭氧區處理后的污水導入好氧區，并在好氧區內進行硝化和吸磷反應，去除污水中氨氮和磷；
經好氧區處理后的污水導入兼氧區，并在兼氧區內進行低溶解氧同步硝化和反硝化反應，同步去除氮素；并且經第二污泥回流管回流至兼氧區的污泥為兼氧區的同步硝化反硝化提供碳源；
經兼氧區處理后的污水以及第二污泥回流管回流至兼氧區的污泥導入缺氧區，污水在缺氧區內進一步反硝化及內源反硝化脫氮；由第二污泥回流管回流的污泥在流入缺氧區后，為缺氧區反硝化提供碳源；并且兼氧區中的部分原水直接進入缺氧區，提供額外的碳源；
經缺氧區處理后的污水導入膜分離區，污水在膜分離區內泥水分離后，底部污泥的一部分經消氧區回流至厭氧區，另一部分回流至兼氧區，并排出剩余污泥。
在本發明的一種實施例中，厭氧區的進水按比例分配70％-100％，兼氧區的進水按比例分配0％-30％。
在本發明的一種實施例中，回流至消氧區的污泥回流比為50％～150％。
在本發明的一種實施例中，回流至兼氧區的污泥回流比為50％～150％。
本發明的有益技術效果：
1.該改良AOA工藝耦合MBR高效脫氮除磷的污水處理系統包括進水管、出水管、消氧區、厭氧區、好氧區、兼氧區、缺氧區、膜分離區以及污泥回流組件；厭氧區、好氧區、兼氧區、缺氧區及膜分離區依次連通；進水管與厭氧區及兼氧區連通，出水管與膜分離區連通；污泥回流組件包括第一污泥回流管、第二污泥回流管及第三污泥回流管；第一污泥回流管的兩端分別與膜分離區及消氧區連通，第二污泥回流管的兩端分別與膜分離區及兼氧區連通，第三污泥回流管的兩端分別與消氧區及厭氧區連通。
2.該改良AOA工藝耦合MBR高效脫氮除磷的污水處理系統基于分段進水改良AOA工藝耦合MBR膜分離高效脫氮除磷，以解決現有MBR工藝脫氮效率低和碳源投加量大的問題，并具備碳源利用率高，脫氮效果優以及能耗低的優點。
