公布日：2023.06.23
申請日：2023.03.30
分類號：C02F9/00(2023.01)I;C02F3/02(2023.01)N;C02F3/28(2023.01)N;C02F1/00(2023.01)N;C02F1/52(2023.01)N
摘要
本發明公開了一種污水深度脫氮除磷處理工藝，包括以下步驟，S1：過濾池：首先將污水中的懸浮垃圾過濾掉；S2：將過濾池中的絮凝污泥引入水解酸化池，水解酸化后得上清液，上清液回流到過濾池內部。S3：預處理：過濾掉垃圾后的污水進入到預脫硝池，從污泥分離系統回流的沉淀池污泥中的硝態氮與污水中的有機物進行反硝化反應，反硝化能夠將硝態氮還原呈氮氣，進行脫氮。本發明有益效果：通過在厭氧池前增設過濾池和預脫硝池，過濾池能夠將污水中的懸浮物進行過濾，預脫硝池，能夠使從沉淀池內回流的污泥中的硝態氮與污水進行反硝化反應，然后回流污泥再進入厭氧池的內部再與污水進行生物除磷反應，避免回流污泥中的硝態氮對除磷的干擾。
權利要求書
1.一種污水深度脫氮除磷處理工藝，包括以下步驟，其特征在于：S1：過濾池：首先將污水中的懸浮垃圾過濾掉；S2：將過濾池中的絮凝污泥引入水解酸化池，水解酸化后得上清液，上清液回流到過濾池內部；S3：預處理：過濾掉垃圾后的污水進入到預脫硝池，從污泥分離設備回流的沉淀池污泥中的硝態氮與污水中的有機物進行反硝化反應，反硝化能夠將硝態氮還原呈氮氣，進行脫氮；S4：將反硝化后的污泥混合液抽入到厭氧池的內部，在厭氧的條件下進行生物除磷反應；S5：將厭氧池中除磷后的污泥混合液抽入到缺氧池的內部，與從好氧區回流至缺氧池內部的硝化液進行反硝化反應；S6：污泥混合液在缺氧池內反硝化后，抽入到好氧池的內部進行硝化反應，一部分硝化液從好氧池回流至缺氧池使用；S7：將好氧池內部的污泥混合液依次抽入到后置缺氧池和后置好氧池內部再次進行反硝化和硝化反應；S8：將后置好氧池內部的污泥混合液抽入到沉淀池的內部進行沉淀，將沉淀出的污水抽入到精濾設備的內部，精濾后排出，污泥分離設備將沉淀的污泥分離，一部分污泥回流到預脫銷池使用、一部分污泥抽入到污泥池內部。
2.根據權利要求1所述的一種污水深度脫氮除磷處理工藝，其特征在于，所述S1中過濾池的內部設置有過濾網和過濾網清理設備，過濾網的網孔為8*12mm。
3.根據權利要求1所述的一種污水深度脫氮除磷處理工藝，其特征在于，所述S2中向過濾池中加入污水絮凝劑(聚合氯化鋁、聚合硫酸鋁或聚丙烯酰胺)、助凝劑、脫氯劑等助劑。
4.根據權利要求1所述的一種污水深度脫氮除磷處理工藝，其特征在于，所述在過濾池、預脫硝池、厭氧池、缺氧池和好氧池的內部均設置有攪拌設備。
5.根據權利要求1所述的一種污水深度脫氮除磷處理工藝，其特征在于，所述在沉淀池的內部設置有污泥分離設備，將污泥一部分回抽到與脫硝池內部，另一部分抽入到污泥池內部。
6.根據權利要求1所述的一種污水深度脫氮除磷處理工藝，其特征在于，所述污水在好氧池的反應時對好氧池內部進行曝氣，且曝氣管的進氣端設置有電磁閥。
7.根據權利要求1所述的一種污水深度脫氮除磷處理工藝，其特征在于，所述精濾設備內設有填料層、過濾層和活性炭層。
8.根據權利要求1所述的一種污水深度脫氮除磷處理工藝，其特征在于，所述填料層中的填料為海綿。
9.根據權利要求1所述的一種污水深度脫氮除磷處理工藝，其特征在于，所述過濾層可為精細過濾網或者精過濾濾芯精過濾方式其中的一種。
10.根據權利要求1所述的一種污水深度脫氮除磷處理工藝，其特征在于，所述精濾設備內部安裝有消毒結構，可為紫外線輻射消毒燈、添加消毒劑等消毒方式。
發明內容
本發明的目的是提供一種污水深度脫氮除磷處理工藝，以解決現有技術中的上述不足之處。
為了實現上述目的，本發明提供如下技術方案：

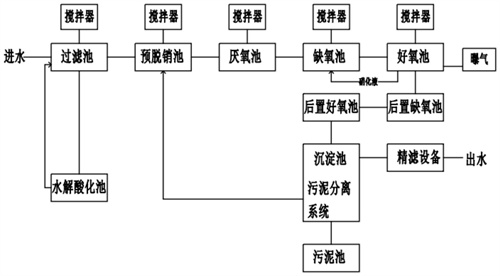

一種污水深度脫氮除磷處理工藝，包括以下步驟，
S1：過濾池：首先將污水中的懸浮垃圾過濾掉；
S2：將過濾池中的絮凝污泥引入水解酸化池，水解酸化后得上清液，上清液回流到過濾池內部；
S3：預處理：過濾掉垃圾后的污水進入到預脫硝池，從污泥分離設備回流的沉淀池污泥中的硝態氮與污水中的有機物進行反硝化反應，反硝化能夠將硝態氮還原呈氮氣，進行脫氮；
S4：將反硝化后的污泥混合液抽入到厭氧池的內部，在厭氧的條件下進行生物除磷反應；
S5：將厭氧池中除磷后的污泥混合液抽入到缺氧池的內部，與從好氧區回流至缺氧池內部的硝化液進行反硝化反應；
S6：污泥混合液在缺氧池內反硝化后，抽入到好氧池的內部進行硝化反應，一部分硝化液從好氧池回流至缺氧池使用；
S7：將好氧池內部的污泥混合液依次抽入到后置缺氧池和后置好氧池內部再次進行反硝化和硝化反應；
S8：將后置好氧池內部的污泥混合液抽入到沉淀池的內部進行沉淀，將沉淀出的污水抽入到精濾設備的內部，精濾后排出，污泥分離設備將沉淀的污泥分離，一部分污泥回流到預脫銷池使用、一部分污泥抽入到污泥池內部。
作為本發明優選的實施例，所述S1中過濾池的內部設置有過濾網和過濾網清理設備，過濾網的網孔為8*12mm。
作為本發明優選的實施例，所述S2中向過濾池中加入污水絮凝劑(聚合氯化鋁、聚合硫酸鋁或聚丙烯酰胺)、助凝劑、脫氯劑等助劑。
作為本發明優選的實施例，所述在過濾池、預脫硝池、厭氧池、缺氧池和好氧池的內部均設置有攪拌設備。
作為本發明優選的實施例，所述在沉淀池的內部設置有污泥分離設備，將污泥一部分回抽到與脫硝池內部，另一部分抽入到污泥池內部。
作為本發明優選的實施例，所述污水在好氧池的反應時對好氧池內部進行曝氣，且曝氣管的進氣端設置有電磁閥。
作為本發明優選的實施例，所述精濾設備內設有填料層、過濾層和活性炭層。
作為本發明優選的實施例，所述填料層中的填料為海綿。
作為本發明優選的實施例，所述過濾層可為精細過濾網或者精過濾濾芯精過濾方式其中的一種。
作為本發明優選的實施例，所述精濾設備內部安裝有消毒結構，可為紫外線輻射消毒燈、添加消毒劑等消毒方式。
在上述技術方案中，本發明提供的一種污水深度脫氮除磷處理工藝，有益效果：(1)通過在厭氧池前增設過濾池和預脫硝池，過濾池能夠將污水中的懸浮物進行過濾，預脫硝池，能夠使從沉淀池內回流的污泥中的硝態氮與污水進行反硝化反應，然后回流污泥再進入厭氧池的內部再與污水進行生物除磷反應，避免回流污泥中的硝態氮對除磷的干擾，降低污水化學需氧量，并且提高了脫氮除磷的效率；(2)通過將上清液回流之過濾池的內部隨污水進入處理系統，該階段上清液中含有大量的小分子有機物，提高可生化性并有效降低生化好氧池的有機負荷；(3)通過在厭氧—缺氧—好氧—缺氧—好氧的交替運行中，實現降低化學需氧量、總磷和總氮，再將污水通入后置缺氧池進一步強化對氮的去除；再將污水通過后置好氧池加強對磷的去除，能夠深度對污水脫氮除磷，脫碳除磷的效果更好。
（發明人：賀永平;姜孟;王雪青）
