公布日：2022.07.19
申請日：2021.01.14
分類號：B01D36/02(2006.01)I;B01D35/16(2006.01)I
摘要
本申請公開了一種重金屬污水處理用固液分離裝置，包括支撐機構、過濾機構、吸料機構、洗刷機構和接水機構；支撐機構包括殼體和支腿；殼體包括第一半殼體和第二半殼體，第一半殼體和第二半殼體通過螺栓固定連接；支腿固定連接在殼體的下側；過濾機構設置在支撐機構的內部；吸料機構的進料部分延伸到過濾機構的內部；洗刷機構設置在過濾機構的外側，洗刷機構的噴水部件朝向過濾機構；接水機構設置在支撐機構的內部，并且設置在過濾機構的下側，接水機構的出水端向下延伸出支撐機構。本方案，可便于更換第二濾板，可自動去除第二濾板上的污泥，減小第二濾板的堵塞程度，可對第一濾板進行反沖洗，降低第一濾板的維修頻率。
權利要求書

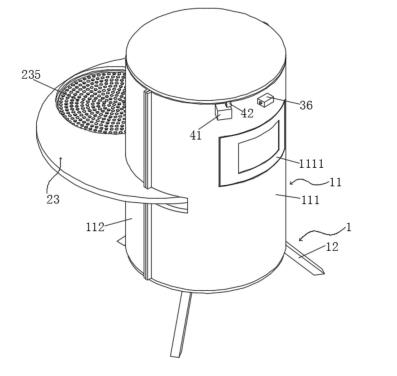

1.一種重金屬污水處理用固液分離裝置，其特征在于：包括支撐機構（1）、過濾機構（2）、吸料機構（3）、洗刷機構（4）和接水機構（5）；所述支撐機構（1）包括殼體（11）和支腿（12）；所述殼體（11）包括第一半殼體（111）和第二半殼體（112），所述第一半殼體（111）和第二半殼體（112）通過螺栓固定連接；所述支腿（12）固定連接在所述殼體（11）的下側；所述過濾機構（2）設置在所述支撐機構（1）的內部；吸料機構（3）的進料部分延伸到所述過濾機構（2）的內部；洗刷機構（4）設置在所述過濾機構（2）的外側，所述洗刷機構（4）的噴水部件朝向過濾機構（2）；接水機構（5）設置在所述支撐機構（1）的內部，并且設置在所述過濾機構（2）的下側，所述接水機構（5）的出水端向下延伸出支撐機構。
2.如權利要求1所述的一種重金屬污水處理用固液分離裝置，其特征在于：所述第一半殼體（111）上設置有檢修門（1111），所述檢修門（1111）上設置有觀察窗。
3.如權利要求1所述的一種重金屬污水處理用固液分離裝置，其特征在于：所述過濾機構（2）包括固定環（21）、旋轉分離筒組件（22）和濾板組件（23）；所述固定環（21）的外圈通過螺栓固定連接在第一半殼體（111）的內壁上，所述固定環（21）的另一側通過螺栓固定連接在第二半殼體（112）的內壁上；所述旋轉分離筒組件（22）包括筒體（221）、外齒圈（222）、第一電機（223）、第一轉軸（224）和齒輪（225）；所述筒體（221）的側壁下半部分開設有第一通孔（2211），所述第一通孔（2211）中固定連接有第一濾板（2212）；所述筒體（221）的側壁上半部分通過軸承和所述固定環（21）的內圈轉動連接；所述外齒圈（222）固定套接在所述筒體（221）的外圈；所述第一電機（223）固定連接在所述殼體（11）的內壁上；所述第一轉軸（224）通過聯軸器固定連接在所述第一電機（223）的輸出端上；所述齒輪（225）固定連接在所述第一轉軸（224）上，所述齒輪（225）和所述外齒圈（222）嚙合；所述濾板組件（23）包括電動滑臺（231）、第二電機（232）、第二轉軸（233）、轉盤（234）和第二濾板（235）；所述電動滑臺（231）固定連接在殼體（11）上；所述第二電機（232）通過電機架固定連接在所述電動滑臺（231）的滑動端上；所述第二轉軸（233）固定連接在所述第二電機（232）的輸出端上；所述轉盤（234）固定連接在第二轉軸（233）的下端；所述轉盤（234）上環形陣列開設有第二通孔，所述第二通孔中螺接有安裝環（236）；所述第二濾板（235）通過軸承轉動連接于安裝環（236）的內圈，所述第二濾板（235）的上側和所述筒體（221）的下側貼合。
4.如權利要求3所述的一種重金屬污水處理用固液分離裝置，其特征在于：所述筒體（221）的下側固定連接有彈性橡膠層（2213），所述彈性橡膠層（2213）和所述第二濾板（235）的上表面貼合。
5.如權利要求1所述的一種重金屬污水處理用固液分離裝置，其特征在于：所述吸料機構（3）包括立板（31）、側板（32）、上板（33）、固定架（34）、吸料管（35）和污泥泵（36）；所述立板（31）的下側和第二濾板（235）的上表面貼合；立板（31）可刮去第二濾板（235）上的污泥；所述側板（32）固定連接在所述立板（31）的兩側；所述上板（33）固定連接在所述立板（31）和側板（32）的上側；所述上板（33）、立板（31）、側板（32）和第二濾板（235）之間構成一個容納污泥的腔體（37），在第二濾板（235）轉動時，立板31可刮去第二濾板235上的污泥，并且儲存在腔體（37）中；固定架（34）的一端固定連接在立板（31）上，所述固定架（34）的另一端固定連接在殼體（11）的內表面上；所述吸料管（35）設置為喇叭狀，所述吸料管（35）的下端和腔體（37）連通，所述吸料管（35）的上端通過軟管和污泥泵（36）連通；所述污泥泵（36）固定連接在所述殼體（11）上。
6.如權利要求1所述的一種重金屬污水處理用固液分離裝置，其特征在于：立板（31）的一側設置有附加板（311），附加板（311）的下側固定連接有毛刷（3111），所述毛刷（3111）的下端和第二濾板（235）的上表面貼合。
7.如權利要求1所述的一種重金屬污水處理用固液分離裝置，其特征在于：所述洗刷機構（4）包括水箱（41）、氣泵（42）和噴頭（43），所述水箱（41）設置在殼體（11）上，所述氣泵（42）的輸出端和水箱（41）的上側連通；所述噴頭（43）通過軟管和所述水箱（41）的出水口連通，所述噴頭（43）固定連接在所述殼體（11）的內壁上。
8.如權利要求1所述的一種重金屬污水處理用固液分離裝置，其特征在于：第一濾板2212的上側向筒體221的內部?jì)A斜10°-40°。
9.如權利要求1所述的一種重金屬污水處理用固液分離裝置，其特征在于：所述接水機構（5）包括接水斗（51）和出水管（52）；所述接水斗（51）設置在殼體（11）的內部，所述接水斗（51）設置在所述過濾機構（2）的下側，所述出水管（52）和所述接水斗（51）的下端連通，所述出水管（52）延伸出殼體（11）。
發明內容
本申請的主要目的在于提供一種重金屬污水處理用固液分離裝置，以改善相關技術中的問題。
為了實現上述目的，本申請提供了一種重金屬污水處理用固液分離裝置，包括支撐機構、過濾機構、吸料機構、洗刷機構和接水機構；支撐機構包括殼體和支腿；殼體包括第一半殼體和第二半殼體，第一半殼體和第二半殼體通過螺栓固定連接；支腿固定連接在殼體的下側；過濾機構設置在支撐機構的內部；吸料機構的進料部分延伸到過濾機構的內部；洗刷機構設置在過濾機構的外側，洗刷機構的噴水部件朝向過濾機構；接水機構設置在支撐機構的內部，并且設置在過濾機構的下側，接水機構的出水端向下延伸出支撐機構。
在本申請的一種實施例中，第一半殼體上設置有檢修門，檢修門上設置有觀察窗。
在本申請的一種實施例中，過濾機構包括固定環、旋轉分離筒組件和濾板組件；固定環的外圈通過螺栓固定連接在第一半殼體的內壁上，固定環的另一側通過螺栓固定連接在第二半殼體的內壁上；旋轉分離筒組件包括筒體、外齒圈、第一電機、第一轉軸和齒輪；筒體的側壁下半部分開設有第一通孔，第一通孔中固定連接有第一濾板；筒體的側壁上半部分通過軸承和固定環的內圈轉動連接；外齒圈固定套接在筒體的外圈；第一電機固定連接在殼體的內壁上；第一轉軸通過聯軸器固定連接在第一電機的輸出端上；齒輪固定連接在第一轉軸上，齒輪和外齒圈嚙合；濾板組件包括電動滑臺、第二電機、第二轉軸、轉盤和第二濾板；電動滑臺固定連接在殼體上；第二電機通過電機架固定連接在電動滑臺的滑動端上；第二轉軸固定連接在第二電機的輸出端上；轉盤固定連接在第二轉軸的下端；轉盤上環形陣列開設有第二通孔，第二通孔中螺接有安裝環；第二濾板通過軸承轉動連接于安裝環的內圈，第二濾板的上側和筒體的下側貼合。
在本申請的一種實施例中，筒體的下側固定連接有彈性橡膠層，彈性橡膠層和第二濾板的上表面貼合。
在本申請的一種實施例中，吸料機構包括立板、側板、上板、固定架、吸料管和污泥泵；立板的下側和第二濾板的上表面貼合；立板可刮去第二濾板上的污泥；側板固定連接在立板的兩側；上板固定連接在立板和側板的上側；上板、立板、側板和第二濾板之間構成一個容納污泥的腔體，在第二濾板轉動時，立板可刮去第二濾板上的污泥，并且儲存在腔體中；固定架的一端固定連接在立板上，固定架的另一端固定連接在殼體的內表面上；吸料管設置為喇叭狀，吸料管的下端和腔體連通，吸料管的上端通過軟管和污泥泵連通；污泥泵固定連接在殼體上。
在本申請的一種實施例中，立板的一側設置有附加板，附加板的下側固定連接有毛刷，毛刷的下端和第二濾板的上表面貼合。
在本申請的一種實施例中，洗刷機構包括水箱、氣泵和噴頭，水箱設置在殼體上，氣泵的輸出端和水箱的上側連通；噴頭通過軟管和水箱的出水口連通，噴頭固定連接在殼體的內壁上。
在本申請的一種實施例中，第一濾板的上側向筒體的內部?jì)A斜10°-40°。
在本申請的一種實施例中，接水機構包括接水斗和出水管；接水斗設置在殼體的內部，接水斗設置在過濾機構的下側，出水管和接水斗的下端連通，出水管延伸出殼體。
與現有技術相比，本申請的有益效果是：
1.通過上述設計的重金屬污水處理用固液分離裝置，使用時，設置過濾機構，流入筒體中的污水流到第二濾板上，第二濾板對污水進行過濾，從而實現固液分離；當需要更換第二濾板時，電動滑臺帶動第二電機、第二轉軸和轉盤向下移動，使第二濾板和筒體的下側分離；第二電機通過第二轉軸帶動轉盤轉動預定角度，從而使相鄰的另一個第二濾板和筒體同心，然后電動滑臺帶動第二電機、第二轉軸和轉盤向上移動，從而使相鄰的第二濾板貼合在筒體的下側，進行固液分離操作。此時，上一組用過的第二濾板處于不工作的狀態，可通過拆卸掉安裝環，從而拆卸第二濾板，從而便于更換和維護第二濾板。
（發明人：孫漢柏;曾慶炳;魏小紅;周濤）
