公布日：2023.05.30
申請日：2022.12.28
分類號：C02F9/00(2023.01)I;C02F1/467(2023.01)N;C02F1/52(2023.01)N;C02F1/44(2023.01)N;C02F1/46(2023.01)N;C02F5/02(2023.01)N;C02F1/00(2023.01)N;C02F103
/02(2006.01)N
摘要
本發明涉及一種循環水排污水濃縮減量工藝，包括以下步驟：(1)將污水送入帶電化學裝置的循環水塔池中，進行電化學處理，使得水中Ca2+、Mg2+形成沉淀析出，得到提濃后的循環水排污水；(2)將循環水排污水依次送入軟化系統、超濾系統與反滲透系統中進行處理，最后得到濃水送往后續脫硫系統，得到產水則排出。與現有技術相比，本發明可有效提高水回收率、節水減排與水垢去除能力等。
權利要求書
1.一種循環水排污水濃縮減量工藝，其特征在于，包括以下步驟：(1)將污水送入帶電化學裝置的循環水塔池中，進行電化學處理，使得水中Ca2+、Mg2+形成沉淀析出，得到提濃后的循環水排污水；(2)將循環水排污水依次送入軟化系統、超濾系統與反滲透系統中進行處理，最后得到濃水送往后續脫硫系統，得到產水則排出。
2.根據權利要求1所述的一種循環水排污水濃縮減量工藝，其特征在于，步驟(1)的電化學處理過程中，通過陰陽極發生氧化還原反應，對污水進行處理。
3.根據權利要求2所述的一種循環水排污水濃縮減量工藝，其特征在于，與陰極、陽極相連接的電源輸入的電壓為AC380V，并經轉換模塊變成直流電流經陰極和陽極形成的全橋電路。
4.根據權利要求1所述的一種循環水排污水濃縮減量工藝，其特征在于，步驟(2)中，軟化系統中的處理過程為：往循環水排污水中加入軟化試劑，送往澄清池中進行處理，確保澄清出水濁度≤10NTU，控制出水堿度≯1.2mmol/L，暫時硬度≯1.2mmol/L，再在送往超濾系統中。
5.根據權利要求1所述的一種循環水排污水濃縮減量工藝，其特征在于，步驟(2)中，超濾系統中的處理過程為：采用超濾膜對軟化系統的出水進行超濾處理，控制超濾出水水質濁度≤0.2NTU、SDI≤3。
6.根據權利要求1所述的一種循環水排污水濃縮減量工藝，其特征在于，步驟(2)中，反滲透系統中的處理過程為：依次采用抗污染復合膜與海水淡化膜對超濾后的出水進行反滲透處理。
7.根據權利要求6所述的一種循環水排污水濃縮減量工藝，其特征在于，步驟(2)中，所述抗污染復合膜為PROC10反滲透膜。
8.根據權利要求6所述的一種循環水排污水濃縮減量工藝，其特征在于，步驟(2)中，所述海水淡化膜為SWC5-LD反滲透膜。
9.根據權利要求1所述的一種循環水排污水濃縮減量工藝，其特征在于，步驟(2)中，脫硫系統中的處理過程為：對濃水進行均質、軟化、澄清、過濾預處理后，再濃縮，最終實現固液分離。
10.根據權利要求1所述的一種循環水排污水濃縮減量工藝，其特征在于，步驟(2)中，經過反滲透系統的產水的一部分返回所述循環水塔池，另一部分則送往用水系統供用戶適用。
發明內容
本發明的目的就是為了提供一種循環水排污水濃縮減量工藝。
本發明的目的可以通過以下技術方案來實現：

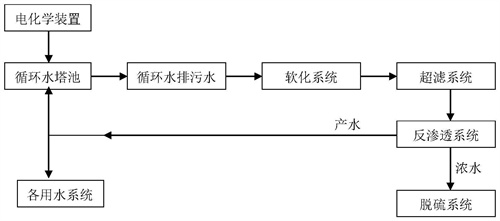

一種循環水排污水濃縮減量工藝，包括以下步驟：
(1)將污水送入帶電化學裝置的循環水塔池中，進行電化學處理，使得水中Ca2+、Mg2+形成沉淀析出，得到提濃后的循環水排污水；
(2)將循環水排污水依次送入軟化系統、超濾系統與反滲透系統中進行處理，最后得到濃水送往后續脫硫系統，得到產水則排出。
進一步的，步驟(1)中，電化學處理的工藝過程為：循環水進入電化學裝置后，在電化學裝置里的電極組上充分發揮陰、陽極氧化、還原反應，使陽極發生氧化反應(電解)，產生OH·、H2O2、O3、HClO、ClO2等氧化性物質，發揮防腐除銹、殺菌滅藻的作用，陰極發生還原反應(電結晶)，將成垢離子從水中析出。此過程參數條件：?jiǎn)闻_設備最大處理能力超過1200方保有水量補水量(2500方循環量)，可根據水質情況確定。另外，電化學處理過程中，與陰極、陽極相連接的電源輸入的電壓為AC380V，電源輸入為AC380V，經轉換模塊變成直流電，直流電經全橋電路，輸出頻率可變的脈沖，作用于電極板；主控板采集極板的電流信號，通過程序算法，控制直流電的幅值、頻率等，形成閉環控制。將不同的水質所對應的電流、電壓、頻率等參數預先寫入程序，在不同的水質情況下，電流及電壓頻率等參數可自動根據程序的指令進行自動匹配。電極片數與處理水量有正向關系，單臺主機可控制電極片數40片。
進一步的，步驟(2)中，軟化系統中的處理過程為：來水進入澄清池，采用石灰/碳酸鈉等藥劑對循環水排污水進行軟化處理后，可以有效的降低循環水中的鈣鎂硬度、堿度及有機物含量，澄清池可根據運行時間或處理水量等參數，利用液位差，自動向污泥調節池排泥。澄清池出水進入重力運行的V型濾池，過濾系統重力運行，澄清池出水透過V型濾池濾料后的產水作為超濾進水。一般控制澄清池停留時間不低于4小時，出水應保證濁度≤10NTU。V型濾池濾層上水深宜為1.5～2m，并留有至少0.3m超高。V型濾池內填裝的濾料采用優質天然海砂，不同粒徑按一定比例混合而成。
進一步的，步驟(2)中，超濾系統中的處理過程為：采用抗污染能力強、化學穩定性好、機械強度高的膜對V型濾池后的出水進行超濾處理，控制出水水質濁度≤0.2NTU、SDI≤3，滿足反滲透的進水要求。此處超濾膜可以為CM-151陶瓷膜，膜面積24.3m2，流道標稱尺寸(六邊形)2.4mm。
進一步的，步驟(2)中，反滲透系統中的處理過程為：依次采用抗污染復合膜與海水淡化膜對超濾后的出水進行反滲透處理。
更進一步的，步驟(2)中所述抗污染復合膜為PROC10反滲透膜，其規格參數：產水量39.7m3/d，有效膜面積：37.2m2，進水隔網：0.864mm。
更進一步的，步驟(2)中，所述海水淡化膜為SWC5-LD反滲透膜，其規格參數：產水量34.1m3/d，有效膜面積：37.2m2，給水隔網厚度：34mil(LD技術)。
進一步的，步驟(2)中，脫硫系統中的處理過程為：廢水先經過預處理(一般包括均質、軟化、澄清、過濾等常規處理措施)，然后通過脫硫廢水濃縮，最終實現固液分離。
進一步的，步驟(2)中，經過反滲透系統的產水的一部分返回所述循環水塔池，另一部分則送往用水系統供用戶適用。
本發明采用在循環水塔池中放置電化學裝置使得水中Ca2+、Mg2+形成沉淀析出，水中堿度和硬度降低。同時電化學裝置可在不添加或少添加化學藥劑情況下即可提高循環水濃水倍數，降低補充水的用量(節約水資源)，降低排污量(降低后續膜法處理量)。然后采用石灰/碳酸鈉等藥劑對排污水進行軟化處理，可以有效的降低水中的鈣鎂硬度、堿度及有機物含量，再通過“超濾+反滲透”來實現排污水的二次濃縮減量。另外，對于膜處理回收率的限制：反滲透工藝采用一級兩段式，根據循環排污水的水質特點來選擇透水量大、脫鹽率高、化學穩定性好、抗污染性能好及機械強度好的抗污染復合膜(一段)及海水淡化膜(二段)，可有效提高水的回收率。
與現有技術相比，本發明具有以下優點：
(1)減少投資：循環水排水量減少，后續排水處理工藝投資減少；
(2)提高水回收率：海水淡化膜透水量大、脫鹽率高、過濾精度高，可大大提高回收率及水中離子的去除率；
(3)節水減排：循環水濃縮倍數提高，降低補充水量，降低排污量；
(4)水垢去除能力：電化學裝置能夠將循環水系統中導致生垢(銹)的成分如鈣、鎂、鐵等離子吸附收集到集垢器上，水垢肉眼可見且后續資源化處理。
（發明人：王羽旸;王煒）
