公布日：2022.05.31
申請日：2022.03.09
分類號：C02F9/04(2006.01)I;C02F11/122(2019.01)I;C02F103/10(2006.01)N
摘要
本發明公開了一種同步處理采出水和壓裂返排液的系統及工藝，涉及水處理技術領域。包括底板和傳送機構，包括重力隔油罐、調節池，氣浮系統、混凝沉淀系統、浸沒式超濾系統、殺菌消毒系統、污泥脫水系統、高壓回注系統和油品儲罐。所述重力隔油罐、調節池，氣浮系統、混凝沉淀系統、浸沒式超濾系統、殺菌消毒系統。本發明對采出水預處理，利用隔油罐進行除油，滿足采出水和壓裂返排液的混合要求，對采出水和壓裂返排液中含有大分子膠類有機物，采用同時投加低溫型破膠劑和混凝劑，對沉淀池產水直接過濾，省去砂濾系統，將含有密度較小有機物、無機雜質去除，降低了除油負荷，大幅提高過濾精度、去除雜質、處理穩定性和處理效果。
權利要求書

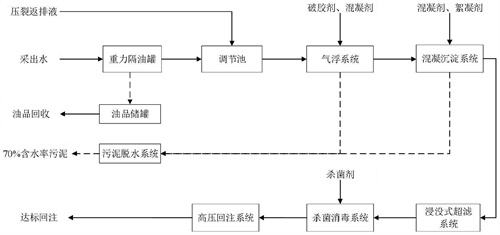

1.一種同步處理采出水和壓裂返排液的系統，其特征在于，包括重力隔油罐、調節池，氣浮系統、混凝沉淀系統、浸沒式超濾系統、殺菌消毒系統、污泥脫水系統、高壓回注系統和油品儲罐。所述重力隔油罐、調節池，氣浮系統、混凝沉淀系統、浸沒式超濾系統、殺菌消毒系統依次順序連接，重力隔油罐與油品儲罐連接，氣浮系統、混凝沉淀系統與污泥脫水系統連接。
2.根據權利要求1所述的一種同步處理采出水和壓裂返排液的系統，其特征在于，所述氣浮系統采用加壓溶氣氣浮系統，回流比20％-30％，溶氣水采用氣浮產水。
3.根據權利要求1所述的一種同步處理采出水和壓裂返排液的系統，其特征在于，氣浮系統中同步投加破膠劑和混凝劑，破膠劑采用低溫型破膠劑，混凝劑采用鋁鹽或鐵鹽。
4.根據權利要求1所述的一種同步處理采出水和壓裂返排液的系統，其特征在于，所述的混凝沉淀池采用高密度沉淀池，反應區投加混凝劑和絮凝劑，混凝劑采用鋁鹽或鐵鹽，絮凝劑采用陰離子型PAM。
5.根據權利要求1所用的一種同步處理采出水和壓裂返排液工藝，其特征在于，包括如下步驟：(1)采出水首先進入重力隔油罐，利用油水密度差進行油水分離，隔油罐中浮油收集至油品儲罐進行回收利用，隔油罐產水中石油類含量小于100mg/L，進入調節池進行水質水量的調節，并與壓裂返排液充分混合；(2)壓裂返排液通過罐車或管道進入調節池與采出水混合，總停留時間不低于4d；(3)混合后的采出水和壓裂返排液首先進入氣浮裝置，通過投加低溫型破膠劑和混凝劑，使采出水和壓裂返排液發生破膠及混凝反應，用以去除懸浮物、膠體、大分子有機物、石油類等，氣浮產水石油類含量小于10mg/L；(4)氣浮產水進入到混凝沉淀系統，通過投加混凝劑和絮凝劑，用以進一步去除廢水中懸浮物和膠體物質，沉淀池出水懸浮物含量小于20mg/L，石油類含量小于10mg/L；(5)混凝沉淀池產水進入浸沒式超濾進行精密過濾，浸沒式超濾采用PVDF有機超濾膜，對廢水中的細小顆粒、細菌以及大分子有機物等做精密過濾去除，浸沒式超濾產水濁度小于0.5NTU，產水粒度中值小于5μm；(6)浸沒式超濾系統產水進入殺菌消毒系統進行殺菌處理，通過投加次氯酸鈉消毒劑，接觸時間＞1.0h，確保殺菌消毒系統產水鐵細菌、硫細菌等微生物指標滿足回注要求，通過回注系統進行達標回注；(7)氣浮系統和混凝沉淀系統產出的污泥進入污泥脫水系統，采用高壓隔膜壓濾機進行壓濾脫水，脫水后的污泥含水率降低至70％以下，外運處置。
發明內容
針對采出水與傳統壓裂返排液水質復雜，處理效果差，無法穩定達到回注水質要求的問題，提供一種同步處理采出水和壓裂返排液的系統及工藝。
一種同步處理采出水和壓裂返排液的系統及工藝，包括：
(1)采出水首先進入重力隔油罐，利用油水密度差進行油水分離，隔油罐中浮油收集至油品儲罐進行回收利用，隔油罐產水中石油類含量小于100mg/L，進入調節池進行水質水量的調節，并與壓裂返排液充分混合；
(2)壓裂返排液通過罐車或管道進入調節池與采出水混合，總停留時間不低于4d；
(3)混合后的采出水和壓裂返排液首先進入氣浮裝置，通過投加低溫型破膠劑和混凝劑，使采出水和壓裂返排液發生破膠及混凝反應，用以去除懸浮物、膠體、大分子有機物、石油類等，氣浮產水石油類含量小于10mg/L；
(4)氣浮產水進入到混凝沉淀系統，通過投加混凝劑和絮凝劑，用以進一步去除廢水中懸浮物和膠體物質，沉淀池出水懸浮物含量小于20mg/L，石油類含量小于10mg/L；
(5)混凝沉淀池產水進入浸沒式超濾進行精密過濾，浸沒式超濾采用PVDF有機超濾膜，對廢水中的細小顆粒、細菌以及大分子有機物等做精密過濾去除，浸沒式超濾產水濁度小于0.5NTU，產水粒度中值小于5μm；
(6)浸沒式超濾系統產水進入殺菌消毒系統進行殺菌處理，通過投加次氯酸鈉消毒劑，接觸時間＞
1.0h，確保殺菌消毒系統產水鐵細菌、硫細菌等微生物指標滿足回注要求，通過回注系統進行達標回注；
(7)氣浮系統和混凝沉淀系統產出的污泥進入污泥脫水系統，采用高壓隔膜壓濾機進行壓濾脫水，脫水后的污泥含水率降低至70％以下，外運處置。
有益效果
(1)本工藝對采出水預處理，利用隔油罐進行除油，滿足采出水和壓裂返排液的混合要求，同時降低后續工藝的除油負荷；
(2)本工藝針對采出水和壓裂返排液中含有大分子膠類有機物，采用同時投加低溫型破膠劑和混凝劑，可以高效的去除廢水中的懸浮物和大分子有機物；
(3)采用浸沒式超濾系統對沉淀池產水直接過濾，省去砂濾系統，縮短工藝流程的同時和大幅提高了過濾精度，可以確保產水達到回注要求；
(4)本工藝采用氣浮+混凝沉淀的兩級除濁工藝，將含有有機物等密度較小的污泥在氣浮系統進行高效去除，無機雜質顆粒則在混凝沉淀系統內去除，可大幅提高整個系統的處理穩定性和處理效果。
（發明人：張鳴;張科;馬林;陳旻;張孝寶;白成悅）
