公布日：2023.03.07
申請日：2022.10.31
分類號：C02F3/28(2006.01)I
摘要
本發明提供一種應用于工業污水處理的零價鐵協同穩流式厭氧反應系統，包括：穩流罐，所述穩流罐用于連接厭氧反應器，所述穩流罐內設有填充層，所述填充層用于對所述穩流罐進行填料，并用于對污水進行強化還原電位；所述穩流罐內設有反沖洗管道；本發明采用厭氧處理工藝，使厭氧反應器連接穩流罐，將零價鐵填充層至于穩流罐中，即解決了厭氧反應器內置零價鐵填充層易產生污泥附著鈍化、板結的問題，又能確保整個污水處理過程中泥水混合均勻，有效提高污水處理效率和系統使用壽命；利用反沖洗管道對穩流罐內進行沖洗，雜質能夠被反沖洗管道進行沖洗，實現穩流罐使用壽命提高目的。
權利要求書

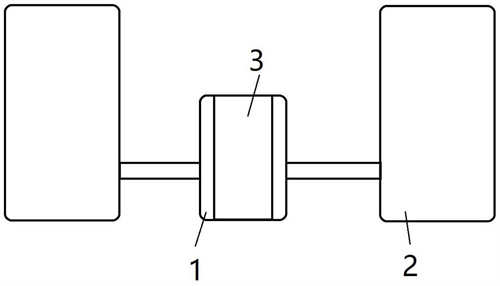

1.一種應用于工業污水處理的零價鐵協同穩流式厭氧反應系統，其特征在于，包括：穩流罐（1），所述穩流罐（1）用于連接厭氧反應器（2），所述穩流罐（1）內設有填充層（3），所述填充層（3）用于對所述穩流罐（1）進行填料，并用于對污水進行強化還原電位；所述穩流罐（1）還連接有反沖洗管道；所述厭氧反應器（2）設有兩組，各所述厭氧反應器（2）分別通過管道一一連接所述穩流罐（1）；所述填充層（3）為零價鐵填充層（3），所述零價鐵填充層（3）垂直設置在所述穩流罐（1）的內底部；且所述零價鐵填充層（3）與穩流罐（1）內部高度一致；所述零價鐵填充層（3）為板狀結構，所述板狀結構位于所述穩流罐（1）的中心，并用于將所述穩流罐（1）分割形成兩個穩流艙體；所述穩流罐（1）內設有折流板（39），所述折流板（39）用于將所述穩流罐（1）分割形成兩個同心的流體通道，所述流體通道包括第一流體通道（41）和第二流體通道（42）；其中，第一流體通道（41）上分別相對連接回流進口（37）和污水進口（38），所述回流進口（37）連接厭氧反應器的輸出端；第二流體通道（40）連接回流出口（36），并通過循環泵連接厭氧反應器的輸入端；所述厭氧反應器（2）可以設為一個或多個；兩個厭氧反應器（2）之間設有廊道（6），所述廊道（6）的下方設有填料裝置（5），所述廊道上設有檢修口，所述檢修口用于對所述填料裝置（5）進行檢修、維護或保養；所述填料裝置（5）的下方通過填料通道（4）對穩流罐（1）進行填料或送料；所述填料裝置（5）設有多個填料通道（4），當穩流罐為多個時，利用所述填料通道（4）將填料分別送入各所述穩流罐（1）內，所述填料裝置（5）包括第一料筒24）和第二料筒（25），所述第一料筒（24）和所述第二料筒（25）分別連接填料通道（4）；所述穩流罐（1）內還設有填充層檢測模塊，所述填充層檢測模塊為超聲波檢測系統，所述超聲波檢測系統用于對填充層（3）進行監測，當所述填充層（3）在使用過程中出現損耗，并低于預設值時，啟動所述填料裝置（5），并通過所述填料裝置（5）實現新的零價鐵進行填充；所述超聲波檢測系統包括多個超聲波探頭，各所述超聲波探頭位于所穩流罐（1）的內部，且分別分布于頂部、底部和側壁，均用于對填充層（3）進行監測，若所述填充層（3）出現缺損（損耗）時，啟動填料裝置（5）進行物料輸送，所述填料通道（4）內設有螺旋輸料組件，通過螺旋輸料組件可便于將料筒內的物料進行輸送；兩組穩流罐（1）一一對應厭氧反應器進行兩項反應時，兩組穩流罐（1）或兩組厭氧反應器為串聯設置，順序對污水進行處理；當其中一組穩流罐（1）出現零價鐵缺損（損耗）時，則可通過一組填料裝置（5）對其進行物料填充；所述填料通道（4）上還設置有閥門，所述閥門用于封閉所述填料通道（4）；位于一級厭氧反應器的填料通道上設置有兩個填料通道，各所述填料通道分別一一對應第一料筒（24）和第二料筒（25）；當所述超聲波檢測系統對兩個穩流罐（1）內進行填料層完整性監測時，若一級反應器對應的穩流罐出現缺料時，啟動第一料筒（24），若第一料筒（24）的物料不能滿足填料需求時，則給螺桿對應的電機發送啟動指令；所述螺桿的電機根據上述指令驅動時：首先獲取穩流罐一和穩流罐二的間距，根據兩者間距計算出所述螺桿的轉動圈數，并基于轉動圈數獲得驅動指令，并使得電機帶著螺桿進行工作；所述第一料筒（24）和第二料筒（25）的輸出端設有電磁閥，所述電磁閥根據是否需要投料進行打開或關閉；當所述螺桿驅動第二料筒（25）到達穩流罐一的其中一個空閑填料通道（4）時，所述第二料筒（25）的輸出端上設有對準機構，當對準機構將第二料筒（25）和空閑的填料通道（4）進行對準后，打開第二料筒（25）輸出端的電磁閥，打開空閑填料通道（4）的電磁閥，啟動空閑填料通道（4）的螺旋輸料組件，即可實現利用第二料筒（25）內的填料對穩流罐一進行補料。
2.如權利要求1所述的一種應用于工業污水處理的零價鐵協同穩流式厭氧反應系統，其特征在于，零價鐵填充層（3）上設有篩孔，所述篩孔用于流體進行通過，所述零價鐵填充層（3）的填料為零價鐵填料，所述零價鐵填料為多孔泡沫結構。
3.如權利要求1所述的一種應用于工業污水處理的零價鐵協同穩流式厭氧反應系統，其特征在于，所述零價鐵填充層（3）的下方間隔設有卡槽（42），所述卡槽（42）用于對所述折流板（39）進行卡設，所述折流板（39）位于所述穩流罐（1）內底部。
4.如權利要求1所述的一種應用于工業污水處理的零價鐵協同穩流式厭氧反應系統，其特征在于，所述穩流罐（1）上設有填料裝置（5），所述填料裝置（5）用于通過填料通道（4）對所述穩流罐（1）進行送料或填料。
5.如權利要求1所述的一種應用于工業污水處理的零價鐵協同穩流式厭氧反應系統，其特征在于，當所述穩流罐設有兩組時，穩流罐一和厭氧反應器一連接，穩流罐二和厭氧反應器二連接，兩兩一組分別串聯，可實現逐級進行厭氧反應的目的。
6.如權利要求1所述的一種應用于工業污水處理的零價鐵協同穩流式厭氧反應系統，其特征在于，所述厭氧反應器為厭氧反應罐，所述厭氧反應罐的上頂部設有三相分離器，所述三相分離器用于將厭氧反應罐內產生的沼氣通過沼氣收集管道進行排出；且所述三相分離器還用于將泥水進行分離，通過罐體出水管將厭氧反應后的水從所述厭氧反應罐的頂部排出；所述厭氧反應罐的內底部設有布水器，所述布水器的輸入端通過循環泵連接回流出口，所述布水器的輸出端將穩流罐內經零價鐵反應的污水輸至厭氧反應罐內；所述回流進口的輸入端連接回流管，所述回流管的另一端連接厭氧反應器的上頂部，且所述回流管位于三相分離器的下方，所述穩流罐的上方還連接有紊流循環管，所述紊流循環管用于對所述穩流罐內的污水進行擾動；或者，所述穩流罐的上方/下方設有混勻裝置，利用混勻裝置對所述穩流罐內的污水進行擾動，提高零價鐵和污水混合效率。
發明內容
本發明提供一種應用于工業污水處理的零價鐵協同穩流式厭氧反應系統，采用兩相厭氧處理工藝，使兩個厭氧反應器各自連接有一個穩流罐，將零價鐵填充層至于穩流罐中，即解決了厭氧反應器內置零價鐵填充層易產生污泥附著鈍化、板結的問題，又能確保整個污水處理過程中泥水混合均勻，有效提高污水處理效率和系統使用壽命。
本發明提供一種應用于工業污水處理的零價鐵協同穩流式厭氧反應系統，包括：穩流罐，所述穩流罐用于連接厭氧反應器，所述穩流罐內設有填充層，所述填充層用于對所述穩流罐進行填料，并用于對污水進行強化還原電位；所述穩流罐還連接有反沖洗管道。
優選的，所述厭氧反應器設有兩組，各所述厭氧反應器分別通過管道一一連接所述穩流罐。
優選的，所述填充層為零價鐵填充層，所述零價鐵填充層垂直設置在所述穩流罐的內底部；且所述零價鐵填充層與穩流罐內部高度一致。
優選的，零價鐵填充層上設有篩孔，所述篩孔用于流體進行通過，所述零價鐵填充層的填料為零價鐵填料，所述零價鐵填料為多孔泡沫結構。
優選的，所述零價鐵填充層為板狀結構，所述板狀結構位于所述穩流罐的中心，并用于將所述穩流罐分割形成兩個穩流艙體。
優選的，所述穩流罐內設有折流板，所述折流板用于將所述穩流罐分割形成兩個同心的流體通道，所述流體通道包括第一流體通道和第二流體通道；其中，第一流體通道上分別相對連接回流進口和污水進口，所述回流進口連接厭氧反應器的輸出端；第二流體通道連接回流出口，并通過循環泵連接厭氧反應器的輸入端；所述厭氧反應器可以設為一個或多個。
優選的，所述零價鐵填充層的下方間隔設有卡槽，所述卡槽用于對所述折流板進行卡設，所述折流板位于所述穩流罐內底部。
優選的，所述穩流罐上設有填料裝置，所述填料裝置用于通過填料通道對所述穩流罐進行送料或填料。
優選的，兩個厭氧反應器之間設有廊道，所述廊道的下方設有填料裝置，所述廊道上設有檢修口，所述檢修口用于對所述填料裝置進行檢修、維護或保養。
所述填料裝置的下方通過填料通道對穩流罐進行填料或送料。
所述填料裝置設有多個填料通道，當穩流罐為多個時，利用所述填料通道將填料分別送入各所述穩流罐內，所述填料裝置包括第一料筒和第二料筒，所述第一料筒和所述第二料筒分別連接填料通道；
所述第一料筒和所述第二料筒分別架設在調節裝置上，并通過所述調節裝置將所述第一料筒和所述第二料筒的間距進行調節。
優選的，所述調節裝置包括：支架，所述支架上設有方形結構的第一活動槽，所述第一活動槽內往復運動的設置有滑塊，所述滑塊的上方連接有調節板，所述調節板上設有第二料筒，所述第二料筒的其中一側設有轉軸，所述轉軸的另一端連接第二齒輪，所述轉軸通過第一立架架設在所述調節板上，
所述調節板的其中一端還設有L結構的L連桿，所述L連桿滑動設在第三連桿上，所述第三連桿的兩端分別連接第二立架，所述第二立架為L結構，且所述第二立架的其中一端分別間隔設在支架的其中一側；所述第三連桿上還間隔設有第一齒輪和第四齒輪，所述第一齒輪和所述第二齒輪相互嚙合，所述第四齒輪和第三齒輪嚙合，所述第三齒輪通過轉軸連接第一料筒，所述第一料筒的轉軸利用第三立架架設在所述支架上表面。
優選的，當所述穩流罐設有兩組時，穩流罐一和厭氧反應器一連接，穩流罐二和厭氧反應器二連接，兩兩一組分別串聯，可實現逐級進行厭氧反應的目的。
優選的，所述厭氧反應器為厭氧反應罐，所述厭氧反應罐的上頂部設有三相分離器，所述三相分離器用于將厭氧反應罐內產生的沼氣通過沼氣收集管道進行排出；且所述三相分離器還用于將泥水進行分離，通過罐體出水管將厭氧反應后的水從所述厭氧反應罐的頂部排出；
所述厭氧反應罐的內底部設有布水器，所述布水器的輸入端通過循環泵連接回流出口，所述布水器的輸出端將穩流罐內經零價鐵反應的污水輸至厭氧反應罐內；
所述回流進口的輸入端連接回流管，所述回流管的另一端連接厭氧反應器的上頂部，且所述回流管位于三相分離器的下方，所述穩流罐的上方還連接有紊流循環管，所述紊流循環管用于對所述穩流罐內的污水進行擾動；
或者，所述穩流罐的上方/下方設有混勻裝置，利用混勻裝置對所述穩流罐內的污水進行擾動，提高零價鐵和污水混合效率。
本發明的工作原理和有益效果如下：
本發明提供一種應用于工業污水處理的零價鐵協同穩流式厭氧反應系統，包括：穩流罐，所述穩流罐用于連接厭氧反應器，所述穩流罐內設有填充層，所述填充層用于對所述穩流罐內流經厭氧反應器的水進行填料，并供所述厭氧反應器進行厭氧反應；所述穩流罐內設有反沖洗管道；
本發明采用厭氧處理工藝，使厭氧反應器連接穩流罐，將零價鐵填充層至于穩流罐中，即解決了厭氧反應器內置零價鐵填充層易產生污泥附著鈍化、板結的問題，又能確保整個污水處理過程中泥水混合均勻，有效提高污水處理效率和系統使用壽命；利用反沖洗管道對穩流罐內進行沖洗，雜質能夠被反沖洗管道進行沖洗，實現穩流罐使用壽命提高目的。
具體的，本發明采用厭氧處理工藝，使厭氧反應器連接帶有零價鐵填充層的穩流罐，穩流罐中的零價鐵在厭氧體系下通過其自身還原性對弱酸的緩沖作用；所述厭氧反應器可設為一個或多個；
當厭氧反應器設為兩個時，上述設計方案可以顯著降低其在一個厭氧反應器內的氧化還原電位，緩解酸性，促進厭氧還原氛圍，提高產乙酸菌豐度，同時釋放的亞鐵離子，壓縮膠體污泥的雙電層，降低Zeta電位，加速污泥顆�；M(jìn)程；
進一步，穩流罐中的零價鐵中和反應器內的有機酸，保持pH(6.8-7.2)的中性環境，防止酸度積累破環產甲烷過程，同時降低另一個厭氧反應器中氧化還原電位，確保產甲烷菌在最適氧化還原電位下活動。
本發明中的穩流罐內設有折流板，且穩流罐中所有進出水管接口均設置在罐體的切線方向，使穩流罐內水流一直處于旋流狀態，強化了穩流罐內進水和回流水的混合，保障泥水混合均勻。
本發明中選用多孔泡沫鐵環形零價鐵作為填料，增大零價鐵與污水接觸面積，充分發揮零價鐵的還原性作用，同時穩流罐中的零價鐵填充層可以通過反沖洗裝置清洗，避免零價鐵污泥附著鈍化、板結的問題，保障了填料的有效使用，延長了系統使用壽命。
（發明人：趙選英;王文文;潘興華;楊峰;戴建軍）
