公布日：2022.05.06
申請日：2021.12.21
分類號：C02F9/14(2006.01)I;C02F11/121(2019.01)I;C02F103/06(2006.01)N
摘要
本發明公開了一種垃圾中轉站滲濾液處理一體化裝置，包括預處理單元、生化處理單元以及污泥處理單元，所述預處理單元包括調節池、反應池以及氣浮池，所述調節池出口連接反應池入口，所述反應池出口連接氣浮池入口；所述生化處理單元包括MABR池、MBBR池以及MBR池，所述氣浮池出口連接MABR池入口，所述MABR池出口連接MBBR池入口，所述MBBR池出口連接MBR池，所述MBR池的第一出口連接MABR池入口；所述污泥處理單元包括污泥濃縮池和污泥脫水機。本發明還公開了一種垃圾中轉站滲濾液處理方法。本發明采用MABR、MBBR及MBR組合工藝作為去除垃圾中轉站滲濾液有機物、氨氮和總氮方法，安全高效；本發明的一體化處理裝置集成化程度高，占地面積小，安裝方便。
權利要求書

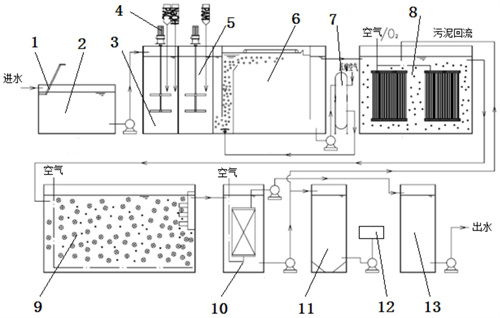

1.一種垃圾中轉站滲濾液處理一體化裝置，其特征在于，包括預處理單元、生化處理單元以及污泥處理單元，所述預處理單元包括調節池(2)、反應池以及氣浮池(6)，所述調節池(2)出口連接反應池入口，所述反應池出口連接氣浮池(6)入口；所述生化處理單元包括MABR池(8)、MBBR池(9)以及MBR池(10)，所述氣浮池(6)出口連接MABR池(8)入口，所述MABR池(8)出口連接MBBR池(9)入口，所述MBBR池(9)出口連接MBR池(10)，所述MBR池(10)的第一出口連接MABR池(8)入口；所述污泥處理單元包括污泥濃縮池(11)和污泥脫水機(12)，所述MBR池(10)的第一出口連接污泥濃縮池(11)入口，所述MBR池的第二出口連接排放水池(13)入口。
2.根據權利要求1所述的滲濾液處理一體化裝置，其特征在于，所述MABR池(8)內設置組膜組件，所述組膜組件包括依次設置的進氣管路、膜架、無孔中空纖維膜及排氣管路。
3.根據權利要求1所述的滲濾液處理一體化裝置，其特征在于，所述MBBR池(9)內投加懸浮載體，所述懸浮載體選用多面空心球調料或組合式多孔環填料，所述MBBR池(9)池體底部設置曝氣系統，池內為泥膜復合系統，填料上附著有生物膜。
4.根據權利要求1所述的滲濾液處理一體化裝置，其特征在于，所述MBR池(10)采用內置浸沒式膜或外置式膜。
5.根據權利要求1所述的滲濾液處理一體化裝置，其特征在于，所述調節池(2)入口處設置格柵(1)，滲濾液通過格柵(1)后進入到調節池(2)。
6.根據權利要求1所述的滲濾液處理一體化裝置，其特征在于，所述調節池(2)與反應池之間設置水泵，所述調節池(2)的滲濾液通過水泵提升至反應池。
7.根據權利要求1所述的滲濾液處理一體化裝置，其特征在于，所述反應池包括第一反應池(3)和第二反應池(5)，第一反應池(3)和第二反應池(5)內均設置攪拌機(4)。
8.根據權利要求1所述的滲濾液處理一體化裝置，其特征在于，所述氣浮池(6)外設置溶氣罐(7)和溶氣泵，氣浮池(6)通過溶氣泵連接溶氣罐(7)。
9.一種垃圾中轉站滲濾液處理方法，其特征在于，利用權利要求1-8中任一項所述的滲濾液處理一體化裝置對所述滲濾液進行達標處理，包括如下步驟：(1)對滲濾液進行預處理將滲濾液通過格柵(1)，利用格柵(1)過濾攔截較大的固體雜質后進入廢水調節池(2)，對滲濾液均質均量，然后調節池(2)的滲濾液提升至反應池，反應池內投入堿液NaOH、混凝劑PAC及絮凝劑PAM，通過設置攪拌機(4)使小顆粒形成大絮凝體，絮凝反應后的滲濾液經反應池出口流入氣浮池(6)，在氣浮池(6)內通過氣浮作用去除滲濾液中的懸浮物；(2)對滲濾液進行生化處理經過氣浮池(6)后的滲濾液流入MABR池(8)，在MABR池(8)內設置組膜組件，實現同步硝化、反硝化作用；MABR池(8)的出水流入MBBR池(9)，在MBBR池(9)內投加比重接近于水的懸浮載體，MBBR池(9)內為泥膜復合系統，處理滲濾液中的有機物，實現同步硝化、反硝化作用；MBBR池(9)出水進入MBR池(10)，通過MBR池(10)內置或外置式膜去除滲濾液中的SS和COD，污泥回流至MABR池(8)；(3)對滲濾液進行污泥處理經MBR池(10)后的滲濾液流入排放水池(13)，經排水泵排出；MBR池(10)內的污泥排至污泥濃縮池(11)，經濃縮后通過污泥泵泵入污泥脫水機(12)進行脫水，脫水后的污泥隨垃圾外運處置，污泥濃縮池(11)上清液和脫水液回流至調節池(2)。
10.根據權利要求9所述的垃圾中轉站滲濾液處理方法，其特征在于，在MABR池(8)內設置組膜組件，實現同步硝化、反硝化作用包括：經曝氣分子氧由膜內側向外側滲透，微生物在膜外側附著生長，形成的生物層根據距離曝氣膜由近到遠依次為好氧區、缺氧區和厭氧區，內層好氧區中富集的硝化菌充分利用分子態氧氣實現硝化作用，中層缺氧區利用好氧區產生的硝氮及碳源進行反硝化作用，外層厭氧區對滲濾液中的有機物進行水解酸化作用。
發明內容
發明目的：針對以上問題，本發明目的是提供一種垃圾中轉站滲濾液處理一體化裝置，通過MABR、MBBR和MBR組合去除SS、高COD和高氨氮，實現垃圾中轉站滲濾液處理后達標排放的要求。本發明另一個目的是提供一種垃圾中轉站滲濾液處理方法。
技術方案：本發明的一種垃圾中轉站滲濾液處理一體化裝置，包括預處理單元、生化處理單元以及污泥處理單元，所述預處理單元包括調節池、反應池以及氣浮池，所述調節池出口連接反應池入口，所述反應池出口連接氣浮池入口；所述生化處理單元包括MABR池、MBBR池以及MBR池，所述氣浮池出口連接MABR池入口，所述MABR池出口連接MBBR池入口，所述MBBR池出口連接MBR池，所述MBR池的第一出口連接MABR池入口；所述污泥處理單元包括污泥濃縮池和污泥脫水機，所述MBR池的第一出口連接污泥濃縮池入口，所述MBR池的第二出口連接排放水池入口。
進一步，所述MABR池內設置組膜組件，所述組膜組件包括依次設置的進氣管路、膜架、無孔中空纖維膜及排氣管路。
進一步，所述MBBR池內投加懸浮載體，所述懸浮載體選用多面空心球調料或組合式多孔環填料，所述MBBR池池體底部設置曝氣系統，池內為泥膜復合系統，填料上附著有生物膜。
進一步，所述MBR池采用內置浸沒式膜或外置式膜，污泥回流至MABR池的回流比設置為0.5-2。
進一步，所述調節池入口處設置格柵，滲濾液通過格柵后進入到調節池。
進一步，所述調節池與反應池之間設置水泵，所述調節池的滲濾液通過水泵提升至反應池。
進一步，所述反應池包括第一反應池和第二反應池，第一反應池和第二反應池內均設置攪拌機。
進一步，所述氣浮池外設置溶氣罐和溶氣泵，氣浮池通過溶氣泵連接溶氣罐。
進一步，所述滲濾液處理一體化裝置采用撬裝結構。
本發明另一個目的是提供一種垃圾中轉站滲濾液處理方法，利用所述的滲濾液處理一體化裝置對所述滲濾液進行達標處理，包括如下步驟：
(1)對滲濾液進行預處理
將滲濾液通過格柵，利用格柵過濾攔截較大的固體雜質后進入廢水調節池，對滲濾液均質均量，然后調節池的滲濾液提升至反應池，反應池內投入堿液NaOH、混凝劑PAC及絮凝劑PAM，通過設置攪拌機使小顆粒形成大絮凝體，絮凝反應后的滲濾液經反應池出口流入氣浮池，在氣浮池內通過氣浮作用去除滲濾液中的懸浮物；
(2)對滲濾液進行生化處理
經過氣浮池后的滲濾液流入MABR池，在MABR池內設置組膜組件，實現同步硝化、反硝化作用；MABR池的出水流入MBBR池，在MBBR池內投加比重接近于水的懸浮載體，MBBR池內為泥膜復合系統，處理滲濾液中的有機物，實現同步硝化、反硝化作用；MBBR池出水進入MBR池，通過MBR池內置或外置式膜去除滲濾液中的SS和COD，污泥回流至MABR池；
(3)對滲濾液進行污泥處理
經MBR池后的滲濾液流入排放水池，經排水泵排出；MBR池內的污泥排至污泥濃縮池，經濃縮后通過污泥泵泵入污泥脫水機進行脫水，脫水后的污泥隨垃圾外運處置，污泥濃縮池上清液和脫水液回流至調節池。
進一步，在MABR池內設置組膜組件，實現同步硝化、反硝化作用包括：經曝氣分子氧由膜內側向外側滲透，微生物在膜外側附著生長，形成的生物層根據距離曝氣膜由近到遠依次為好氧區、缺氧區和厭氧區，內層好氧區中富集的硝化菌充分利用分子態氧氣實現硝化作用，中層缺氧區利用好氧區產生的硝氮及碳源進行反硝化作用，外層厭氧區對滲濾液中的有機物進行水解酸化作用。
有益效果：本發明與現有技術相比，其優點是：
1、本發明的垃圾中轉站滲濾液處理方法采用MABR、MBBR及MBR組合工藝作為去除垃圾中轉站滲濾液有機物、氨氮和總氮方法，安全高效，其中通過MABR池實現同步硝化和反硝化作用，除氮效率高；一個MABR池可代替常規工藝A/O的兩個池體，大大節省占地面積，且氧利用率高達14kgO2/kwh，可節省50％以上的曝氣，節約50％-60％的曝氣能耗，除氮過程中無需補充碳源，且污泥產量極少，約為傳統A/O的50％；MBBR池有機負荷高、抗沖擊能力強，能夠處理高濃度廢水，有機物去除效率高，且可同時進一步去除氨氮和總氮；
2、本發明的一體化裝置處理垃圾中轉站滲濾液的工藝較為簡單，可滿足排入城市污水管網的要求，不采用厭氧處理和濃縮膜處理工序，無可燃氣體產生，避免了沼氣泄露和爆炸的風險，無濃縮液產生；
3、本發明提供的一體化處理裝置集成化程度高，占地面積小，安裝方便，不僅適用于新建垃圾中轉站，也適用于占地緊張已建垃圾中轉站，運行費用低，運行管理簡單。
（發明人：鄭曉宇;鄒婷;樊星;曾憲勇）
