公布日：2023.06.30
申請日：2023.04.20
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)N;C02F3/30(2023.01)N;C02F1/78(2023.01)N;C02F1/28(2023.01)N
摘要
本發明公開了一種農藥化工園區廢水處理系統，包括一企一管輸送系統、調節池、反應絮凝沉淀池、高效水解池、多級A/O池和MBR處理設備，所述一企一管輸送系統的出水口與調節池的進水口經管道相連通，調節池的出水口與反應絮凝沉淀池的進水口經管道相連通，反應絮凝沉淀池的出水口與高效水解池的進水口經管道相連通，高效水解池的出水口與多級A/O池的進水口經管道相連通；本發明通過一企一管輸送系統與調節池的連接管道上安裝有在線分析檢測設備，在線分析檢測設備可以對輸送廢水的COD、TDS、TN、PH、溫度等進行檢測，從而可以根據檢測的COD、TDS、TN、PH、溫度等數據向調節池內加入相對應處理的藥劑，進一步提高了廢水處理的效果。
權利要求書

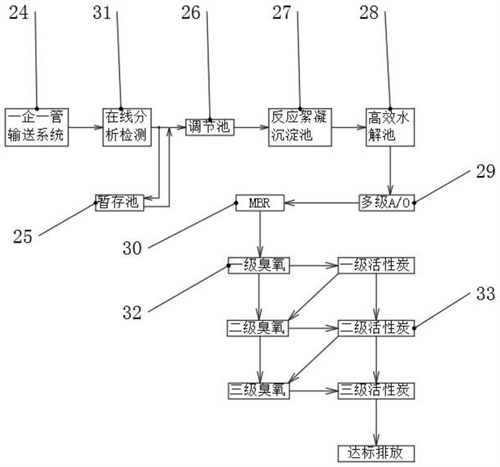

1.一種農藥化工園區廢水處理系統，其特征在于，包括一企一管輸送系統(24)、調節池(26)、反應絮凝沉淀池(27)、高效水解池(28)、多級A/O池(29)和MBR處理設備(30)，所述一企一管輸送系統(24)的出水口與調節池(26)的進水口經管道相連通，調節池(26)的出水口與反應絮凝沉淀池(27)的進水口經管道相連通，反應絮凝沉淀池(27)的出水口與高效水解池(28)的進水口經管道相連通，高效水解池(28)的出水口與多級A/O池(29)的進水口經管道相連通，多級A/O池(29)的出水口與MBR處理設備(30)的進水口相連通。
2.根據權利要求1所述的一種農藥化工園區廢水處理系統，其特征在于，所述一企一管輸送系統(24)與調節池(26)的連接管道上安裝有在線分析檢測設備(31)，且一企一管輸送系統(24)與調節池(26)的連接管道上經支管連通有暫存池(25)，暫存池(25)經回流管道與調節池(26)相連通。
3.根據權利要求1所述的一種農藥化工園區廢水處理系統，其特征在于，所述與MBR處理設備(30)的出水口連接有相互交替連通的多級臭氧處理設備(32)和多級活性炭處理設備(33)，多級臭氧處理設備(32)和多級活性炭處理設備(33)均至少設有三級。
4.根據權利要求1所述的一種農藥化工園區廢水處理系統，其特征在于，所述MBR包括反應器箱體(1)，反應器箱體(1)的內部經兩個豎直向上的分隔板(2)分為缺氧池(3)、預曝氣池(4)和膜池(5)，缺氧池(3)的頂端設有將多級A/O池內處理的廢水排入到缺氧池(3)內部的進液斗(6)。
5.根據權利要求4所述的一種農藥化工園區廢水處理系統，其特征在于，所述預曝氣池(4)的內部設有多個曝氣裝置(7)，膜池(5)上靠近預曝氣池(4)的一端連接有第一回流管(8)，反應器箱體(1)的外部安裝有與第一回流管(8)相連通的回流泵(9)，回流泵(9)的出液口連接有與缺氧池(3)相連通的第二回流管(10)。
6.根據權利要求5所述的一種農藥化工園區廢水處理系統，其特征在于，所述膜池(5)的內部經拆卸件(11)安裝有多組板狀膜組(12)，所述拆卸件(11)包括開設在膜池(5)上的限位插槽(13)，所述板狀膜組(12)的邊沿處設有與限位插槽(13)相匹配插接的安裝框體(14)，板狀膜組(12)的外端部設有限位壓板(15)。
7.根據權利要求6所述的一種農藥化工園區廢水處理系統，其特征在于，所述膜池(5)的頂端設有對限位壓板(15)限位的兩個限位組件(16)。
8.根據權利要求7所述的一種農藥化工園區廢水處理系統，其特征在于，所述限位組件(16)包括設在膜池(5)頂端的套管(17)，套管(17)的內部設有復位彈簧(18)，套管(17)的內部設有伸出套管(17)的限位插板(19)，限位壓板(15)的兩端端部均開設有與限位插板(19)相匹配的限位插孔(20)。
9.根據權利要求8所述的一種農藥化工園區廢水處理系統，其特征在于，所述反應器箱體(1)的外壁安裝有抽水泵(21)，抽水泵(21)的進水口連接有伸入到膜池(5)內遠離預曝氣池(4)一端的進水管(22)，抽水泵(21)的出水口連接有排水管(23)。
10.一種農藥化工園區廢水處理方法，其特征在于，包括權利要求1 9任意一項所述的一種農藥化工園區廢水處理系統，其步驟為：步驟1、將農藥化工園區內產生的廢水進行集中收集，并對收集的廢水通過在線分析檢測設備(31)進行在線分析檢測，檢測出廢水中的COD、TDS、TN、PH、溫度；步驟2、在經過在線檢測后的廢水一部分流入到調節池(26)的內部，在調節池(26)的內部?jì)M(mǎn)后，多余的廢水流入到暫存池(25)的內部，在調節池(26)內部的廢水處理后，暫存池(25)內部的廢水補充并流入到調節池(26)的內部進行處理；步驟3、調節池內部處理的廢水流入到反應絮凝沉淀池(27)的內部，廢水在反應絮凝沉淀池(27)的內部經過沉淀處理后流入到高效水解池(28)的內部；步驟4、在高效水解池(28)內部的廢水經過水解后流入到多級A/O池(29)內處理，多級A/O池(29)的廢水中污染物在各級A/O池(29)中徹底去除無殘留；步驟5、經過多級A/O池(29)各級處理的廢水流入到MBR處理設備(30)內進行處理；步驟6、經過MBR處理設備(30)處理的廢水流入到一級臭氧設備內，在一級臭氧設備氧化處理后一部分流入到一級活性炭的內部，一部分流入到二級臭氧設備的內部，一級活性炭處理去除大量的郵寄污染物和部分無機物，一級活性炭處理的廢水一部分流入到二級臭氧設備的內部處理，一部分流入到二活性炭的內部處理，二級臭氧設備處理的廢水一部分流入到三級臭氧設備的內部，一部分流入到二級活性炭的內部，二級活性炭處理的廢水一部分流入到三級臭氧設備的內部，一部分流入到三級活性炭的內部，三級臭氧設備處理的廢水流入到三級活性炭的內部，在三級活性炭的處理下；步驟7、達標后進行排放。
發明內容
為解決現有技術存在的缺陷，本發明提供一種農藥化工園區廢水處理系統及處理方法。
為了解決上述技術問題，本發明提供了如下的技術方案：
本發明一種農藥化工園區廢水處理系統，包括一企一管輸送系統、調節池、反應絮凝沉淀池、高效水解池、多級A/O池和MBR處理設備，所述一企一管輸送系統的出水口與調節池的進水口經管道相連通，調節池的出水口與反應絮凝沉淀池的進水口經管道相連通，反應絮凝沉淀池的出水口與高效水解池的進水口經管道相連通，高效水解池的出水口與多級A/O池的進水口經管道相連通，多級A/O池的出水口與MBR處理設備的進水口相連通。
作為本發明的一種優選技術方案，所述一企一管輸送系統與調節池的連接管道上安裝有在線分析檢測設備，且一企一管輸送系統與調節池的連接管道上經支管連通有暫存池，暫存池經回流管道與調節池相連通。
作為本發明的一種優選技術方案，所述與MBR處理設備的出水口連接有相互交替連通的多級臭氧處理設備和多級活性炭處理設備，多級臭氧處理設備和多級活性炭處理設備均至少設有三級。
作為本發明的一種優選技術方案，所述MBR包括反應器箱體，反應器箱體的內部經兩個豎直向上的分隔板分為缺氧池、預曝氣池和膜池，缺氧池的頂端設有將多級A/O池內處理的廢水排入到缺氧池內部的進液斗。
作為本發明的一種優選技術方案，所述預曝氣池的內部設有多個曝氣裝置，膜池上靠近預曝氣池的一端連接有第一回流管，反應器箱體的外部安裝有與第一回流管相連通的回流泵，回流泵的出液口連接有與缺氧池相連通的第二回流管。
作為本發明的一種優選技術方案，所述膜池的內部經拆卸件安裝有多組板狀膜組，所述拆卸件包括開設在膜池上的限位插槽，所述板狀膜組的邊沿處設有與限位插槽相匹配插接的安裝框體，板狀膜組的外端部設有限位壓板。
作為本發明的一種優選技術方案，所述膜池的頂端設有對限位壓板限位的兩個限位組件。
作為本發明的一種優選技術方案，所述限位組件包括設在膜池頂端的套管，套管的內部設有復位彈簧，套管的內部設有伸出套管的限位插板，限位壓板的兩端端部均開設有與限位插板相匹配的限位插孔。
作為本發明的一種優選技術方案，所述反應器箱體的外壁安裝有抽水泵，抽水泵的進水口連接有伸入到膜池內遠離預曝氣池一端的進水管，抽水泵的出水口連接有排水管。
一種農藥化工園區廢水處理方法，包括如上述所述的一種農藥化工園區廢水處理系統，其步驟為：
步驟1、一企一管輸送系統：將農藥化工園區內產生的廢水進行集中收集，并對收集的廢水進行在線分析檢測，檢測出廢水中的COD、TDS、TN、PH、溫度；
步驟2、暫存池：在經過在線檢測后的廢水一部分流入到調節池的內部，在調節池的內部?jì)M(mǎn)后，多余的廢水流入到暫存池的內部，在調節池內部的廢水處理后，暫存池內部的廢水也可以流入到調節池的內部進行處理；
步驟3、調節池內部處理的廢水流入到反應絮凝沉淀池的內部，廢水在反應絮凝沉淀池的內部經過沉淀處理后流入到高效水解池的內部；
步驟4、在高效水解池內部的廢水經過水解后流入到多級A/O池內處理，多級A/O池的廢水中污染物在各級A/O池中徹底去除無殘留；
步驟5、經過多級A/O池各級處理的廢水流入到MBR處理設備內進行處理；
步驟6、經過MBR處理設備處理的廢水流入到一級臭氧設備內，在一級臭氧設備氧化處理后一部分流入到一級活性炭的內部，一部分流入到二級臭氧設備的內部，一級活性炭處理去除大量的郵寄污染物和部分無機物，一級活性炭處理的廢水一部分流入到二級臭氧設備的內部處理，一部分流入到二活性炭的內部處理，二級臭氧設備處理的廢水一部分流入到三級臭氧設備的內部，一部分流入到二級活性炭的內部，二級活性炭處理的廢水一部分流入到三級臭氧設備的內部，一部分流入到三級活性炭的內部，三級臭氧設備處理的廢水流入到三級活性炭的內部，在三級活性炭的處理下；
步驟7、達標后進行排放
本發明的有益效果是：
1、該種農藥化工園區廢水處理系統，一企一管輸送系統可以對農藥化工園區的廢水進行集中收集并輸送，調節池對輸送的廢水進行處理，反應絮凝沉淀池可以對廢水中的污泥絮凝后沉淀，高效水解池對廢水中的廢水進行水解處理，多級A/O池對廢水中的污染物徹底處理，經過調節池、反應絮凝沉淀池、多級A/O池和MBR處理設備的處理，提高了廢水處理的效果；其中，一企一管輸送系統與調節池的連接管道上安裝有在線分析檢測設備，在線分析檢測設備可以對輸送廢水的COD、TDS、TN、PH、溫度等進行檢測，從而可以根據檢測的COD、TDS、TN、PH、溫度等數據向調節池內加入相對應處理的藥劑，進一步提高了廢水處理的效果。
2、該種農藥化工園區廢水處理系統，在需要對板狀膜組上粘附的堵塞物進行處理時，推動限位插板，限位插板與限位插孔相分離，復位彈簧壓縮，就可以讓限位壓板向上運動，限位壓板帶動安裝框體向上運動，安裝框體帶動板狀膜組向上運動，安裝框體與限位插槽相分離，就可以將板狀膜組從膜池的內部拆卸下來進行清理或者直接更換，便于對膜組進行清理或者更換，而由于設有多組，使得可以對任意一個隨時進行更換，不會(huì )影響板狀膜組對廢水的處理，提高了廢水處理的效率。
3、該種農藥化工園區廢水處理工藝方法，通過設有的一企一管輸送系統，可以將農藥化工園區內產生的廢水集中收集，并將廢水輸送到在線分析檢測裝置內進行分析檢測，可以對廢水的COD、TDS、TN、PH、溫度進行檢測，從而使得可以根據檢測的數值在后續的多級A/O池內添加相應量去除廢水中污染物的處理藥劑，而暫存池可以對檢測的廢水進行暫存，避免了廢水一次性進入調節池影響廢水調節處理的效果，其中反應絮凝沉淀池可以對廢水進行絮凝沉淀處理，進一步提高了廢水處理的效果，而多級A/O池工藝靈活性較強，其變化的影響因子也較多，使得根據在線分析檢測的COD、TDS、TN、PH、溫度等進行變化，進一步提高了廢水處理的適應性；而一級臭氧設備、二級臭氧設備和三級臭氧設備可以進行氧化還原反應，可以對污泥進行減量；而一級活性炭、二級活性炭和三級活性炭用于污水處理，可有效除臭，脫色，有效去除水質里面的有害物質。
（發明人：王旭;李永秋;修陽;孫健;李昱林;王杰;劉聚峰;戴守濤）
