公布日：2023.03.21
申請日：2022.12.23
分類號：C02F1/04(2023.01)I;B01D33/11(2006.01)I;B01D33/50(2006.01)I;B01D33/76(2006.01)I;C02F103/18(2006.01)N
摘要
本發明公開了一種脫硫廢水蒸發處理裝置，包括機架，機架上固定有偏心筒，偏心筒前后對稱且其厚度從上至下越來越��；偏心筒外緣有轉筒，轉筒內緣面開有儲水槽；機架上固定有固定筒，固定筒與偏心筒的內緣面同軸心；固定筒與偏心筒上開有通槽；固定筒的外緣面與偏心筒的內緣面之間設有篩筒；篩筒左側固定有連接環；篩筒內開有長槽孔，長槽孔內設有篩網；固定筒內同軸心設有轉軸，轉軸中間部分為加熱棒，轉軸左端穿過連接環且轉軸和連接環相對固定，轉軸左右兩端分別經第一帶座軸承轉動連接于機架上；固定筒前側的斜上方開有一個排渣口，排渣口下方設有開口朝上的儲渣盒，該發明解決脫硫廢水處理設備容易結垢的問題。
權利要求書
1.一種脫硫廢水蒸發處理裝置，其特征在于，包括機架(1)，所述的機架(1)上固定有一個水平放置的偏心筒(2)，偏心筒(2)前后對稱且其厚度從上至下越來越��；偏心筒(2)外緣設有一個繞偏心筒(2)外緣面的軸心轉動的轉筒(3)，轉筒(3)內緣面開有圓周均布的多個儲水槽(4)；機架(1)上固定有一個置于偏心筒(2)內的固定筒(5)，固定筒(5)與偏心筒(2)的內緣面同軸心；固定筒(5)與偏心筒(2)上開有一個上下貫穿的通槽(6)；固定筒(5)的外緣面與偏心筒(2)的內緣面之間設有一個繞固定筒(5)的軸心轉動的篩筒(7)；篩筒(7)左側固定有置于偏心筒(2)和固定筒(5)外側的連接環(8)；篩筒(7)內開有圓周均布的多個長槽孔(9)，長槽孔(9)內設有置于外側一端的篩網(10)；固定筒(5)內同軸心設有一個轉軸(11)，轉軸(11)中間部分為加熱棒(12)，轉軸(11)左端穿過連接環(8)且轉軸(11)和連接環(8)相對固定，轉軸(11)左右兩端分別經第一帶座軸承(13)轉動連接于機架(1)上；固定筒(5)前側的斜上方開有一個排渣口(14)，排渣口(14)下方設有開口朝上的儲渣盒(15)。
2.根據權利要求1所述的一種脫硫廢水蒸發處理裝置，其特征在于，所述的機架(1)包括有矩形陣列排布的四個立柱(16)，前后兩個立柱(16)之間通過上下排列的多個縱梁(17)固定連接，左右兩個立柱(16)通過橫梁(18)固定連接，立柱(16)、縱梁(17)和橫梁(18)共同組成了機架(1)。

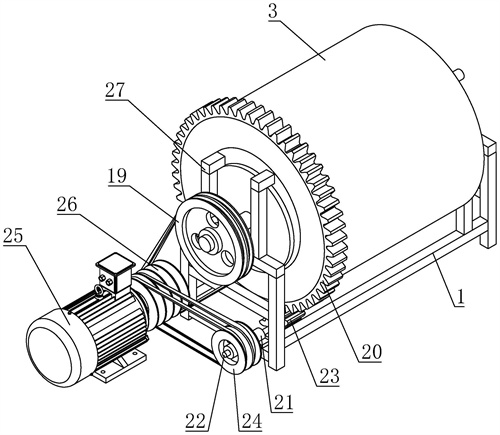

3.根據權利要求2所述的一種脫硫廢水蒸發處理裝置，其特征在于，所述的第一帶座軸承(13)固定在對應側的縱梁(17)上；轉軸(11)左端固定有第一皮帶輪(19)，轉筒(3)外緣固定有齒圈(20)，縱梁(17)上上固定有一個第二帶座軸承(21)，第二帶座軸承(21)內轉動連接有一個橫軸(22)，橫軸(22)一端固定有一個齒輪(23)，齒輪(23)與齒圈(20)嚙合，橫軸(22)另一端固定有一個第二皮帶輪(24)，機架(1)外側有一個固定的電機(25)，電機(25)軸上連接有電機(25)輪，電機(25)輪通過皮帶分別和第一皮帶輪(19)、第二皮帶輪(24)形成皮帶傳動。
4.根據權利要求1所述的一種脫硫廢水蒸發處理裝置，其特征在于，所述的偏心筒(2)左右兩端均設有前后對稱的兩個倒L形固定架(27)，倒L形固定架(27)一端固定在對應側的偏心筒(2)的端面上，另一端固定在機架(1)上。
5.根據權利要求1所述的一種脫硫廢水蒸發處理裝置，其特征在于，所述的固定筒(5)左右兩端均設有封閉的端蓋(28)，固定筒(5)右側的端蓋(28)的右端固定有延長筒體(29)，延長筒體(29)下端設有固定在機架(1)上的倒U形固定架(30)，倒U形固定架(30)上固定有置于延長筒體(29)下端的前后兩個固定塊(31)，延長筒體(29)與前后兩個固定塊(31)和倒U形固定架(30)均固定在一起，使固定筒(5)與機架(1)相對固定。
6.根據權利要求5所述的一種脫硫廢水蒸發處理裝置，其特征在于，所述的固定筒(5)右側的端蓋(28)上同軸心開有一個第一通孔(32)，轉軸(11)插裝在第一通孔(32)內，第一通孔(32)與轉軸(11)之間設有密封圈，保證轉軸(11)在第一通孔(32)內能轉動且固定筒(5)內氣體不能經第一通孔(32)排出。
7.根據權利要求5所述的一種脫硫廢水蒸發處理裝置，其特征在于，所述的固定筒(5)右側的端蓋(28)上開有一個置于第一通孔(32)前側的第二通孔(33)，第二通孔(33)內插裝有一個排氣管(34)，固定筒(5)內氣體經第二通孔(33)排出。
8.根據權利要求5所述的一種脫硫廢水蒸發處理裝置，其特征在于，所述的固定筒(5)右側的端蓋(28)上開有一個置于第二通孔(33)下方的第三通孔(35)，第三通孔(35)內插裝有一個進水管(36)，經進水管(36)向固定筒(5)內加入待處理的脫硫廢水。
9.根據權利要求5所述的一種脫硫廢水蒸發處理裝置，其特征在于，所述的固定筒(5)左右兩端蓋(28)之間固定有一個軌道(37)，儲渣盒(15)置于軌道(37)上且能左右移動；固定筒(5)右側的端蓋(28)上開有方孔(38)，儲渣盒(15)插裝在方孔(38)內且將方孔(38)關閉，儲渣盒(15)向右移動脫離軌道(37)時將儲渣盒(15)完全抽出。
10.根據權利要求1所述的一種脫硫廢水蒸發處理裝置，其特征在于，所述的儲水槽(4)上與偏心筒(2)的外緣面接觸的側邊倒角處理。
發明內容
本發明的目的在于：為了解決脫硫廢水處理設備容易結垢的問題，而提出的一種脫硫廢水蒸發處理裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種脫硫廢水蒸發處理裝置，包括機架，機架上固定有一個水平放置的偏心筒，偏心筒前后對稱且其厚度從上至下越來越��；偏心筒外緣設有一個繞偏心筒外緣面的軸心轉動的轉筒，轉筒內緣面開有圓周均布的多個儲水槽；機架上固定有一個置于偏心筒內的固定筒，固定筒與偏心筒的內緣面同軸心；固定筒與偏心筒上開有一個上下貫穿的通槽；固定筒的外緣面與偏心筒的內緣面之間設有一個繞固定筒的軸心轉動的篩筒；篩筒左側固定有置于偏心筒和固定筒外側的連接環；篩筒內開有圓周均布的多個長槽孔，長槽孔內設有置于外側一端的篩網；固定筒內同軸心設有一個轉軸，轉軸中間部分為加熱棒，轉軸左端穿過連接環且轉軸和連接環相對固定，轉軸左右兩端分別經第一帶座軸承轉動連接于機架上；固定筒前側的斜上方開有一個排渣口，排渣口下方設有開口朝上的儲渣盒。
作為上述技術方案的進一步描述：
所述的機架包括有矩形陣列排布的四個立柱，前后兩個立柱之間通過上下排列的多個縱梁固定連接，左右兩個立柱通過橫梁固定連接，立柱、縱梁和橫梁共同組成了機架。
作為上述技術方案的進一步描述：
所述的第一帶座軸承固定在對應側的縱梁上；轉軸左端固定有第一皮帶輪，轉筒外緣固定有齒圈，縱梁上上固定有一個第二帶座軸承，第二帶座軸承內轉動連接有一個橫軸，橫軸一端固定有一個齒輪，齒輪與齒圈嚙合，橫軸另一端固定有一個第二皮帶輪，機架外側有一個固定的電機，電機軸上連接有電機輪，電機輪通過皮帶分別和第一皮帶輪、第二皮帶輪形成皮帶傳動。
作為上述技術方案的進一步描述：
所述的偏心筒左右兩端均設有前后對稱的兩個倒L形固定架，倒L形固定架一端固定在對應側的偏心筒的端面上，另一端固定在機架上。
作為上述技術方案的進一步描述：
所述的固定筒左右兩端均設有封閉的端蓋，固定筒右側的端蓋的右端固定有延長筒體，延長筒體下端設有固定在機架上的倒U形固定架，倒U形固定架上固定有置于延長筒體下端的前后兩個固定塊，延長筒體與前后兩個固定塊和倒U形固定架均固定在一起，使固定筒與機架相對固定。
作為上述技術方案的進一步描述：
所述的固定筒右側的端蓋上同軸心開有一個第一通孔，轉軸插裝在第一通孔內，第一通孔與轉軸之間設有密封圈，保證轉軸在第一通孔內能轉動且固定筒內氣體不能經第一通孔排出。
作為上述技術方案的進一步描述：
所述的固定筒右側的端蓋上開有一個置于第一通孔前側的第二通孔，第二通孔內插裝有一個排氣管，固定筒內氣體經第二通孔排出。
作為上述技術方案的進一步描述：
所述的固定筒右側的端蓋上開有一個置于第二通孔下方的第三通孔，第三通孔內插裝有一個進水管，經進水管向固定筒內加入待處理的脫硫廢水。
作為上述技術方案的進一步描述：
所述的固定筒左右兩端蓋之間固定有一個軌道，儲渣盒置于軌道上且能左右移動；固定筒右側的端蓋上開有方孔，儲渣盒插裝在方孔內且將方孔關閉，儲渣盒向右移動脫離軌道時將儲渣盒完全抽出。
作為上述技術方案的進一步描述：
所述的儲水槽上與偏心筒的外緣面接觸的側邊倒角處理。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：
(1)本發明中轉筒內緣面開有圓周均布的多個儲水槽，轉筒轉動使多個儲水槽依次與通槽下方連通時，篩筒轉動使篩網置于此儲水槽上方，通過篩網將結晶鹽不斷移走，不會(huì )在固定筒內停留，形成固液分離；廢液和結晶與固定筒時刻保持相對運動，結晶不易吸附在設備表面形成結垢。
(2)在進行蒸發處理時由于結晶鹽很容易在加熱設備上形成結垢，本發明先將廢液中的固體結晶鹽過濾，保證與加熱棒接觸的廢液中沒有固體結晶鹽，在通過轉筒轉動使儲水槽與通槽上方連通時，篩筒轉動使篩網置于此儲水槽下方，儲水槽內液體向下反沖篩網且形成淋灑落在加熱棒上，同時加熱棒時刻保持轉動，對加熱棒進行全面沖洗，有效防止結晶鹽在加熱棒上結垢，還能對篩網進行反沖，避免結晶鹽在篩網上結垢，避免篩網被堵塞。
(3)篩筒轉動帶動篩網經過排渣口，篩網上的固體結晶鹽落在儲渣盒內，及時將結晶鹽分離，避免新的廢水加入固定筒內時，結晶鹽再次溶解在廢水中，提高工作效率。
(4)本發明中在儲水槽與通槽下方連通時，固定筒內下方廢液突然下沉進入儲水槽，不僅對固定筒內形成沖刷，還將結晶鹽充分帶入儲水槽，有效避免固定筒結垢。
(5)本發明采用預先防止結垢的方式，與現有技術中在產生結垢后通過毛刷、刮板等進行除垢的方式相比，避免出現結垢附著在毛刷和刮板上更難清理的問題，避免出現還需對濾網進行清理的問題，防患于未然，有效保證廢水處理作業的連續性，提高作業效率，減少工作量。
(6)本發明采用機械式防結垢，利用廢液本身的流動性以及對設備進行沖刷，相較于涂層防結垢的方式更適用于具有腐蝕性的脫硫廢水的處理，相較于化學藥劑防結垢的方式不增加新的雜質，相較于氣體保護膜防結垢的方式不產生更多的廢氣，避免增加后續處理的工作量。
（發明人：吳楠;呂豪;楊林;楊乾;任秋紅;劉太然;張彥奎;王帥;賈薇）
