公布日：2023.12.22
申請日：2023.10.31
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F3/00(2023.01)N;C02F3/32(2023.01)N;B01D29/01(2006.01)N;B01D29/64(2006.01)N
摘要
本發明公開了一種生物濾池耦合人工濕地的生活污水處理系統，包括通過管道依次連通的濾渣設備、PE生態濾池、PE人工濕地，所述濾渣設備包括濾箱，所述濾箱上設有破碎箱，破碎箱上設有投料斗，破碎箱內設有破碎刀組，破碎刀組包括第一刀片和第二刀片，破碎箱外側設有齒輪箱，齒輪箱內設有同步第一刀片和第二刀片旋轉的齒輪組，所述濾箱內還設有網框，網框上設有濾網。本發明克服了現有技術的不足，設計合理，針對過濾處理時對于濾網的反復清理問題進行優化，減少了濾網更換和人工清理的頻率，使得其工作效率得到提升，具有較高的社會(huì )使用價值和應用前景。
權利要求書

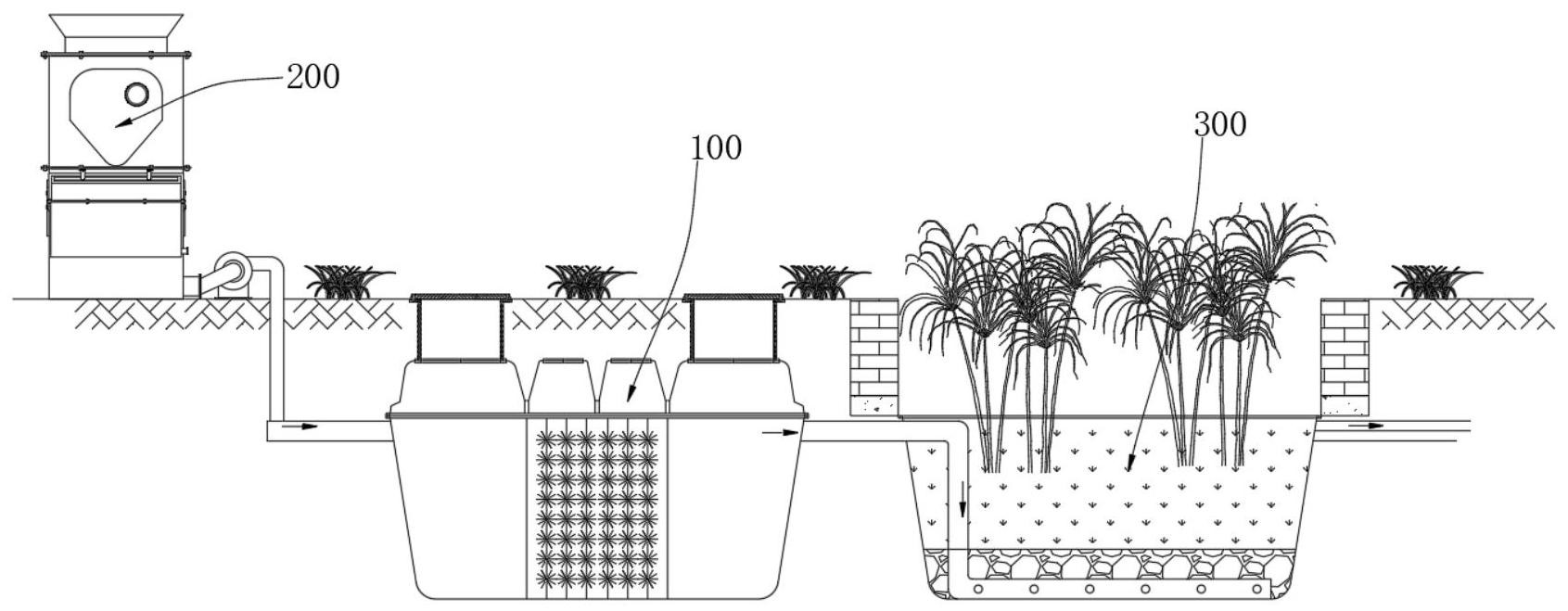

1.一種生物濾池耦合人工濕地的生活污水處理系統，包括通過管道依次連通的濾渣設備(200)、PE生態濾池(100)、PE人工濕地(300)，其特征在于：所述濾渣設備(200)包括濾箱(1)，所述濾箱(1)上設有破碎箱(2)，破碎箱(2)上設有投料斗(3)，破碎箱(2)內設有破碎刀組(5)，破碎刀組(5)包括第一刀片(501)和第二刀片(502)，破碎箱(2)外側設有齒輪箱(21)，齒輪箱(21)內設有同步第一刀片(501)和第二刀片(502)旋轉的齒輪組(6)，所述濾箱(1)內還設有網框(7)，網框(7)上設有濾網(71)。
2.根據權利要求1所述的一種生物濾池耦合人工濕地的生活污水處理系統，其特征在于：所述PE人工濕地(300)為潛流式人工濕地，由下至上分別設置石塊層、砂礫層、植被種植層，石塊層中鋪設有與PE生態濾池(100)連通的布水管(3001)。
3.根據權利要求1所述的一種生物濾池耦合人工濕地的生活污水處理系統，其特征在于：所述PE生態濾池(100)從左至右分為三個依次連通的倉室，左側倉室為沉淀池，中間倉室為厭氧膜生物反應池，右側倉室為清水池。
4.根據權利要求1所述的一種生物濾池耦合人工濕地的生活污水處理系統，其特征在于：所述齒輪組(6)包括帶動第一刀片(501)轉動的主動齒輪(61)，以及帶動第二刀片(502)轉動的從動齒輪(62)，主動齒輪(61)上設有第一塔輪(611)，齒輪箱(21)內設有與第一塔輪(611)嚙合匹配的同步齒輪(63)，同步齒輪(63)上設有第二塔輪(631)，齒輪箱(21)內還設有與第二塔輪(631)嚙合匹配的傳動齒輪(64)。
5.根據權利要求4所述的一種生物濾池耦合人工濕地的生活污水處理系統，其特征在于：所述破碎箱(2)內設有往復擺動機構(8)，往復擺動機構(8)包括與傳動齒輪(64)連接的傳動軸(801)，傳動軸(801)另一端設有不完全齒盤(802)，所述破碎箱(2)內側面設有擺桿(803)，擺桿(803)上設有與不完全齒盤(802)嚙合匹配的齒輪盤(804)。
6.根據權利要求5所述的一種生物濾池耦合人工濕地的生活污水處理系統，其特征在于：所述擺桿(803)上設有為不完全齒盤(802)和齒輪盤(804)提供防護的防護殼(9)，防護殼(9)與破碎箱(2)的內側面連接。
7.根據權利要求5所述的一種生物濾池耦合人工濕地的生活污水處理系統，其特征在于：所述擺桿(803)上設有連接桿(805)，連接桿(805)另一端連接有與濾網(71)表面接觸的掃料板(10)。
8.根據權利要求7所述的一種生物濾池耦合人工濕地的生活污水處理系統，其特征在于：所述掃料板(10)上設有清板機構(12)，所述濾箱(1)內側面開設有輪槽(102)，所述濾箱(1)內側面上設有齒條(11)；所述清板機構(12)包括與掃料板(10)轉動連接的往復螺桿(121)，往復螺桿(121)兩端均設有與齒條(11)嚙合匹配的直齒輪(122)，直齒輪(122)上設有與輪槽(102)導向匹配的導向輪(123)，所述往復螺桿(121)上設有集附組件(124)。
9.根據權利要求8所述的一種生物濾池耦合人工濕地的生活污水處理系統，其特征在于：所述集附組件(124)包括與往復螺桿(121)轉動套裝的橫移塊(1241)，橫移塊(1241)兩側均設有刮板(1242)，刮板(1242)上設有集料擋板(1243)。
10.根據權利要求8所述的一種生物濾池耦合人工濕地的生活污水處理系統，其特征在于：所述濾箱(1)外側設有為輪槽(102)提供密封的蓋板(103)，濾箱(1)外側連通有排料管(101)。
發明內容
為了實現上述目的，本發明采用了如下技術方案：
一種生物濾池耦合人工濕地的生活污水處理系統，包括通過管道依次連通的濾渣設備、PE生態濾池、PE人工濕地，所述濾渣設備包括濾箱，所述濾箱上設有破碎箱，破碎箱上設有投料斗，破碎箱內設有破碎刀組，破碎刀組包括第一刀片和第二刀片，破碎箱外側設有齒輪箱，齒輪箱內設有同步第一刀片和第二刀片旋轉的齒輪組，所述濾箱內還設有網框，網框上設有濾網。
優選地，所述齒輪組包括帶動第一刀片轉動的主動齒輪，以及帶動第二刀片轉動的從動齒輪，主動齒輪上設有第一塔輪，齒輪箱內設有與第一塔輪嚙合匹配的同步齒輪，同步齒輪上設有第二塔輪，齒輪箱內還設有與第二塔輪嚙合匹配的傳動齒輪，齒輪箱上設有為主動齒輪提供轉動輸出的驅動電機。
優選地，所述破碎箱內設有往復擺動機構，往復擺動機構包括與傳動齒輪連接的傳動軸，傳動軸另一端設有不完全齒盤，所述破碎箱內側面設有擺桿，擺桿上設有與不完全齒盤嚙合匹配的齒輪盤。
優選地，所述擺桿上設有為不完全齒盤和齒輪盤提供防護的防護殼，防護殼與破碎箱的內側面連接。
優選地，所述擺桿上設有連接桿，連接桿另一端連接有與濾網表面接觸的掃料板。
優選地，所述掃料板上設有清板機構，所述濾箱內側面開設有輪槽，所述濾箱內側面上設有齒條；
所述清板機構包括與掃料板轉動連接的往復螺桿，往復螺桿兩端均設有與齒條嚙合匹配的直齒輪，直齒輪上設有與輪槽導向匹配的導向輪，所述往復螺桿上設有集附組件。
優選地，所述集附組件包括與往復螺桿轉動套裝的橫移塊，橫移塊兩側均設有刮板，刮板上設有集料擋板。
優選地，所述濾箱外側設有為輪槽提供密封的蓋板，濾箱外側連通有排料管。
優選地，所述濾箱兩側面均設有污料箱，所述污料箱上連通有排污管，污料箱上還設有過度箱，過度箱上設有噴淋板。
優選地，所述噴淋板位于過度箱內側的一面連通有噴淋管，噴淋板位于過度箱外側的一面設有與噴淋管連通的分水管。
優選地，所述PE人工濕地為潛流式人工濕地，由下至上分別設置石塊層、砂礫層、植被種植層，石塊層中鋪設有與PE生態濾池連通的布水管。
優選地，所述PE生態濾池從左至右分為三個依次連通的倉室，左側倉室為沉淀池，中間倉室為厭氧膜生物反應池，右側倉室為清水池。
與現有技術相比，本發明的有益效果是：
1、通過齒輪組的設置，利用驅動電機、破碎刀組、齒輪組、往復擺動機構和掃料板之間的相互配合，能夠在第一刀片和第二刀片對帶有污染物的污水進行處理的時候，掃料板能夠進行搖擺式往復移動，用以對濾網表面的污染物進行集中清理，避免了需要反復對濾網進行清理，對于濾網長期使用的過濾效率進行了提升。
2、通過往復擺動機構的設置，利用不完全齒盤與齒輪盤之間的間歇式嚙合匹配，使得不完全齒盤在不調整轉動方向的同時，可以分別與兩個齒輪盤進行間歇式嚙合，讓擺桿能夠進行順時針和逆時針轉動的間歇式替換。
3、通過清板機構的設置，利用齒條與清板機構之間的相互配合，能夠在掃料板帶動清板機構移動的時候，讓直齒輪與齒條進行嚙合匹配，使得集附組件能夠對掃料板的表面頑固附著物進行刮除處理，并且集中推動。
4、通過污料箱的設置，利用過度箱和噴淋板之間的相互配合，在掃料板擺動至靠近過度箱的時候，噴淋管能夠對掃料板的表面及刮板的表面進行噴淋處理，用以讓污染物掉落至污料箱的內部收集，方便進行污染物的集中清理排放。
5、通過PE生態濾池和PE人工濕地的耦合處理，使得經過PE生態濾池處理之后的污水流入PE人工濕地之后，能夠經石塊層過濾，砂礫層過濾截留，植被種植層微生物及植物根系協同處理進行有機物降解，生物協同脫氮除磷等過程最終達到污染物有效去除的目的。
綜上，本發明克服了現有技術的不足，設計合理，針對過濾處理時對于濾網的反復清理問題進行優化，減少了濾網更換和人工清理的頻率，使得其工作效率得到提升，具有較高的社會(huì )使用價值和應用前景。
（發明人：王嬌;陳燕;縱榜坤;王田田;許向陽;張揚琳;黃劍芬;李文清;王昌龍;陳躍）
