公布日：2023.12.22
申請日：2023.11.06
分類號：C02F9/00(2023.01)I;B01D53/04(2006.01)I;C02F3/30(2023.01)N;C02F1/20(2023.01)N;C02F1/52(2023.01)N;C02F1/66(2023.01)N;C02F1/00(2023.01)N;C02F101/
30(2006.01)N;C02F101/38(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本發明涉及污水處理技術領域，具體涉及一種深度脫氮除磷的污水處理系統。污水從反應器的底部進入，經厭氧區除磷、厭氧氨氧化脫氮后進入缺氧區，在外加碳源的條件下，在缺氧區完成反硝化脫氮，而后在曝氣的條件下，在好氧區完成短程硝化反應，好氧區富集的亞硝酸鹽氮硝化液經脫氧后回流到厭氧區，在厭氧區中進一步除磷，同時也為厭氧氨氧化提供亞硝酸鹽氮基質，實現脫氮與部分有機物的去除，沉淀區中的污泥回流至缺氧區，部分沉降部分上升，循環的過程中進一步的提升氮磷的去除率。本發明實現了短程硝化、反硝化、厭氧除磷以及厭氧氨氧化工藝的耦合，針對鄉村污水的特性，對污水中的氮磷進行深度脫除，對鄉村污水治理與環境保護有著重要的意義。
權利要求書

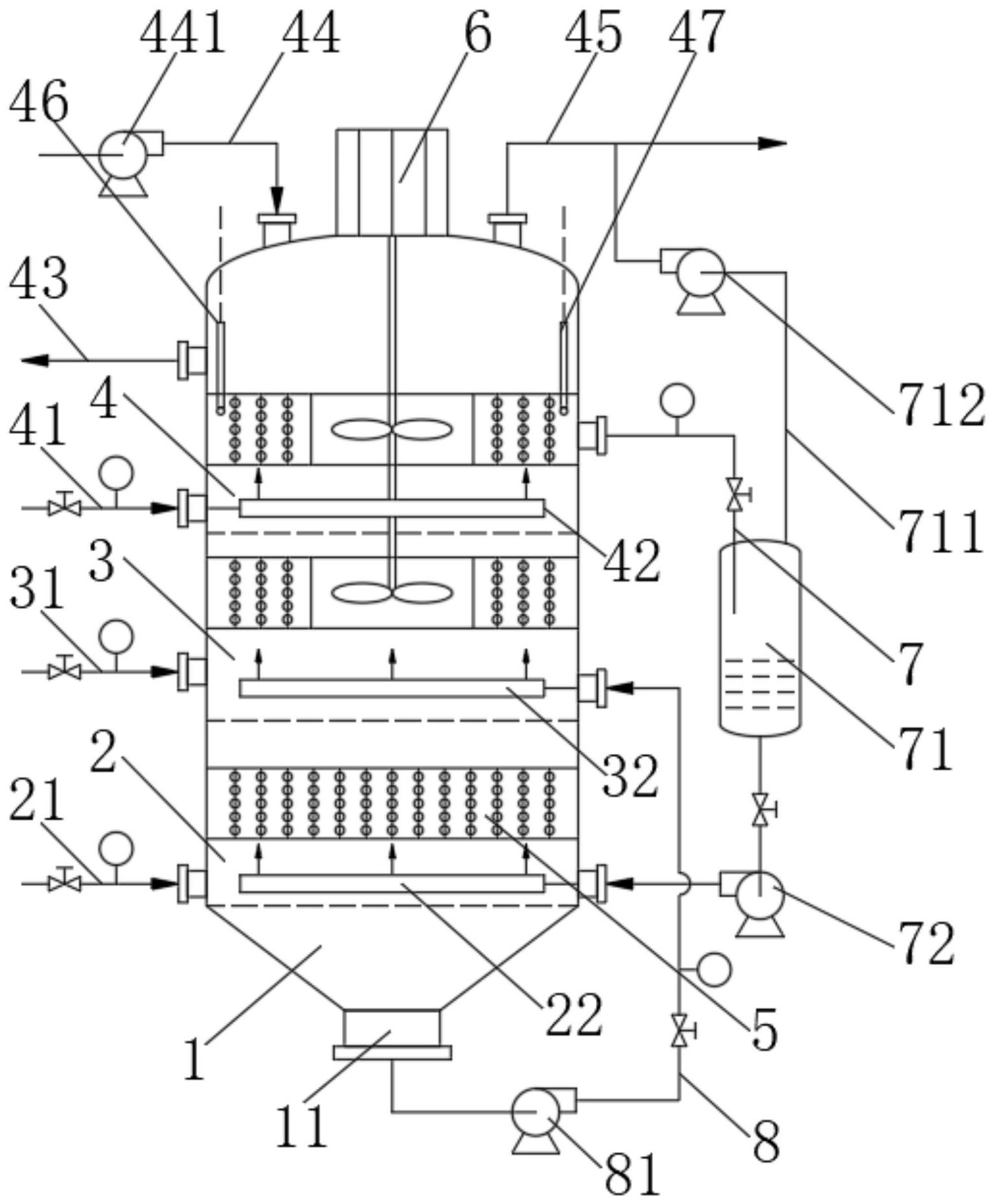

1.一種深度脫氮除磷的污水處理系統，其特征在于：包括反應器、沉淀池(9)以及吸附罐(10)，所述的反應器中從下至上依次設置為沉淀區(1)、厭氧區(2)、缺氧區(3)以及好氧區(4)，在厭氧區(2)的下方設置有進水管(21)，在缺氧區(3)的下方設置有碳源添加管(31)，在好氧區(4)的下方設置有曝氣管(41)，在好氧區(4)的上方設置有出水管(43)，出水管(43)與沉淀池(9)相連通，在反應器的頂部設置有pH調節管(44)以及排氣管(45)，排氣管(45)與吸附罐(10)相連通，在好氧區(4)以及缺氧區(3)中設置有攪拌，好氧區(4)中的反應液脫氧后通過硝化液回流管(7)與厭氧區(2)相連通，沉淀區(1)底部的污泥通過污泥回流管(8)與缺氧區(3)相連通。
2.根據權利要求1所述的一種深度脫氮除磷的污水處理系統，其特征在于：所述的硝化液回流管(7)上設置有除氧罐(71)，好氧區(4)的亞硝化液從除氧罐(71)的頂部抽入并從除氧罐(71)的底部排出，在除氧罐(71)的頂部還連接有抽氣管(711)，抽氣管(711)與真空泵(712)相連接，真空泵(712)與排氣管(45)相連接。
3.根據權利要求1所述的一種深度脫氮除磷的污水處理系統，其特征在于：所述的厭氧區(2)、缺氧區(3)以及好氧區(4)中均設置有活性生物填料(5)。
4.根據權利要求1所述的一種深度脫氮除磷的污水處理系統，其特征在于：所述的硝化液回流管(7)在厭氧區(2)中與分布器(22)相連接，污泥回流管(8)在缺氧區(3)中與布泥器(32)相連接，曝氣管(41)在好氧區(4)中與曝氣器(42)相連接。
5.根據權利要求1所述的一種深度脫氮除磷的污水處理系統，其特征在于：所述的好氧區(4)中設置有pH電極(46)，在pH調節管(44)上安裝有加藥泵(441)，加藥泵(441)與pH電極(46)相配合，控制好氧區(4)中的pH為7～9。
6.根據權利要求1所述的一種深度脫氮除磷的污水處理系統，其特征在于：所述的好氧區(4)中在硝化液回流管(7)的進口處設置有DO電極(47)，曝氣管(41)上設置有空氣流量計，DO電極(47)與曝氣管(41)相配合，控制好氧區(4)的溶解氧含量0.5～1mg/L。
7.根據權利要求1所述的一種深度脫氮除磷的污水處理系統，其特征在于：所述的沉淀池(9)中設置有多級子池體，出水管(43)含泥出水從一級子池體一端流入，經一級子池體、多級中間子池體以及末級子池體的折流沉降，上清液從末級子池體的一端流出。
8.根據權利要求1所述的一種深度脫氮除磷的污水處理系統，其特征在于：所述的吸附罐(10)設置有多級串聯，排氣管(45)排氣從一級吸附罐的底部進氣口(101)進入并從末級吸附罐的頂部出氣口(102)排出，在吸附罐(10)中填充有活性炭填料(103)。
發明內容
本發明的目的是提供一種深度脫氮除磷的污水處理系統，以解決現有的農村污水處理裝置在使用的過程中處理周期長、抗沖擊性能差，同時不能很好的進行深度脫氮除磷的問題。
為實現上述目的，本發明采用如下技術方案：一種深度脫氮除磷的污水處理系統，包括反應器、沉淀池以及吸附罐，所述的反應器中從下至上依次設置為沉淀區、厭氧區、缺氧區以及好氧區，在厭氧區的下方設置有進水管，在缺氧區的下方設置有碳源添加管，在好氧區的下方設置有曝氣管，在好氧區的上方設置有出水管，出水管與沉淀池相連通，在反應器的頂部設置有pH調節管以及排氣管，排氣管與吸附罐相連通，在好氧區以及缺氧區中設置有攪拌，好氧區中的反應液脫氧后通過硝化液回流管與厭氧區相連通，沉淀區底部的污泥通過污泥回流管與缺氧區相連通。
進一步地，所述的硝化液回流管上設置有除氧罐，好氧區的亞硝化液從除氧罐的頂部抽入并從除氧罐的底部排出，在除氧罐的頂部還連接有抽氣管，抽氣管與真空泵相連接，真空泵與排氣管相連接。
進一步地，所述的厭氧區、缺氧區以及好氧區中均設置有活性生物填料。
進一步地，所述的硝化液回流管在厭氧區中與分布器相連接，污泥回流管在缺氧區中與布泥器相連接，曝氣管在好氧區中與曝氣器相連接。
進一步地，所述的好氧區中設置有pH電極，在pH調節管上安裝有加藥泵，加藥泵與pH電極相配合，控制好氧區中的pH為7～9。
進一步地，所述的好氧區中在硝化液回流管的進口處設置有DO電極，曝氣管上設置有空氣流量計，DO電極與曝氣管相配合，控制好氧區的溶解氧含量0.5～1mg/L。
進一步地，所述的沉淀池中設置有多級子池體，出水管含泥出水從一級子池體一端流入，經一級子池體、多級中間子池體以及末級子池體的折流沉降，上清液從末級子池體的一端流出。
進一步地，所述的吸附罐設置有多級串聯，排氣管排氣從一級吸附罐的底部進氣口進入并從末級吸附罐的頂部出氣口排出，在吸附罐中填充有活性炭填料。
本發明的有益效果：
1、結合農村實際，本發明系統反應器一體化設計，便于使用，同時配合小型的沉淀池以及吸附罐，能夠實現對鄉村污水連續、高效率以及低成本的處理，對節能降耗以及環境保護都有著重要的意義；
2、通過控制反應器中好氧區的曝氣量，使得好氧區的硝化反應停留在亞硝酸鹽氮階段，從而降低設備曝氣量，進而降低設備運行成本，同時使得總氮在亞硝酸氮富集，有助于降低后續的反硝化脫氮所需的碳源，實現對碳源的節約；
3、好氧區的亞硝態氮通過硝化液回流管回流到厭氧區，過程中除氧罐的設置，去除水體中的溶解氧，真空除氧的方式，除氧的同時避免對水體中的微生物環境造成沖擊，對保證厭氧區以及整個反應器微生物環境的穩定性起到促進作用，同時亞硝酸鹽氮回流到厭氧區，在厭氧的條件下，和污水中的氨氮發生厭氧氨氧化反應，從而將亞硝氮轉化為氮氣，實現了一部分總氮的去除，對降低后續缺氧區負荷以及提高總氮的去除率都起來了促進的作用；
4、沉淀區的污泥回流到缺氧區，一方面能夠對污泥中的氮進一步的脫除，同時通過污泥的循環，也提升了污泥中磷的去除率，提高了氮磷的去除率，實現了深度脫氮與除磷；
5、污水處理由缺氧區去往好氧區，一方面實現了反硝化脫氮，并消耗了碳源，降低了好氧區的負荷，有助于深度脫氮，另一方面反硝化也提供了一部分消化反應所需的堿度，因此能夠降低外加堿的消耗，有利于原料成本的降低；
6、因地制宜，結合農村實際建造沉淀池，采用自然或絮凝沉降的方式，實現對處理后污水的沉淀與排放，降低處理成本，同時通過吸附罐對水處理尾氣進行除臭，避免造成環境的污染。
（發明人：周繼昌;丁秀峰;任彬;丁鎮;喬雅綺;周曉紅;史振濤;付淼磊;魏星;郭潔;湛鵬飛;王勇;王閔戰;王玫玫）
