公布日：2023.12.12
申請日：2023.10.30
分類號：C02F1/52(2023.01)I;C02F101/20(2006.01)N
摘要
本發明提供用于重金屬污水處理用的循環設備，涉及污水處理設備領域，包括主反應筒，所述主反應筒頂部?jì)葌劝惭b有儲藥筒；所述儲藥筒內側底部邊緣位置為弧形結構，且儲藥筒底部的相對位置設有兩處開槽，且儲藥筒的中間位置轉動安裝有旋轉桿；所述主反應筒的外側底部安裝有導流彎管一，導流彎管一的外側安裝有水泵，且導流彎管一的頂端與一級沉淀罐的外側頂部相連接；所述一級沉淀罐的前側設有液位觀察窗，且一級沉淀罐的前側底部還安裝有排污口，通過使用旋轉件外側三處的儲槽均勻的分次向污水中投放硫化劑藥劑，提高硫化劑與重金屬污水中和反應的效率，解決在重金屬污水處理時，硫化劑聚集在一起與污水的中和反應效率慢的問題。
權利要求書

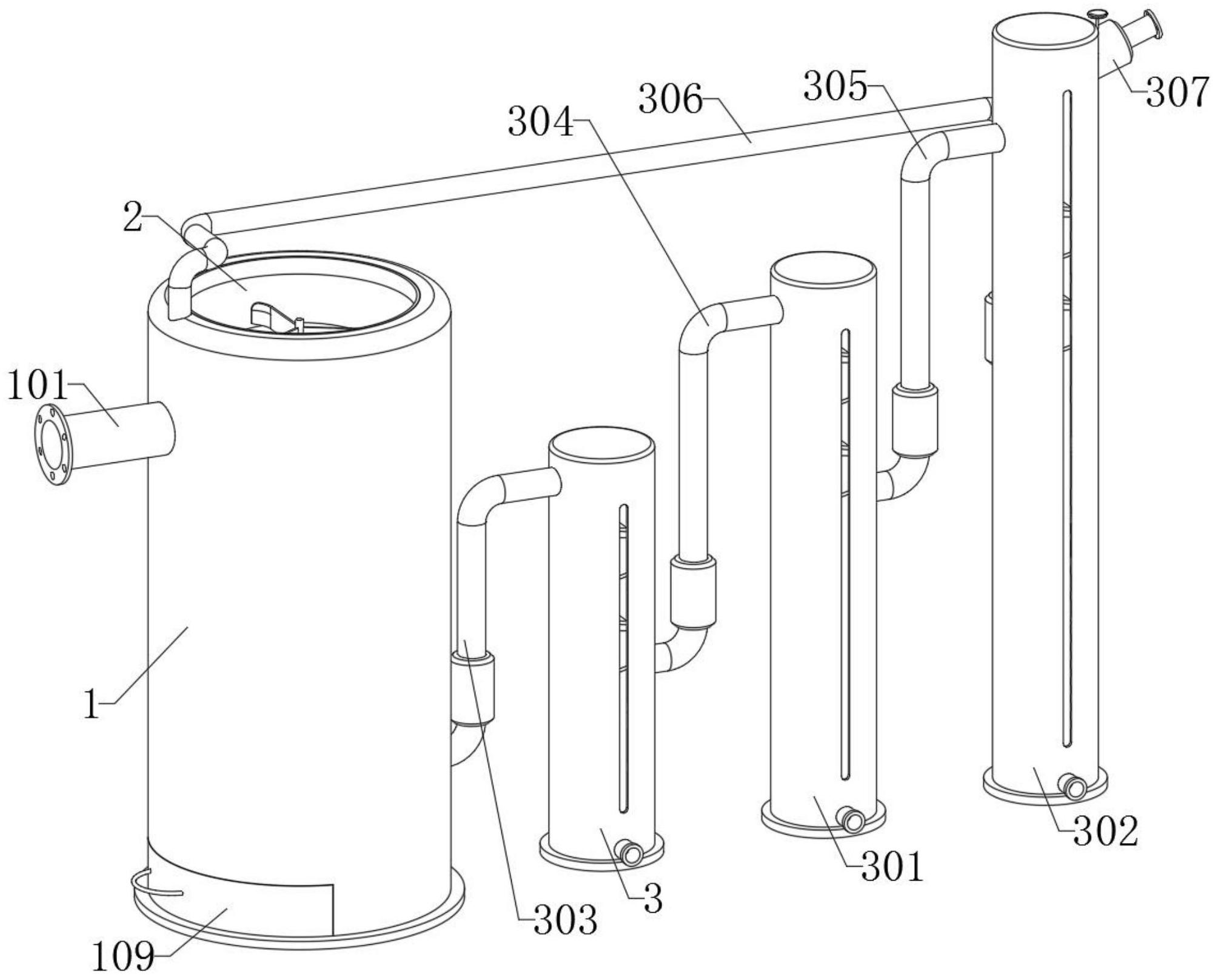

1.用于重金屬污水處理用的循環設備，包括主反應筒（1），所述主反應筒（1）的外側頂部安裝有進水管道（101），且主反應筒（1）頂部?jì)葌劝惭b有儲藥筒（2）；其特征在于，所述儲藥筒（2）內側底部邊緣位置為弧形結構，且儲藥筒（2）底部的相對位置設有兩處開槽，且儲藥筒（2）的中間位置轉動安裝有旋轉桿（201）；所述主反應筒（1）的外側底部安裝有導流彎管一（303），其中，導流彎管一（303）的外側安裝有水泵，且導流彎管一（303）的頂端與圓柱形結構的一級沉淀罐（3）的外側頂部相連接；所述一級沉淀罐（3）的前側設有液位觀察窗，且一級沉淀罐（3）的前側底部還安裝有排污口。
2.如權利要求1所述用于重金屬污水處理用的循環設備，其特征在于：所述主反應筒（1）的內側設有連接板，且主反應筒（1）的內側通過連接板安裝有定位內管（102）；所述定位內管（102）的頂部與混合罐（103）的底部固定連接；所述混合罐（103）的頂部與儲藥筒（2）的底部固定連接；所述混合罐（103）的側面安裝有導流管（104）。
3.如權利要求2所述用于重金屬污水處理用的循環設備，其特征在于：所述導流管（104）的外端處于進水管道（101）的內側，且導流管（104）的內端底部設有開孔，導流管（104）內端底部的開孔處于混合罐（103）的內側；所述主反應筒（1）的內側和定位內管（102）的外側之間安裝有導流板（105）；其中，導流板（105）上設有多處均勻排列的導流橫管（106）。
4.如權利要求3所述用于重金屬污水處理用的循環設備，其特征在于：所述導流橫管（106）的外側設有多處開孔，且導流橫管（106）的一端貫穿定位內管（102）與導流豎管（107）相連接；所述導流豎管（107）的頂部安裝在混合罐（103）的內側底部。
5.如權利要求4所述用于重金屬污水處理用的循環設備，其特征在于：所述主反應筒（1）的內側還安裝有導向板（108）；所述主反應筒（1）的內側底端滑動安裝有收集箱（109）；所述收集箱（109）的邊緣位置安裝有密封條，且收集箱（109）位移導向板（108）的下方。
6.如權利要求5所述用于重金屬污水處理用的循環設備，其特征在于：所述旋轉桿（201）的底部安裝有受力板（202）；所述受力板（202）為傾斜狀結構，且受力板（202）位于混合罐（103）的內側；所述旋轉桿（201）的頂部安裝有藥劑撥板（203）；其中，藥劑撥板（203）的底部滑動安裝在儲藥筒（2）內側底部。
7.如權利要求6所述用于重金屬污水處理用的循環設備，其特征在于：所述儲藥筒（2）底部的兩處開槽內轉動安裝有旋轉件（204）；所述旋轉件（204）包括外側開設的儲槽（205）以及旋轉件（204）側端安裝的旋轉板（206）；其中，旋轉板（206）的外側設有凸塊，旋轉板（206）的外側安裝有藥劑撥板（203）的底部。
8.如權利要求7所述用于重金屬污水處理用的循環設備，其特征在于：所述一級沉淀罐（3）外側的中間部位安裝有導流彎管二（304）；所述導流彎管二（304）的外側安裝有水泵，且導流彎管二（304）的頂部與二級沉淀罐（301）的外側頂部相連接；所述二級沉淀罐（301）的前側設有液位觀察窗，且二級沉淀罐（301）的前側底部還安裝有排污口，且二級沉淀罐（301）外側的中間位置安裝有導流彎管三（305）。
9.如權利要求8所述用于重金屬污水處理用的循環設備，其特征在于：所述導流彎管三（305）的外側安裝有水泵，且導流彎管三（305）的頂部安裝在三級級沉淀罐（302）的外側頂部，其中，三級級沉淀罐（302）的前側設有液位觀察窗，且三級級沉淀罐（302）的前側底部還安裝有排污口，且三級級沉淀罐（302）外側的中間位置安裝有回流管（306）。
10.如權利要求9所述用于重金屬污水處理用的循環設備，其特征在于：所述回流管（306）的外側安裝有水泵，且回流管（306）的側端插在主反應筒（1）的頂部一側；所述三級級沉淀罐（302）的外側頂部還安裝有排水管道（307）；所述排水管道（307）的內側安裝有納濾膜和重金屬含量檢測傳感器，且排水管道（307）的外端安裝有連接管道；所述一級沉淀罐（3）和二級沉淀罐（301）以及三級級沉淀罐（302）的內側設有擾流板（308）。
發明內容
有鑒于此，本發明提供用于重金屬污水處理用的循環設備，以解決現有循環設備對重金屬污水進行處理時，通過向重金屬污水中添加硫化劑進行中和沉淀，大量的硫化劑直接投放在污水中，硫化劑聚集在一起與污水的中和反應效率較慢的問題。
本發明提供了用于重金屬污水處理用的循環設備，具體包括主反應筒，所述主反應筒為圓柱形結構，且主反應筒的外側頂部安裝有進水管道，且主反應筒頂部?jì)葌劝惭b有儲藥筒；所述儲藥筒為圓形結構，且儲藥筒內側底部邊緣位置為弧形結構，且儲藥筒底部的相對位置設有兩處開槽，且儲藥筒的中間位置轉動安裝有旋轉桿；所述旋轉桿為圓柱形結構；所述主反應筒的外側底部安裝有導流彎管一，其中，導流彎管一的外側安裝有水泵，且導流彎管一的頂端與一級沉淀罐的外側頂部相連接；所述一級沉淀罐為圓柱形結構，且一級沉淀罐的前側設有液位觀察窗，且一級沉淀罐的前側底部還安裝有排污口。
進一步的，所述主反應筒的內側設有連接板，且主反應筒的內側通過連接板安裝有定位內管；所述定位內管為圓柱形結構，且定位內管的頂部與混合罐的底部固定連接；所述混合罐為圓形結構，且混合罐的頂部與儲藥筒的底部固定連接；所述混合罐的側面安裝有導流管。
進一步的，所述導流管的外端為錐形結構，且導流管的外端處于進水管道的內側，且導流管的內端底部設有開孔，導流管內端底部的開孔處于混合罐的內側；所述主反應筒的內側和定位內管的外側之間安裝有導流板；其中，導流板為傾斜的弧形結構，且導流板上設有多處均勻排列的導流橫管。
進一步的，所述導流橫管為中空的圓柱形結構，且導流橫管的外側設有多處開孔，且導流橫管的一端貫穿定位內管與導流豎管相連接；所述導流豎管的頂部安裝在混合罐的內側底部。
進一步的，所述主反應筒的內側還安裝有導向板，且導向板為錐形結構；所述主反應筒的內側底端滑動安裝有收集箱；所述收集箱的邊緣位置安裝有密封條，且收集箱位移導向板的下方。
進一步的，所述旋轉桿的底部安裝有受力板；所述受力板為傾斜狀結構，且受力板位于混合罐的內側；所述旋轉桿的頂部安裝有藥劑撥板；其中，藥劑撥板的側端為弧形結構，藥劑撥板的底部滑動安裝在儲藥筒內側底部。
進一步的，所述儲藥筒底部的兩處開槽內轉動安裝有旋轉件；所述旋轉件為圓柱形結構，且旋轉件包括外側開設的儲槽以及旋轉件側端安裝的旋轉板；其中，三處儲槽等距分布在旋轉件的外側，旋轉板的外側設有凸塊，旋轉板的外側安裝有藥劑撥板的底部。
進一步的，所述一級沉淀罐外側的中間部位安裝有導流彎管二；所述導流彎管二的外側安裝有水泵，且導流彎管二的頂部與二級沉淀罐的外側頂部相連接；所述二級沉淀罐的前側設有液位觀察窗，且二級沉淀罐的前側底部還安裝有排污口，且二級沉淀罐外側的中間位置安裝有導流彎管三。
進一步的，所述導流彎管三的外側安裝有水泵，且導流彎管三的頂部安裝在三級級沉淀罐的外側頂部，其中，三級級沉淀罐的前側設有液位觀察窗，且三級級沉淀罐的前側底部還安裝有排污口，且三級級沉淀罐外側的中間位置安裝有回流管。
進一步的，所述回流管的外側安裝有水泵，且回流管的側端插在主反應筒的頂部一側；所述三級級沉淀罐的外側頂部還安裝有排水管道；所述排水管道的內側安裝有納濾膜和重金屬含量檢測傳感器，且排水管道的外端安裝有連接管道；所述一級沉淀罐和二級沉淀罐以及三級級沉淀罐的內側設有擾流板；其中，擾流板為弧形的傾斜狀結構。
本發明所提供的用于重金屬污水處理用的循環設備，具有以下有益效果：1、通過使用旋轉件外側三處的儲槽均勻的分次向污水中投放硫化劑藥劑，對重金屬污水進行處理的時候，則旋轉件外側的儲槽可以使硫化劑分次定量的投放到污水中，根據污水的流量匹配合適的硫化劑投放比例，防止投放過多的硫化劑造成浪費的情況，同時硫化劑配制的溶液通過導流橫管與導流板上流動的污水進行混合，污水在流動的過程不斷與硫化劑溶液進行反應，提高硫化劑與重金屬污水中和反應的效率，大大提高對重金屬污水處理的效果。
2、通過使用一級沉淀罐和二級沉淀罐以及三級級沉淀罐對反應的重金屬污水進行沉淀，對重金屬污水進行處理的時候，沉淀物在污水中向下沉淀，污水經過水泵依次抽到不同高度的沉淀灌中，二級沉淀罐對一級沉淀罐頂部沉淀后的污水抽取，三級沉淀罐又對二級沉淀罐沉淀后的污水進行抽取，只是對上方沉淀比較完全的污水進行抽取，污水每次流動后水中的沉淀物隨著時間的增加與藥劑反應充分，則沉淀物依次減少直到重金屬含量減少或者沒有，污水依次有序進行沉淀，沉淀效果明顯，而含部分沉淀物或者重金屬含量較高的污水通過回流管再次流到主反應筒的內側進行循環反應，提高對污水處理的效果。
（發明人：楊曉明;龔和平;龔鵬豪;江欣悅）
