公布日：2023.04.25
申請日：2023.02.28
分類號：C02F9/00(2023.01)I;C02F1/60(2023.01)I;C02F1/66(2023.01)N;C02F1/52(2023.01)N;C02F1/56(2023.01)N;C02F1/44(2023.01)N;C02F1/00(2023.01)N;C02F103/
34(2006.01)N
摘要
本發明公開了一種多晶硅生產廢水高效除硅的方法和裝置，涉及廢水除硅技術領域，包括第一pH調節池、第一混凝反應池、第一沉淀池、第二pH調節池、第二混凝反應池、第二沉淀池、第一pH在線監測設備、NaOH加藥裝置、PAC加藥裝置、第二pH在線監測設備、MgO加藥裝置和FeSO4加藥裝置；第一pH調節池、第一混凝反應池、第一沉淀池、第二pH調節池、第二混凝反應池和第二沉淀池之間依次連通。本發明先在偏酸性條件下使用聚合氯化鋁(PAC)混凝沉淀去除多晶硅生產廢水中的大分子膠體硅，再在堿性條件下用MgO和FeSO4混凝沉淀去除單硅酸，經處理后多晶硅廢水中SiO2濃度從200mg/L可降低到10mg/L以下。
權利要求書

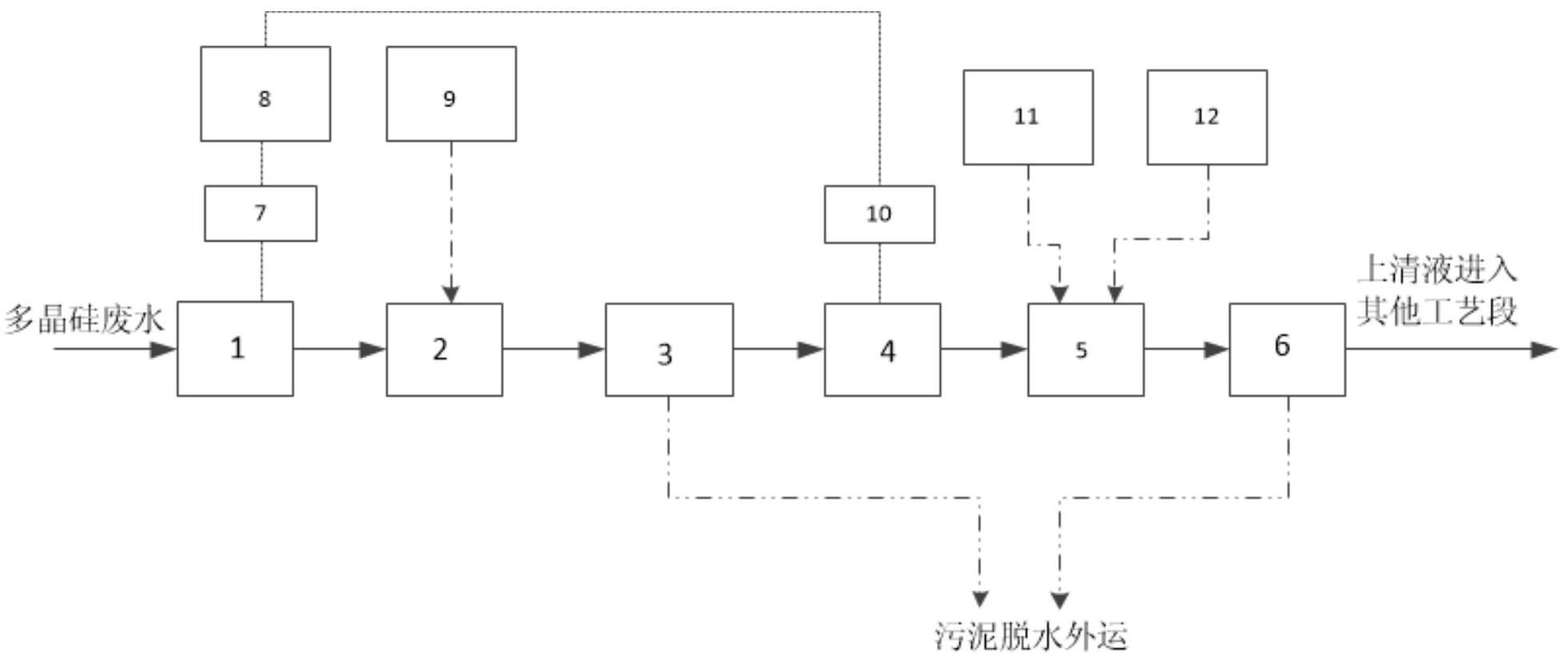

1.一種多晶硅生產廢水高效除硅的裝置，其特征在于，包括第一pH調節池(1)、第一混凝反應池(2)、第一沉淀池(3)、第二pH調節池(4)、第二混凝反應池(5)、第二沉淀池(6)、第一pH在線監測設備(7)、NaOH加藥裝置(8)、PAC加藥裝置(9)、第二pH在線監測設備(10)、MgO加藥裝置(11)和FeSO4加藥裝置(12)；第一pH調節池(1)、第一混凝反應池(2)、第一沉淀池(3)、第二pH調節池(4)、第二混凝反應池(5)和第二沉淀池(6)之間依次連通；所述NaOH加藥裝置(8)與第一pH調節池(1)和第二pH在線監測設備(10)相連通，且NaOH加藥裝置(8)通過第一pH在線監測設備(7)和第二pH在線監測設備(10)分別對第一pH調節池(1)和第二pH調節池(4)的pH值進行監測；所述PAC加藥裝置(9)與第一混凝反應池(2)相連通；所述MgO加藥裝置(11)和FeSO4加藥裝置(12)與第二混凝反應池(5)相連通。
2.根據權利要求1所述的一種多晶硅生產廢水高效除硅的裝置，其特征在于，所述第一pH調節池(1)中設置有第一潛水攪拌器，所述第一潛水攪拌器的轉速為600-900rmp；多晶硅廢水在第一pH調節池(1)內部的停留時間為10-30min。
3.根據權利要求1所述的一種多晶硅生產廢水高效除硅的裝置，其特征在于，所述第一混凝反應池(2)中設置第一槳式攪拌器，所述第一槳式攪拌器的轉速為60-100rpm。
4.根據權利要求1所述的一種多晶硅生產廢水高效除硅的裝置，其特征在于，所述第二pH調節池(4)中設置有第二潛水攪拌器，所述第二潛水攪拌器的轉速為600-900rpm；多晶硅廢水在第二pH調節池(4)內部的停留時間為10-30min。
5.根據權利要求1所述的一種多晶硅生產廢水高效除硅的裝置，其特征在于，所述第二混凝反應池(5)中設置第二槳式攪拌器，所述第二槳式攪拌器的轉速為60-100rpm。
6.一種多晶硅生產廢水高效除硅的方法，其特征在于，包括以下步驟：步驟一：多晶硅廢水為酸性，多晶硅廢水先進入第一pH調節池(1)，通過NaOH加藥裝置(8)向第一pH調節池(1)中加入NaOH稀溶液，調節多晶硅廢水的pH至5-6；步驟二：將步驟一中所得的廢水傳輸至第一混凝反應池(2)，通過PAC加藥裝置(9)向第一混凝反應池(2)中加入聚合氯化鋁(PAC)溶液進行第一次的混凝反應；步驟三：將步驟二中所得廢水進入第一沉淀池(3)進行固液分離，上清液進入下一步驟，污泥脫水進行外運處理；步驟四：步驟三所得上清液進入第二pH調節池(4)中，通過NaOH加藥裝置(8)向第二pH調節池(4)中加入NaOH稀溶液，調節上清液的pH至9-10；步驟五：步驟四所得廢水進入第二混凝反應池(5)，通過MgO加藥裝置(11)和FeSO4加藥裝置(12)向第二混凝反應池(5)中加入MgO溶液和FeSO4溶液進行第二次的混凝反應；步驟六：步驟五所得廢水進入第二沉淀池(6)進行固液分離，上清液中SiO2的濃度小于10mg/L，達到進入膜系統的要求，污泥脫水外運。
7.根據權利要求6所述的一種多晶硅生產廢水高效除硅的方法，其特征在于，聚合氯化鋁(PAC)溶液的投加量為300-400mg/L；第一次的混凝反應時間40-60min。
8.根據權利要求6所述的一種多晶硅生產廢水高效除硅的方法，其特征在于，MgO溶液的投加量為200-300mg/L,FeSO4溶液投加量為50-100mg/L；第二次的混凝反應時間40-60min。
發明內容
針對現有技術存在的不足，本發明的目的在于提供一種多晶硅生產廢水高效除硅的方法和裝置。
為實現上述目的，本發明提供了如下技術方案：一種多晶硅生產廢水高效除硅的裝置，包括第一pH調節池、第一混凝反應池、第一沉淀池、第二pH調節池、第二混凝反應池、第二沉淀池、第一pH在線監測設備、NaOH加藥裝置、PAC加藥裝置、第二pH在線監測設備、MgO加藥裝置和FeSO4加藥裝置；
第一pH調節池、第一混凝反應池、第一沉淀池、第二pH調節池、第二混凝反應池和第二沉淀池之間依次連通；
所述NaOH加藥裝置與第一pH調節池和第二pH在線監測設備相連通，且NaOH加藥裝置通過第一pH在線監測設備和第二pH在線監測設備分別對第一pH調節池和第二pH調節池的pH值進行監測；
所述PAC加藥裝置與第一混凝反應池相連通，用于將聚合氯化鋁溶液加入至第一混凝反應池中，并在第一混凝反應池中進行第一次的混凝反應；
所述MgO加藥裝置和FeSO4加藥裝置與第二混凝反應池相連通，用于將MgO溶液和FeSO4溶液加入至第二混凝反應池中，并在其中進行第二次的混凝反應。
進一步的，所述第一pH調節池中設置有第一潛水攪拌器，所述第一潛水攪拌器的轉速為600-900rmp；
多晶硅廢水在第一pH調節池內部的停留時間為10-30min。
進一步的，所述第一混凝反應池中設置第一槳式攪拌器，所述第一槳式攪拌器的轉速為60-100rpm；
進一步的，聚合氯化鋁溶液的投加量為300-400mg/L；
第一次的混凝反應時間40-60min。
進一步的，所述第二pH調節池中設置有第二潛水攪拌器，所述第二潛水攪拌器的轉速為600-900rpm；
多晶硅廢水在第二pH調節池內部的停留時間為10-30min。
進一步的，所述第二混凝反應池中設置第二槳式攪拌器，所述第二槳式攪拌器的轉速為60-100rpm。
進一步的，MgO溶液的投加量為200-300mg/L,FeSO4溶液投加量為50-100mg/L；
第二次的混凝反應時間40-60min。
本發明還公開了一種多晶硅生產廢水高效除硅的方法，包括以下步驟：
步驟一：多晶硅廢水為酸性，多晶硅廢水先進入第一pH調節池，通過NaOH加藥裝置向第一pH調節池中加入NaOH稀溶液，調節多晶硅廢水的pH至5-6；
步驟二：將步驟一中所得的廢水傳輸至第一混凝反應池，通過PAC加藥裝置向第一混凝反應池中加入聚合氯化鋁溶液進行第一次的混凝反應；
步驟三：將步驟二中所得廢水進入第一沉淀池進行固液分離，上清液進入下一步驟，污泥脫水進行外運處理；
步驟四：步驟三所得上清液進入第二pH調節池中，通過NaOH加藥裝置向第二pH調節池中加入NaOH稀溶液，調節上清液的pH至9-10；
步驟五：步驟四所得廢水進入第二混凝反應池，通過MgO加藥裝置和FeSO4加藥裝置向第二混凝反應池中加入MgO溶液和FeSO4溶液進行第二次的混凝反應；
步驟六：步驟五所得廢水進入第二沉淀池進行固液分離，上清液中SiO2的濃度小于10mg/L，達到進入膜系統的要求，污泥脫水外運。
與現有技術相比，本發明具備以下有益效果：
本發明先在偏酸性條件下使用聚合氯化鋁(PAC)混凝沉淀去除多晶硅生產廢水中的大分子膠體硅，再在堿性條件下用MgO和FeSO4混凝沉淀去除單硅酸，經處理后多晶硅廢水中SiO2濃度從200mg/L可降低到10mg/L以下。
本發明在偏酸性條件下使用聚合氯化鋁(PAC)混凝沉淀去除大分子的膠體硅，在堿性條件下用MgO和FeSO4混凝沉淀去除單體硅酸，PAC去除膠體硅的效率大于MgO，總體上減少了藥劑使用量。
本發明采用PAC、MgO和FeSO4為除硅劑比采用Ca(OH)2和MgO為除硅劑產生的污泥量更低。
（發明人：陳琳;李焱;付明鵬）
