公布日：2023.12.08
申請日：2023.11.06
分類號：C02F3/12(2023.01)I;B01D65/02(2006.01)I
摘要
本發明涉及污水處理設備技術領域，具體為一種MBR膜生物反應器污水處理裝置，包括支撐座，支撐座的頂部固定連接有處理箱，處理箱的側壁固定連接有進水管。本發明，污水從進水管進入到處理箱內部，膜過濾技術能夠有效去除懸浮物、微生物和有機物，伺服電機啟動，從而使轉動板進行轉動，第一轉動球在包覆半球座內轉動，第一轉動球拉動第二轉動球進行移動，第二轉動球在連接半球座內進行活動，從而使往復齒板進行往復運動，往復齒板通過滑動槽在滑動座上進行滑動，往復齒板與齒輪進行接觸，齒輪進行轉動，利于齒輪在轉動時產生的離心力，使吸附在MBR膜管上的污垢甩掉，從而減少吸附在MBR膜管的污漬，提高其使用效率。
權利要求書
1.一種MBR膜生物反應器污水處理裝置，包括支撐座(101)，所述支撐座(101)的頂部固定連接有處理箱(102)，所述處理箱(102)的側壁固定連接有進水管(103)，所述進水管(103)貫穿處理箱(102)并延伸至內側，所述處理箱(102)的內壁底部固定連接有固定支架(104)，所述處理箱(102)的頂部固定連接有連接支座(105)，所述連接支座(105)的側壁固定連接有出水管(106)，所述出水管(106)的側壁固定連接有水泵(107)，所述水泵(107)的底部固定連接有出水箱(108)，所述出水管(106)貫穿出水箱(108)的頂部并延伸至內部，所述出水箱(108)的頂部固定連接有L形支撐架(109)，所述L形支撐架(109)的側壁與固定支架(104)的側壁固定連接，其特征在于，還包括：往復機構(2)，所述往復機構(2)包括固定連接固定支架(104)側壁上的固定座(201)，所述固定座(201)的側壁固定連接有伺服電機(202)，所述伺服電機(202)的輸出端固定連接有轉動板(203)，所述轉動板(203)的側壁固定連接有包覆半球座(204)，所述包覆半球座(204)的內壁轉動連接有第一轉動球(205)，所述第一轉動球(205)的側壁固定連接有連接桿(206)，所述連接桿(206)遠離第一轉動球(205)的一端固定連接有第二轉動球(207)，所述第二轉動球(207)的外壁轉動連接有連接半球座(208)；往復轉動機構(3)，所述往復轉動機構(3)包括固定連接在出水箱(108)底部上的連接吸管(301)，所述連接吸管(301)的側壁轉動連接有齒輪(302)，所述齒輪(302)的側壁與往復齒板(209)的側壁嚙合連接，所述齒輪(302)的底部固定連接有MBR膜管(303)，所述連接吸管(301)的外壁與MBR膜管(303)的內壁轉動連接，所述MBR膜管(303)的外壁轉動連接有固定限位架(304)，所述固定限位架(304)的頂部與固定支架(104)的側壁固定連接；所述往復機構(2)還包括固定連接在連接半球座(208)的底部上的往復齒板(209)，所述往復齒板(209)的側壁開設有滑動槽(210)，所述滑動槽(210)的內壁滑動連接有滑動座(211)，所述滑動座(211)的頂部固定連接有支撐桿(212)，所述支撐桿(212)的底部與固定支架(104)的頂部固定連接；所述往復齒板(209)的側壁設置有推動升降機構(4)，所述推動升降機構(4)包括固定連接在往復齒板(209)側壁上的連接架(401)，所述連接架(401)的側壁固定連接有滑動板(402)，所述滑動板(402)的貫穿固定支架(104)的側壁并延伸至外側；所述滑動板(402)的頂部固定連接有三角推板(403)，所述MBR膜管(303)的側壁固定連接有支撐連接架(405)，所述支撐連接架(405)的底部固定連接移動柱(404)，所述移動柱(404)的側壁與三角推板(403)的側壁接觸設置。
2.根據權利要求1所述的一種MBR膜生物反應器污水處理裝置，其特征在于：所述連接架(401)的側壁設置有清理機構(5)，所述清理機構(5)包括固定連接在連接架(401)側壁上的連桿(501)，所述連桿(501)的側壁轉動連接有推桿(502)，所述推桿(502)遠離連桿(501)的一端轉動連接有鉸接桿(503)，所述鉸接桿(503)的一端固定連接有移動架(504)，所述移動架(504)的外表面固定連接有支撐柱(505)，所述支撐柱(505)的側壁固定連接有毛刷(506)，所述毛刷(506)的外表面與MBR膜管(303)的外壁接觸設置。
3.根據權利要求2所述的一種MBR膜生物反應器污水處理裝置，其特征在于：所述移動架(504)的側壁開設有移動槽(507)，所述移動槽(507)的內壁滑動連接有凸滑塊(508)，所述凸滑塊(508)的底部與處理箱(102)的內壁底部固定連接。
4.根據權利要求3所述的一種MBR膜生物反應器污水處理裝置，其特征在于：所述伺服電機(202)的輸出端設置有收集機構(6)，所述收集機構(6)包括固定連接在伺服電機(202)輸出端側壁上的第一轉動輪(601)，所述第一轉動輪(601)的外壁套設有皮帶(602)，所述皮帶(602)的內壁傳動連接有第二轉動輪(603)，所述第二轉動輪(603)的側壁中軸處固定連接有轉軸(604)，所述轉軸(604)的側壁轉動連接有斜滑管道(605)，所述斜滑管道(605)的側壁固定連接有收集箱(606)，所述收集箱(606)的底部與處理箱(102)的頂部固定連接，所述收集箱(606)的內壁滑動連接有抽拉箱(607)。
5.根據權利要求4所述的一種MBR膜生物反應器污水處理裝置，其特征在于：所述轉軸(604)的一端貫穿斜滑管道(605)的側壁并延伸至外側，所述轉軸(604)的側壁固定連接有螺旋輸送轉板(608)，所述斜滑管道(605)的底部固定連接有連接管道(609)，所述連接管道(609)的側壁開設有出水孔(610)。
發明內容
本發明的目的在于提供一種MBR膜生物反應器污水處理裝置，以解決上述背景技術中提出的問題。
為解決上述技術問題，本發明是通過以下技術方案實現的：

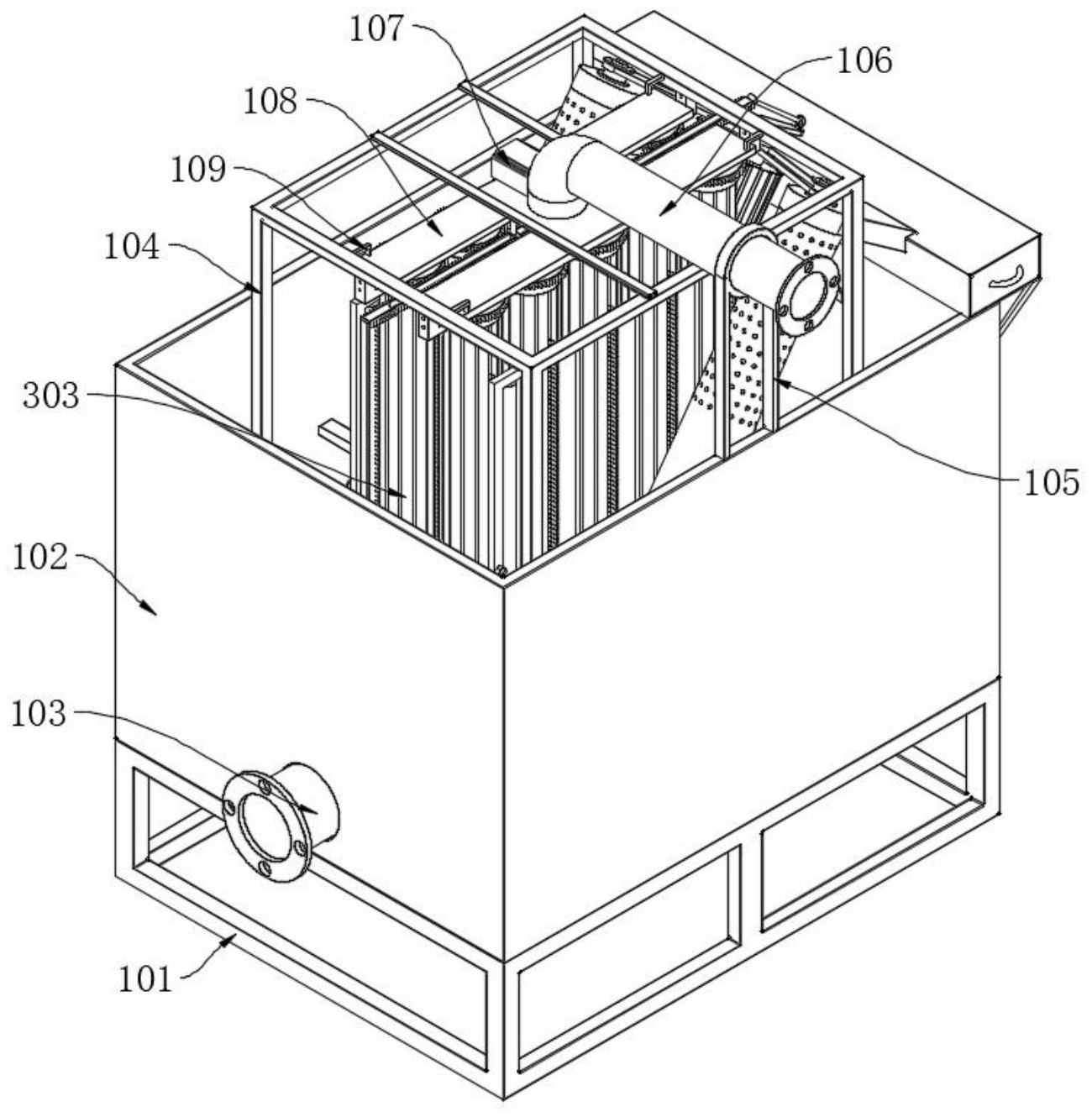

本發明為一種MBR膜生物反應器污水處理裝置，包括支撐座，支撐座的頂部固定連接有處理箱，處理箱的側壁固定連接有進水管，進水管貫穿處理箱并延伸至內側，處理箱的內壁底部固定連接有固定支架，處理箱的頂部固定連接有連接支座，連接支座的側壁固定連接有出水管，出水管的側壁固定連接有水泵，水泵的底部固定連接有出水箱，出水管貫穿出水箱的頂部并延伸至內部，出水箱的頂部固定連接有L形支撐架，L形支撐架的側壁與固定支架的側壁固定連接，還包括：
往復機構，往復機構包括固定連接固定支架側壁上的固定座，固定座的側壁固定連接有伺服電機，伺服電機的輸出端固定連接有轉動板，轉動板的側壁固定連接有包覆半球座，包覆半球座的內壁轉動連接有第一轉動球，第一轉動球的側壁固定連接有連接桿，連接桿遠離第一轉動球的一端固定連接有第二轉動球，第二轉動球的外壁轉動連接有連接半球座；
往復轉動機構，往復轉動機構包括固定連接在出水箱底部上的連接吸管，連接吸管的側壁轉動連接有齒輪，齒輪的側壁與往復齒板的側壁嚙合連接，齒輪的底部固定連接有MBR膜管，連接吸管的外壁與MBR膜管的內壁轉動連接，MBR膜管的外壁轉動連接有固定限位架，固定限位架的頂部與固定支架的側壁固定連接。
進一步地，往復機構還包括固定連接在連接半球座的底部上的往復齒板，往復齒板的側壁開設有滑動槽，滑動槽的內壁滑動連接有滑動座，滑動座的頂部固定連接有支撐桿，支撐桿的底部與固定支架的頂部固定連接。
進一步地，往復齒板的側壁設置有推動升降機構，推動升降機構包括固定連接在往復齒板側壁上的連接架，連接架的側壁固定連接有滑動板，滑動板的貫穿固定支架的側壁并延伸至外側。
進一步地，滑動板的頂部固定連接有三角推板，MBR膜管的側壁固定連接有支撐連接架，支撐連接架的底部固定連接移動柱，移動柱的側壁與三角推板的側壁接觸設置。
進一步地，連接架的側壁設置有清理機構，清理機構包括固定連接在連接架側壁上的連桿，連桿的側壁轉動連接有推桿，推桿遠離連桿的一端轉動連接有鉸接桿，鉸接桿的一端固定連接有移動架，移動架的外表面固定連接有支撐柱，支撐柱的側壁固定連接有毛刷，毛刷的外表面與MBR膜管的外壁接觸設置。
進一步地，移動架的側壁開設有移動槽，移動槽的內壁滑動連接有凸滑塊，凸滑塊的底部與處理箱的內壁底部固定連接。
進一步地，伺服電機的輸出端設置有收集機構，收集機構包括固定連接在伺服電機輸出端側壁上的第一轉動輪，第一轉動輪的外壁套設有皮帶，皮帶的內壁傳動連接有第二轉動輪，第二轉動輪的側壁中軸處固定連接有轉軸，轉軸的側壁轉動連接有斜滑管道，斜滑管道的側壁固定連接有收集箱，收集箱的底部與處理箱的頂部固定連接，收集箱的內壁滑動連接有抽拉箱。
進一步地，轉軸的一端貫穿斜滑管道的側壁并延伸至外側，轉軸的側壁固定連接有螺旋輸送轉板，斜滑管道的底部固定連接有連接管道，連接管道的側壁開設有出水孔。
本發明具有以下有益效果：
1、該一種MBR膜生物反應器污水處理裝置，污水從進水管進入到處理箱內部，通過水泵運轉，MBR膜管對污水進行過濾，連接吸管將MBR膜管內部過濾后的污水吸取到出水箱內，過濾后的污水從出水管排出，膜過濾技術能夠有效去除懸浮物、微生物和有機物，產出高水質的處理水，伺服電機啟動，從而使轉動板進行轉動，使第一轉動球在包覆半球座內轉動，第一轉動球拉動第二轉動球進行移動，第二轉動球在連接半球座內進行活動，從而使往復齒板往復運動，往復齒板通過滑動槽在滑動座上進行滑動，往復齒板與齒輪進行接觸，使齒輪進行轉動，利于齒輪在轉動產生的離心力，使吸附在MBR膜管上的污垢甩掉，從而減少吸附在MBR膜管的污漬，減少在相對時間內對MBR膜管清洗的次數，提高其使用效率。
2、該一種MBR膜生物反應器污水處理裝置，當往復齒板進行往復運動時，往復齒板拉動連接架移動，從而使滑動板在固定支架內部上進行滑動，從而使三角推板與移動柱進行接觸，使支撐連接架進行移動，MBR膜管為軟管，可以使MBR膜管通過支撐連接架上升，使MBR膜管表面的污垢脫落，便于對污水進行處理，提高了裝置的實用性和工作效率。
3、該一種MBR膜生物反應器污水處理裝置，當連接架移動時，連接架拉動連桿進行移動，從而使推桿拉動移動架進行移動，移動架通過移動槽在凸滑塊上進行滑動，使移動架在凸滑塊上往復運動，支撐柱帶動毛刷對MBR膜管進行清理，提高了使用便利性，防止污垢堵塞MBR膜管。
4、該一種MBR膜生物反應器污水處理裝置，伺服電機帶動第一轉動輪轉動，從而使皮帶帶動第二轉動輪進行轉動，第二轉動輪帶動轉軸與螺旋輸送轉板對底部污垢進行運輸，防止底部多余污垢殘留在內部，防止污垢影響對污水進行過濾，污水從出水孔漏出，污垢傳輸到斜滑管道內，收集箱與抽拉箱將污垢進行收集，提高裝置的工作效率，降低人工成本。
（發明人：夏俊林;宋豆豆;王陽）
