公布日：2023.12.05
申請日：2023.11.02
分類號：B01D33/01(2006.01)I;B01D33/39(2006.01)I;B01D33/54(2006.01)I;B01D35/16(2006.01)I
摘要
本發明公開的屬于污水處理技術領域，具體為一種瓦楞板加強型碳鋼污水處理設備，包括底板，所述底板上表面的前后兩側均固定安裝有瓦楞鋼板，所述瓦楞鋼板的左右兩側固定設置有擋板，所述擋板和瓦楞鋼板的頂部均安裝有頂板，擋板的表面固定安裝有電機，所述擋板的下方安裝有出水管，所述出水管的右側安裝有堵蓋，所述電機的輸出軸上固定連接有驅動桿，所述瓦楞鋼板和相鄰瓦楞鋼板之間設置有濾網，所述驅動桿通過牽引組件與濾網相連；該裝置在使用時能夠利用停車時的慣性力使得裝置內部的內壁清理組件能夠實現自動對瓦楞板內壁進行清理的功能，而且瓦楞板褶皺的內壁能夠使得更多雜質吸附在其表面，保證后續的清理和過濾效果。
權利要求書

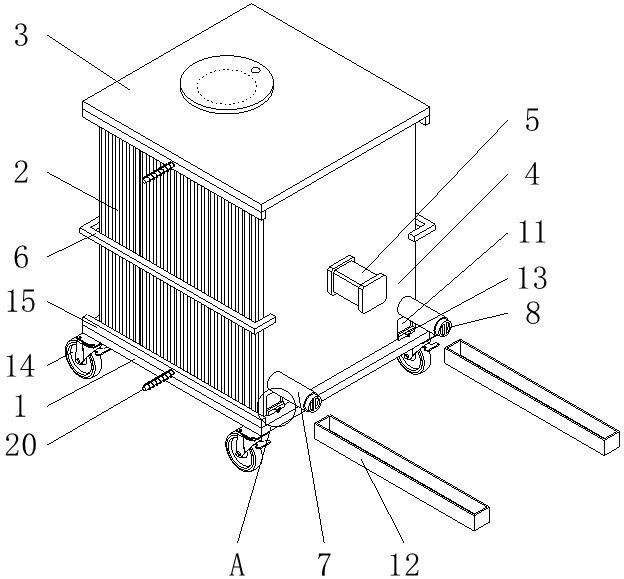

1.一種瓦楞板加強型碳鋼污水處理設備，包括底板（1），其特征在于：所述底板（1）上表面的前后兩側均固定安裝有瓦楞鋼板（2），所述瓦楞鋼板（2）的左右兩側固定設置有擋板（4），所述擋板（4）和瓦楞鋼板（2）的頂部均安裝有頂板（3），擋板（4）的表面固定安裝有電機（5），所述擋板（4）的下方安裝有出水管（7），所述出水管（7）的右側安裝有堵蓋（8），所述電機（5）的輸出軸上固定連接有驅動桿（24），所述瓦楞鋼板（2）和相鄰瓦楞鋼板（2）之間設置有濾網（26），所述驅動桿（24）通過牽引組件（25）與濾網（26）相連，所述底板（1）底部的四周安裝有萬向輪（14），底板（1）前后兩側的邊緣固定安裝有側板（15），所述側板（15）的內部貫穿設置有固定桿（20），所述固定桿（20）的外側套設有第四彈簧（21），所述第四彈簧（21）的首尾兩端分別與固定桿（20）和側板（15）相連，所述固定桿（20）的前端固定設置有滑板（16），所述滑板（16）的前端固定連接有活動塊（17），所述活動塊（17）的前端固定設置有連接桿（18），所述連接桿（18）的前端安裝有內壁清理組件（19）；所述滑板（16）通過固定桿（20）和第四彈簧（21）與側板（15）之間構成彈性結構，滑板（16）、活動塊（17）、連接桿（18）和固定桿（20）為一個整體，所述連接桿（18）貫穿于瓦楞鋼板（2）的內部，內壁清理組件（19）通過連接桿（18）與瓦楞鋼板（2）之間構成第一伸縮結構；所述牽引組件（25）包括連接殼（251）和搭接塊（252）；所述連接殼（251）固定安裝于底板（1）上，所述搭接塊（252）固定安裝于驅動桿（24）的前端，搭接塊（252）上轉動安裝有第一橡膠傳動輪（253），所述第一橡膠傳動輪（253）的右側設置有直切面（259），第一橡膠傳動輪（253）的側面設置有第二橡膠傳動輪（254），所述第二橡膠傳動輪（254）的左側固定連接有固定盤（255），所述固定盤（255）的左側轉動安裝有轉軸（256），所述轉軸（256）通過渦旋彈簧（257）與固定盤（255）相連，轉軸（256）通過牽引鋼繩（258）與濾網（26）相連，所述第二橡膠傳動輪（254）通過驅動桿（24）、連接殼（251）、搭接塊（252）和第一橡膠傳動輪（253）與第一搭接桿（22）之間構成往復轉動結構；裝置在進行過濾工作時，通過擋板（4）側面的電機（5）驅動第二搭接桿（23）內的驅動桿（24）轉動，驅動桿（24）在轉動的過程中能夠通過搭接塊（252）上的第一橡膠傳動輪（253）擠壓連接殼（251）的內壁，驅動桿（24）順時針轉動，第一橡膠傳動輪（253）逆時針轉動，由于第一橡膠傳動輪（253）和第二橡膠傳動輪（254）也為互相擠壓狀態。
2.根據權利要求1所述一種瓦楞板加強型碳鋼污水處理設備，其特征在于：所述擋板（4）的前后兩側焊接有握把（6），所述底板（1）、瓦楞鋼板（2）和擋板（4）一體成型，左側的擋板（4）上固定安裝有第一搭接桿（22），右側的擋板（4）上固定安裝有第二搭接桿（23），所述驅動桿（24）與第二搭接桿（23）之間為轉動連接。
3.根據權利要求2所述一種瓦楞板加強型碳鋼污水處理設備，其特征在于：所述擋板（4）的表面開設有開口（11），所述開口（11）的內部安裝有收集盒（12），所述底板（1）上安裝有位于開口（11）右側的卡合組件（13），所述出水管（7）、開口（11）、收集盒（12）和卡合組件（13）的位置互相對應。
4.根據權利要求3所述一種瓦楞板加強型碳鋼污水處理設備，其特征在于：所述堵蓋（8）的前端固定安裝有螺柱（9），堵蓋（8）的表面開設有沉頭孔（10），所述出水管（7）、堵蓋（8）和螺柱（9）的高度大于收集盒（12）的高度，所述收集盒（12）的外壁與開口（11）的內壁互相貼合。
5.根據權利要求3所述一種瓦楞板加強型碳鋼污水處理設備，其特征在于：所述卡合組件（13）包括伸縮板（131）；所述伸縮板（131）滑動安裝于底板（1）的內部，伸縮板（131）的表面固定設置有延伸板（132），所述延伸板（132）通過第一彈簧（133）與底板（1）相連，延伸板（132）頂部的形狀為半圓柱體。
6.根據權利要求1所述一種瓦楞板加強型碳鋼污水處理設備，其特征在于：所述內壁清理組件（19）包括第一限位塊（191）；所述第一限位塊（191）固定安裝于連接桿（18）的前端，第一限位塊（191）的外側滑動安裝有第一刮板（192），所述第一刮板（192）通過第二彈簧（193）與第一限位塊（191）相連，第一刮板（192）的前端固定安裝有第二限位塊（194），所述第二限位塊（194）的外側滑動安裝有第二刮板（195），所述第二刮板（195）通過第三彈簧（196）與第二限位塊（194）相連，所述第一刮板（192）內部的右側和第二刮板（195）內部的左側均開設有滑槽，第一刮板（192）和第二刮板（195）通過第二彈簧（193）和第三彈簧（196）與連接桿（18）之間構成第二伸縮結構，第一刮板（192）和第二刮板（195）左右兩側的斜面與瓦楞鋼板（2）的內斜面互相貼合。
7.根據權利要求1所述一種瓦楞板加強型碳鋼污水處理設備，其特征在于：所述濾網（26）的左右兩側固定安裝有活動桿（29），所述活動桿（29）通過第五彈簧（28）與固定套（27）相連，所述固定套（27）和擋板（4）之間為固定連接。
發明內容
本部分的目的在于概述本發明的實施方式的一些方面以及簡要介紹一些較佳實施方式，在本部分以及本申請的說明書摘要和發明名稱中可能會(huì )做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。
鑒于現有污水處理裝置中存在的問題，提出了本發明。
為解決上述技術問題，根據本發明的一個方面，本發明提供了如下技術方案：一種瓦楞板加強型碳鋼污水處理設備，包括底板，所述底板上表面的前后兩側均固定安裝有瓦楞鋼板，所述瓦楞鋼板的左右兩側固定設置有擋板，所述擋板和瓦楞鋼板的頂部均安裝有頂板，擋板的表面固定安裝有電機，所述擋板的下方安裝有出水管，所述出水管的右側安裝有堵蓋，所述電機的輸出軸上固定連接有驅動桿，所述瓦楞鋼板和相鄰瓦楞鋼板之間設置有濾網，所述驅動桿通過牽引組件與濾網相連，所述底板底部的四周安裝有萬向輪，底板前后兩側的邊緣固定安裝有側板，所述側板的內部貫穿設置有固定桿，所述固定桿的外側套設有第四彈簧，所述第四彈簧的首尾兩端分別與固定桿和側板相連，所述固定桿的前端固定設置有滑板，所述滑板的前端固定連接有活動塊，所述活動塊的前端固定設置有連接桿，所述連接桿的前端安裝有內壁清理組件。
作為本發明所述的一種瓦楞板加強型碳鋼污水處理設備的一種優選方案，其中：所述擋板的前后兩側焊接有握把，所述底板、瓦楞鋼板和擋板一體成型，左側的擋板上固定安裝有第一搭接桿，右側的擋板上固定安裝有第二搭接桿，所述驅動桿與第二搭接桿之間為轉動連接。
作為本發明所述的一種瓦楞板加強型碳鋼污水處理設備的一種優選方案，其中：所述擋板的表面開設有開口，所述開口的內部安裝有收集盒，所述底板上安裝有位于開口右側的卡合組件，所述出水管、開口、收集盒和卡合組件的位置互相對應。
作為本發明所述的一種瓦楞板加強型碳鋼污水處理設備的一種優選方案，其中：所述堵蓋的前端固定安裝有螺柱，堵蓋的表面開設有沉頭孔，所述出水管、堵蓋和螺柱的高度大于收集盒的高度，所述收集盒的外壁與開口的內壁互相貼合。
作為本發明所述的一種瓦楞板加強型碳鋼污水處理設備的一種優選方案，其中：所述卡合組件包括伸縮板；所述伸縮板滑動安裝于底板的內部，伸縮板的表面固定設置有延伸板，所述延伸板通過第一彈簧與底板相連，延伸板頂部的形狀為半圓柱體。
作為本發明所述的一種瓦楞板加強型碳鋼污水處理設備的一種優選方案，其中：所述滑板通過固定桿和第四彈簧與側板之間構成彈性結構，滑板、活動塊、連接桿和固定桿為一個整體，所述連接桿貫穿于瓦楞鋼板的內部，內壁清理組件通過連接桿與瓦楞鋼板之間構成第一伸縮結構。
作為本發明所述的一種瓦楞板加強型碳鋼污水處理設備的一種優選方案，其中：所述內壁清理組件包括第一限位塊；所述第一限位塊固定安裝于連接桿的前端，第一限位塊的外側滑動安裝有第一刮板，所述第一刮板通過第二彈簧與第一限位塊相連，第一刮板的前端固定安裝有第二限位塊，所述第二限位塊的外側滑動安裝有第二刮板，所述第二刮板通過第三彈簧與第二限位塊相連，所述第一刮板內部的右側和第二刮板內部的左側均開設有滑槽，第一刮板和第二刮板通過第二彈簧和第三彈簧與連接桿之間構成第二伸縮結構，第一刮板和第二刮板左右兩側的斜面與瓦楞鋼板的內斜面互相貼合。
作為本發明所述的一種瓦楞板加強型碳鋼污水處理設備的一種優選方案，其中：所述牽引組件包括連接殼和搭接塊；所述連接殼固定安裝于底板上，所述搭接塊固定安裝于驅動桿的前端，搭接塊上轉動安裝有第一橡膠傳動輪，所述第一橡膠傳動輪的右側設置有直切面，第一橡膠傳動輪的側面設置有第二橡膠傳動輪，所述第二橡膠傳動輪的左側固定連接有固定盤，所述固定盤的左側轉動安裝有轉軸，所述轉軸通過渦旋彈簧與固定盤相連，轉軸通過牽引鋼繩與濾網相連，所述第二橡膠傳動輪通過驅動桿、連接殼、搭接塊和第一橡膠傳動輪與第一搭接桿之間構成往復轉動結構。
作為本發明所述的一種瓦楞板加強型碳鋼污水處理設備的一種優選方案，其中：所述濾網的左右兩側固定安裝有活動桿，所述活動桿通過第五彈簧與固定套相連，所述固定套和擋板之間為固定連接。
與現有技術相比，本發明的有益效果是：
1、通過設置的高度不等的出水管和收集盒，使得高度較低的收集盒能夠對過濾后水中殘留的沉淀物進行二次過濾，提升了裝置的污水處理效果，而且瓦楞板凹凸不平的內壁，相比于傳統的平直的或者弧面內壁能夠吸附更多的雜質在其表面，從而使得裝置能夠更高效地對污水中的雜質進行吸附以便后續清理；
2、通過裝置上的內壁清理組件、固定桿和第四彈簧，使得裝置能夠在停車時，利用滑板在急停時的慣性實現對內壁清理組件位置的調節功能，在停車時，第一刮板和第二刮板能夠在連接桿的伸縮作用下使得瓦楞板內壁的斜面得以清理，實現了停車時自動清理裝置內壁的功能，解決了現有的污水處理裝置還需要額外的步驟對裝置內壁進行清理，使用比較繁瑣的缺陷，具有實用性更強的優勢；
3、通過設置的牽引組件，使得驅動桿在轉動時能夠通過第一橡膠傳動輪壓緊在連接殼的內壁上，使得第一橡膠傳動輪轉動并帶動第二橡膠傳動輪反向轉動，直到第二橡膠傳動輪經過第一橡膠傳動輪的直切面，從而使得第二橡膠傳動輪能夠在渦旋彈簧的作用下間歇性正反轉動進而使得濾網在第五彈簧的作用下實現壓濾處理污水的功能，提升了裝置的使用效果，并且該裝置能夠根據濾網的堵塞程度自行調節濾網移動的行程，在濾網堵塞物過多時，壓濾時所需壓力越大，渦旋彈簧保證裝置能夠在堵塞物過多時自動降低壓濾效果，從而保護牽引組件，避免因拉力過大導致?tīng)恳摾K斷裂，提升了裝置使用時的安全性；
4、通過固定安裝于底板前后兩側的側板，使得裝置能夠在滑板回彈的過程中自動撞擊側板的表面，從而使得裝置能夠利用停車慣性對裝置內壁清理的同時，還能夠利用滑板的回彈撞擊側板的表面，實現裝置整體振動的功能，使得裝置在振動的過程中能夠對濾網上的雜質和堵塞物抖落，提升了裝置的功能性。
（發明人：徐軍）
