公布日：2023.03.21
申請日：2022.11.18
分類號：B01D29/35(2006.01)I;B01D29/90(2006.01)I;B01D29/94(2006.01)I;B01D35/16(2006.01)I;H02J7/14(2006.01)I;H02K7/18(2006.01)I;H02S40/38(2014.01)I
摘要
本發明公開了一種自來水尾水節能處理裝置，包括濾筒，所述濾筒的頂部一端的入料口處固定連接有進料斗，所述濾筒的底部連接有集水箱，所述濾筒遠離進料斗的一側固定連接有出泥框，所述濾筒的內部轉動連接有變距絞龍，所述出泥框遠離濾筒的一側固定安裝有步進電機。本發明的有益效果是：本發明通過變距絞龍和出水孔對尾水過濾進行泥水分離，在進行泥水分離的過程中，通過定時傳動機構定時帶動清孔機構向上滑動，對出水孔進行定時清孔，防止污泥砂石對出水孔進行堵塞，且進料斗內設有能量回收機構,能量回收機構可以在尾水進入進料斗內時，將水流的動能轉化為電能，供步進電機進行驅動，在對尾水進行過濾處理的同時，達到節能降耗的目的。
權利要求書

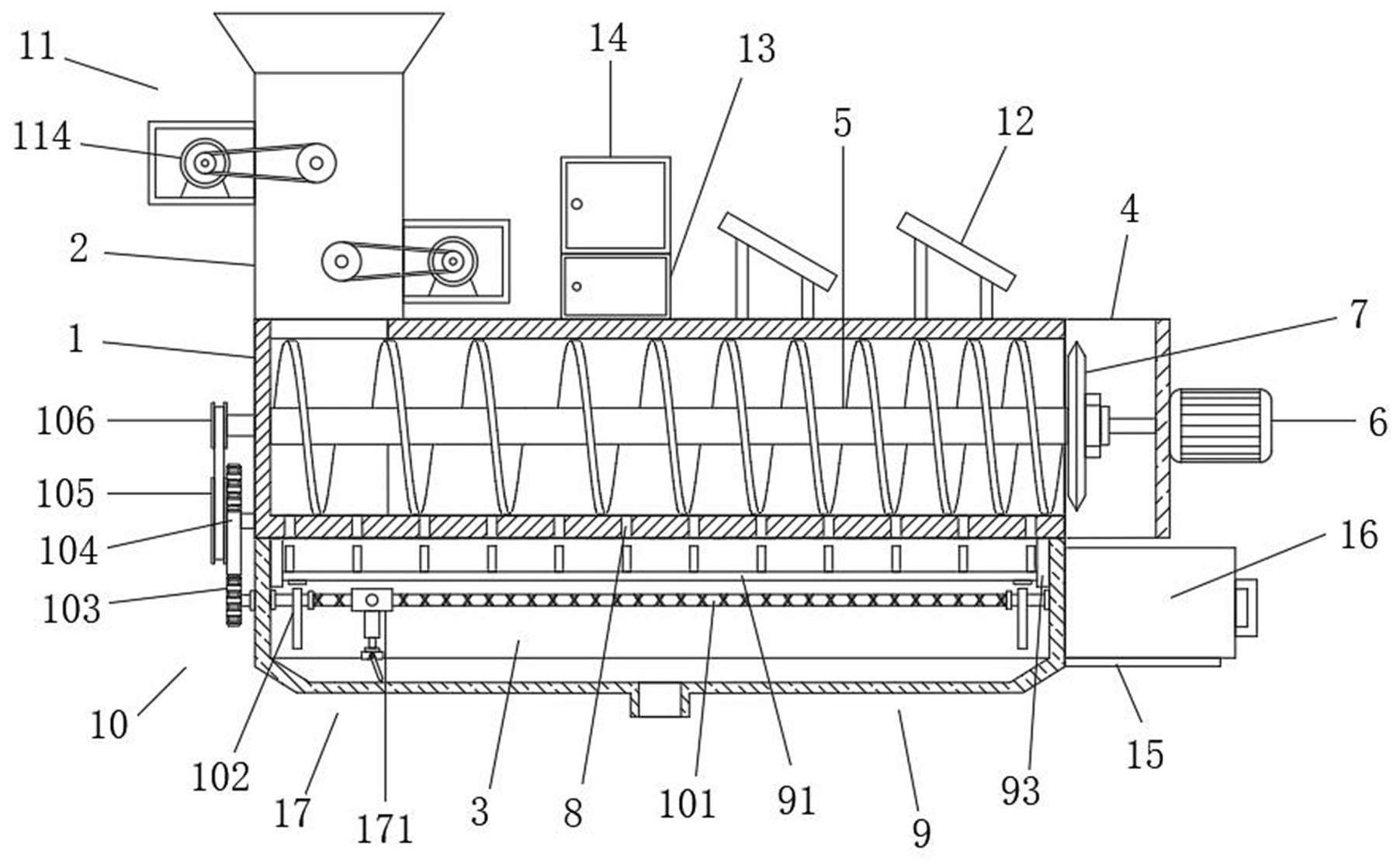

1.一種自來水尾水節能處理裝置，包括濾筒（1），其特征在于，所述濾筒（1）的頂部一端的入料口處固定連接有進料斗（2），所述濾筒（1）的底部連接有集水箱（3），所述濾筒（1）遠離進料斗（2）的一側固定連接有出泥框（4），所述濾筒（1）的內部轉動連接有變距絞龍（5），所述出泥框（4）遠離濾筒（1）的一側固定安裝有步進電機（6），所述步進電機（6）的輸出軸貫穿至出泥框（4）內且與變距絞龍（5）同軸連接，所述變距絞龍（5）的外側且靠近步進電機（6）的一端套設有壓泥板（7），所述濾筒（1）的內壁底部等距開設有出水孔（8），所述集水箱（3）的內部上方設有與出水孔（8）相匹配的清孔機構（9），所述清孔機構（9）用于對出水孔（8）疏通，所述清孔機構（9）的下方設有定時傳動機構（10），所述定時傳動機構（10）用于對清孔機構（9）定時傳動，所述進料斗（2）的內部設有能量回收機構（11），所述能量回收機構（11）用于對能量進行收集，所述濾筒（1）的頂部且靠近出泥框（4）的一端設有多個太陽能發電板（12）。
2.根據權利要求1所述的一種自來水尾水節能處理裝置，其特征在于，所述清孔機構（9）包括安裝架（91），所述安裝架（91）的頂部等距固定連接有頂針（92），所述集水箱（3）內壁兩側的頂部均固定連接有導軌（93），所述安裝架（91）兩端與導軌（93）滑動連接，所述安裝架（91）的底部?jì)啥司潭ò惭b有墊板（94）。
3.根據權利要求2所述的一種自來水尾水節能處理裝置，其特征在于，所述頂針（92）與出水孔（8）的位置相匹配。
4.根據權利要求2所述的一種自來水尾水節能處理裝置，其特征在于，所述定時傳動機構（10）包括轉桿（101），所述集水箱（3）的內部且位于清孔機構（9）的中部下方轉動連接有轉桿（101），所述轉桿（101）的外側兩端對稱固定連接有凸輪（102），且所述凸輪（102）位于墊板（94）的正下方，所述轉桿（101）的一端延伸至集水箱（3）的外側且固定連接有從動齒輪（103），所述濾筒（1）靠近從動齒輪（103）的一側底部轉動連接有不完全齒輪（104），所述從動齒輪（103）與不完全齒輪（104）嚙合連接，所述不完全齒輪（104）遠離濾筒（1）的一側同軸連接有第一皮帶輪（105），所述變距絞龍（5）遠離出泥框（4）的一端延伸至濾筒（1）的外側且固定連接有第二皮帶輪（106），所述第二皮帶輪（106）與第一皮帶輪（105）通過皮帶傳動連接，所述轉桿（101）的中部設為雙向絲桿，且所述轉桿（101）的下方滑動設有刮板機構（17）。
5.根據權利要求4所述的一種自來水尾水節能處理裝置，其特征在于，所述不完全齒輪（104）的齒牙覆蓋比為1：3，所述從動齒輪（103）與不完全齒輪（104）的傳動比為3：1，所述第一皮帶輪（105）與第二皮帶輪（106）的傳動比為1：5。
6.根據權利要求4所述的一種自來水尾水節能處理裝置，其特征在于，所述刮板機構（17）包括滑座（171），所述101的外側螺紋連接有滑座（171），所述滑座（171）的兩側均固定連接有限位桿（172），所述3的內壁兩側均開設有與限位桿（172）相匹配的橫滑槽，限位桿（172）的邊緣處與橫滑槽滑動連接，所述滑座（171）的底部固定連接有彈簧伸縮桿（173），所述彈簧伸縮桿（173）的活塞桿底部固定連接有安裝板（174），所述安裝板（174）的兩側均開設有梯形結構的轉槽（175），所述安裝板（174）通過轉槽（175）轉動連接有刮板（176）。
7.根據權利要求4所述的一種自來水尾水節能處理裝置，其特征在于，所述能量回收機構（11）包括導料板（111），所述進料斗（2）的內壁兩側均固定連接有導料板（111），所述進料斗（2）的內部且位于導料板（111）的下方轉動連接有葉輪（112），所述進料斗（2）的兩側均固定連接有安裝框（113），所述安裝框（113）的內部安裝有發電機（114），所述發電機（114）的輸出軸末端固定連接有第三皮帶輪（115），所述葉輪（112）的轉軸延伸至進料斗（2）的外側且固定連接有第四皮帶輪（116），所述第三皮帶輪（115）與同一水平面的第四皮帶輪（116）通過皮帶傳動連接。
8.根據權利要求7所述的一種自來水尾水節能處理裝置，其特征在于，所述導料板（111）的底部位于同一側的葉輪（112）的頂部中部。
9.根據權利要求7所述的一種自來水尾水節能處理裝置，其特征在于，所述濾筒（1）的頂部中部固定安裝有蓄電池（13），所述蓄電池（13）的頂部安裝有電控箱（14），所述電控箱（14）分別與步進電機（6）、發電機（114）、太陽能發電板（12）和蓄電池（13）電性連接。
10.根據權利要求1所述的一種自來水尾水節能處理裝置，其特征在于，所述集水箱（3）靠近進料斗（2）的一側底部固定連接有底板（15），所述底板（15）的頂部滑動連接有收集盒（16）。
發明內容
本發明的目的在于提供一種自來水尾水節能處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種自來水尾水節能處理裝置，包括濾筒，所述濾筒的頂部一端的入料口處固定連接有進料斗，所述濾筒的底部連接有集水箱，所述濾筒遠離進料斗的一側固定連接有出泥框，所述濾筒的內部轉動連接有變距絞龍，所述出泥框遠離濾筒的一側固定安裝有步進電機，所述步進電機的輸出軸貫穿至出泥框內且與變距絞龍同軸連接，所述變距絞龍的外側且靠近步進電機的一端套設有壓泥板，所述濾筒的內壁底部等距開設有出水孔，所述集水箱的內部上方設有與出水孔相匹配的清孔機構，所述清孔機構用于對出水孔疏通，所述清孔機構的下方設有定時傳動機構，所述定時傳動機構用于對清孔機構定時傳動，所述進料斗的內部設有能量回收機構，所述能量回收機構用于對能量進行收集，所述濾筒的頂部且靠近出泥框的一端設有多個太陽能發電板。
優選的，所述清孔機構包括安裝架，所述安裝架的頂部等距固定連接有頂針，所述集水箱內壁兩側的頂部均固定連接有導軌，所述安裝架兩端與導軌滑動連接，所述安裝架的底部?jì)啥司潭ò惭b有墊板。
優選的，所述頂針與出水孔的位置相匹配。
優選的，所述定時傳動機構包括轉桿，所述集水箱的內部且位于清孔機構的中部下方轉動連接有轉桿，所述轉桿的外側兩端對稱固定連接有凸輪，且所述凸輪位于墊板的正下方，所述轉桿的一端延伸至集水箱的外側且固定連接有從動齒輪，所述濾筒靠近從動齒輪的一側底部轉動連接有不完全齒輪，所述從動齒輪與不完全齒輪嚙合連接，所述不完全齒輪遠離濾筒的一側同軸連接有第一皮帶輪，所述變距絞龍遠離出泥框的一端延伸至濾筒的外側且固定連接有第二皮帶輪，所述第二皮帶輪與第一皮帶輪通過皮帶傳動連接，所述轉桿的中部設為雙向絲桿，且所述轉桿的下方滑動設有刮板機構。
優選的，所述不完全齒輪的齒牙覆蓋比為1：3，所述從動齒輪與不完全齒輪的傳動比為3：1，所述第一皮帶輪與第二皮帶輪的傳動比為1：5。
所述刮板機構包括滑座，所述的外側螺紋連接有滑座，所述滑座的兩側均固定連接有限位桿，所述的內壁兩側均開設有與限位桿相匹配的橫滑槽，限位桿的邊緣處與橫滑槽滑動連接，所述滑座的底部固定連接有彈簧伸縮桿，所述彈簧伸縮桿的活塞桿底部固定連接有安裝板，所述安裝板的兩側均開設有梯形結構的轉槽，所述安裝板通過轉槽轉動連接有刮板。
優選的，所述能量回收機構包括導料板，所述進料斗的內壁兩側均固定連接有導料板，所述進料斗的內部且位于導料板的下方轉動連接有葉輪，所述進料斗的兩側均固定連接有安裝框，所述安裝框的內部安裝有發電機，所述發電機的輸出軸末端固定連接有第三皮帶輪，所述葉輪的轉軸延伸至進料斗的外側且固定連接有第四皮帶輪，所述第三皮帶輪與同一水平面的第四皮帶輪通過皮帶傳動連接。
優選的，所述導料板的底部位于同一側的葉輪的頂部中部。
優選的，所述濾筒的頂部中部固定安裝有蓄電池，所述蓄電池的頂部安裝有電控箱，所述電控箱分別與步進電機、發電機、太陽能發電板和蓄電池電性連接。
優選的，所述集水箱靠近進料斗的一側底部固定連接有底板，所述底板的頂部滑動連接有收集盒。
與現有技術相比，本發明的有益效果是：本發明通過變距絞龍和出水孔對尾水過濾進行泥水分離，集水箱對水進行收集，污泥被變距絞龍推至出泥框內，同時在進行泥水分離的過程中，通過定時傳動機構定時帶動清孔機構向上滑動，對出水孔進行定時清孔，防止污泥砂石對出水孔進行堵塞，無需停機運行，且進料斗內設有能量回收機構,能量回收機構可以在尾水進入進料斗內時，將水流的動能轉化為電能，并通過蓄電池進行存儲，同時太陽能發電板還將太陽能進一步轉化為電能，供步進電機進行驅動，在對尾水進行過濾處理的同時，達到節能降耗的目的。
（發明人：章建明;白明謙;王梓屹;周敏）
