公布日：2022.11.04
申請日：2022.08.10
分類號：C02F9/04(2006.01)I;C02F1/28(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;C02F11/04(2006.01)I;C12M1/107(2006.01)I;
C12M1/12(2006.01)I;C12M1/00(2006.01)I;F02B63/04(2006.01)I;F02B43/10(2006.01)I
摘要
本發明涉及污水處理設備領域，尤其涉及一種污水一體化處理設備，包括初步過濾組件，所述初步過濾組件的一側連通設置有導水管，導水管的一端連通設置有細濾池，細濾池的一端也連通設置有化學處理池，化學處理池的一端連通設置有取樣口；初步過濾組件的一側設有開口，初步過濾組件在開口處固定安裝有與其內部連通的發酵倉，發酵倉的一側連通設置有儲氣罐，儲氣罐的一端連接設置有導氣管，導氣管的一端連通設置有沼氣發電機組。本發明在實際使用的過程中，通過連續的分步驟處理，使得污水能夠得到細致的過濾處理，確保污水得到有效的處理，降低對環境的污染，且在處理過程中產生的副產物能夠得到有效地再利用，有效提高利用率。
權利要求書

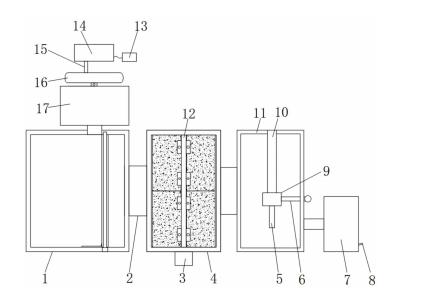

1.一種污水一體化處理設備，包括初步過濾組件(1)，其特征在于，所述初步過濾組件(1)的一側連通設置有導水管(2)，導水管(2)的一端連通設置有細濾池(4)，細濾池(4)的一端也連通設置有化學處理池(11)，化學處理池(11)的一端連通設置有取樣口(8)；初步過濾組件(1)的一側設有開口，初步過濾組件(1)在開口處固定安裝有與其內部連通的發酵倉(17)，發酵倉(17)的一側連通設置有儲氣罐(16)，儲氣罐(16)的一端連接設置有導氣管(15)，導氣管(15)的一端連通設置有沼氣發電機組(14)，且沼氣發電機組(14)的一端通過導線連接有蓄電池(13)；細濾池(4)的一側上部固定安裝有驅動箱(3)，驅動箱(3)內設有輸出軸與細濾池(4)軸心線重合的電動機，且電動機的輸出軸貫穿伸入細濾池(4)的內部并同軸連接有與細濾池(4)一端內壁轉動連接的細濾組件(12)；化學處理池(11)的一側上部固定安裝有連接架(10)，連接架(10)的一端固定連接有安裝板(9)，安裝板(9)的底端固定安裝有輸出軸豎直向下的伺服電機(29)，伺服電機(29)的輸出軸同軸連接有連接塊(31)，連接塊(31)的底端固定連接有L形注料管(5)，且L形注料管(5)的水平支臂上均勻開設有若干組出藥孔(32)。
2.根據權利要求1所述的一種污水一體化處理設備，其特征在于，所述初步過濾組件(1)包括粗濾池(18)，粗濾池(18)的一側開設有與發酵倉(17)連通的通孔，且粗濾池(18)的內部在通孔的一側固定安裝有濾網(21)。
3.根據權利要求2所述的一種污水一體化處理設備，其特征在于，所述粗濾池(18)的頂端在濾網(21)的上方安裝有電動滑臺(22)，且電動滑臺(22)的底端連接有滑動件(23)，滑動件(23)的底端固定安裝有與粗濾池(18)深度相等的刮板(19)。
4.根據權利要求3所述的一種污水一體化處理設備，其特征在于，所述刮板(19)的一側固定連接有與濾網(21)貼合的推擠條(20)，且推擠條(20)的俯面呈三角形。
5.根據權利要求1所述的一種污水一體化處理設備，其特征在于，所述細濾組件(12)包括與驅動箱(3)內電動機輸出軸同軸連接的轉動軸(24)，且轉動軸(24)的輸出軸外側固定安裝有若干組對稱分布的U形插件(25)，U形插件(25)的內側插設有活性炭吸附板(27)，U形插件(25)與活性炭吸附板(27)之間鎖設有鎖緊螺栓(26)。
6.根據權利要求5所述的一種污水一體化處理設備，其特征在于，所述活性炭吸附板(27)的寬度等于細濾池(4)的深度。
7.根據權利要求1所述的一種污水一體化處理設備，其特征在于，所述L形注料管(5)的豎直支臂外側開設有環形凹槽，且其外側在環形凹槽處套設有固定套管(28)，固定套管(28)的內側固定安裝有L形注料管(5)缺口吻合的限位環(33)，L形注料管(5)在環形凹槽處均勻開設有若干組進藥口。
8.根據權利要求7所述的一種污水一體化處理設備，其特征在于，所述化學處理池(11)的外側固定安裝有進料斗(30)，且進料斗(30)的一端固定連接有進料管(6)，進料管(6)貫穿伸入化學處理池(11)的內部并與固定套管(28)連通。
發明內容
本發明的目的是為了解決現有技術中步驟分散，副產物得不到及時處理，對環境有著持續的影響的缺點，而提出的一種污水一體化處理設備。
為了實現上述目的，本發明采用了如下技術方案：
一種污水一體化處理設備，包括初步過濾組件，所述初步過濾組件的一側連通設置有導水管，導水管的一端連通設置有細濾池，細濾池的一端也連通設置有化學處理池，化學處理池的一端連通設置有取樣口；
初步過濾組件的一側設有開口，初步過濾組件在開口處固定安裝有與其內部連通的發酵倉，發酵倉的一側連通設置有儲氣罐，儲氣罐的一端連接設置有導氣管，導氣管的一端連通設置有沼氣發電機組，且沼氣發電機組的一端通過導線連接有蓄電池；
細濾池的一側上部固定安裝有驅動箱，驅動箱內設有輸出軸與細濾池軸心線重合的電動機，且電動機的輸出軸貫穿伸入細濾池的內部并同軸連接有與細濾池一端內壁轉動連接的細濾組件；
化學處理池的一側上部固定安裝有連接架，連接架的一端固定連接有安裝板，安裝板的底端固定安裝有輸出軸豎直向下的伺服電機，伺服電機的輸出軸同軸連接有連接塊，連接塊的底端固定連接有L形注料管，且L形注料管的水平支臂上均勻開設有若干組出藥孔。
作為本申請的一種優選技術方案，所述初步過濾組件包括粗濾池，粗濾池的一側開設有與發酵倉連通的通孔，且粗濾池的內部在通孔的一側固定安裝有濾網，實現對污水的粗濾，對污水的大體積污物進行過濾處理。
作為本申請的一種優選技術方案，所述粗濾池的頂端在濾網的上方安裝有電動滑臺，且電動滑臺的底端連接有滑動件，滑動件的底端固定安裝有與粗濾池深度相等的刮板，通過電動滑臺和滑動件的設置，實現對濾網表面的刮拭，提高濾網的過濾效果。
作為本申請的一種優選技術方案，所述刮板的一側固定連接有與濾網貼合的推擠條，且推擠條的俯面呈三角形，方便對濾網表面的污物進行有效的刮拭，方便實現對污物的堆積且保證濾網的有效過濾。
作為本申請的一種優選技術方案，所述細濾組件包括與驅動箱內電動機輸出軸同軸連接的轉動軸，且轉動軸的輸出軸外側固定安裝有若干組對稱分布的U形插件，U形插件的內側插設有活性炭吸附板，U形插件與活性炭吸附板之間鎖設有鎖緊螺栓，便于實現活性炭吸附板的更換，保證細濾組件的細濾能力。
作為本申請的一種優選技術方案，所述活性炭吸附板的寬度等于細濾池的深度，方便對細濾池內部的污水進行有效的細濾。
作為本申請的一種優選技術方案，所述L形注料管的豎直支臂外側開設有環形凹槽，且其外側在環形凹槽處套設有固定套管，固定套管的內側固定安裝有L形注料管缺口吻合的限位環，L形注料管在環形凹槽處均勻開設有若干組進藥口，保證L形注料管有效轉動的同時降低對化學藥劑導入的影響，保證對污水持續有效的處理。
作為本申請的一種優選技術方案，所述化學處理池的外側固定安裝有進料斗，且進料斗的一端固定連接有進料管，進料管貫穿伸入化學處理池的內部并與固定套管連通，方便化學藥劑的有效導入。
本發明的有益效果為：
1、在實際使用的過程中，首先通過將污水注入初步過濾組件內部，并在濾網的作用下對污水中的大顆粒污物進行過濾，并通過初步過濾組件上的電動滑臺帶動滑動件移動，使得刮板以及推擠條移動，將濾網上的污物推擠至發酵倉內部發酵處理，而粗濾后的污水經由導水管導送至細濾池內部，在細濾組件的作用下得到有效的細致過濾，為后續的處理提供便利，且有效減少了污水中摻雜的污物，保證設備的有效運轉；
2、當過濾的污物推擠至發酵倉內部后，進行發酵，此時在發酵過程中產生的沼氣等能夠有效地收集在儲氣罐內部，并經由導氣管導送至沼氣發電機組處進行發電處理，且產生的電由蓄電池收集，為設備的實際使用提供保證，發酵倉內部發酵后的產物可以取出用于肥料等的生產，實現副產物的有效循環利用；
3、當粗濾后的污水在細濾池內進行細濾后，可以通過更換細濾組件上的活性炭吸附板有效地保證細濾組件的過濾效果，進而保證設備的細濾效果；
4、當細濾后的污水導送至化學處理池處后，通過在進料斗處添加化學藥劑，且添加的化學藥劑經由進料管導送至固定套管的內側，并在L形注料管豎直支臂上的缺口處導送至L形注料管內部，而后在出藥孔處從細濾后的污水下部散出，保證對污水的有效反應處理；
5、當化學藥劑在L形注料管的水平支臂上散出之后，此時通過啟動安裝板，使得連接塊帶動L形注料管旋轉，進而保證化學藥劑的有效擴散，實現較好的污水處理，最后處理后的污水導送至滯留箱內，并經由取樣口處進行取樣檢測。
本申請在實際使用的過程中，通過連續的分步驟處理，使得污水能夠得到細致的過濾處理，確保污水得到有效的處理，降低對環境的污染，且在處理過程中產生的副產物能夠得到有效地再利用，有效提高利用率。
（發明人：何希友）
