公布日：2022.08.30
申請日：2022.06.14
分類號：C02F3/30(2006.01)I
摘要
本發明涉及污水處理技術領域，特別是一種強化污水處理生物池的脫氮工藝。其主要是微生物在高污泥濃度、低溶解氧、低硝態氮濃度和缺乏有機物的環境下，通過內源反硝化，利用自身原生質將二次沉淀池回流的底部沉積污泥中的硝態氮轉化為氮氣或氨氣去除；缺氧池A中，污泥中的反硝化細菌利用進水碳源，將硝態氮轉化為氮氣；另外通過控制缺氧池B的碳源投加量，進一步強化生物池脫氮效率。與傳統的工藝相比，內源反硝化過程不消耗進水碳源，在處理同等量的污水時，該工藝通過開發內碳源提高生物池硝態氮的去除率；在缺氧池B進一步反硝化去除硝態氮，可以進行深度脫氮；工藝調控簡單，節省藥劑使用成本，提高生物池硝態氮去除率，具有很好的應用前景。
權利要求書

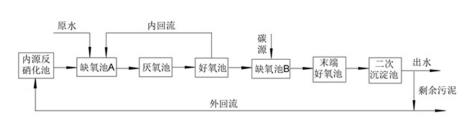

1.一種強化污水處理生物池的脫氮工藝，其特征在于，采用的處理單元包括沿污水流向依次連通的缺氧池A、厭氧池、好氧池、缺氧池B、末端好氧池、二次沉淀池，在所述缺氧池A的前段連通有內源反硝化池，在所述二次沉淀池和內源反硝化池之間設有外回流通道，將二次沉淀池中的底部沉積污泥經外回流通道返回內源反硝化池中。
2.如權利要求1所述的強化污水處理生物池的脫氮工藝，其特征在于：具體包括以下步驟：S1：在內源反硝化池中培養反硝化菌，將二次沉淀池中的底部沉積污泥經外回流通道返回內源反硝化池中，利用反硝化細菌將污水中的硝態氮通過反硝化處理轉化為氮氣，使內源反硝化池排出的污水中硝態氮濃度為0.5-2.5mg/L；S2：將步驟S1中經過內源反硝化處理后得到的低硝態氮濃度、缺乏有機物的污水引入到缺氧池A，在缺氧的環境下利用反硝化細菌將硝態氮轉化為氮氣，其中污水在缺氧池A內的停留時間為1.0h；S3：將步驟S2中經過反硝化處理后得到的污水引入到厭氧池，其中污水在厭氧池的水力停留時間為7.0h，厭氧池內的pH值范圍在7.0-8.5之間；S4：將步驟S3中經過厭氧處理后的污水引入好氧池，在好氧的環境下利用好氧池中培養的硝化細菌將氨氮轉化為硝態氮，污水在好氧池內的停留時間為12h，好氧池內的pH值范圍在7.0-8.5之間，通過鼓風曝氣控制溶解氧濃度在2mg/L-5mg/L，反應溫度為15-30℃；S5：將步驟S4中經過硝化反應的污水引入缺氧池B，在缺氧的環境下利用反硝化細菌將硝態氮轉化為氮氣，進一步降低生物池出水中的硝態氮濃度，缺氧池B反應溫度為15-30℃，溶解氧濃度不超過0.5mg/L，缺氧池B進口處污水中的硝態氮濃度為8-10mg/L，水力停留時間為2.0h。
3.如權利要求2所述的強化污水處理生物池的脫氮工藝，其特征在于：在所述步驟S1中，污水在內源反硝化池內的停留時間為1.0h，回流至內源反硝化池的污泥濃度控制在13000mg/L左右，并在內源反硝化池中設攪拌器，以使回流的污泥在池內充分混合反應。
4.如權利要求2所述的強化污水處理生物池的脫氮工藝，其特征在于：在缺氧池A上設有預處理污水進口，在缺氧池A和好氧池之間設有內回流通道，好氧池中的污水通過內回流通道回流至缺氧池A中，以使污水在缺氧池A中進行反硝化，并在缺氧池A設攪拌器保證污水和污泥充分混合反應。
5.如權利要求2所述的強化污水處理生物池的脫氮工藝，其特征在于：在步驟S5中的缺氧池B上設有應急碳源投加管路。
發明內容
鑒于上述技術現狀分析，本發明提供一種強化污水處理生物池的脫氮工藝，能夠提高進水碳源的利用率和污水生物脫氮的效率，生物池出水硝態氮明顯降低，可有效解決高排放標準下，處理低碳氮比污水總氮達標困難的問題。本發明適用于有強化脫氮需求的城鎮污水廠的新建和改造，也適用于對生化性較好的工業廢水的脫氮處理。
本發明具體采用以下技術方案：設計一種強化污水處理生物池的脫氮工藝，其處理單元包括沿污水流向依次連通的缺氧池A、厭氧池、好氧池、缺氧池B、末端好氧池、二次沉淀池，在所述缺氧池A的前段連通有內源反硝化池，在所述二次沉淀池和內源反硝化池之間設有外回流通道，將二次沉淀池中的底部沉積污泥經外回流通道返回內源反硝化池中，進一步的改變外回流液、預處理污水進入內源反硝化池和缺氧池A的比例，保持適宜反硝化菌生長的污泥濃度，優化內碳源的分配利用，保證脫氮效果。
具體包括以下步驟：
S1：在內源反硝化池中培養反硝化菌，將二次沉淀池中的底部沉積污泥經外回流通道返回內源反硝化池中，利用反硝化細菌將污水中的硝態氮通過反硝化處理轉化為氮氣，使內源反硝化池排出的污水中硝態氮濃度為0.5-2.5mg/L；
污水在內源反硝化池內的停留時間為1.0h，內源反硝化池的溫度在15-25℃，pH值控制在7.5-8.5之間，回流至內源反硝化池的污泥濃度控制在13000mg/L，并在內源反硝化池中設攪拌器，以使回流的污泥在池內充分混合反應。攪拌通常采用機械或水力攪拌方式，不采用空氣攪拌以避免引入溶解氧。通常情況下，內源反硝化池硝態氮濃度為6-10mg/L，溶解氧濃度為0.2mg/L以下，而內源反硝化池的水力停留時間根據污泥濃度、污染物濃度、水溫等因素來設計。
其中，內源反硝化脫氮，是指在污水中缺乏底物的情況下，反硝化菌依靠?jì)仍春粑饔孟淖陨碓|(zhì)進行反硝化反應。內源反硝化池內的反應是，微生物在高污泥濃度、低溶解氧、低硝態氮濃度和缺乏有機物的環境下，通過內源反硝化，利用自身原生質(糖原、胞外聚合物等)將二次沉淀池回流的污泥中含有的硝態氮轉化為氮氣去除。在內源反硝化池內，去除的是二次沉淀池底部未反應完全的硝態氮，有機物主要以糖原和胞外聚合物形式存在，微生物在不消耗進水碳源和外加碳源的條件下，將硝態氮濃度進一步降低，提高進水碳源的綜合利用率和反硝化效率。
S2：將步驟S1中經過內源反硝化處理后得到的低硝態氮濃度、缺乏有機物的污水引入到缺氧池A，在缺氧的環境下利用反硝化細菌將硝態氮轉化為氮氣；
其中，缺氧環境是由回流的好氧池混合液和進入的預處理污水、以及內源反硝化池引入的污水共同構成，其中污水在缺氧池A內的停留時間為1.0h，缺氧池A中的pH值范圍在7.0-8.5之間，ORP控制在-100--200mV，反應溫度為15-30℃；
S3：將步驟S2中經過反硝化處理后得到的污水引入到厭氧池，其中污水在厭氧池的水力停留時間為7.0h，厭氧池內的pH值范圍在7.0-8.5之間；
通常情況下，厭氧池內要求溶解氧小于0.2mg/L，硝態氮濃度小于0.5mg/L，過高的溶解氧和硝態氮濃度將抑制微生物的厭氧反應。
S4：將步驟S3中經過厭氧處理后的污水引入好氧池，在好氧的環境下利用好氧池中培養的硝化細菌將氨氮轉化為硝態氮，污水在好氧池內的停留時間為12h，好氧池內的pH值范圍在7.0-8.5之間，溶解氧濃度在2mg/L-5mg/L，反應溫度為15-30℃；
其中，好氧池采用鼓風曝氣的方式進行充氧和攪拌。硝化菌在有氧條件下，將污水中的氨氮氧化為硝態氮，富含硝態氮的混合液被稱為硝化液，進一步去除水中的有機物、氨氮。通常情況下，硝化菌是自養菌。好氧池的設計水力停留時間根據污泥濃度、污染物濃度、水溫、出水要求等因素來選擇。
S5：將步驟S4中經過硝化反應的污水引入缺氧池B，在缺氧的環境下利用反硝化細菌將硝態氮轉化為氮氣，進一步降低生物池出水中的硝態氮濃度，缺氧池B反應溫度為15-30℃，溶解氧不超過0.5mg/L，缺氧池B進口處污水中的硝態氮濃度為8-10mg/L，水力停留時間為2.0h。
其中，缺氧池B內通過機械、水力等攪拌進行混合反應。缺氧池B內的反應是反硝化菌將硝態氮轉化為氮氣，進一步降低污水中的硝態氮濃度。與傳統A2/O工藝相比，本發明中的有機物、氨氮大部分已經在缺氧池B前段的工藝被去除，缺氧池B的作用是更徹底地去除水中的污染物。當預處理污水水質較好，污染物含量較低時，可以減少缺氧池的停留時間，當原水總氮偏高時，可以通過控制缺氧池B的停留時間，進一步保證出水總氮的達標。缺氧池B的設計水力停留時間根據污染物濃度、水溫、出水要求等因素來選擇。
進一步的，在缺氧池A上設有預處理污水進口，在缺氧池A和好氧池之間設有內回流通道，好氧池中的污水通過內回流通道回流至缺氧池A中，以使污水在缺氧池A中進行反硝化，并在缺氧池A設攪拌器保證污水和污泥充分混合反應。
以上技術方案中，經過好氧池反應的硝化液經過內回流通道回流至缺氧池A中，回流方式可以是好氧池到缺氧池A的管道、渠道、穿孔墻等形式。硝化液回流比根據運行情況進行調整，內回流比為300％。缺氧池A內通過機械、水力等攪拌進行混合、反應。缺氧池A內的反應利用預處理污水中的有機物做為電子供體，使反硝化菌將好氧回流的硝態氮轉化為氮氣。
進一步的，在步驟S5中的缺氧池B上設有應急碳源投加管路。
以上技術方案中，當進水總氮濃度偏高時設置應急碳源投加管路，可以實現高效強化脫氮。
本發明的有益效果在于：
1.本發明所述工藝中，利用內源反硝化使回流污泥中的硝態氮反硝化效率提高，從而提高生物池出水的總氮去除率。一定范圍內，單位池容的內源反硝化率隨外回流的污泥濃度明顯提高。缺氧池B出水硝態氮顯著降低，在消耗等量進水碳源的基礎上提高總氮(TN)的去除率，內源反硝化池出水硝態氮濃度能夠降低至0.5-2.5mg/L。按照去除1g硝態氮消耗2.86gBOD5，假定內源反硝化池進水硝態氮為6mg/L，相當于處理1L污水節約碳源約12-14mg。與現有的A2O工藝相比，本發明在不依靠外界碳源和不增加建設成本的條件下，能夠穩定、高效地去除回流污泥中的硝態氮，降低運行成本。與現有的JHB工藝相比，本發明可以節省一部分進水中的碳源，用于后續的缺氧池生化反應，提升生物池的脫氮效果。
2.本發明所述工藝好氧池的硝化效率高；二沉池回流污泥至內源反硝化池內，使微生物消耗體內原生質去除硝態氮，同時充分利用內碳源進行脫氮反應，為后續單元硝化菌提供合適的生存環境，缺氧、厭氧、好氧環境的交替變換可以避免以微絲菌過量繁殖而發生的污泥膨脹。
3.本發明所述工藝中的缺氧池B是本發明的一個重要擴展，在缺氧池B設置外加碳源管路，作為應急高效脫氮設施，保證生物池的脫氮效果。
（發明人：周繼昌;周曉紅;丁秀峰;任彬;張川渝;王賓;丁鎮;史振濤;付淼磊;喬雅琪;湛鵬飛;魏星;王勇;郭潔;簡洋洋;趙巖）
