公布日：2022.08.02
申請日：2022.04.25
分類號：B01D65/02(2006.01)I
摘要
本申請涉及一種污水動態膜清洗裝置，包括有清洗池，所述清洗池的內部豎直設置有動態膜，還包括有位于所述動態膜一側的風車轉輪，所述風車轉輪的端部固定連接有毛刷，所述毛刷能夠與所述動態膜抵接，所述風車轉輪的底端設置有驅動所述風車轉輪轉動的曝氣結構。本申請具有便于對位于動態膜外側的污泥進行清洗，提高整體的清洗效率的效果。
權利要求書

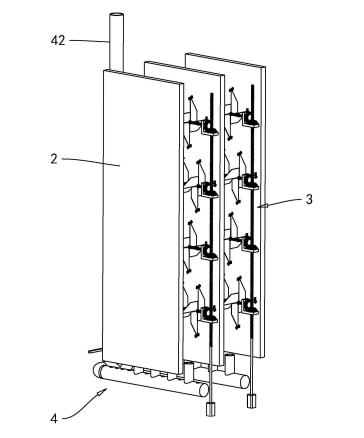

1.一種污水動態膜清洗裝置，包括有清洗池(1)，所述清洗池(1)的內部豎直設置有動態膜(2)，其特征在于：還包括有位于所述動態膜(2)一側的風車轉輪(33)，所述風車轉輪(33)的端部固定連接有毛刷(3311)，所述毛刷(3311)能夠與所述動態膜(2)抵接，所述風車轉輪(33)的底端設置有驅動所述風車轉輪(33)轉動的曝氣結構(4)。
2.根據權利要求1所述的一種污水動態膜清洗裝置，其特征在于：所述風車轉輪(33)包括有沿著周向固定連接有多個葉片(331)，所述毛刷(3311)固定在所述葉片(331)的自由端(333)，所述葉片(331)上固定連接有儲氣殼(34)，所述儲氣殼(34)的一端開設有進氣孔(344)，當所述葉片(331)轉動位于最底端時，所述進氣孔(344)朝向下方開口設置。
3.根據權利要求2所述的一種污水動態膜清洗裝置，其特征在于：所述儲氣殼(34)背離所述進氣孔(344)的一端外側壁為弧形結構。
4.根據權利要求1所述的一種污水動態膜清洗裝置，其特征在于：所述曝氣結構(4)包括有位于所述風車轉輪(33)下方的曝氣管(41)，所述曝氣管(41)的表面開設有曝氣孔(43)，所述曝氣管(41)上豎直固定連接有導氣管（44），所述導氣管（44）的頂壁高于所述動態膜(2)的底壁，所述導氣管（44）的頂端開口設置，且所述導氣管（44）與所述曝氣管(41)相對連通。
5.根據權利要求1所述的一種污水動態膜清洗裝置，其特征在于：所述清洗池(1)的內部位于所述風車轉輪(33)的位置水平設置有水平桿(31)，所述水平桿(31)上開設有多個螺紋段(311)，所述螺紋段(311)上螺紋連接有驅動環(32)，所述風車轉輪(33)同軸轉動連接在驅動環(32)上，所述水平桿(31)的一側設置有驅動所述水平桿(31)轉動的驅動結構。
6.根據權利要求5所述的一種污水動態膜清洗裝置，其特征在于：所述驅動結構包括有豎直設置的螺桿(35)，所述螺桿(35)的一端設置有驅動所述螺桿(35)轉動的第一驅動件，所述螺桿(35)上同軸設置有第一錐齒輪(36)，所述第一錐齒輪(36)通過聯動結構與所述螺桿(35)相連，通過聯動結構使得螺桿(35)能夠帶動所述第一錐齒輪(36)轉動，所述水平桿(31)相對于第一錐齒輪(36)的位置同軸固定連接有第二錐齒輪(313)，所述第一錐齒輪(36)和所述第二錐齒輪(313)嚙合連接。
7.根據權利要求5所述的一種污水動態膜清洗裝置，其特征在于：相鄰的兩個所述水平桿(31)上的所述螺紋段(311)相錯設置。
8.根據權利要求6所述的一種污水動態膜清洗裝置，其特征在于：所述水平桿(31)上轉動連接有支撐板(37)，所述支撐板(37)與所述螺桿(35)之間螺紋連接，且所述支撐板(37)與所述第一錐齒輪(36)轉動連接。
9.根據權利要求6所述的一種污水動態膜清洗裝置，其特征在于：所述聯動結構包括有位于所述第一錐齒輪(36)上固定連接的限位塊(361)，所述螺桿(35)上相對于限位塊(361)的位置豎直開設有限位槽(352)，所述限位塊(361)位于所述限位槽(352)的內部且相對滑動連接，所述水平桿(31)上轉動連接有支撐板(37)，支撐板(37)與螺桿(35)之間螺紋連接。
發明內容
為了便于對位于動態膜外側的污泥進行清洗，提高整體的清洗效率，本申請提供一種污水動態膜清洗裝置。
本申請提供的一種污水動態膜清洗裝置，采用如下的技術方案：一種污水動態膜清洗裝置，包括有清洗池，所述清洗池的內部豎直設置有動態膜，還包括有位于所述動態膜一側的風車轉輪，所述風車轉輪的端部固定連接有毛刷，所述毛刷能夠與所述動態膜抵接，所述風車轉輪的底端設置有驅動所述風車轉輪轉動的曝氣結構。
通過采用上述技術方案，通過曝氣結構對風車轉輪進行轉動，進而風車轉輪帶動毛刷進行轉動，使得毛刷對動態膜進行清理，且通過曝氣結構產生的曝氣對動態膜進行清理，進而通過曝氣和機械清理產生雙重的清理效果，從而將積存在動態膜外側的污泥進行清理，提高整體的清洗效率。
可選的，所述風車轉輪包括有沿著周向固定連接有多個葉片，所述毛刷固定在所述葉片的自由端，所述葉片上固定連接有儲氣殼，所述儲氣殼的一端開設有進氣孔，當所述葉片轉動位于最底端時，所述進氣孔朝向下方開口設置。
通過采用上述技術方案，通過曝氣結構的曝氣自進氣孔進入到儲氣殼的內部，且位于儲氣殼的內部的氣體能夠推動儲氣殼向上移動，進而帶動葉片進行轉動，從而不需要添加單獨的驅動結構，通過曝氣結構帶動風車轉輪進行轉動，進而風車轉輪帶動毛刷轉動，通過曝氣和毛刷對動態膜進行清理。
可選的，所述儲氣殼背離所述進氣孔的一端外側壁為弧形結構。
通過采用上述技術方案，通過設置的弧形結構能夠減少當儲氣殼轉動呈外側壁向下與曝氣相對時產生的阻力，提高風車轉輪轉動的效率，便于通過風車轉輪的毛刷對動態膜進行清洗。
可選的，所述曝氣結構包括有位于所述風車轉輪下方的曝氣管，所述曝氣管的表面開設有曝氣孔，所述曝氣管上豎直固定連接有導氣管，所述導氣管的頂壁高于所述動態膜的底壁，所述導氣管的頂端開口設置，且所述導氣管與所述曝氣管相對連通。
通過采用上述技術方案，通過曝氣管的曝氣孔將位于曝氣管內部的氣體排出進行曝氣，且通過導氣管對位于曝氣管內部的氣體進行導向，減少曝氣管內部的氣體四散逸出，進而集中曝氣對風車轉輪進行曝氣轉動，提高風車轉輪的轉動效果。
可選的，所述清洗池的內部位于所述風車轉輪的位置水平設置有水平桿，所述水平桿上開設有多個螺紋段，所述螺紋段上螺紋連接有驅動環，所述風車轉輪同軸轉動連接在驅動環上，所述水平桿的一側設置有驅動所述水平桿轉動的驅動結構。
通過采用上述技術方案，通過驅動結構帶動水平桿轉動，進而水平桿上的螺紋段進行轉動，帶動位于驅動環沿著水平桿的軸線方向移動，且帶動風車轉輪沿著水平桿的軸線方向移動，進而提高風車轉輪上的毛刷對動態膜的側壁的清洗面積和清洗效果。
可選的，所述驅動結構包括有豎直設置的螺桿，所述螺桿的一端設置有驅動所述螺桿轉動的第一驅動件，所述螺桿上同軸設置有第一錐齒輪，所述第一錐齒輪通過聯動結構與所述螺桿相連，通過聯動結構使得螺桿能夠帶動所述第一錐齒輪轉動，所述水平桿相對于第一錐齒輪的位置同軸固定連接有第二錐齒輪，所述第一錐齒輪和所述第二錐齒輪嚙合連接。
通過采用上述技術方案，通過第一驅動件帶動螺桿轉動，且螺桿通過聯動結構帶動第一錐齒輪轉動，且第一錐齒輪帶動與第一錐齒輪嚙合連接的第二錐齒輪轉動，進而第二錐齒輪帶動水平桿轉動，從而水平桿通過帶動驅動環移動來帶動風車轉輪轉動。
可選的，相鄰的兩個所述水平桿上的所述螺紋段相錯設置。
通過采用上述技術方案，通過相錯設置的螺紋段使得風車轉輪的設置相錯，進而提高風車轉輪對動態膜的側壁進行清洗，增加風車轉輪對動態膜之間的清洗面積，減少雜質殘留在動態膜的側壁的情況。
可選的，所述水平桿上轉動連接有支撐板，所述支撐板與所述螺桿之間螺紋連接，且所述支撐板與所述第一錐齒輪轉動連接。
通過采用上述技術方案，通過設置的支撐板與螺桿之間轉動連接，進而當螺桿轉動時，螺桿能夠帶動支撐板沿著高度方向上下移動，帶動第一錐齒輪、第二錐齒輪和水平桿沿著高度方向上下移動，從而帶動水平桿沿著高度方向上下移動，使得風車轉輪沿著高度方向移動，提高對動態膜的清洗效果。
可選的，所述聯動結構包括有位于所述第一錐齒輪上固定連接的限位塊，所述螺桿上相對于限位塊的位置豎直開設有限位槽，所述限位塊位于所述限位槽的內部且相對滑動連接，所述水平桿上轉動連接有支撐板，支撐板與螺桿之間螺紋連接。
通過采用上述技術方案，通過螺桿轉動，帶動限位槽以及位于限位槽內部的限位塊轉動，從而帶動第一錐齒輪轉動，且當支撐板帶動第一錐齒輪上下移動時，限位塊能夠在限位槽的內部相對滑動。
綜上所述，本申請包括以下至少一種有益技術效果：
1.通過曝氣結構對風車轉輪進行轉動，進而風車轉輪帶動毛刷進行轉動，使得毛刷對動態膜進行清理，且通過曝氣結構產生的曝氣對動態膜進行清理，進而通過曝氣和機械清理產生雙重的清理效果，從而將積存在動態膜外側的污泥進行清理，提高整體的清洗效率。
2.通過曝氣結構的曝氣自進氣孔進入到儲氣殼的內部，且位于儲氣殼的內部的氣體能夠推動儲氣殼向上移動，進而帶動葉片進行轉動，從而不需要添加單獨的驅動結構，通過曝氣結構帶動風車轉輪進行轉動，進而風車轉輪帶動毛刷轉動，通過曝氣和毛刷對動態膜進行清理。
3.通過設置的支撐板與螺桿之間轉動連接，進而當螺桿轉動時，螺桿能夠帶動支撐板沿著高度方向上下移動，帶動第一錐齒輪、第二錐齒輪和水平桿沿著高度方向上下移動，從而帶動水平桿沿著高度方向上下移動，使得風車轉輪沿著高度方向移動，提高對動態膜的清洗效果。
（發明人：宋超;唐陸合;董興隆;趙云生）
