公布日：2022.07.29
申請日：2022.05.07
分類號：B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/94(2006.01)I;B01D29/96(2006.01)I;B01D29/60(2006.01)I;E03B1/04(2006.01)I;
E03D5/00(2006.01)I
摘要
本申請提出一種生活污水處理設備，包括放置倉、除污倉、過濾組件、垃圾取出組件和驅動裝置，除污倉設置在放置倉上，且除污倉與放置倉相連通；過濾組件設置在放置倉內，用于對生活污水進行過濾，以分離生活污水中的固體雜質與液體；垃圾取出組件包括移動板、推板、存物箱和推板固定裝置，移動板活動設置在除污倉的內腔，推板滑動設置在移動板上，存物箱放置在過濾組件上；推板固定裝置設置在存物箱內，用于將推板固定在存物箱上；驅動裝置設置在除污倉內，用于控制移動板在除污倉的內腔內移動；由此，能夠將污水中的較大雜質回收，同時可對污水進行二次利用，節約水資源。
權利要求書

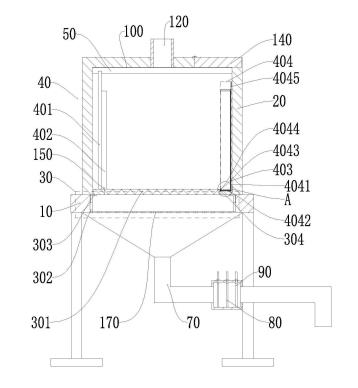

1.一種生活污水處理設備，其特征在于，包括放置倉(10)、除污倉(20)、過濾組件(30)、垃圾取出組件(40)和驅動裝置(50)，其中，所述除污倉(20)設置在所述放置倉(10)上，且所述除污倉(20)與所述放置倉(10)相連通；所述過濾組件(30)設置在所述放置倉(10)內，用于對生活污水進行過濾，以分離生活污水中的固體雜質與液體；所述垃圾取出組件(40)包括移動板(401)、推板(402)、存物箱(403)和推板固定裝置(404)，其中，所述移動板(401)活動設置在所述除污倉(20)的內腔，所述推板(402)滑動設置在所述移動板(401)上，所述存物箱(403)放置在所述過濾組件上；所述推板固定裝置(404)設置在所述存物箱(403)內，用于將所述推板(402)固定在所述存物箱(403)上；所述驅動裝置(50)設置在所述除污倉(20)的內腔上，用于控制所述移動板(401)在所述除污倉(20)的內腔內移動。
2.根據權利要求1所述的生活污水處理設備，其特征在于，所述過濾組件(30)包括篩板(301)、電動伸縮桿(302)和承重板(303)，其中，所述放置倉(10)前面開設有安裝槽(100)，所述電動伸縮桿(302)設置在所述安裝槽(100)下部，所述承重板(303)連接在所述電動伸縮桿(302)的伸縮端，所述篩板(301)可拆卸設置在所述承重板(303)上，所述篩板(301)可穿過所述安裝槽(100)移動至所述除污倉(20)內；所述篩板(301)上部開設有卡槽(304)，所述卡槽(304)呈方形槽，所述存物箱(403)呈方形倉，所述存物箱(403)卡接設于所述卡槽(304)內。
3.根據權利要求1所述的生活污水處理設備，其特征在于，所述推板(402)固定裝置(404)包括滑槽(4041)、活動桿(4042)、限位槽(4043)、限位柱(4044)和把手(4045)，其中，所述滑槽(4041)開設于所述存物箱(403)壁厚內，所述活動桿(4042)活動設置在所述滑槽(4041)內，所述限位槽(4043)開設于所述存物箱(403)的空腔下部，其所述限位槽(4043)與所述滑槽(4041)相連通，所述限位柱(4044)設置在所述活動桿(4042)上，且所述限位柱(4044)可在所述限位槽(4043)內滑動，所述限位柱(4044)可貫穿限位槽(4043)延伸至所述存物箱(403)內，所述把手(4045)設置在所述活動桿(4042)的端部上，且所述把手(4045)設于所述存物箱(403)上方。
4.根據權利要求2所述的生活污水處理設備，其特征在于，還包括導水通道(60)、出水管(70)、凈化倉(80)和凈化倉(90)，其中，所述導水通道(60)設置在所述放置倉(10)下部，所述放置倉(10)下部開設有多個出水口(170)，所述導水通道(60)通過所述出水口(170)與所述放置倉(10)相連通，所述出水管(70)與所述導水通道(60)相連通，所述凈化倉(80)設置在所述出水管(70)上，所述凈化倉(90)通過所述凈化倉(80)上的方形通槽卡接在所述凈化倉(80)內。
5.根據權利要求1所述的生活污水處理設備，其特征在于，所述除污倉(20)的內腔后部開設有安裝槽(100)，所述驅動裝置(50)設置在所述安裝槽(100)內。
6.根據權利要求1所述的生活污水處理設備，其特征在于，所述推板(402)側壁連接有T型滑塊(405)，所述移動板側壁開設有T型滑槽(406)，所述T型滑塊(405)與所述T型滑槽(406)滑動連接。
7.根據權利要求1所述的生活污水處理設備，其特征在于，所述放置倉(10)下部設置有至少一對支撐柱(110)，所述除污倉(20)上部居中位置連通有入水管(120)，所述除污倉(20)上部通過鋼制合頁連接有第二蓋板(140)，所述放置倉(10)前面通過鋼制合頁連接有第一蓋板(130)。
8.根據權利要求1所述的生活污水處理設備，其特征在于，所述凈化倉(90)在所述凈化倉(80)上設有至少兩個。
9.根據權利要求1所述的生活污水處理設備，其特征在于，所述推板(402)下部開設有圓柱槽(150)，所述限位柱(4044)呈圓柱體，所述限位柱(4044)可卡接在所述圓柱槽(150)。
10.根據權利要求1所述的生活污水處理設備，其特征在于，所述除污倉(20)上設置有控制器(160)，所述控制器(160)分別與所述驅動裝置(50)、所述電動伸縮桿(302)電相連；所述控制器(160)用于控制所述驅動裝置(50)和所述電動伸縮桿(302)。
發明內容
本申請旨在至少在一定程度上解決相關技術中的技術問題之一。
為此，本申請的目的在于提出一種生活污水處理設備，能夠將污水中的較大雜質回收，同時可對污水進行二次利用，節約水資源。
為達到上述目的，本申請第一方面實施例提出了一種生活污水處理設備，包括放置倉、除污倉、過濾組件、垃圾取出組件和驅動裝置，其中，所述除污倉設置在所述放置倉上，且所述除污倉與所述放置倉相連通；所述過濾組件設置在所述放置倉內，用于對生活污水進行過濾，以分離生活污水中的固體雜質與液體；所述垃圾取出組件包括移動板、推板、存物箱和推板固定裝置，其中，所述移動板活動設置在所述除污倉的內腔，所述推板滑動設置在所述移動板上，所述存物箱放置在所述過濾組件上；所述推板固定裝置設置在所述存物箱內，用于將所述推板固定在所述存物箱上；所述驅動裝置設置在所述除污倉的內腔上，用于控制所述移動板在所述除污倉的內腔內移動。
本申請實施例的生活污水處理設備，能夠將污水中的較大雜質回收，同時可對污水進行二次利用，節約水資源。
另外，根據本申請上述實施例的生活污水處理設備還可以具有以下附加的技術特征：
在本申請的一個實施例中，所述過濾組件包括篩板、電動伸縮桿和承重板，其中，所述放置倉前面開設有安裝槽，所述電動伸縮桿設置在所述安裝槽下部，所述承重板連接在所述電動伸縮桿的伸縮端，所述篩板可拆卸設置在所述承重板上，所述篩板可穿過所述安裝槽移動至所述除污倉內；所述篩板上部開設有卡槽，所述卡槽呈方形槽，所述存物箱呈方形倉，所述存物箱卡接設于所述卡槽內。
在本申請的一個實施例中，所述推板固定裝置包括滑槽、活動桿、限位槽、限位柱和把手，其中，所述滑槽開設于所述存物箱壁厚內，所述活動桿活動設置在所述滑槽內，所述限位槽開設于所述存物箱的空腔下部，其所述限位槽與所述滑槽相連通，所述限位柱設置在所述活動桿上，且所述限位柱可在所述限位槽內滑動，所述限位柱可貫穿限位槽延伸至所述存物箱內，所述把手設置在所述活動桿的端部上，且所述把手設于所述存物箱上方。
在本申請的一個實施例中，還包括導水通道、出水管、凈化倉和凈化倉，其中，所述導水通道設置在所述放置倉下部，所述放置倉下部開設有多個出水口，所述導水通道通過所述出水口與所述放置倉相連通，所述出水管與所述導水通道相連通，所述凈化倉設置在所述出水管上，所述凈化倉通過所述凈化倉上的方形通槽卡接在所述凈化倉內。
在本申請的一個實施例中，所述除污倉的內腔后部開設有安裝槽，所述驅動裝置設置在所述安裝槽內。
在本申請的一個實施例中，所述推板側壁連接有T型滑塊，所述移動板側壁開設有T型滑槽，所述T型滑塊與所述T型滑槽滑動連接。
在本申請的一個實施例中，所述放置倉下部設置有至少一對支撐柱，所述除污倉上部居中位置連通有入水管，所述除污倉上部通過鋼制合頁連接有第二蓋板，所述放置倉前面通過鋼制合頁連接有第一蓋板。
在本申請的一個實施例中，所述凈化倉在所述凈化倉上設有至少兩個。
在本申請的一個實施例中，所述推板下部開設有圓柱槽，所述限位柱呈圓柱體，所述限位柱可卡接在所述圓柱槽。
在本申請的一個實施例中，所述除污倉上設置有控制器，所述控制器分別與所述驅動裝置、所述電動伸縮桿電相連；所述控制器用于控制所述驅動裝置和所述電動伸縮桿。
（發明人：趙婉）
