公布日：2022.08.30
申請日：2022.06.14
分類號：C02F1/52(2006.01)I
摘要
本發明公開了一種污水除磷方法，包括：向絮凝沉淀池中投放除磷藥劑；所述除磷藥劑中包含有絮凝成分；對所述絮凝沉淀池下的目標監控水域從兩個不同的拍攝角度進行周期性的拍攝，每次拍攝均得到兩張監控圖像；根據所述兩張監控圖像，利用圖像處理方法確定水體中絮體的絮凝信息；所述絮凝信息包括：絮體體積和/或絮體濃度；根據所述絮凝信息監控所述除磷藥劑的反應過程，以參考所述絮凝信息進行污水除磷。本發明能夠實時監控除磷藥劑的反應過程，從而參考監控過程中的絮凝信息實現污水除磷。
權利要求書
1.一種污水除磷方法，其特征在于，包括：向絮凝沉淀池中投放除磷藥劑；所述除磷藥劑中包含有絮凝成分；對所述絮凝沉淀池下的目標監控水域從兩個不同的拍攝角度進行周期性的拍攝，每次拍攝均得到兩張監控圖像；根據所述兩張監控圖像，利用圖像處理方法確定水體中絮體的絮凝信息；所述絮凝信息包括：絮體體積和/或絮體濃度；根據所述絮凝信息監控所述除磷藥劑的反應過程，以參考所述絮凝信息進行污水除磷。
2.根據權利要求1所述的污水除磷方法，其特征在于，所述除磷藥劑按質量百分比包括：硫酸亞鐵15％-25％、硫酸鋁7％-13％、聚合硫酸鐵3％-7％、硅藻土1-3％，硅酸鈉0.7-1.3％，其余為水。
3.根據權利要求2所述的污水除磷方法，其特征在于，所述除磷藥劑按質量百分比包括：硫酸亞鐵20％、硫酸鋁10％、聚合硫酸鐵5％、硅藻土2％，硅酸鈉1％，其余為水。
4.根據權利要求2或3所述的污水除磷方法，其特征在于，所述除磷藥劑的制備方法包括：將硫酸亞鐵與硫酸鋁混合，然后加入水攪拌均勻，得到混合溶液A；將聚合硫酸鐵和硅藻土分別加入所述混合溶液A中并攪拌均勻，得到混合溶液B；向所述混合溶液B中加入硅酸鈉，并使硅酸鈉充分溶解，得到混合溶液C；對所述混合溶液C依次進行沉淀和過濾，然后取上清液作為制備完成的所述除磷藥劑。
5.根據權利要求1所述的污水除磷方法，其特征在于，根據所述兩張監控圖像，利用圖像處理方法確定水體中絮體的絮凝信息的方式包括：對任一張監控圖像進行圖像分割，并根據分割結果確定絮體的面積信息；根據所述兩張監控圖像確定絮體的深度信息；根據所述絮體的面積信息以及所述絮體的深度信息，估算絮體體積和絮體濃度。
6.根據權利要求5所述的污水除磷方法，其特征在于，根據所述絮體的面積信息以及所述絮體的深度信息，估算絮體體積的方式，包括：根據所述絮體的面積信息以及所述絮體的深度信息，計算三維絮體體積；將所述三維絮體體積轉換為實際的絮體體積。
7.根據權利要求5所述的污水除磷方法，其特征在于，所述污水除磷方法還包括：對所述兩張監控圖像進行去噪，得到兩張去噪圖像；根據所述兩張去噪圖像與對應的去噪前的監控圖像間的差異，對所述絮體濃度進行修正。
8.根據權利要求5所述的污水除磷方法，其特征在于，對任一張監控圖像進行圖像分割，包括：利用簡單線性迭代聚類法對任一張監控圖像進行超像素分割，得到超像素分割結果；根據所述任一張監控圖像，利用大津閾值法確定一參考閾值；基于所述參考閾值判斷所述超像素分割結果中的每個超像素是否對應絮體，并根據判斷結果確定絮體圖像。
9.根據權利要求1所述的污水除磷方法，其特征在于，所述污水除磷方法還包括：在對所述絮凝沉淀池下的目標監控水域從兩個不同的拍攝角度進行周期性的拍攝時，利用一輔助光源對所述目標監控水域從上至下進行垂直照射。
10.根據權利要求9所述的污水除磷方法，其特征在于，所述輔助光源，包括：與所述目標監控水域的頂面大小相匹配的燈組。
發明內容
為了解決現有技術中存在的上述問題，本發明提供了一種污水除磷方法。本發明要解決的技術問題通過以下技術方案實現：

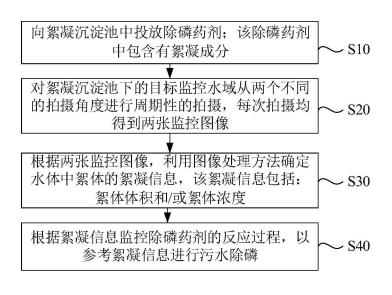

一種污水除磷方法，包括：
向絮凝沉淀池中投放除磷藥劑；所述除磷藥劑中包含有絮凝成分；
對所述絮凝沉淀池下的目標監控水域從兩個不同的拍攝角度進行周期性的拍攝，每次拍攝均得到兩張監控圖像；
根據所述兩張監控圖像，利用圖像處理方法確定水體中絮體的絮凝信息；所述絮凝信息包括：絮體體積和/或絮體濃度；
根據所述絮凝信息監控所述除磷藥劑的反應過程，以參考所述絮凝信息進行污水除磷。
優選地，所述除磷藥劑按質量百分比包括：硫酸亞鐵15％-25％、硫酸鋁7％-13％、聚合硫酸鐵3％-7％、硅藻土1-3％，硅酸鈉0.7-1.3％，其余為水。
優選地，所述除磷藥劑按質量百分比包括：硫酸亞鐵20％、硫酸鋁10％、聚合硫酸鐵5％、硅藻土2％，硅酸鈉1％，其余為水。
優選地，所述除磷藥劑的制備方法包括：
將硫酸亞鐵與硫酸鋁混合，然后加入水攪拌均勻，得到混合溶液A；
將聚合硫酸鐵和硅藻土分別加入所述混合溶液A中并攪拌均勻，得到混合溶液B；
向所述混合溶液B中加入硅酸鈉，并使硅酸鈉充分溶解，得到混合溶液C；
對所述混合溶液C依次進行沉淀和過濾，然后取上清液作為制備完成的所述除磷藥劑。
優選地，根據所述兩張監控圖像，利用圖像處理方法確定水體中絮體的絮凝信息的方式包括：
對任一張監控圖像進行圖像分割，并根據分割結果確定絮體的面積信息；
根據所述兩張監控圖像確定絮體的深度信息；
根據所述絮體的面積信息以及所述絮體的深度信息，估算絮體體積和絮體濃度。
優選地，根據所述絮體的面積信息以及所述絮體的深度信息，估算絮體體積的方式，包括：
根據所述絮體的面積信息以及所述絮體的深度信息，計算三維絮體體積；
將所述三維絮體體積轉換為實際的絮體體積。
優選地，所述污水除磷方法還包括：
對所述兩張監控圖像進行去噪，得到兩張去噪圖像；
根據所述兩張去噪圖像與對應的去噪前的監控圖像間的差異，對所述絮體濃度進行修正。
優選地，對任一張監控圖像進行圖像分割，包括：
利用簡單線性迭代聚類法對任一張監控圖像進行超像素分割，得到超像素分割結果；
根據所述任一張監控圖像，利用大津閾值法確定一參考閾值；
基于所述參考閾值判斷所述超像素分割結果中的每個超像素是否對應絮體，并根據判斷結果確定絮體圖像。
優選地，所述污水除磷方法還包括：
在對所述絮凝沉淀池下的目標監控水域從兩個不同的拍攝角度進行周期性的拍攝時，利用一輔助光源對所述目標監控水域從上至下進行垂直照射。
優選地，所述輔助光源，包括：與所述目標監控水域的頂面大小相匹配的燈組。
本發明的有益效果：
本發明提供的污水除磷方法中，采用的除磷藥劑中包含有絮凝成分，這樣，便可以采用圖像監控的方式來對水體中的絮凝情況進行監控，并通過圖像處理方法來監控水體中絮體的絮凝信息，從而可以根據絮凝信息實時監控除磷藥劑的反應過程，進而參考監控過程中的絮凝信息實現污水除磷。這樣，可以有效減小取樣檢測的次數，操作簡便；并且，由于監控的是水下，比人工觀察水面獲得的信息更準確，同時也降低了因個人主觀因素而導致誤判的可能性。
（發明人：王洋;康霞;張揚;吳飛）
