公布日：2022.09.20
申請日：2022.06.10
分類號：C02F3/34(2006.01)I;B01F27/922(2022.01)I;B01F31/441(2022.01)I;C02F101/30(2006.01)N
摘要
本發明中公開了一種有機廢水的生物處理設備，涉及污水處理技術領域；具體包括處理池，所述處理池的頂部安裝有頂蓋，所述頂蓋的頂部設置有多個安裝槽，且安裝槽的頂部固定安裝有設備支架，所述設備支架的頂部固定安裝有儲料機構，所述安裝槽的內部安裝有連接器機構，且頂蓋側面安裝有與連接器機構傳動連接的驅動機構。本發明中分散器機構下降與廢水接觸時，將藥劑分散在污水中，在分散器機構下降時通過限位機構的設置，分散器機構做旋轉運動，帶動藥劑和廢水混合，其次，帶動震蕩機構進行運動，將廢水進行震蕩處理，提高藥劑分散的速度，且避免藥劑添加時進入空氣造成內部處理環境的改變，提高廢水處理效率。
權利要求書

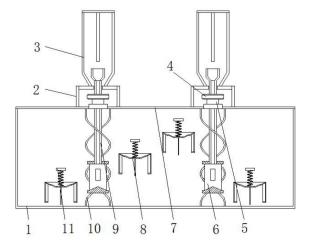

1.一種有機廢水的生物處理設備，包括處理池（1），所述處理池（1）的頂部安裝有頂蓋（7），所述頂蓋（7）的頂部設置有多個安裝槽，且安裝槽的頂部固定安裝有設備支架（2），其特征在于，所述設備支架（2）的頂部固定安裝有儲料機構（3），所述安裝槽的內部安裝有連接器機構（5），且頂蓋（7）側面安裝有與連接器機構（5）傳動連接的驅動機構（4），所述連接器機構（5）的內部安裝有可升降的送料機構（9），且送料機構（9）的底部轉動安裝有分散器機構（6），所述處理池（1）的底部?jì)缺诤晚斏w（7）之間安裝有多組限位機構（10），且限位機構（10）由兩個螺旋狀滑桿構成，分散器機構（6）滑動安裝于限位機構（10）內部，所述處理池（1）的內部安裝有多個橫桿（11），且橫桿（11）的底部活動安裝有震蕩機構（8），震蕩機構（8）與分散器機構（6）接觸連接。
2.根據權利要求1所述的一種有機廢水的生物處理設備，其特征在于，所述送料機構（9）包括螺紋管（901），且螺紋管（901）的兩側設置有限位滑面（902），螺紋管（901）的頂部設置有進料斗（903）。
3.根據權利要求2所述的一種有機廢水的生物處理設備，其特征在于，所述連接器機構（5）包括與頂蓋固定連接的下連接座（501），且下連接座（501）的中部設置有與螺紋管（901）相適配的條形滑孔（503），下連接座（501）的頂部轉動安裝有內螺紋套（502），且內螺紋套（502）與螺紋管（901）相螺接。
4.根據權利要求1所述的一種有機廢水的生物處理設備，其特征在于，所述儲料機構（3）包括儲料罐（301），且儲料罐（301）的頂部安裝有端蓋（302），端蓋（302）的底端安裝有推送桿（303）。
5.根據權利要求1所述的一種有機廢水的生物處理設備，其特征在于，所述分散器機構（6）包括圓筒狀結構的分散筒（601），且分散筒（601）的外側設置有多個條形結構的分散槽（602），分散筒（601）的內部設置有錐形結構的腔體。
6.根據權利要求5所述的一種有機廢水的生物處理設備，其特征在于，所述分散器機構（6）還包括固定安裝于分散筒（601）外側的滑套（604），且滑套（604）與限位機構（10）的滑桿滑動連接，分散筒（601）的外側安裝有兩對攪動槳葉（603）。
7.根據權利要求1所述的一種有機廢水的生物處理設備，其特征在于，所述震蕩機構（8）包括傘狀結構的振動盤（801），且振動盤（801）與橫桿（11）之間安裝有彈簧（802），所述振動盤（801）的表面設置有多個流通孔（804），且振動盤（801）的底端安裝有兩個弧形結構的激振板（803）。
8.根據權利要求7所述的一種有機廢水的生物處理設備，其特征在于，所述震蕩機構（8）還包括兩個安裝于振動盤（801）底部的彈性尾翹（805），且兩個彈性尾翹（805）的底端包覆有磁極向斥的磁鋼塊（806）。
發明內容
基于背景技術存在的技術問題，本發明提出了一種有機廢水的生物處理設備。
本發明提出的一種有機廢水的生物處理設備，包括處理池，所述處理池的頂部安裝有頂蓋，所述頂蓋的頂部設置有多個安裝槽，且安裝槽的頂部固定安裝有設備支架，所述設備支架的頂部固定安裝有儲料機構，所述安裝槽的內部安裝有連接器機構，且頂蓋側面安裝有與連接器機構傳動連接的驅動機構，所述連接器機構的內部安裝有可升降的送料機構，且送料機構的底部轉動安裝有分散器機構，所述處理池的底部?jì)缺诤晚斏w之間安裝有多組限位機構，且限位機構由兩個螺旋狀滑桿構成，分散器機構滑動安裝于限位機構內部，所述處理池的內部安裝有多個橫桿，且橫桿的底部活動安裝有震蕩機構，震蕩機構與分散器機構接觸連接。
本發明中優選地，所述送料機構包括螺紋管，且螺紋管的兩側設置有限位滑面，螺紋管的頂部設置有進料斗。
本發明中優選地，所述連接器機構包括與頂蓋固定連接的下連接座，且下連接座的中部設置有與螺紋管相適配的條形滑孔，下連接座的頂部轉動安裝有內螺紋套，且內螺紋套與螺紋管相螺接。
本發明中優選地，所述儲料機構包括儲料罐，且儲料罐的頂部安裝有端蓋，端蓋的底端安裝有推送桿。
本發明中優選地，所述分散器機構包括圓筒狀結構的分散筒，且分散筒的外側設置有多個條形結構的分散槽，分散筒的內部設置有錐形結構的腔體。
本發明中優選地，所述分散器機構還包括固定安裝于分散筒外側的滑套，且滑套與限位機構的滑桿滑動連接，分散筒的外側安裝有兩對攪動槳葉。
本發明中優選地，所述震蕩機構包括傘狀結構的振動盤，且振動盤與橫桿之間安裝有彈簧，所述振動盤的表面設置有多個流通孔，且振動盤的底端安裝有兩個弧形結構的激振板。
本發明中優選地，所述震蕩機構還包括兩個安裝于振動盤底部的彈性尾翹，且兩個彈性尾翹的底端包覆有磁極向斥的磁鋼塊。
與現有技術相比，本發明提供了一種有機廢水的生物處理設備，具備以下有益效果：本設備中將添加劑放置于儲料機構內部，通過驅動機構帶動連接器機構內部部件旋轉，進而帶動送料機構上下運動，將藥劑從送料機構的內部輸送至分散器機構的內部，當分散器機構下降與廢水接觸時，將藥劑分散在污水中，在分散器機構下降時通過限位機構的設置，分散器機構做旋轉運動，帶動藥劑和廢水混合，其次，帶動震蕩機構進行運動，將廢水進行震蕩處理，提高藥劑分散的速度，且避免藥劑添加時進入空氣造成內部處理環境的改變，提高廢水處理效率。
（發明人：李漢馳;李琦）
