公布日：2022.08.12
申請日：2022.06.06
分類號：C02F3/32(2006.01)I;C02F3/34(2006.01)I
摘要
本發明提出的一種小型花園式微動力農村生活污水凈化處理裝置和方法，包括溢流井、調節池、土壤池和出水池，溢流井上安設進水管，內部設有人工格柵，與調節池通過過水管相連通，土壤池包括頂部人工濕地和多層填料，通過高密度聚乙烯膜分隔，土壤池的池壁和池底同樣鋪設高密度聚乙烯膜，土壤池底部設有出水管與出水池相連通，人工濕地底部設有集水管，與排水管相連通，調節池內設有進水泵，分別連通越流管和土壤池進水管，出水池內設有出水泵，分別連通人工濕地配水管和回流管，本發明聯用“人工濕地+土壤微生物凈化池”對污水進行系統處理，通過物理、化學和生物等協同作用使水質得以改善的污水處理方法。
權利要求書

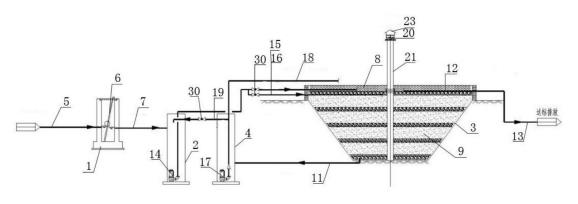

1.一種小型花園式微動力農村生活污水凈化處理裝置，其特征在于，包括溢流井、調節池、土壤池和出水池，所述溢流井上安設進水管，內部設有人工格柵，所述調節池與溢流井通過過水管相連通，所述土壤池包括頂部人工濕地和多層填料，通過高密度聚乙烯膜分隔，土壤池的池壁和池底同樣鋪設高密度聚乙烯膜，土壤池底部設有出水管與所述出水池相連通，人工濕地底部設有集水管，與土壤池外的排水管相連通，調節池內設有進水泵，分別連通越流管和土壤池進水管，所述越流管伸入所述人工濕地，所述土壤池進水管伸入多層填料頂部，出水池內設有出水泵，分別連通人工濕地配水管和回流管，所述人工濕地配水管對應人工濕地頂部設置，所述回流管與調節池相連通。
2.根據權利要求1所述的一種小型花園式微動力農村生活污水凈化處理裝置，其特征在于，所述土壤池內設有曝氣裝置，所述曝氣裝置包括曝氣風機、豎直管和橫管，所述曝氣風機安設于豎直管的頂部，豎直管頂部安設風帽，所述橫管為口字形管道，水平安設于土壤池底部，通過三通管與豎直管相連通，橫管上均勻間隔設有曝氣孔。
3.根據權利要求2所述的一種小型花園式微動力農村生活污水凈化處理裝置，其特征在于，所述多層填料為九層，包括從下往上間隔平鋪的碎石層和污泥土壤炭化顆粒層。
4.根據權利要求3所述的一種小型花園式微動力農村生活污水凈化處理裝置，其特征在于，所述集水管水平鋪設于所述人工濕地的底部，其上設有集水孔。
5.根據權利要求4所述的一種小型花園式微動力農村生活污水凈化處理裝置，其特征在于，所述人工濕地配水管包括配水總管和配水支管，所述配水支管均勻間隔設置，端頭與所述配水總管相連通，配水支管上均勻間隔設有噴淋?chē)婎^。
6.根據權利要求2或5所述的一種小型花園式微動力農村生活污水凈化處理裝置，其特征在于，所述碎石層厚度為150-250mm，所述污泥土壤炭化顆粒層厚度為350-450mm，污泥土壤炭化顆粒中污泥與土壤配比為6:4。
7.根據權利要求1或5所述的一種小型花園式微動力農村生活污水凈化處理裝置，其特征在于，所述越流管、土壤池進水管和回流管上設有球閥。
8.根據權利要求7所述的一種小型花園式微動力農村生活污水凈化處理裝置，其特征在于，所述人工濕地為下行垂直流人工濕地，其上種植綠植。
9.根據權利要求8所述的一種小型花園式微動力農村生活污水凈化處理裝置，其特征在于，所述高密度聚乙烯膜厚度為8-12mm。
10.一種小型花園式微動力農村生活污水凈化處理方法，其特征在于：包括如下步驟：S1)進水管將生活污水匯集于溢流井，經人工格柵除渣后通過其上部過水管進入調節池；S2)正常運行情況下，關閉越流管上的球閥，打開土壤池進水管上的球閥，進水泵將調節池內的生活污水經土壤池進水管泵至多層填料頂部；當遇到水量激增突發情況時，同時打開越流管上的球閥，使部分水流分流，直接流入人工濕地，形成短流狀態，經排水管排出，從而降低污水處理系統的負荷；S3)污水在經過土壤池的過程中，曝氣裝置在橫管的作用下，使土壤池處于充氧狀態；S4)在土壤池中經九層介質填料過濾處理后的污水流至土壤池底部，經出水管匯集進入出水池，正常運行情況下，關閉回流管上的球閥，當出水池水位達到一定高度后，出水泵開始運行，在人工濕地配水管的作用下均勻布水至人工濕地；當遇到人工濕地負荷過大時，打開回流管上的球閥，使部分水流分流至調節池，以減緩人工濕地的運行負荷；S5)污水從上至下逐漸流過人工濕地內部設置的200mm厚碎石，最后由人工濕地底部的集水管收集后，通過排水管排出至外部環境。
發明內容
本發明所要解決的技術問題在于針對上述存在的問題，提供一種小型花園式微動力農村生活污水凈化處理裝置和方法，設立單獨的污水處理設備來對個別和少數更為分散的農戶生活污水進行分散式處理。
本發明解決上述技術問題所采用的技術方案是：一種小型花園式微動力農村生活污水凈化處理裝置，其特征在于，包括溢流井、調節池、土壤池和出水池，所述溢流井上安設進水管，內部設有人工格柵，所述調節池與溢流井通過過水管相連通，所述土壤池包括頂部人工濕地和多層填料，通過高密度聚乙烯膜分隔，土壤池的池壁和池底同樣鋪設高密度聚乙烯膜，土壤池底部設有出水管與所述出水池相連通，人工濕地底部設有集水管，與土壤池外的排水管相連通，調節池內設有進水泵，分別連通越流管和土壤池進水管，所述越流管伸入所述人工濕地，所述土壤池進水管伸入多層填料頂部，出水池內設有出水泵，分別連通人工濕地配水管和回流管，所述人工濕地配水管對應人工濕地頂部設置，所述回流管與調節池相連通。
按上述方案，所述土壤池內設有曝氣裝置，所述曝氣裝置包括曝氣風機、豎直管和橫管，所述曝氣風機安設于豎直管的頂部，豎直管頂部安設風帽，所述橫管為口字形管道，水平安設于土壤池底部，通過三通管與豎直管相連通，橫管上均勻間隔設有曝氣孔。
按上述方案，所述多層填料為九層，包括從下往上間隔平鋪的碎石層和污泥土壤炭化顆粒層。
按上述方案，所述集水管水平鋪設于所述人工濕地的底部，其上設有集水孔。
按上述方案，所述人工濕地配水管包括配水總管和配水支管，所述配水支管均勻間隔設置，端頭與所述配水總管相連通，配水支管上均勻間隔設有噴淋?chē)婎^。
按上述方案，所述碎石層厚度為150-250mm，所述污泥土壤炭化顆粒層厚度為350-450mm，污泥土壤炭化顆粒中污泥與土壤配比為6:4。
按上述方案，所述越流管、土壤池進水管和回流管上設有球閥。
按上述方案，所述人工濕地為下行垂直流人工濕地，其上種植綠植。
按上述方案，所述高密度聚乙烯膜厚度為8-12mm。
一種小型花園式微動力農村生活污水凈化處理方法，其特征在于：包括如下步驟：
S1)進水管將生活污水匯集于溢流井，經人工格柵除渣后通過其上部過水管進入調節池；
S2)正常運行情況下，關閉越流管上的球閥，打開土壤池進水管上的球閥，進水泵將調節池內的生活污水經土壤池進水管泵至多層填料頂部；當遇到水量激增突發情況時，同時打開越流管上的球閥，使部分水流分流，直接流入人工濕地，形成短流狀態，經排水管排出，從而降低污水處理系統的負荷；
S3)污水在經過土壤池的過程中，曝氣裝置在橫管的作用下，使土壤池處于充氧狀態；
S4)在土壤池中經九層介質填料過濾處理后的污水流至土壤池底部，經出水管匯集進入出水池，正常運行情況下，關閉回流管上的球閥，當出水池水位達到一定高度后，出水泵開始運行，在人工濕地配水管的作用下均勻布水至人工濕地；當遇到人工濕地負荷過大時，打開回流管上的球閥，使部分水流分流至調節池，以減緩人工濕地的運行負荷；
S5)污水從上至下逐漸流過人工濕地內部設置的200mm厚碎石，最后由人工濕地底部的集水管收集后，通過排水管排出至外部環境。
本發明的有益效果是：提供一種小型花園式微動力農村生活污水凈化處理裝置和方法，將人工濕地設置于土壤微生物凈化池頂部，大大的降低土地占有面積，綜合了人工濕地、土壤微生物凈化池兩種工藝的特點，安裝和運行管理都非常簡單方便，無需投加任何藥劑，能耗低，污泥產量少，屬于綠色的生物與物理凈水工藝，人工濕地可種植綠色植物，在處理污水的同時亦能兼顧與周?chē)l村環境的相協調。
（發明人：萬文晨;姚鵬;李冰;楊鵬;鄔小宇;孫福海;張琳）
