公布日：2022.07.01
申請日：2022.03.31
分類號：C02F9/14(2006.01)I;C02F3/30(2006.01)I;C02F3/02(2006.01)I;C02F3/28(2006.01)I;C02F3/32(2006.01)I;C02F3/34(2006.01)I
摘要
本發明屬于水處理技術領域，尤其涉及一種農村污水收集及處理系統。該系統利用邊渠收集雨水和生活污水，并設置截污管與邊渠內的排污口連通，生活污水及初期雨水通過排污口進入截污管內，避免含污量較大的生活污水和初期雨水進入河道污染受納水體。再設置污水處理裝置對經截污管截留的污水進行處理，利用厭氧微生物消解處理有機物，利用厭氧、好氧交替處理去除COD、BOD5及大部分的氮素污染物，磷與剩余的氮則作為養分被人工濕地內的植物吸收，出水滿足《城鎮污水處理廠污染物排放標準》(GB1891802002)一級排放B標準的要求。該污水收集及處理系統工藝簡單，基建及運維成本低、管理方便，能夠滿足農村污水的收集及處理需求。
權利要求書
1.一種農村污水收集及處理系統，其特征在于，包括污水收集裝置和污水處理裝置，其中所述污水收集裝置包括邊渠和截污管，所述邊渠布設于排水片區內并用于收集所述排水片區內的雨水和污水，所述邊渠的出水口用于延伸至與河道的排口相連，所述截污管設于所述邊渠的旁側，所述邊渠設有排污口，所述截污管與所述排污口連通；所述污水處理裝置包括調節池、第一厭氧池、好氧池、第二厭氧池和人工濕地，所述調節池的進水口與所述截污管連通，所述第一厭氧池的進水口與所述調節池的出水口連通，所述好氧池的進水口與所述第一厭氧池的出水口連通，所述第二厭氧池的進水口與所述好氧池的出水口連通，所述第二厭氧池的出水口與所述人工濕地連通。
2.根據權利要求1所述的農村污水收集及處理系統，其特征在于，所述污水收集裝置還包括第一格柵，所述邊渠內設有至少一沉砂槽，所述排污口設于所述沉砂槽的位置處，且所述排污口的內頂面與所述沉砂槽的槽頂齊平，所述第一格柵豎向布設于所述邊渠內并位于所述排污口的前側。
3.根據權利要求2所述的農村污水收集及處理系統，其特征在于，所述沉砂槽的槽體深度為400mm-1200mm，所述排污口的開口直徑為200mm-600mm，所述沉砂槽的槽體長度為1m-2m，所述沉砂槽的深度隨所述排污口的開口尺寸增加而增大、所述沉砂槽的長度隨所述沉砂槽的深度增加而增大。
4.根據權利要求3所述的農村污水收集及處理系統，其特征在于，沿所述邊渠的長度方向，所述邊渠內間隔設有多個所述沉砂槽，所述排污口設于最靠近所述河道的排口的所述沉砂槽處，且至少最靠近所述河道的排口的所述沉砂槽與其前一所述沉砂槽之間設有所述第一格柵。
5.根據權利要求1-4任一項所述的農村污水收集及處理系統，其特征在于，所述調節池的水力停留時間為2.5h-3.6h；和/或，所述第一厭氧池的水力停留時間為1h-2h；和/或，所述好氧池的水力停留時間為1.5h-3h；和/或，所述第二厭氧池的水力停留時間為1.5h-4h。
6.根據權利要求5所述的農村污水收集及處理系統，其特征在于，所述好氧池為生物膜池。
7.根據權利要求1-4任一項所述的農村污水收集及處理系統，其特征在于，所述人工濕地為潛流式人工濕地。
8.根據權利要求7所述的農村污水收集及處理系統，其特征在于，所述人工濕地包括填料床、種植于所述填料床的濕地植物，以及布水管組和集水管組；所述布水管組包括布水干管和多根與所述布水干管連通的布水支管，所述布水干管與所述第二厭氧池的出水口連通，多根所述布水支管均勻布設于所述填料床的下層；所述集水管組包括集水干管和多根與所述集水干管連通的集水支管，多根所述集水支管均勻布設于所述填料床的上層，所述集水干管用于與所述河道或者灌溉渠連通。
9.根據權利要求8所述的農村污水收集及處理系統，其特征在于，所述填料床從下至上依次包括第一砂層、碎石層、瓜子片層和第二砂層，所述布水支管布設于所述碎石層，所述集水支管布設于所述瓜子片層。10.根據權利要求8所述的農村污水收集及處理系統，其特征在于，所述集水管組還包括設于所述集水干管上方的上翻保水管，所述上翻保水管的進水口與各所述集水支管的出水口及所述集水干管的進水口連通，所述集水干管上設有閥門。
發明內容
本發明實施例的目的在于提供一種農村污水收集及處理系統，以解決現有技術中農村污水收集處理難度大、城鎮排水系統及水處理技術無法滿足農村實際需求的技術問題。

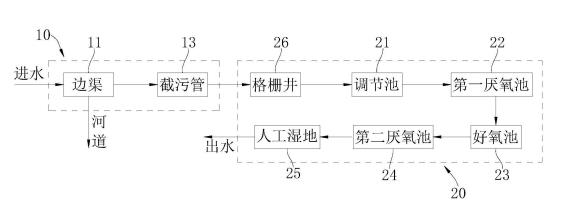

為實現上述目的，本發明采用的技術方案是：一種農村污水收集及處理系統，包括污水收集裝置和污水處理裝置，其中
污水收集裝置，污水收集裝置包括邊渠和截污管，邊渠布設于排水片區內并用于收集排水片區內的雨水和污水，邊渠的出水口用于延伸至與河道的排口相連，截污管設于邊渠的旁側，邊渠設有排污口，截污管與排污口連通；
污水處理裝置，包括調節池、第一厭氧池、好氧池、第二厭氧池和人工濕地，調節池的進水口與截污管連通，第一厭氧池的進水口與調節池的出水口連通，好氧池的進水口與第一厭氧池的出水口連通，第二厭氧池的進水口與好氧池的出水口連通，第二厭氧池的出水口與人工濕地連通。
在一些實施例中，污水收集裝置還包括第一格柵，邊渠內設有至少一沉砂槽，排污口設于沉砂槽的位置處，且排污口的內頂面與沉砂槽的槽頂齊平，第一格柵豎向布設于邊渠內并位于排污口的前側。
在一些實施例中，沉砂槽的槽體深度為400mm-1200mm，排污口的開口直徑為200mm-600mm，沉砂槽的槽體長度為1m-2m，沉砂槽的深度隨排污口的開口尺寸增加而增大、沉砂槽的長度隨沉砂槽的深度增加而增大。
在一些實施例中，沿邊渠的長度方向，邊渠內間隔設有多個沉砂槽，排污口設于最靠近河道的排口的沉砂槽處，且至少最靠近河道的排口的沉砂槽與其前一沉砂槽之間設有第一格柵。
在一些實施例中，調節池的水力停留時間為2.5h-3.6h；
和/或，第一厭氧池的水力停留時間為1h-2h；
和/或，好氧池的水力停留時間為1.5h-3h；
和/或，第二厭氧池的水力停留時間為1.5h-4h。
在一些實施例中，好氧池為生物膜池。
在一些實施例中，人工濕地為潛流式人工濕地。
在一些實施例中，人工濕地包括填料床、種植于填料床的濕地植物，以及布水管組和集水管組；
布水管組包括布水干管和多根與布水干管連通的布水支管，布水干管與第二厭氧池的出水口連通，多根布水支管均勻布設于填料床的下層；
集水管組包括集水干管和多根與集水干管連通的集水支管，多根集水支管均勻布設于填料床的上層，集水干管用于與河道或者灌溉渠連通。
在一些實施例中，填料床從下至上依次包括第一砂層、碎石層、瓜子片層和第二砂層，布水支管布設于碎石層，集水支管布設于瓜子片層。
在一些實施例中，集水管組還包括設于集水干管上方的上翻保水管，上翻保水管的進水口與各集水支管的出水口及集水干管的進水口連通，集水干管上設有閥門。
本發明提供的農村污水收集及處理系統中的上述一個或多個技術方案至少具有如下技術效果之一：本申請的農村污水收集及處理系統，利用邊渠收集雨水和生活污水，并設置截污管與邊渠側壁的排污口連通，生活污水及初期雨水通過排污口進入截污管內，避免含污量較大的生活污水和初期雨水進入河道污染受納水體。再設置污水處理裝置對經截污管截留的污水進行處理，污水處理裝置沿污水的流動方向依序設置調節池、第一厭氧池、好氧池、第二厭氧池和人工濕地，污水經調節池調節后均勻流出至第一厭氧池內，第一厭氧池、好氧池、第二厭氧池和人工濕地組合成多級的厭氧-好氧處理體系，利用第一厭氧池和第二厭氧池內的厭氧微生物消解處理有機物，再利用厭氧、好氧交替處理去除COD、BOD5以及大部分的氮素污染物，污染物P則經第二厭氧池釋放后進入人工濕地，與剩余的N一同作為養分被人工濕地內的植物吸收去除，最后從人工濕地排出的處理后的出水可以滿足《城鎮污水處理廠污染物排放標準》(GB1891802002)的一級排放B標準的要求，可以用于灌溉農田或用于河道補充水源等。整個污水收集及處理系統工藝簡單，基建投資成本低，維護管理簡單，無需專業技術人員長時間值守，運維成本低、管理方便，能夠滿足農村污水的收集及處理需求。
（發明人：李駿飛;楊磊三;李德強;周煒峙;余濤;梁懌禎;馬少博）
