公布日：2022.04.29
申請日：2022.03.28
分類號：B01D29/64(2006.01)I;B01D29/76(2006.01)I;B01D35/02(2006.01)I
摘要
本發明屬于污水處理技術領域，具體的說是一種節能環保的養殖污水處理裝置，包括出水管；所述出水管內壁上固連接有濾網，所述濾網中部轉動連接有轉桿，所述轉桿的另一端連接有扇葉，所述轉桿靠近濾網的端部固連有刮板；本發明通過在兩好氧池之間的出水管中設置濾網，能夠對一級處理后污水中的雜物進行攔截，減少一級處理后的污水將較多的雜物帶入二級處理處，導致污水的處理效果不佳的情況，同時刮板對濾網上堆積的雜物進行刮落，減少雜物在水流的沖擊下對濾所產生的封堵，使得污水能夠從出水管更順利的流出，且刮板的動力來源于水流自身的沖擊力，取代了傳統的電機驅動的方式，使得污水處理設備在使用時更加節能環保。
權利要求書

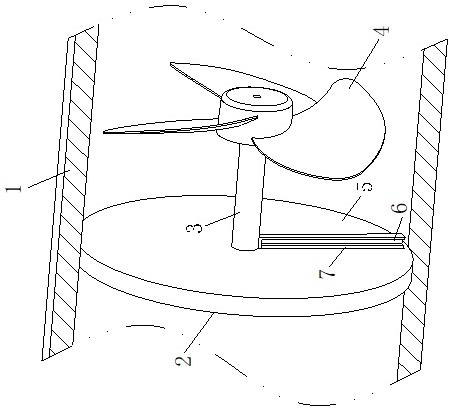

1.一種節能環保的養殖污水處理裝置，包括出水管(1)；其特征在于：所述出水管(1)內壁上固連接有濾網(2)，所述濾網(2)中部靠近出水管(1)進水端的一側轉動連接有轉桿(3)，所述轉桿(3)的另一端連接有扇葉(4)，所述轉桿(3)靠近濾網(2)的端部固連有刮板(5)，所述刮板(5)靠近濾網(2)的一側與濾網(2)的側壁相貼合，并能對濾網(2)上的雜物進行刮除；所述刮板(5)與濾網(2)相垂直的側壁上開設有刮料腔(6)，所述刮料腔(6)靠近濾網(2)的側壁端部設置傾斜的刮掃面(7)，所述刮板(5)在轉桿(3)的帶動下轉動時，能夠通過刮掃面(7)將濾網(2)上的雜質刮送至刮料腔(6)內部，所述刮料腔(6)的側壁上分別開設有出水孔(8)；所述刮料腔(6)與刮掃面(7)相對的側壁端部連接有擋板(9)，所述擋板(9)處的刮料腔(6)內壁上連接有弧形的滑腔(10)，所述滑腔(10)內部滑動連接有滑板(11)，所述滑板(11)與滑腔(10)內端之間連接有彈性件(12)，所述滑板(11)的外端連接有端部指向擋板(9)一側的牽引板(13)；所述刮料腔(6)靠近出水管(1)內壁的端部設置有開口，所述濾網(2)底端所對應的出水管(1)側壁上開設有排料槽(14)，所述排料槽(14)底端所對應的出水管(1)上連接有收集箱(15)，所述排料槽(14)側壁上開設有滑槽，所述滑槽內部滑動連接有封堵板(16)，所述封堵板(16)的端部連接有伸出至出水管(1)外部的推桿(17)，所述滑腔(10)內部安裝有能夠對滑板(11)進行吸引的電磁鐵(18)；所述轉桿(3)側壁上連接有配重塊(19)，所述轉桿(3)在配重塊(19)的作用下處于平衡狀態時，所述刮料腔(6)端部的開口與排料槽(14)相對齊；所述刮料腔(6)與刮掃面(7)相對的側壁上連接有伸縮囊(20)，所述伸縮囊(20)的另一端連接有磁性的抖動塊(21)，所述濾網(2)與抖動塊(21)相對應的位置處設置有若干磁性塊(22)，所述磁性塊(22)能夠與靠近的抖動塊(21)相排斥，所述伸縮囊(20)靠近滑腔(10)的一端連接有一號軟管(23)，所述一號軟管(23)的另一端伸入至刮掃面(7)處，所述伸縮囊(20)與一號軟管(23)相對的位置處連接有二號軟管(24)，所述一號軟管(23)與二號軟管(24)上分別安裝有單向閥(25)。
2.根據權利要求1所述的一種節能環保的養殖污水處理裝置，其特征在于：所述抖動塊(21)上通過連桿(26)連接有刮塊(27)，所述刮塊(27)與刮料腔(6)的內端內壁相貼合，所述刮料腔(6)內壁上連接有與轉桿(3)軸心相平行的定位桿(28)，所述連桿(26)與定位桿(28)滑動相連，所述電磁鐵(18)工作時能夠對抖動塊(21)進行吸引。
3.根據權利要求2所述的一種節能環保的養殖污水處理裝置，其特征在于：所述刮掃面(7)處的刮料腔(6)側壁由橡膠材料制成，所述抖動塊(21)在電磁鐵(18)的作用下能夠帶動刮塊(27)對橡膠材質的刮料腔(6)側壁進行撞擊。
4.根據權利要求3所述的一種節能環保的養殖污水處理裝置，其特征在于：所述刮料腔(6)與刮掃面(7)相對的側壁處設有與二號軟管(24)相連接的連通管(29)，所述連通管(29)與一側刮料腔(6)側壁上的出水孔(8)相對應的位置處通過壓囊(30)連接有錐形體(31)，所述壓囊(30)與連通管(29)內部相連通，所述錐形體(31)的另一端伸入至對應位置的出水孔(8)中。
5.根據權利要求4所述的一種節能環保的養殖污水處理裝置，其特征在于：所述錐形體(31)遠離出水孔(8)的一端連接有鼓囊(32)，所述錐形體(31)靠近出水孔(8)的端部連接有弧形的彈性條(33)，所述彈性條(33)的自由端向靠近鼓囊(32)的一側彎曲，所述彈性條(33)的端部與錐形體(31)側壁之間連接有氣囊(34)，所述錐形體(31)內部開設有連通鼓囊(32)與氣囊(34)的氣道(35)。
發明內容
為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。
本發明解決其技術問題所采用的技術方案是：本發明所述的一種節能環保的養殖污水處理裝置，包括出水管；所述出水管內壁上固連接有濾網，所述濾網中部靠近出水管進水端的一側轉動連接有轉桿，所述轉桿的另一端連接有扇葉，所述轉桿靠近濾網的端部固連有刮板，所述刮板靠近濾網的一側與濾網的側壁相貼合，并能對濾網上的雜物進行刮除；現有技術中經過一級厭氧池處理的污水，通過出水管套管流入二級好氧池內部進行處理時，污水中難以處理的漂浮物或其他雜物會(huì )隨之流入二級好氧池中，加重了二級好氧池的處理負擔，降低了兩級好氧池的整體處理效果；而本發明中通過在兩好氧池之間的出水管中設置濾網，能夠對一級處理后污水中的雜物進行攔截，減少一級處理后的污水將較多的雜物帶入二級處理處，導致污水的處理效果不佳的情況，同時由于污水的水壓作用，使得污水中的雜物容易在出水管流出時壓堵在濾網處，此時利用水流的作用力帶動扇葉轉動，并通過轉桿同步帶動刮板對濾網上堆積的雜物進行刮落，減少雜物在水流的沖擊下對濾所產生的封堵，使得污水能夠從出水管更順利的流出，且轉桿的動力來源于水流自身的沖擊力，取代了傳統的電機驅動的方式，使得污水處理設備在使用時更加節能環保。
優選的，所述刮板與濾網相垂直的側壁上開設有刮料腔，所述刮料腔靠近濾網的側壁端部設置傾斜的刮掃面，所述刮板在轉桿的帶動下轉動時，能夠通過刮掃面將濾網上的雜質刮送至刮料腔內部，所述刮料腔的側壁上分別開設有出水孔；當雜物的一部分在水流的沖擊下卡在濾網網口時，此時刮料腔在轉動時能夠通過刮掃面對雜物進行切割，從而能夠將雜物更有效的刮落，且雜物在刮料腔不斷的轉動下能夠流入其內部，并在污水從刮料腔內部穿過時被污水沖擊在刮料腔靠近濾網的側壁上，從而使得刮料腔能夠對濾網上的雜物一邊刮落，一邊收集，減少雜物被刮落后，在污水的沖擊下被重新壓在濾網上的情況。
優選的，所述刮料腔與刮掃面相對的側壁端部連接有擋板，所述擋板處的刮料腔內壁上連接有弧形的滑腔，所述滑腔內部滑動連接有滑板，所述滑板與滑腔內端之間連接有彈性件，所述滑板的外端連接有端部指向擋板一側的牽引板；設置的擋板能夠減少污水對一側滑板的沖擊力，而當刮料腔帶動滑板轉動時，水流能夠通過對牽引板的作用力帶動滑板向滑腔內端滑動，從而使得刮料腔的腔口處于打開狀態，使得刮料腔能夠有效的收集雜物，當污水不再輸送時，隨著轉桿轉速的降低，滑板在內端彈性件的作用下能夠伸出至刮掃面處的刮料腔側壁處，從而能夠對刮料腔的腔口進行自動封堵，減少刮料腔內部收集的雜質外溢流出的情況。
優選的，所述刮料腔靠近出水管內壁的端部設置有開口，所述濾網底端所對應的出水管側壁上開設有排料槽，所述排料槽底端所對應的出水管上連接有收集箱，所述排料槽側壁上開設有滑槽，所述滑槽內部滑動連接有封堵板，所述封堵板的端部連接有伸出至出水管外部的推桿，所述滑腔內部安裝有能夠對滑板進行吸引的電磁鐵；當刮料腔內部收集的雜質較多需要排出時，通過撥動推桿，使得對排料槽進行封堵的封堵板能夠滑至滑槽內部，隨后控制刮料腔的開口與排料槽對齊，并通過電磁鐵的工作帶動滑板縮回滑腔內部，使得刮料腔內部的雜物，能夠通過打開的排料槽流入收集箱內部，從而使得刮料腔內部雜物能夠方便快捷的排出。
優選的，所述轉桿側壁上連接有配重塊，所述轉桿在配重塊的作用下處于平衡狀態時，所述刮料腔端部的開口與排料槽相對齊；當出水管內部的污水停止流動時，此時轉桿在配重塊的作用下，能夠帶動刮料腔的開口與排料槽自動對齊，提高了刮料腔內部雜物在排料時的快捷性。
優選的，所述刮料腔與刮掃面相對的側壁上連接有伸縮囊，所述伸縮囊的另一端連接有磁性的抖動塊，所述濾網與抖動塊相對應的位置處設置有若干磁性塊，所述磁性塊能夠與靠近的抖動塊相排斥，所述伸縮囊靠近滑腔的一端連接有一號軟管，所述一號軟管的另一端伸入至刮掃面處，所述伸縮囊與一號軟管相對的位置處連接有二號軟管，所述一號軟管與二號軟管上分別安裝有單向閥；當刮料腔帶動抖動塊運動至濾網上的磁性塊處時，磁性塊通過對抖動塊的排斥，帶動伸縮囊壓縮，使得伸縮囊在兩單向閥的作用下，將其內部的水流通過二號軟管壓出，當抖動塊遠離磁性塊時，伸縮囊膨脹復位并通過一號軟管的吸水作用，將刮掃面即將切割的濾網網口中的雜物吸出，減少雜物被切割后在網口內部殘留而難以清理的情況，且由于擋板能夠對刮掃面一側的濾網經過的水流進行阻擋，使得一號軟管端部在吸水時能夠更輕松的將網口中的雜物吸出。
優選的，所述抖動塊上通過連桿連接有刮塊，所述刮塊與刮料腔的內端內壁相貼合，所述刮料腔內壁上連接有與轉桿軸心相平行的定位桿，所述連桿與定位桿滑動相連，所述電磁鐵工作時能夠對抖動塊進行吸引；當刮料腔中收集的雜物從開口排出時，通過電磁鐵的間歇性工作，使得抖動塊能夠在電磁鐵與伸縮囊的作用下來回擺動，并帶動刮塊對刮料腔內部粘附的淤泥雜質進行刮落，促進刮料腔內部的雜物充分與高效的排出。
優選的，所述刮掃面處的刮料腔側壁由橡膠材料制成，所述抖動塊在電磁鐵的作用下能夠帶動刮塊對橡膠材質的刮料腔側壁進行撞擊；抖動塊在來回抖動時，能夠通過刮塊對粘附有較多雜物的刮料腔橡膠面進行撞擊，使得該處的側壁同步抖動，從而進一步促進刮料腔內部的雜物充分與高效的排出。
優選的，所述刮料腔與刮掃面相對的側壁處設有與二號軟管相連接的連通管，所述連通管與一側刮料腔側壁上的出水孔相對應的位置處通過壓囊連接有錐形體，所述壓囊與連通管內部相連通，所述錐形體的另一端伸入至對應位置的出水孔中；當伸縮囊處于壓縮狀態時，其內部的積水能夠通過二號軟管壓入連通管，并通過連通管分別壓入各個壓囊中，使得壓囊在伸長后帶動錐形體的尖部穿過出水孔，從而能夠對正對污水沖擊的刮料腔側壁出水孔處的雜物進行清理，減少污水中的雜物將該處出水孔封堵，而影響刮料腔工作狀態的情況。
優選的，所述錐形體遠離出水孔的一端連接有鼓囊，所述錐形體靠近出水孔的端部連接有弧形的彈性條，所述彈性條的自由端向靠近鼓囊的一側彎曲，所述彈性條的端部與錐形體側壁之間連接有氣囊，所述錐形體內部開設有連通鼓囊與氣囊的氣道；錐形體在壓囊的帶動下能夠同步帶動彈性條穿過出水孔，并使得彈性條伸出至出水孔外端，此時水流能夠有效的從出水孔穿過，減少錐形體上因設置有清理結構，而影響水流有效流動的情況，且隨著錐形體繼續運動，錐形體能夠帶動鼓囊與出水孔內壁相抵壓，并使其內部的氣體通過氣道流入氣囊中，使得氣囊在鼓起后能夠帶動彈性條張開，隨后當錐形體在復位時，張開的彈性條能夠對出水孔側壁上的雜物進行刮除，提高了出水孔內部雜物的清理效果。
本發明的有益效果如下：
1.本發明通過在兩好氧池之間的出水管中設置濾網，能夠對一級處理后污水中的雜物進行攔截，減少一級處理后的污水將較多的雜物帶入二級處理處，導致污水的處理效果不佳的情況，同時刮板對濾網上堆積的雜物進行刮落，減少雜物在水流的沖擊下對濾所產生的封堵，使得污水能夠從出水管更順利的流出，且刮板的動力來源于水流自身的沖擊力，取代了傳統的電機驅動的方式，使得污水處理設備在使用時更加節能環保。
2.本發明當雜物在水流的沖擊下卡在濾網網口時，此時刮料腔在轉動時能夠通過刮掃面對雜物進行切割，從而能夠將雜物更有效的刮落，且雜物在刮料腔不斷的轉動下能夠流入其內部，并在污水從刮料腔內部穿過時被污水沖擊在刮料腔靠近濾網的側壁上，從而使得刮料腔能夠對濾網上的雜物一邊刮落，一邊收集，減少雜物重新壓堵在濾網上的情況。
（發明人：周營;孔令海;史金才;戴睿智;俞捷徑;陶斌斌）
