公布日：2022.07.08
申請日：2022.05.18
分類號：B01D29/03(2006.01)I;B01D29/56(2006.01)I;B01D29/96(2006.01)I;B01F27/171(2022.01)I;B01F27/806(2022.01)I;B01F27/90(2022.01)I
摘要

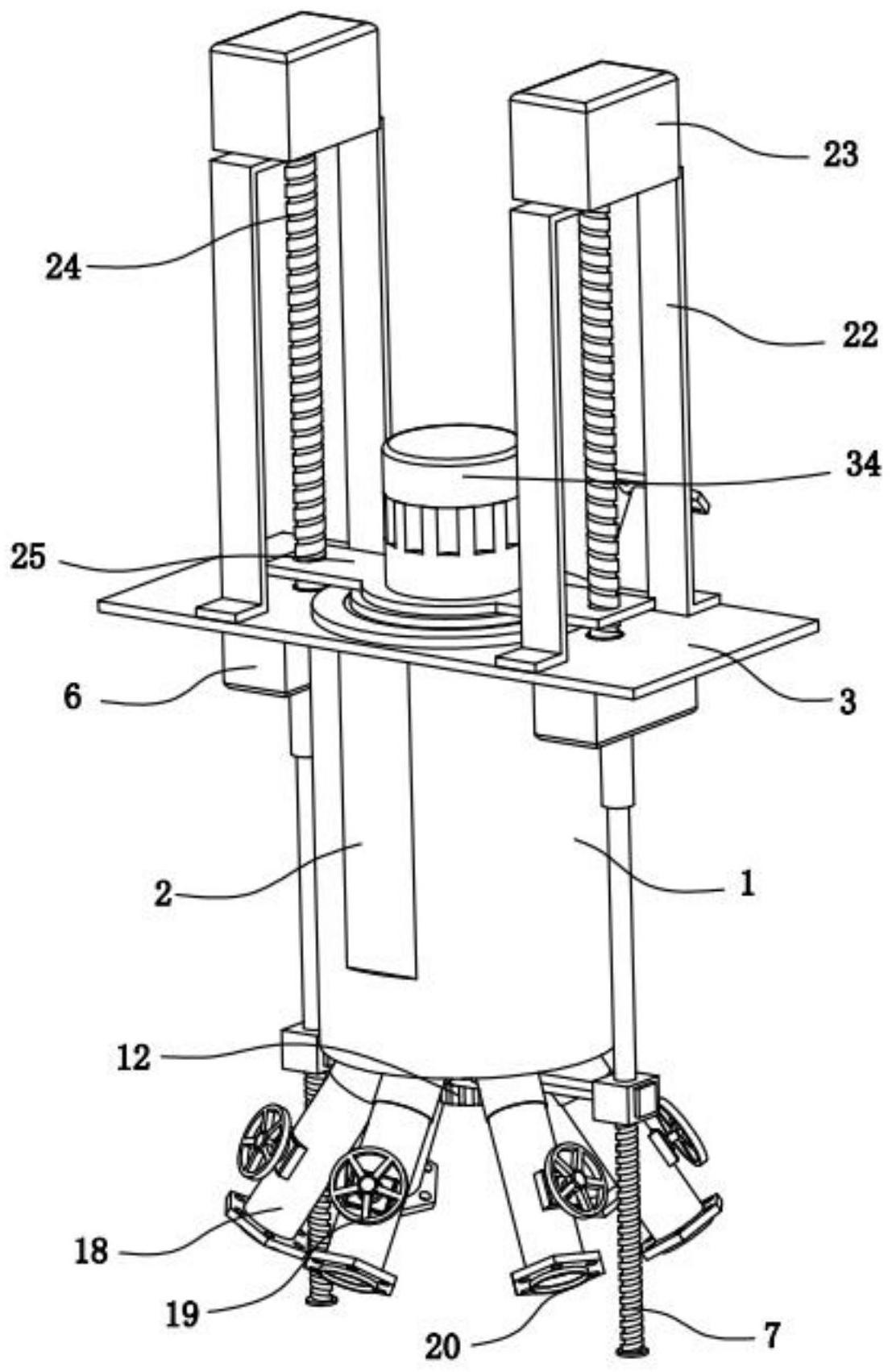

本發明提供的一種廢水廢氣處理系統用前期預處理系統，包括預處理套筒，隔板固定安裝于預處理套筒的上表面。本發明提供的一種廢水廢氣處理系統用前期預處理系統，通過預處理套筒兩側的第一伺服電機輸出端連接的第一螺紋驅動轉桿的驅動作用，可以帶動表面的螺紋套塊上下移動，能夠根據維護需要控制內壁的連接套板帶動六邊過濾處理框上下移動，自動打開或者關閉預處理套筒底部，伸出六邊過濾處理框內壁的過濾板安裝套口，通過螺母套筒可以快速拆卸圓盤板來更換過濾套板，并且可以根據需要在過濾板安裝套口的內壁安裝不同等級的過濾套板，方便廢水進行前期預處理，其外排導管的表面均單獨安裝有控制閥門，提高整體可控性。
權利要求書
1.一種廢水廢氣處理系統用前期預處理系統，其特征在于，包括：預處理套筒；隔板，所述隔板固定安裝于所述預處理套筒的上表面，所述預處理套筒的下底面左右兩側均固定安裝有第一伺服電機，所述第一伺服電機的底面輸出端均連接有第一螺紋驅動轉桿，所述第一螺紋驅動轉桿的表面套有螺紋套塊；連接套板，所述連接套板連接于所述螺紋套塊的內壁表面位置處，所述連接套板的上表面連接有六邊過濾處理框，所述六邊過濾處理框的內壁表面六側位置處均設置有過濾板安裝套口，所述過濾板安裝套口的表面均呈圓周排列安裝有多個螺母套筒，所述六邊過濾處理框的外表面均一一對應安裝有外排導管；其中，所述預處理套筒的內部固定安裝有與所述六邊過濾處理框對應的內嵌六邊密封板，所述預處理套筒的背面上側連接有注入管，所述注入管的外表面連接有用于方便連接的第一法蘭接口。
2.根據權利要求1所述的一種廢水廢氣處理系統用前期預處理系統，其特征在于，所述六邊過濾處理框的內部中間位置處設置有淤泥排口，所述六邊過濾處理框的外表面底部中間位置處通過所述淤泥排口安裝有密封蓋，所述六邊過濾處理框能夠在所述第一伺服電機輸出端連接的所述第一螺紋驅動轉桿的驅動作用下自動與所述內嵌六邊密封板配合進行打開或者密封關閉所述預處理套筒的底部。
3.根據權利要求1所述的一種廢水廢氣處理系統用前期預處理系統，其特征在于，所述六邊過濾處理框的內壁六側所述過濾板安裝套口的表面均通過所述螺母套筒一一對應安裝有圓盤板，所述圓盤板的表面設置有與所述螺母套筒相互對應的用于安裝螺栓的預留固定口，所述圓盤板的內壁均安裝有過濾孔徑不一的過濾套板。
4.根據權利要求3所述的一種廢水廢氣處理系統用前期預處理系統，其特征在于，所述外排導管的表面均對應安裝有控制閥門，所述控制閥門用于控制所述外排導管的打開狀態，所述外排導管的外表面均對應連接有第二法蘭接口。
5.根據權利要求1所述的一種廢水廢氣處理系統用前期預處理系統，其特征在于，所述隔板的上表面左右兩側均連接有U型支撐架，所述U型支撐架的上表面均連接有第二伺服電機，所述U型支撐架的內壁底面均通過所述第二伺服電機的輸出端連接有第二螺紋驅動轉桿。
6.根據權利要求5所述的一種廢水廢氣處理系統用前期預處理系統，其特征在于，所述預處理套筒的上側通過兩側的所述第二螺紋驅動轉桿安裝有移動板，所述移動板的上表面左右兩側均設置有與所述第二螺紋驅動轉桿對應的螺母口，所述移動板能夠在所述第二伺服電機的輸出端連接的所述第二螺紋驅動轉桿的驅動作用下自動向上打開所述預處理套筒或者向下密封關閉所述預處理套筒。
7.根據權利要求6所述的一種廢水廢氣處理系統用前期預處理系統，其特征在于，所述移動板的底面中間位置處連接有圓盤蓋，所述圓盤蓋的底面連接有密封罩，所述圓盤蓋的上表面中間位置處連接有第三伺服電機，所述圓盤蓋的內壁底面通過所述第三伺服電機的輸出端連接有支桿，所述圓盤蓋的內壁底面通過所述支桿安裝有防磨膠圈。
8.根據權利要求7所述的一種廢水廢氣處理系統用前期預處理系統，其特征在于，所述支桿的外表面呈圓周排列安裝有多個攪拌片，所述攪拌片的表面均設置有多處排水口，所述攪拌片的為側表面均設置有粉碎刮片。
9.根據權利要求1所述的一種廢水廢氣處理系統用前期預處理系統，其特征在于，所述預處理套筒的前側表面安裝有可視觀察板，所述可視觀察板為防爆透明結構，所述第一螺紋驅動轉桿的上側未設置有用于驅動的螺紋，所述第一螺紋驅動轉桿的底部均連接有防止脫離的圓形限位盤。
發明內容
本發明提供一種廢水廢氣處理系統用前期預處理系統，解決了現有的沒有一種結構有針對性對廢水進行前期預處理，其過濾導管的過濾端結構固定化，整體可調節性不高，并且內部用于過濾廢水設置的不同等級的過濾芯板難以清理的問題。
為解決上述技術問題，本發明提供的一種廢水廢氣處理系統用前期預處理系統，包括：預處理套筒；
隔板，所述隔板固定安裝于所述預處理套筒的上表面，所述預處理套筒的下底面左右兩側均固定安裝有第一伺服電機，所述第一伺服電機的底面輸出端均連接有第一螺紋驅動轉桿，所述第一螺紋驅動轉桿的表面套有螺紋套塊；
連接套板，所述連接套板連接于所述螺紋套塊的內壁表面位置處，所述連接套板的上表面連接有六邊過濾處理框，所述六邊過濾處理框的內壁表面六側位置處均設置有過濾板安裝套口，所述過濾板安裝套口的表面均呈圓周排列安裝有多個螺母套筒，所述六邊過濾處理框的外表面均一一對應安裝有外排導管；
其中，所述預處理套筒的內部固定安裝有與所述六邊過濾處理框對應的內嵌六邊密封板，所述預處理套筒的背面上側連接有注入管，所述注入管的外表面連接有用于方便連接的第一法蘭接口。
優選的，所述六邊過濾處理框的內部中間位置處設置有淤泥排口，所述六邊過濾處理框的外表面底部中間位置處通過所述淤泥排口安裝有密封蓋，所述六邊過濾處理框能夠在所述第一伺服電機輸出端連接的所述第一螺紋驅動轉桿的驅動作用下自動與所述內嵌六邊密封板配合進行打開或者密封關閉所述預處理套筒的底部。
優選的，所述六邊過濾處理框的內壁六側所述過濾板安裝套口的表面均通過所述螺母套筒一一對應安裝有圓盤板，所述圓盤板的表面設置有與所述螺母套筒相互對應的用于安裝螺栓的預留固定口，所述圓盤板的內壁均安裝有過濾孔徑不一的過濾套板。
優選的，所述外排導管的表面均對應安裝有控制閥門，所述控制閥門用于控制所述外排導管的打開狀態，所述外排導管的外表面均對應連接有第二法蘭接口。
優選的，所述隔板的上表面左右兩側均連接有U型支撐架，所述U型支撐架的上表面均連接有第二伺服電機，所述U型支撐架的內壁底面均通過所述第二伺服電機的輸出端連接有第二螺紋驅動轉桿。
優選的，所述預處理套筒的上側通過兩側的所述第二螺紋驅動轉桿安裝有移動板，所述移動板的上表面左右兩側均設置有與所述第二螺紋驅動轉桿對應的螺母口，所述移動板能夠在所述第二伺服電機的輸出端連接的所述第二螺紋驅動轉桿的驅動作用下自動向上打開所述預處理套筒或者向下密封關閉所述預處理套筒。
優選的，所述移動板的底面中間位置處連接有圓盤蓋，所述圓盤蓋的底面連接有密封罩，所述圓盤蓋的上表面中間位置處連接有第三伺服電機，所述圓盤蓋的內壁底面通過所述第三伺服電機的輸出端連接有支桿，所述圓盤蓋的內壁底面通過所述支桿安裝有防磨膠圈。
優選的，所述支桿的外表面呈圓周排列安裝有多個攪拌片，所述攪拌片的表面均設置有多處排水口，所述攪拌片的為側表面均設置有粉碎刮片。
優選的，所述預處理套筒的前側表面安裝有可視觀察板，所述可視觀察板為防爆透明結構，所述第一螺紋驅動轉桿的上側未設置有用于驅動的螺紋，所述第一螺紋驅動轉桿的底部均連接有防止脫離的圓形限位盤。
與相關技術相比較，本發明提供的一種廢水廢氣處理系統用前期預處理系統具有如下有益效果：
1、本發明提供一種廢水廢氣處理系統用前期預處理系統，通過預處理套筒兩側的第一伺服電機輸出端連接的第一螺紋驅動轉桿的驅動作用，可以帶動表面的螺紋套塊上下移動，能夠根據維護需要控制內壁的連接套板帶動六邊過濾處理框上下移動，自動打開或者關閉預處理套筒底部，伸出六邊過濾處理框內壁的過濾板安裝套口，通過螺母套筒可以快速拆卸圓盤板來更換過濾套板，并且可以根據需要在過濾板安裝套口的內壁安裝不同等級的過濾套板，方便廢水進行前期預處理，其外排導管的表面均單獨安裝有控制閥門，提高整體可控性。
2、本發明提供一種廢水廢氣處理系統用前期預處理系統，通過預處理套筒上側安裝的第三伺服電機的驅動作用，可以在廢水前期預處理過程中，通過支桿表面安裝的攪拌片進行攪拌工作，提高廢水前期預處理的效率。
3、本發明提供一種廢水廢氣處理系統用前期預處理系統，通過預處理套筒上部?jì)蓚鹊牡诙欧姍C輸出端連接的第二螺紋驅動轉桿，可以帶動移動板上下移動，自動向外伸出圓盤蓋底面的攪拌片，方便維護清理。
（發明人：周麗紅;王軍）
